Вождение и системы помощи водителю

4-3 Общие принципы использования

период освоения

• Если трансмиссия с трудом запускается или часто перестает поворачивать, необходимо немедленно проверить автомобиль.
• Если трансмиссия издает необычный дребезжащий звук, остановите автомобиль и осмотрите его.
• Если из трансмиссии наблюдаются серьезные утечки охлаждающей жидкости и смазочных материалов, остановите автомобиль и осмотрите его.
• Силовой агрегат нуждается в обкатке, и первые 2000 км в режиме HEV-Economy рекомендуется проехать плавно, избегая высоких скоростей и соблюдая следующие простые правила, чтобы продлить срок службы автомобиля:
• Не нажимайте педаль акселератора до пола при старте и движении.
• Не превышайте скорость во время эксплуатации автомобиля.
• Избегайте экстренного торможения в течение первых 300 км.
• Не ездите быстро или медленно на одной скорости в течение длительного времени.
• Коэффициент HEV не менее 50 процентов в течение периода обкатки.

Регулировка скорости

Превышение скорости - основная причина столкновений и несчастных случаев. Как правило, чем выше скорость, тем больше опасность, поэтому соблюдайте безопасную скорость в соответствии с дорожными условиями.

Поддерживайте автомобиль в безопасном состоянии

Спущенные шины или механические поломки крайне опасны, поэтому, чтобы снизить вероятность их возникновения, следует часто проверять состояние автомобиля и регулярно выполнять различные необходимые проверки.

использования

163

Рекомендации по эксплуатации автомобиля

Чтобы продлить срок службы батареи, можно воспользоваться следующими рекомендациями:

• Если автомобиль не используется в течение длительного периода времени (более 7 дней), заряд батареи должен поддерживаться на уровне 40%~60%, иначе срок службы силовой батареи сократится;
• Если автомобиль не используется в течение длительного периода времени (более 3 месяцев), батарея питания должна быть полностью заряжена, а затем разряжена до 40%~60%, иначе это может привести к чрезмерному разряду батареи питания, снижению ее производительности или даже повреждению, и гарантия не будет предоставляться в случае поломки и повреждения автомобиля, вызванных этим;
• Если во время эксплуатации автомобиля прибор показывает 0 чистого пробега, значит, заряд аккумулятора недостаточен, своевременно заряжайте батарею, чтобы избежать длительного использования аккумулятора;
• Чтобы поддерживать батарею в оптимальном состоянии, регулярно, не реже одного раза в неделю, полностью заряжайте ее с помощью зарядного устройства переменного тока;
• Для обеспечения долговременной работы не подвергайте автомобиль воздействию температур выше 60°C или ниже -30°C в течение более 24 часов за один раз;
• Лоток имеет вмятины внутри или на нижней поверхности лотка, расположенного в нижней части батарейного блока, имеются царапины, рекомендуется обратиться к авторизованному дилеру Denza;
• Во время эксплуатации автомобиля следует по возможности избегать резких ускорений и замедлений;
• Во время эксплуатации автомобиля следует избегать длительных периодов непрерывного использования, так как длительная работа может привести к повышению температуры аккумулятора, что негативно скажется на работе автомобиля;
• Если во время эксплуатации автомобиля на приборной панели появляется индикация неисправности, рекомендуется незамедлительно обратиться к официальному дилеру Denza;
• При высокой температуре аккумулятора производительность автомобиля будет ограничена, поэтому перед использованием оставьте автомобиль стоять, пока температура аккумулятора не снизится.

мазут

Выбор топлива

• Правильный выбор топлива - это основа для полноценной работы двигателя, а также ключ к контролю выбросов и защите сопутствующих компонентов.
• Используйте неэтилированный бензин 92# или выше.

Примечание

Не используйте этилированный бензин. Использование этилированного бензина приведет к выходу из строя трехходового каталитического нейтрализатора и неисправности устройства контроля загрязнения выхлопных газов, а также к увеличению затрат на техническое обслуживание. Гарантия не распространяется на повреждения двигателя или чрезмерные выбросы вредных веществ, вызванные использованием несоответствующего топлива.

Использование низкосортного или некачественного бензина может сократить срок службы двигателя.

заполнить

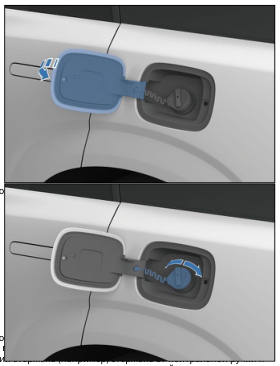

Крышка бензобака расположена с левой стороны автомобиля, припаркуйтесь с этой стороны рядом с насосом бензоколонки. Выключите автомобиль, чтобы он был обесточен и отключен от сети.

использования

165 1. Откройте крышку заливной горловины бензобака.

2.

• Пожалуйста, подождите 5~10 с для завершения сброса давления, а затем поверните ручку против часовой стрелки, чтобы снять крышку топливного бака. Это нормально, в течение периода ожидания крышка топливного бака будет работать вхолостую. Вы можете услышать шипящий звук при сбросе давления в баке.

т.д.), чтобы вставить его вдоль соосного направления маленького отверстия, пока направляющий стержень не перестанет выдвигаться, и держите его там, и в то же время поверните против часовой стрелки, чтобы снять крышку топливного бака.

3. По окончании заправки закройте крышку заливной горловины.

• После заправки топливом затяните крышку топливного бака по часовой стрелке, закройте внешнюю пластину крышки заливной горловины и осторожно нажмите на внешнюю пластину, пока крышка не зафиксируется в закрытом положении.

Примечание

Заправка должна быть прекращена после автоматического отключения заправочного пистолета. Категорически запрещается переполнять топливный бак, необходимо предусмотреть пространство для расширения топлива при изменении температуры. По окончании заправки убедитесь, что крышка топливного бака и крышка заливной горловины плотно закрыты. Если заправка топливом не завершена в течение 15 минут после открытия крышки заливной горловины, закройте крышку заливной горловины и откройте ее снова, прежде чем заливать топливо, иначе топливо может выплеснуться обратно во время заправки.

Как сэкономить топливо и продлить срок службы автомобиля

• Экономия топлива - это просто и легко, к тому же она помогает продлить срок службы вашего автомобиля. Вот некоторые основные правила экономии топлива и ремонта:
• Движение с равномерной скоростью помогает экономить топливо. Резкое ускорение, резкие повороты и резкое торможение расходуют больше топлива.
• В зависимости от дорожных условий старайтесь поддерживать равномерную скорость. Каждое замедление или ускорение автомобиля будет расходовать дополнительное топливо.
• При соответствующих условиях движения использование круиз-контроля может привести к большей экономии топлива.
• Включение кондиционера создает дополнительную нагрузку на двигатель, который потребляет больше топлива.
• Выключите кондиционер, чтобы снизить расход топлива. Когда температура воздуха снаружи автомобиля благоприятна, вентиляция должна работать в режиме внешней циркуляции.
• Поддерживайте правильное давление в шинах. Недостаточное давление в шинах приводит к износу шин и трате топлива.
• Не нагружайте автомобиль лишним весом. Избыточный вес увеличит нагрузку на двигатель, что приведет к расходу большого количества топлива.
• Не останавливайтесь, чтобы прогреть двигатель, а начинайте медленное движение сразу после запуска, так как это позволяет двигателю как можно быстрее достичь рабочей температуры и снижает количество вредных выбросов. За исключением экстремально низких температур, поддерживайте высокие обороты холостого хода в режиме HEV-Sport и на передаче N, слегка нажимая на педаль акселератора, а затем медленно начинайте движение после прогрева.

использования

167 Если двигатель холодный, не работайте на высоких оборотах и не двигайтесь на большой скорости сразу после запуска, чтобы не повредить двигатель.

• Избегайте длительной работы двигателя на холостом ходу. Если вы находитесь в малолюдном месте и вынуждены долго ждать кого-то, лучше выключить двигатель и запустить его позже.
• Избегайте замедления при нагрузке на двигатель или превышения скорости. Соответствующую передачу следует выбирать в зависимости от дорожных условий, по которым вы едете.
• Избегайте постоянных ускорений и замедлений. Езда с остановками и переключениями приводит к растрате топлива.
• Избегайте ненужных остановок и торможений. Количество остановок можно свести к минимуму, поддерживая стабильную скорость и двигаясь в соответствии с сигналами светофора, или двигаясь по улицам без светофоров и избегая экстренного торможения, соблюдая соответствующую дистанцию до впереди идущего автомобиля, что также уменьшит износ тормозов.
• По возможности избегайте дорог с интенсивным движением или пробками.
• Не держите ногу на педали тормоза в течение длительного времени: это приведет к преждевременному износу, перегреву и расходу топлива.
• На автомагистралях следует поддерживать правильную скорость. Чем выше скорость, тем больше топлива расходуется.
• Поддерживая скорость в экономичном диапазоне, вы сэкономите топливо.
• Передние колеса должны быть правильно выровнены. Избегайте наезда на боковые камни на обочине и медленно ездите по неровным дорогам. Неправильное расположение передних колес не только приведет к быстрому износу шин, но и увеличит нагрузку на двигатель, а значит, повысит расход топлива.
• Шасси автомобиля следует содержать в чистоте, очищать от грязи и других загрязнений. Это не только уменьшит вес кузова, но и предотвратит коррозию.
• Отрегулируйте автомобиль и поддерживайте его в оптимальном рабочем состоянии. Грязные воздушные фильтры, чрезмерное скопление углерода на свечах зажигания, грязные, испорченные или липкие масла и смазки, а также неотрегулированные тормоза могут негативно сказаться на работе двигателя и привести к нерациональному расходу топлива. Регулярное техническое обслуживание необходимо для обеспечения длительного срока службы всех компонентов и снижения эксплуатационных расходов. Если автомобиль часто эксплуатируется в неблагоприятных условиях, интервалы между техническими обслуживаниями следует сократить.

багаж

• Этот автомобиль оснащен несколькими удобными местами для хранения, чтобы вы могли держать свои вещи под рукой.
• Багажники, дверные ящики и карманы для документов в спинках сидений предназначены для хранения мелких и легких предметов, а багажник - для более крупных и тяжелых вещей.
• Перевозка слишком большого количества багажа или его неправильная загрузка могут повлиять на маневренность, устойчивость и правильное функционирование автомобиля, а также снизить его безопасность.
• При погрузке багажа общая масса кузова автомобиля, всех пассажиров и багажа не должна превышать максимально допустимую.
• Поэтому перед отправкой багажа обязательно ознакомьтесь со следующими правилами.

автомобиля.

Перевозка предметов в пассажирской зоне

• Все предметы, которые могут быть выброшены в автомобиль во время столкновения и нанести травмы пассажирам, должны быть убраны или закреплены.
• Следите за тем, чтобы предметы, размещенные на полу за передними сиденьями, не скатывались под сиденья, чтобы не мешать водителю маневрировать педалями или правильно регулировать сиденье. Не укладывайте груз за спинками передних сидений.
• Во время движения следите за тем, чтобы перчаточное отделение всегда было закрыто. Если оставить перчаточное отделение открытым, оно может травмировать колено пассажира в случае столкновения или резкой остановки.

использования

169

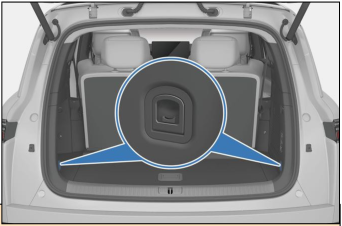

Провоз багажа в багажных отделениях

отверстие для крепления багажа багаж равномерно на полу багажника, причем самый тяжелый багаж должен находиться внизу и как можно дальше вперед. Разъем для крепления багажа расположен под багажным отделением. Чтобы закрепить багаж и предотвратить его раскачивание, повесьте углы сетчатого кармана на крепежный интерфейс, а затем наденьте сетчатый карман на багаж. Не допускайте, чтобы сложенные предметы поднимались над спинками задних сидений. подсказка
Правильное использование разъема для крепления багажа повышает удобство хранения.
Риски отравления угарным газом

• Выхлопные газы двигателя содержат угарный газ. При правильном обслуживании автомобиля угарный газ не попадает в салон при нормальном движении.
• Выхлопную систему следует проверять на герметичность в следующих случаях:
• Присутствует ненормальный звук выхлопа.
• Автомобиль пережил аварию, в результате которой могло быть повреждено днище.

Перемещение транспортных средств вброд

• Перед въездом на подтопленную дорогу необходимо

• убедиться в глубине воды, высота которой не должна превышать нижний край кузова автомобиля.
• Если вам необходимо проехать по воде, выключите кондиционер перед тем, как завести автомобиль, затем плавно нажмите на педаль газа и не отпускайте ногу, иначе обратное давление выхлопных газов засосет воду обратно в двигатель и нанесет ему серьезный ущерб.

торможения.

• тормоза, чтобы просушить тормоза.
• Не заходите в воду без необходимости.

использования

171

Влияние попадания воды внутрь деталей высокого давления:

• Высоковольтные части относятся к электронным устройствам, автомобиль пропитан высоковольтные части солнечной сушки, воздушной сушки и других способов не может обеспечить, что вода испаряется полностью.
• Высоковольтные компоненты, находящиеся в воде, оказывают большое влияние на собственную изоляцию; в то же время вода содержит больше проводящих веществ, проводящие вещества могут вызвать короткое замыкание высоковольтных компонентов внутри или сделать высоковольтную систему опасной для короткого замыкания. В этом случае безопасность и эксплуатационные характеристики автомобиля серьезно пострадают.
• Части высокого давления, содержащие внутреннюю воду, оказывают большее влияние на уровень защиты изделия, устойчивость к давлению и другие характеристики, существует больший риск для безопасности.

Предотвращение пожаров

Чтобы своевременно и эффективно предотвратить возгорание автомобиля, во время эксплуатации обращайте внимание на следующие моменты:

• Непрерывное нажатие на педаль акселератора для работы приводного двигателя на высоких оборотах запрещено.
• Хранение легковоспламеняющихся и взрывчатых веществ в автомобиле запрещено.
• В жаркое лето внутренняя температура автомобилей, припаркованных на солнце, может достигать 70 ℃ и более.
• Зажигалки, чистящие средства, духи и другие легковоспламеняющиеся и взрывоопасные вещества, хранящиеся в автомобиле, очень легко могут вызвать пожар или даже взрыв.
• Убедитесь, что сигарета полностью потушена после курения.
• Курение не только вредит вашему здоровью, но и может стать причиной пожара. Если сигарета находится в состоянии, когда она не полностью потушена, это может привести к пожару.
• Для проведения регулярных проверок обращайтесь к официальному дилеру Denza.
• Необходимо регулярно проверять всю электропроводку автомобиля: в норме ли соединение, изоляция и фиксированное положение электрических разъемов и жгутов проводов.
• Не рекомендуется вносить изменения в проводку автомобиля и добавлять электрические компоненты.
• Добавление других электроприборов (например, мощных аудиосистем, ламп и т.д.) приведет к перегрузке проводки, и жгут проводов легко нагреется и вызовет пожар. Электроприборы, проводка которых не стандартизирована, будут вызывать сопротивление контактов и ненормальный нагрев, что приведет к возгоранию.
• Категорически запрещается использовать вместо предохранителей плавкие вставки или другие металлические провода, превышающие номинальные характеристики электроприборов.
• Правильно выбирайте место для парковки.
• Во время стоянки автомобиля, особенно летом, необходимо обращать внимание на то, нет ли под автомобилем легковоспламеняющихся материалов, таких как сено, мертвые листья, солома и т. д. Если под автомобилем есть легковоспламеняющиеся материалы, это может привести к пожару.
• Транспортные средства в процессе движения также должны стараться избегать скопления сухих листьев, соломы, сорняков и других легковоспламеняющихся материалов на дороге, либо после таких участков дороги своевременно останавливаться и проверять, не находится ли автомобиль под навесом легковоспламеняющихся материалов. При парковке также следует стараться избегать воздействия солнечных лучей.
• Отсоедините отрицательный кабель аккумулятора низкого напряжения и разъем сервисного выключателя низкого напряжения, если автомобиль находится на техническом обслуживании или ремонте. (Места установки разъемов низковольтных сервисных выключателей указаны на табличках с указаниями для сотрудников служб экстренного реагирования, прикрепленных к переднему отсеку).
• Всегда держите в машине легкий огнетушитель и умейте им пользоваться.
• Для обеспечения безопасности автомобиля в нем должны быть установлены огнетушители, которые необходимо регулярно проверять и заменять. В то же время вы должны знать, как пользоваться огнетушителями, чтобы быть готовым к несчастным случаям.
• Если в транспортном средстве возник пожар, его следует ликвидировать быстро и спокойно, приняв эффективные меры по минимизации ущерба.
• Пожар обычно имеет первые предвестники, такие как стук кузова, запах и т. д. При обнаружении отклонений необходимо вовремя выключить двигатель и остановить автомобиль, а также активно бороться с огнем в соответствии с реальной ситуацией.
• Незамедлительно вызовите пожарную сигнализацию 119, а также рекомендуем обратиться к официальному дилеру Denza и в вашу страховую компанию.
• Найдите место возникновения пожара, если вы обнаружили дым в передней кабине, не открывайте сразу передний люк (потому что это будет связано с большим количеством воздуха в огонь, и усугубит горение и распространение огня, изначально в передней кабине горение материала очень ограничено, держать передний люк закрытым, может контролировать огонь, горящий медленно, и способствует борьбе).
• После тушения пожара пожарная бригада потребовала справку о присутствии и заявление о причине пожара.

использования

173 После несчастного случая незамедлительно свяжитесь со своей страховой компанией для получения последующей помощи.

4-4 Запуск и вождение

Заведите автомобиль.

Как завести автомобиль

Нормальный метод запуска автомобиля:

Нажмите кнопку "Старт/Стоп" ② одновременно с ①, когда на приборной панели загорится индикатор "OK", это означает, что автомобиль готов к движению.

• Установите передачу в положение "D"/"R", и электронный ручной тормоз будет отпущен автоматически. Вы можете сесть за руль, когда услышите, что мотор электронного ручного тормоза отключился.

Автомобиль не заводится:

• Автомобиль не заводится при следующих условиях:
• Если при нажатии кнопки "Старт/Стоп" загорается предупреждающая лампа системы Intelligent Key, стрекочут динамики автомобиля, а на среднем информационном дисплее комбинированного прибора появляется надпись "Ключ не обнаружен, пожалуйста, заведите автомобиль, держа ключ рядом с радиочастотным считывателем", это означает, что Электронный смарт-ключ не находится в автомобиле или автомобиль не может его обнаружить из-за помех.
• Даже если электронный смарт-ключ находится в автомобиле, но, например, на полу, в подстаканнике, в багажнике или в правом отсеке, завести автомобиль в этих случаях может быть невозможно. Метод аварийного запуска автомобиля:
• Плотно затяните стояночный тормоз.
• Выключите все ненужные светильники и аксессуары.
• Установите рычаг переключения передач в положение "P" или "N".
• Режим питания - "OFF".
• Электронный смарт-ключ находится в автомобиле.
• Нажмите и удерживайте кнопку "Start/Stop" более 15 секунд, чтобы запустить автомобиль.

Примечание

Не прикасайтесь к кнопке Start/Stop, когда автомобиль находится в движении.

дистанционный запуск

1.

Нажмите и удерживайте кнопку "Дистанционный запуск / выключение" электронного интеллектуального ключа в течение 2 с, чтобы запустить автомобиль; после успешного запуска лампа указателя поворота мигнет 3 раза.

2. Если дистанционный запуск прошел успешно и в течение 10 минут не было произведено никаких действий, двигатель выключится и перейдет на передачу "OFF", а лампы указателей поворота мигнут 2 раза.

3. После успешного запуска нажмите на кнопку электронного интеллектуального ключа "Дистанционный запуск/выключение" в течение 2 с, он выключит двигатель и вернется в исходное положение. Лампа указателя поворота мигает 2 раза, когда питание переключено в положение "OFF".

Управляйте автомобилем

Внутри автомобиля Ремни безопасности: Проверьте надежность застегивания пряжки. Убедитесь, что ремень безопасности не изношен и не имеет потертостей.

• Комбинированные датчики: В частности, убедитесь, что индикатор напоминания о техническом обслуживании, подсветка датчиков и размораживатель работают правильно.
• Торможение: Убедитесь, что педаль тормоза имеет достаточно места для перемещения.
• Низковольтные батареи и кабели: проверьте, нет ли коррозии или ослабленных разъемов, а также треснувших корпусов низковольтных батарей.

интерьер носовой каюты

• Запасные предохранители: убедитесь в наличии всех типов предохранителей, а также в наличии спецификаций для различных номиналов заряда в блоке предохранителей.
• УРОВЕНЬ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ: Убедитесь, что уровень охлаждающей жидкости соответствует норме.
• УРОВЕНЬ ТОРМОЗНОЙ ЖИДКОСТИ: Убедитесь, что уровень тормозной жидкости соответствует норме.

Подготовка перед поездкой

• Осмотрите автомобиль, прежде чем сесть в него.
• Отрегулируйте положение сиденья, угол наклона спинки сиденья, высоту подушки сиденья, высоту подголовника, угол наклона и высоту рулевого колеса.
• Отрегулируйте внутренние и наружные зеркала.
• Все двери закрыты.
• Пристегните ремни безопасности.

Вождение автомобилей с низким расходом топлива

Расход топлива и пробег зависят от многих факторов. Такие меры, как правильное вождение и регулярное техническое обслуживание, могут не только улучшить пробег и снизить расход топлива, но и способствовать защите окружающей среды.

• Как можно чаще ездите в экономичном режиме Поддерживайте свой автомобиль в хорошем состоянии Проводите техническое обслуживание: Регулярное техническое обслуживание вашего автомобиля обеспечит долгий срок службы и оптимальную экономичность.
• Регулярно проверяйте давление в шинах: проверяйте давление в шинах не реже двух раз в месяц, перед поездкой на дальние расстояния, и при необходимости корректируйте давление в шинах. (Слишком низкое давление в шинах увеличивает сопротивление качению, что повышает расход энергии и топлива, а также увеличивает износ шин).
• Используйте экономичные скорости как можно чаще Соблюдение экономичной скорости может улучшить пробег и снизить расход топлива. Неважно, слишком высокая или слишком низкая скорость - это не способствует экономии топлива, поэтому старайтесь поддерживать экономичную скорость до тех пор, пока это безопасно.
• Предсказуемое вождение Безопасность вождения:
• Избегайте ненужных резких ускорений и торможений;
• Держитесь на достаточном расстоянии от автомобилей, движущихся перед вами;
• При приближении к красному светофору следует отпустить педаль газа и позволить автомобилю скользить по инерции;
• Старайтесь поддерживать равномерную скорость.
• Рациональное использование систем рекуперации энергии В целях обеспечения безопасности выбирайте соответствующую интенсивность торможения в различных дорожных условиях в соответствии с условиями движения автомобиля. Чтобы в полной мере использовать систему рекуперации энергии, пожалуйста, нажимайте на тормоз как можно мягче, чтобы замедлиться, и избегайте быстрого замедления.
• Сократите количество ненужных вещей в автомобиле Дополнительный вес увеличивает расход энергии.
• Правильное использование систем кондиционирования воздуха Процесс нагрева и охлаждения очень энергозатратен и может значительно сократить пробег и увеличить расход топлива. Правильное использование системы кондиционирования воздуха может эффективно сократить расход энергии и топлива.
• Отключите функции, которые не нужны в данный момент Обогреватели салона потребляют много электроэнергии (например, подогрев сидений* и т.д.), поэтому их следует отключать, если эти функции не требуются.

вызванный быстрым ускорением.

трехсторонний

Удобный трехсторонний доступ

• Пользователи могут получить доступ к приложению "Easy3Party", переключив тумблер Easy3Party под центральной консолью.
• Пользователи могут получить доступ к приложению "Easy3Parties" через экран управления центром→Центр приложений.

Профиль режима вождения

Модель дороги Режим Comfort: Режим Comfort учитывает как динамику, так и экономичность автомобиля, при этом настройки автомобиля относительно сбалансированы, крутящий момент и расход энергии настроены на промежуточном уровне.

• Экономичный режим: В экономичном режиме на первый план выходит экономичность, более мягкая модуляция крутящего момента и ровная реакция на мощность.
• Спортивный режим: автомобиль обладает оптимальной динамикой в спортивном режиме, где автомобиль улучшает чувствительность реакции на мощность, оптимизируя силу привода и крутящий момент. Режим EV Режим EV-Economy: переключение в экономичный режим для максимальной экономии электроэнергии.
• EV-Comfort Mode: переключается в режим Comfort, чтобы сбалансировать комфорт и энергопотребление.
• Режим EV-Sport: переключение в спортивный режим для обеспечения лучшей мощности. Режим внутренней восьмерки для дождя и снега Автомобиль обладает плавным ходом и хорошей управляемостью, подходит для езды по скользким поверхностям, таким как неглубокий снег, лед, трава и гравий.

Примечание

Тормозной путь на снегу и льду относительно велик, поэтому, пожалуйста, ездите осторожно, снижайте скорость на поворотах, и рекомендуется заменить специальные зимние шины.

Парковка на больших уклонах запрещена.

Песочный режим Режим Sand Mode подходит для мягких, сухих поверхностей, на которых возможно вмятие колес (например, песчаные, глубоко заснеженные дороги и т. д.). Автомобиль улучшает управляемость на песке, оптимизируя стратегии привода и удержания мощности.

• Режим Mud Mode подходит для грязных, глубоких колейных, рыхлых и неровных дорог, где автомобиль склонен к заносу, застреванию и т. д. Способность автомобиля проходить по текущей дороге повышается за счет оптимизации мощности привода, параметров системы стабилизации и т. д.

Примечание

Пожалуйста, двигайтесь с постоянной скоростью и не останавливайтесь на полпути через грязь. Прежде чем проехать по грязевой луже, выйдите из автомобиля и проверьте глубину лужи и наличие скрытых препятствий. При движении по мокрой или грязной дороге тормозной путь автомобиля увеличивается, поэтому обязательно соблюдайте достаточно безопасную дистанцию до впереди идущего автомобиля. Остерегайтесь резких изменений скорости или направления движения при движении по грязи. Очищайте автомобиль после езды по грязи. Это необходимо для того, чтобы избежать повреждений автомобиля, вызванных чрезмерным количеством грязи, которая может привести к нарушению баланса автомобиля. специальный режим

• Интеллектуальный рельеф местности: автомобиль будет основываться на привычках вождения, типах дорог и другой комплексной информации, система питания, рулевое управление и другие системы, связанные с вождением, автоматически соответствуют настройке, чтобы справиться со сложными и переменными сценариями вождения.
• Экстремальная дальность: применяется в дорожных сценариях с низким остаточным запасом хода, увеличивая запас хода автомобиля за счет снижения энергопотребления всего автомобиля. Конкретную конфигурацию см. на конкретном автомобиле.

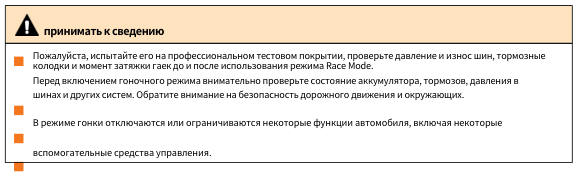

• Гоночный режим: мгновенное сильное ускорение автомобиля, когда автомобиль находится в состоянии покоя и активирован этот режим, выходная мощность может быть увеличена до пиковой мощности в течение короткого периода времени для достижения быстрой скорости 0~100 км/ч.

Индивидуальный режим Пользовательский режим предоставляет пользователям различные настраиваемые комбинации функциональных параметров, позволяя комбинировать персональные режимы вождения в соответствии с реальными дорожными условиями для повышения удовольствия от вождения.

Примечание

Чтобы обеспечить безопасность вождения, перед использованием необходимо полностью понять значение каждого параметра настройки и его влияние на характеристики автомобиля. Некоторые настраиваемые комбинации могут не соответствовать реальным дорожным условиям, поэтому ездите с осторожностью. Если настроенные комбинации параметров не соответствуют реальным дорожным условиям, переключитесь в режим для специальных дорог.

Переключение режимов вождения

центральная кнопка приборной панели Переключитесь в режим EV или HEV, набрав номер рычага "EV/HEV" на субметре. Простое трехпозиционное приложение Переключайтесь между режимами вождения, заходя в приложение Easy3Party через кнопки Easy3Party или на центральной консоли.

Циферблат "Режим"

• Переключайтесь между режимами Comfort, Eco, Sport, Rain, Snow, Sand и Mud с помощью рычага "Mode" на дополнительном приборе.

Высокоскоростной контроль устойчивости шин

Функция контроля устойчивости при спущенных шинах для высокоскоростного движения и сценариев со спущенными шинами на одном колесе, при активации функции автомобиль снижает риск отклонения направления движения и неустойчивости благодаря контролю устойчивости крутящего момента на колесах, помогая водителю безопасно съехать на обочину. Активация функций Функция активируется автоматически и работает при соблюдении следующих условий:

• Пробой одного колеса происходит, когда первоначальное давление в шине находится в пределах нормы;
• Передача - "D";
• Скорость этого транспортного средства составляет ≥60 км/ч;
• Режимы движения - экономичный, комфортный и спортивный;
• Автомобиль не находится в таком состоянии, как резкое ускорение или резкое руление. Функциональный выход Функция отключается, если скорость движения ниже 40 км/ч;
• Функция отключается при активации функции частичной помощи водителю (AEB);
• Функция отключается, когда система обнаруживает вмешательство водителя, например, резкое ускорение или быстрый удар рулевым колесом. Сценарии, в которых функция недоступна Ухабистая, крутая и волнистая местность;
• Чрезмерная кривизна изгибов дороги.

Экстремальное рулевое управление

Функция экстремального рулевого управления через дифференциальное управление крутящим моментом левого и правого колес и в сочетании с рулевым управлением заднего колеса, транспортное средство применяется с тем же направлением, что и направление поворота крутящего момента, тем самым уменьшая диаметр поворота транспортного средства, улучшая гибкость транспортного средства и способность рулить и разворачиваться в узком пространстве. условие активации При соблюдении следующих условий функция Extreme Steering активируется автоматически при полном повороте рулевого колеса в любую сторону:

• Режимы движения - экономичный, комфортный и спортивный;
• Передача - "D";
• Диапазон скоростей данного автомобиля: 0~15 км/ч. Функция enter Пользователи могут включить или отключить функцию Extreme Steering с помощью переключателя Extreme Steering в разделе Мультимедиа→ Центр приложений → Приложение "Easy 3-way".
• Когда функция Extreme Steering включена, на приборной панели загорается серый индикатор.
• При активации функции Extreme Steering прибор загорается зеленым цветом, а на PAD появляется анимированная подсказка.
• Активация функции экстремального рулевого управления позволяет достичь минимально возможного радиуса поворота при выполнении условий активации функции и отпускании педалей газа и тормоза при неподвижном старте.
• Если скорость автомобиля >15 км/ч или если во время использования функции сильно нажать на педаль тормоза, функция будет деактивирована, но не выключена. При выполнении условий активации функция снова активируется.
• Если функция неисправна, доступ к функции Extreme Steering невозможен, на PAD появится сообщение "Текущий статус автомобиля не удовлетворен, Extreme Steering недоступен".
• Функция экстремального рулевого управления имеет функцию запоминания включения и выключения, после включения функции и повторного включения функция может быть включена самостоятельно без необходимости повторного нажатия переключателя функции экстремального рулевого управления на центральном экране управления. Функциональный выход Пользователь может выйти из этой функции с помощью переключателя функции Ultimate Steering в приложении "Easy 3-way".
• Функция Extreme Steering автоматически завершается при сбое в работе.

Функция кругового движения обеспечивает общий эффект кругового движения автомобиля за счет индивидуального торможения левого или правого переднего колеса, превращая его в поворотное колесо и контролируя вращение заднего колеса. Эта функция позволяет установить поворотное колесо, направление и угол поворота транспортного средства, а также автоматически остановить транспортное средство после поворота в заданное положение. условие активации Прежде чем активировать эту функцию, убедитесь, что состояние автомобиля, а также место и дорожное покрытие, на котором находится автомобиль, соответствуют следующим условиям, в противном случае не активируйте эту функцию: Эта функция ограничена однородными, плоскими поверхностями (бетон, асфальт); Используйте эту функцию, чтобы убедиться, что автомобиль находится на открытой местности, где нет других транспортных средств, пешеходов, животных, каменных опор, обочин и других препятствий. Не используйте эту функцию в плохую погоду (например, при ветре, сильном дожде, тумане и т. д.); Четыре двери и две крышки автомобиля закрыты; Основной ремень безопасности водителя пристегнут;

Этот автомобиль заряжен на >11%; Скорость автомобиля ≤ 8 км/ч Автомобиль может получить доступ к функции кругового движения, но она может быть активирована только при неподвижном автомобиле; Функция Intelligent Assisted Driving не активирована; Автомобиль находится в экономичном, комфортном или спортивном режиме; Автомобиль не стоял на рампе; Температура системы автомобиля в норме. Функция Ввод Когда автомобиль находится на передаче "OK", доступ к функциям можно получить следующими способами:

• Пользователи могут включить или отключить функцию разворота с помощью центрального экрана управления→ Центр приложений → Приложение "Easy Three Directions"→ Разворот вокруг кругового калибра.
• Пользователи могут активировать функцию поворота манометра, включив голосовой помощник и сказав "Включить поворот манометра". Шаги для поворота компаса После включения функции необходимо удерживать автомобиль в неподвижном состоянии и активировать функцию, выполнив следующие действия: Настройка вращающегося поворотного колеса, направления и угла поворота. Нажмите кнопку Пуск на центральном экране. Держите рулевое колесо по центру. Автомобиль находится на передаче "D". Отпустите педаль тормоза. Функциональный выход Эта функция автоматически завершается, когда уровень заряда батареи составляет <9%;
• Перед нажатием кнопки "Пуск" эта функция будет завершена, если скорость автомобиля >10 км/ч или пользователь нажмет кнопку "Выход";
• После нажатия кнопки старт, центральный экран управления подскажет "Пожалуйста, повесьте D передач, держите руль плотно, отпустите тормоз, чтобы начать вращение", в течение определенного периода времени, если пользователь не завершить операцию, система автоматически завершит процесс активации, функция снимается, и в это время, центральный экран управления подскажет "не в соответствии с подсказками для работы, круговой поворот был прекращен! ";
• Во время вращения автомобиля, если пользователь нажмет на педаль тормоза или нажмет на кнопку "Стоп", вращение автомобиля прекратится, и данная функция будет завершена;
• Если во время поворота автомобиля пользователь нажмет на кнопку, вращение автомобиля прекратится, и данная функция будет завершена;
• Эта функция отключается, если пользователь слишком сильно поворачивает руль, переключается на передачу, отличную от "D", или открывает дверь во время поворота автомобиля;
• Эта функция отключается, если во время поворота автомобиля пользователь включает функцию Intelligent Assisted Driving;
• В процессе использования функции, когда система обнаружит, что состояние автомобиля не поддерживает продолжение кругового поворота, на центральном экране управления появится сообщение "текущее состояние автомобиля не удовлетворяет, круговой поворот был прекращен" и функция автоматически завершится. В этом случае, пожалуйста, подождите некоторое время и попробуйте включить функцию снова, если вы не можете восстановиться в течение длительного времени, пожалуйста, обратитесь к официальному дилеру Tengis для технического обслуживания;
• Если система обнаружит дорожное покрытие, не предназначенное для использования во время работы функции, на центральном экране управления появится сообщение "дорожное покрытие не соответствует требованиям, и круговой поворот был отменен", и функция будет автоматически отключена. В этом случае подождите некоторое время и попробуйте включить функцию снова. Если функцию не удается восстановить в течение длительного времени, обратитесь к авторизованному дилеру Tengnuo для проведения технического обслуживания;
• При выходе из этой функции передача автомобиля автоматически переключается в режим Park.

Примечание

Перед использованием этой функции убедитесь, что на дороге нет острых предметов, чтобы избежать повреждения шин. Перед использованием этой функции убедитесь, что давление в шинах в норме.

Интеллектуальная крабовая прогулка

Intelligent Crab Walking достигает эффекта диагонального панорамирования автомобиля за счет вращения трех двигателей в том же направлении, что и рулевое управление задним колесом, что улучшает гибкость автомобиля. Эта функция доступна только для плоских бетонных, асфальтовых и сухих эпоксидных полов. Условия доступа Прежде чем активировать эту функцию, убедитесь, что состояние автомобиля, а также место и дорожное покрытие, на котором находится автомобиль, соответствуют следующим условиям, в противном случае не активируйте эту функцию:

• Четыре двери и две крышки автомобиля закрыты;
• Основной ремень безопасности водителя пристегнут;
• Скорость этого транспортного средства составляет ≤5 км/ч;
• Спинка рулевого колеса. Функциональный вход Пользователи могут включить или выключить интеллектуальную крабовую линию через экран управления центром → Центр приложений → Приложение "Easy 3-way" → Smart Crab Line. Шаги краба Smart Crab Walk проходит по следующим этапам:
• Если передача не "D"/"R", переключитесь на "D"/"R";
• Следите за линией пути краба, отображаемой на мультимедийном экране, и медленно поворачивайте рулевое колесо, чтобы установить соответствующий угол краба;
• Отпустите тормоза, чтобы начать ловлю крабов;
• Во время движения водитель может увидеть текущий угол крабового захвата на экране мультимедийной системы и отрегулировать его, повернув рулевое колесо.
• При установке 22-дюймовых шин максимальный угол крабового захвата составляет 15° на передаче "D" и 10° на передаче "R". Функциональный выход Пользователь выходит из этой функции во время Smart Crab Walk, используя кнопку Exit в левом верхнем углу интерфейса.
• При срабатывании аварийного механизма, механизма защиты или при отказе системы интеллектуальная крабовая линия автоматически отключается:
• Отстегните ремень безопасности главного водителя во время прогулки "умного краба";
• Скорость этого транспортного средства составляет >20 км/ч;
• Руль вращается слишком быстро;
• Рулевое колесо поворачивается слишком сильно;
• Рулевое колесо слишком часто поворачивается вперед-назад;
• Автомобиль контролировался на предмет экстренного торможения педалью во время движения;
• Во время интеллектуального крабирования обнаруживается сбой в системе, который не соответствует требованиям интеллектуального крабирования.
• Если автомобиль находится на передаче "D" и угол поворота Smart Crab превышает предельный угол поворота задних колес, Smart Crab не сможет поддерживать диагональный ход, когда сработает следующий механизм:
• Скорость автомобиля > 8 км/ч;
• Нажмите на педаль акселератора;
• Нажмите на педаль тормоза;
• Состояние дорожного покрытия неудовлетворительное.

Примечание

• Чтобы облегчить восприятие функции включения и выключения Smart Crab Walk, в верхней части приборной панели расположен световой индикатор в виде зеленого краба. При успешном включении Smart Crab Walk индикатор загорается синхронно; при завершении Smart Crab Walk и выходе из нее индикатор синхронно гаснет.
• Когда функция включена и автомобиль находится на передаче "D" или "R", поверните рулевое колесо по часовой стрелке, и угол крабового захвата будет положительным. Если рулевое колесо повернуть против часовой стрелки, угол крабирования будет отрицательным.
• Выезд за верхний предел угла поворота заднего колеса возможен только при движении автомобиля в положении "D".
• Когда функция включена, угол заднего поворота будет надежно ограничен в зависимости от скорости автомобиля, и это нормально, что способность крабового хода будет активно ограничена при высокой скорости автомобиля.
• Когда автомобиль находится на передаче "R" и угол краба меньше или равен максимальному углу краба, поверните рулевое колесо по часовой стрелке, и автомобиль будет двигаться в левую заднюю часть; поверните рулевое колесо против часовой стрелки, и автомобиль будет двигаться в правую заднюю часть. Когда угол крабового захвата станет меньше или равен максимальному углу крабового захвата, автомобиль вернется на рулевую дорожку. Продолжение увеличения угла крабирования приведет к выходу из функции.
• При включении этой функции изменяется реакция рулевого управления и мощность автомобиля, поэтому всегда следите за траекторией движения автомобиля и окружающей обстановкой, а при необходимости берите управление на себя.
• При выходе из этой функции задние колеса переходят из положения "краб" в нормальное положение, и во время этого процесса происходит определенная тряска, что является нормальным явлением.
• При необходимости замены шин рекомендуется менять их у официального дилера Tengis. Замена шин, не соответствующих оригинальному размеру и спецификациям, может привести к неправильной работе функции Smart Crab.

Интеллектуальная система управления кузовом (Yun-Vin-A)

• Yun-van-A - это интеллектуальная система управления кузовом с активным гашением вибраций и адаптивной высотой; она управляет входом и выходом воздушной пружины, током электромагнитного клапана амортизатора для регулировки высоты и демпфирования, а также осуществляет динамическую регулировку управления кузовом, чтобы сделать весь автомобиль комфортным, плавным, надежным и проходимым.

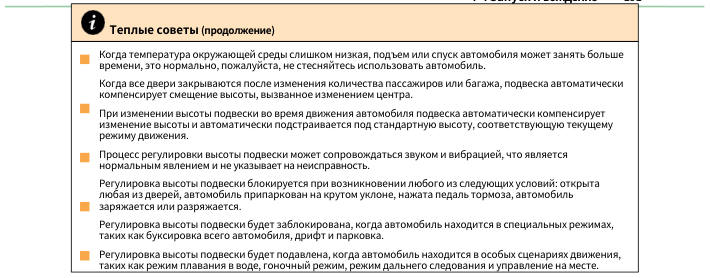

Регулировка высоты подвески

Ручная регулировка высоты Пользователи могут получить доступ к Cloud Chariot через вторичную кнопку прибора или центральный экран → Центр приложений → Cloud Chariot App Интерфейс для регулировки высоты подвески. При включении функции на дисплее прибора появляется значок.

• Высота подвески может переключаться на стандартной (N), высокой (Hi) и низкой (Lo) передачах:
• Стандартная передача "N": для движения по дорогам с твердым покрытием;
• "Hi" высшая передача: для грунтовых дорог, езды по бездорожью, на 20 мм выше стандартной передачи;
• Пониженная передача "Lo": для погрузки-разгрузки и перемещения багажа, на 50 мм ниже стандартной передачи.
• Когда в автомобиле Yun-van-A возникает неисправность, не позволяющая регулировать высоту, на приборной панели загорается желтая сигнальная лампа неисправности подвески. Для обеспечения наилучших условий эксплуатации обратитесь к официальному дилеру Tengis. Регулировка высоты с помощью скорости

Yunus-A оснащен функцией регулировки высоты, которая автоматически настраивает высоту подвески в зависимости от скорости движения автомобиля.

• В режимах движения Comfort, Sport, Economy, Rain, Snow, Inner Eight и Sand:
• Если высота подвески установлена на "High", то при скорости более 30 км/ч высота подвески автоматически устанавливается на "Standard";
• Если высота подвески установлена на "Стандарт", при увеличении скорости автомобиля до 90 км/ч в течение 30 секунд подвеска автоматически переключается на более низкую передачу, а при снижении скорости автомобиля до менее 60 км/ч подвеска автоматически переключается на "Стандарт";
• Если высота подвески установлена в положение "Низкая", она автоматически вернется в положение "Стандартная", когда скорость автомобиля превысит 12 км/ч.
• В режиме грязи:
• Если высота подвески установлена на "Высокую", то при увеличении скорости автомобиля до 40 км/ч подвеска автоматически регулируется до "Стандарты";
• Если высота подвески установлена на "Standard", то при снижении скорости автомобиля до 20 км/ч она автоматически переходит в положение "High".
• В режиме гонки:
• Подвеска не реагирует на регулировку высоты по скорости или ручную регулировку высоты.

Примечание

Перед регулировкой высоты подвески обязательно проверьте обстановку над и под автомобилем, чтобы убедиться в отсутствии людей и препятствий, чтобы избежать аварии. Когда автомобиль попадает в такую ситуацию, как выбоина или яма, пожалуйста, включите функцию блокировки высоты, чтобы избежать аварий, вызванных изменением высоты подвески. При возникновении неисправности, не позволяющей отрегулировать высоту подвески, всегда горит сигнальная лампа неисправности подвески. Чтобы обеспечить наилучшие условия вождения, обратитесь к официальному дилеру Denza для ремонта.

режим поиска

• Cloud Van распознает движения пользователя при подъеме и заранее снижает высоту задней подвески, чтобы пользователю было удобнее перевозить багаж.
• Пользователи могут включить или отключить функцию забора через экран управления центром → Центр приложений → Приложение Cloud Van → Режим забора.
• При включении режима пикапа задняя подвеска автоматически переходит на пониженную передачу при открытии двери багажника и возвращается на прежнюю высоту при закрытии двери багажника.
• Условия использования:
• Режимов вождения - Comfort, Sport, Economy, Rain и Snow - восемь;
• Выравнивание лагеря не активировано;
• Ведущая передача - "P";
• Дверь автомобиля не открыта;
• Автомобиль не был выключен.

выравнивание в кемпинге

• В таких ситуациях, как кемпинг, пользователь может отрегулировать подвеску по уровню с помощью функции выравнивания.
• Пользователи могут включить или выключить функцию выравнивания в походных условиях через центральный экран управления → App Centre → Cloud Van App → Camping Levelling.
• Если автомобиль неподвижен и включена система выравнивания, подвеска автоматически выравнивается, а всплывающее окно на центральном экране управления отображает весь процесс выравнивания положения автомобиля.
• Условия использования:
• Ведущая передача - "P";
• Режим выборки не активирован;
• Дверь автомобиля не открыта.

• Cloud Van распознает движения пользователя при посадке и выходе из автомобиля и заранее регулирует высоту

режим приветствия

подвески, чтобы облегчить посадку и выход из машины.

• Пользователи могут включить или отключить функцию приветствия через экран управления центром → Центр приложений → Приложение Cloud Van → Режим приветствия.
• Включается режим приветствия:
• При выключении двигателя подвеска автоматически переключается на низкую передачу для облегчения высадки;
• При включении подвески автоматически переключается на стандартную передачу.
• Условия использования:
• Режимов вождения - Comfort, Sport, Economy, Rain и Snow - восемь;
• Режим поиска, походный левелинг не активирован;
• Ограничители высоты подвески входят в стандартную комплектацию;
• Дверь автомобиля не открыта.

• максимальный уровень с помощью функции Ultra High, чтобы помочь вывести автомобиль из затруднительного

Сверхвысокая функциональность

положения.

• Пользователи могут открыть сверхвысокую функцию через приложение императорской кареты. В это время на центральном экране управления появляется окно "Уведомление о сверхвысокой функции", прочитайте его, чтобы подтвердить, хотите ли вы войти в сверхвысокую функцию или нет. Пожалуйста, прочитайте его и подтвердите, хотите ли вы войти в функцию. После нажатия подтверждения на экране центрального управления появится окно "Советы по эксплуатации", и вы сможете войти в функцию, выполнив указанную операцию в течение указанного времени.
• Условия использования:
• Режимы вождения: Comfort, Sport, Economy, Rain, Snow, Inner Eight, Sand, Mountain, Mud;
• Режим приветствия, режим поиска и походный левелинг не активированы;
• Дверь автомобиля не открыта.

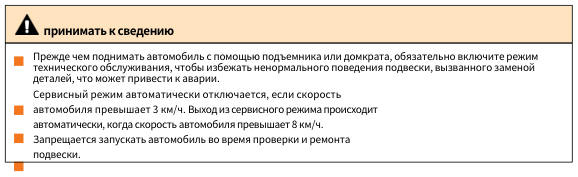

Режим технического обслуживания

• Ручное включение и выключение Пользователь может включить или выключить режим технического обслуживания через центральный экран управления → App Centre → Cloud Van App. Когда он включен, подвеска фиксируется на текущей высоте передачи, а индикатор на приборе всегда горит.
• Автоматическое включение и выключение Когда автомобиль неподвижен, сервисный режим автоматически включится, если подвеска находится в подвешенном состоянии или в состоянии ненормального подъема.

Комфортное управление

• При ускорении и замедлении автомобиля передача нагрузки создает крен. Функция управления комфортом подавляет крен автомобиля, координируя и объединяя демпфирование подвески и давление в тормозной системе, чтобы улучшить комфорт езды. Yunus предлагает три режима управления комфортом: "слабый", "умеренный" и "сильный".
• Пользователи могут переключать режим управления комфортом через центральный экран управления → App Centre Cloud Van App.
• По умолчанию эта функция принимает режим "Сильнее".

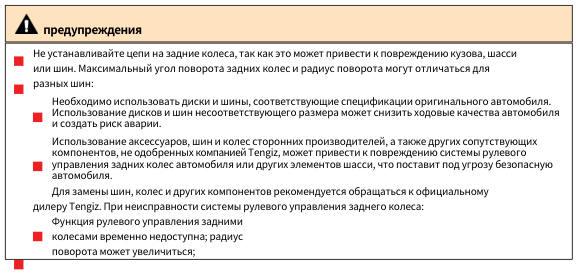

Система рулевого управления задними колесами

Система рулевого управления задними колесами - это активный механизм рулевого управления на задней оси, который регулирует угол поворота задних колес с обеих сторон в зависимости от скорости автомобиля и угла поворота рулевого колеса, позволяя автомобилю управлять четырьмя колесами и крабовым движением на базе рулевого управления передними колесами для повышения стабильности маневра автомобиля, безопасности вождения и удовольствия от вождения.

Описание рабочего состояния

• В зависимости от режима движения, установленного пользователем, система рулевого управления задними колесами будет иметь различные характеристики рулевого управления, чтобы соответствовать различным дорожным условиям и предпочитаемому стилю вождения пользователя.

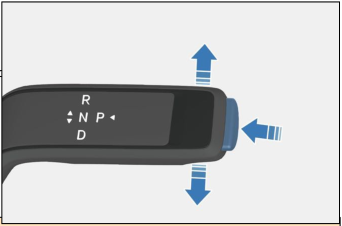

Механизм управления переключением передач

Передачи коробки передач обозначены на рукоятке переключения, проведите пальцем вверх и вниз, чтобы включить передачи "R", "N", "D". Для переключения нажмите правую кнопку, чтобы переключиться на передачу "P". После запуска автомобиля нажмите на педаль тормоза и переведите рычаг вверх или вниз, чтобы переключиться с "P" на другую передачу. принимать к сведению
Во избежание травм кнопку "P" следует нажимать после полной остановки автомобиля.

• Передача "R" является передачей заднего хода и должна использоваться только после полной остановки автомобиля.
• Передача "N" - это нейтральная передача, которая используется для временной парковки. Если вы покидаете автомобиль по какой-либо причине, необходимо переключиться на парковку.
• "D" - это ведущая передача, которая используется во время обычного движения.
• После успешного переключения рука отпускается, и рычаг переключения автоматически возвращается в центральное положение.
• Для переключения передачи в режим движения источник питания должен находиться в положении "OK".
• Чтобы выйти из передачи "P" или переключиться на ведущую передачу, необходимо одновременно нажать на тормоз, подробную информацию о работе см. в подсказках комбинированного прибора.
• Чтобы предотвратить непреднамеренное движение автомобиля, нажмите кнопку "P", когда автомобиль находится на стоянке, тогда включится рычаг EPB и загорится контрольная лампа EPB.

Примечание

Если после перевода селектора в положение «P» индикатор EPB не загорелся, на центральном экране откройте → Вождение → Органы управления вручную включают электронную парковку и обратитесь к официальному дилеру Denza для проверки автомобиля.

Электронный стояночный тормоз (EPB)

При парковке и выходе из автомобиля всегда следите за тем, чтобы электронный стояночный тормоз (EPB) был включен.

Ручное включение EPB

Когда автомобиль не находится на передаче "P", пользователь может включить электронный парктроник через центральную панель управления → → Drive → Drive Control, EPB приложит соответствующее усилие при парковке, индикатор на приборке сначала мигнет, а затем будет гореть постоянно, это означает, что EPB включен, и появится текстовая подсказка "Электронная парковка активирована! Индикаторная лампа на приборной панели сначала мигает, а затем постоянно горит, это означает, что EPB включена, и появляется текстовое сообщение "Электронная парковка активирована".

Примечание

Если индикатор EPB мигает, это означает, что EPB работает. Если вы находитесь на рампе, постарайтесь не отпускать педаль тормоза в это время, чтобы избежать риска заноса, и подождите, пока EPB не включится окончательно, прежде чем отпускать педаль тормоза. Отпустите педаль тормоза после того, как она загорится.

EPB Автоматическое включение

• При переключении питания с "OK" на "OFF" автоматически включается EPB, и на приборе загорается индикатор.
• Нажмите на педаль тормоза, чтобы остановить автомобиль, переведите автомобиль на передачу "P", автоматически включится система EPB, а затем отпустите педаль тормоза, когда индикатор на приборной панели сменит мигающий режим на постоянно включенный и появится текстовое напоминание "Электронная парковка была активирована".
• Нажмите на педаль тормоза, чтобы остановить автомобиль, и продолжайте нажимать на тормоз, откройте главную водительскую дверь, когда передача находится в положении "D" или "R", и подождите, пока индикатор на приборной панели сменит мигание на постоянное свечение и появится текст с напоминанием "Электронная парковка активирована! Когда контрольная лампа на приборной панели сменит мигающий режим на нормальный и появится текст с напоминанием "Электронная парковка активирована", отпустите педаль тормоза.

Примечание

Если автомобиль буксируется, сломался и нуждается в буксировке или педаль тормоза заменяется для технического обслуживания, режим электронного стояночного прицепа можно включить через центральный экран управления → Настройки → DiLink → Сервис для включения режима электронной парковки прицепа.

Автоматическое отключение EPB при запуске

Переключение передач отключено:

• На ровной дороге или небольшом уклоне (уклон менее 10˚), когда автомобиль находится на стоянке, заведите автомобиль, не отпуская педаль тормоза, и переключите передачу с "P" или "N" на "D" или "R" и другие передачи. После запуска автомобиля непрерывно нажимайте на педаль тормоза, переключайте передачу с "P" или "N" на "D" или "R" и т.д., EPB будет снят автоматически, индикатор погаснет, и появится сообщение "Электронная парковка снята".

Примечание

Пожалуйста, соблюдайте правильную процедуру переключения передач: во время всего процесса переключения необходимо постоянно нажимать на педаль тормоза, а после того, как прибор покажет нужную передачу, отпустить педаль тормоза. После запуска автомобиля система EPB в течение нескольких секунд находится в процессе включения и самодиагностики, в это время она не реагирует на все функции.

Нажмите педаль акселератора, чтобы отключить его:

• Когда автомобиль заведен и рычаг переключения передач находится в положении передачи движения, например "D" или "R", после ручного подтягивания EPB просто медленно нажмите на педаль акселератора на определенную глубину, EPB автоматически разблокируется, индикатор погаснет и появится сообщение: "Электронная парковка снята". Индикаторная лампа погаснет, и появится текстовое сообщение "Электронная парковка снята".

Функция экстренного торможения При возникновении неисправности педали тормоза

• Если тормоза заблокированы или не работают во время движения автомобиля, непрерывно нажимайте переключатель "P" в течение 2 с. Выше, возможно экстренное торможение.

Режим электронного паркового прицепа*

Режим буксировки прицепа обусловлен тем, что электронная система парковки имеет функцию автоматического открытия при выключенном автомобиле. Когда автомобиль необходимо выключить и отбуксировать, или при возникновении неисправности, или при замене тормозных колодок или тормозных дисков, вы можете включить режим буксировки, чтобы разблокировать функцию парковки EPB; если разблокировать неисправность не удается, рекомендуется немедленно обратиться к официальному дилеру Tengshi.

• Пользователи могут включить режим буксировки, нажав на центральный экран управления → Настройки → DiLink → Капитальный ремонт → Электронная парковка Настройки режима буксировки.
• Условие входа в режим прицепа EPB (должно выполняться одновременно):
• Передача находится в положении "P".
• Нажмите на педаль тормоза.
• Автомобиль не был подключен к зарядному устройству и не находился в состоянии зарядки.

Примечание

На экране мультимедийной системы появится сообщение о том, что условия входа в режим прицепа EPB не выполнены. При входе в режим прицепа экран мультимедиа будет оставаться в режиме прицепа, пока вы не нажмете кнопку выхода из режима прицепа.

Индикатор системы EPB

• Если система EPB включена при включении автомобиля, индикатор на приборной панели будет гореть постоянно.
• Если система EPB включена при выключенном автомобиле, индикатор на приборной панели загорится, а затем погаснет примерно через 3 с.
• При включении питания автомобиля система EPB выполняет самодиагностику, и контрольная лампа на приборной панели загорается примерно на 3 с, а затем гаснет; если она не гаснет, это означает, что в системе EPB или тормозной системе может возникнуть неисправность. Рекомендуется немедленно обратиться к официальному дилеру Denza.

EPB Рабочий звук

• Когда EPB включается или выключается, водитель слышит, как работает мотор EPB.
• Если вы почувствовали запах гари или услышали ненормальный шум после активации функции экстренного торможения, мы рекомендуем вам немедленно обратиться к официальному дилеру Denza.

Автоматическая парковка автомобилей (AVH)

Автоматическая парковка автомобиля (AVH): когда движущемуся автомобилю необходимо остановиться и подождать длительное время, автомобиль автоматически переходит в состояние парковки для поддержания длительного периода стоянки, например, при заторах на склонах для следования автомобиля, ожидании сигнала светофора и других ситуациях. Автоматическая остановка транспортного средства (AVH) в режиме ожидания Автомобиль находится на передаче "OK", и пользователь включает функцию автоматической парковки через центральный экран управления → → Drive → Driving → Driving Controls → Steering and Pedals, при этом на приборной панели загорается индикатор режима ожидания автоматической парковки (AVH).

• Нажмите переключатель функции автоматической парковки (AVH) еще раз, чтобы выключить функцию автоматической парковки (AVH). Функция автоматической парковки (AVH) активна Если на приборной панели горит индикатор режима ожидания AVH, функция AVH активируется нажатием на педаль тормоза до полной остановки автомобиля (скорость от "да" до "нет"). Автомобиль переходит в режим автоматической парковки, и на приборной панели загорается индикатор AVH.

Примечание

Для активации функции автоматической парковки (AVH) необходимо, чтобы были выполнены оба следующих условия: водитель пристегнут ремнем безопасности, а двери закрыты. Интеллектуальная система торможения с усилителем и электронная система парковки (EPB) безотказны. Нажатие на педаль акселератора, переключение в положение "P" или ручное подтягивание EPB отключит автоматическую парковку. (AVH) в состояние активации и возвращается в состояние ожидания автопарковки (AVH). Автоматическое удержание автомобиля (AVH) имеет функцию памяти и при повторном включении сохраняет состояние последнего отключения питания.

Работа функции автоматического удержания транспортного средства (AVH)

• Функция автоматической парковки (AVH) активирована, горят стоп-сигналы автомобиля и дальний стопсигнал, а индикатор работы AVH на приборной панели горит постоянно, значит, функция автоматической парковки (AVH) работает нормально.
• После того как автомобиль простоял 10 минут, он автоматически выходит из состояния активации AVH и переходит в состояние ожидания, на приборной панели загорается индикатор режима ожидания AVH, и автомобиль автоматически переключается. Для "P".
• Чтобы активировать функцию автоматической парковки (AVH), переключитесь на передачу "D" и после нормального движения автомобиля нажимайте на педаль тормоза до тех пор, пока автомобиль не остановится (от скорости до отсутствия скорости). Выход из функции автоматического удержания автомобиля (AVH)
• Если функция автоматической парковки (AVH) работает нормально, следующие действия водителя приведут к выходу автомобиля из функции AVH и автоматическому переключению с передачи "D" на "P":
• Откройте главную дверь автомобиля.
• Разблокируйте ремень безопасности водителя.
• EPB активируется, когда автомобиль находится на передаче "D" во время стоянки.
• Когда педаль тормоза отпущена, нажмите переключатель Auto Park (AVH), чтобы выключить функцию Auto Park (AVH). Подавление функции автоматического удержания транспортного средства (AVH)
• Переключение на передачу "R" для перехода в режим движения на низкой скорости, в это время функция автоматической парковки (AVH) переходит в режим движения. При движении задним ходом на низкой скорости на передаче "R" или при переключении с передачи "R" на передачу "D" для движения на низкой скорости функция автоматической парковки (AVH) находится в состоянии бездействия и остается в режиме ожидания, чтобы облегчить выполнение операции перемещения. AVH находится в состоянии бездействия и остается в режиме ожидания, чтобы облегчить маневр трогания с места.
• После перехода в режим движения можно выйти из него, нажав переключатель AVH или превысив скорость автомобиля более чем на 10 км/ч. В это время функция AVH находится в режиме ожидания и может быть активирована в обычном режиме.

принципы вождения

• При движении по дорогам, усыпанным камнями, ведите машину медленно и по возможности соблюдайте правильный угол наклона. Избегайте наездов на предметы с высокими острыми краями или другие дорожные препятствия, так как это может привести к серьезным повреждениям шин.
• При движении по неровной поверхности или по ухабистой дороге снижайте скорость. В противном случае удар может серьезно повредить колеса.
• При движении автомобиля по мокрым дорогам избегайте поездок по дорогам с большим количеством стоячей воды.
• При встречном ветре следует ехать медленно, чтобы вы могли легко управлять автомобилем.
• Чистка автомобиля или езда по глубокой воде приведет к намоканию тормозов; ведите автомобиль осторожно и плавно нажимайте на педаль тормоза, чтобы просушить тормоза.
• Если автомобиль находится на дороге с низким коэффициентом сцепления, например, на льду, снегу, гравии, мокрой плитке или мокрой эпоксидной смоле, старайтесь не парковаться на пандусах, чтобы избежать аварии с заносом.

• Убедитесь, что охлаждающая жидкость имеет правильную защиту от замерзания.
• Используйте охлаждающую жидкость того же типа, что и оригинальная, и выбирайте соответствующий тип охлаждающей жидкости для заливки в систему охлаждения в зависимости от температуры окружающей среды.
• Использование несоответствующей охлаждающей жидкости приведет к повреждению системы охлаждения.
• Проверьте состояние аккумулятора и кабелей.
• Холодная погода снижает энергию низковольтных батарей, поэтому для зимнего запуска их следует держать полностью заряженными.
• Убедитесь, что вязкость масла подходит для зимней езды.
• Не допускайте замерзания замков дверей автомобиля из-за снега и льда.
• Внутри отверстий дверных замков распылите немного антиобледенителя или глицерина, чтобы предотвратить обледенение.
• Используйте средство для мытья посуды, содержащее антифриз.
• Эти продукты доступны у официальных дилеров Denza и во всех магазинах автозапчастей.
• Соотношение воды и антифриза должно соответствовать инструкциям производителя.

Примечание

Чтобы не повредить лакокрасочное покрытие автомобиля, используйте специальную жидкость для мытья.

• Не допускайте скопления льда и снега под крыльями.
• Скопление снега и льда под крыльями может затруднить управление. При движении в суровые зимние месяцы необходимо время от времени останавливаться и проверять, не скопился ли снег и лед под крыльями.
• В зависимости от условий движения рекомендуется иметь при себе несколько необходимых аварийных приспособлений или предметов.
• Такие предметы, как цепи противоскольжения, скребки для стекол, мешки с песком или солью, сигнальные мигалки, небольшие лопаты и соединительные кабели лучше всего держать в машине.

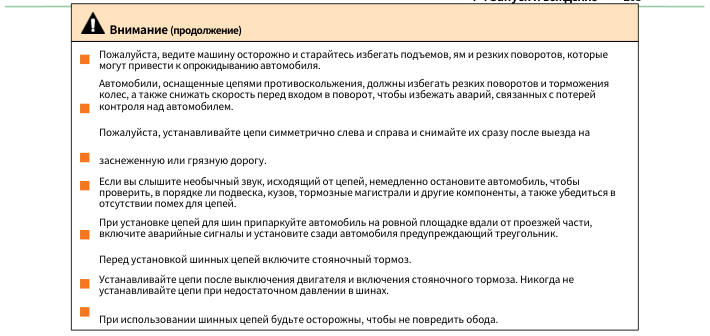

Цепи противоскольжения

• Цепи противоскольжения следует использовать только в экстренных случаях или при движении по определенным зонам, установленным законом.
• Цепи устанавливаются на передние колеса, поэтому при движении автомобиля, оснащенного цепями противоскольжения, по обледенелым дорогам необходимо соблюдать особую осторожность. Некоторые цепи могут повредить шины, колеса, подвеску и кузов автомобиля. Рекомендуется использовать цепи с тонкими звеньями, а толщина или диаметр корпуса цепи не должны превышать 5 мм, чтобы обеспечить достаточное свободное пространство между шиной и другими деталями в кожухе колеса.
• Пожалуйста, внимательно изучите и прочитайте инструкции производителя цепи противоскольжения, схемы сборки компонентов и другие инструкции.
• Прежде чем приобретать цепи противоскольжения и устанавливать их на свой автомобиль, необходимо проконсультироваться с официальным дилером Denza, у которого вы приобрели свой автомобиль.
• Чтобы свести к минимуму износ шин и цепей, не ездите с установленными цепями по заснеженным или обледенелым дорогам.

Примечание

После установки цепей рекомендуется, чтобы скорость движения не превышала 30 км/ч или меньшего из пределов скорости, указанных производителем цепей.

Зимние шины

Зимние шины обеспечивают хорошее сцепление с заснеженной дорогой. Благодаря специальному рисунку протектора шины меньше подвержены влиянию низких температур и обеспечивают отличные тормозные характеристики, повышая тем самым безопасность вождения. Рекомендации по использованию Рекомендуется использовать зимние шины, когда автомобиль движется по снегу и льду, а также при температуре ниже 7°C. При повышении температуры до 7°C летние или всесезонные шины следует быстро заменить, чтобы обеспечить безопасность и вождения.

• При использовании зимних шин применяйте шины того же размера, грузоподъемности и скорости, что и в оригинальной заводской конструкции автомобиля.
• Зимние шины должны иметь достаточную глубину протектора. Глубина протектора не должна быть меньше 4 мм, иначе пригодность для зимней эксплуатации будет ограничена.
• Зимние и летние шины предназначены для конкретных условий разгона в соответствующий сезон и рекомендуются к использованию в соответствующий сезон, иначе это может привести к ухудшению сцепления шин с дорогой, ухудшению тормозных способностей и т.д.
• Максимальная скорость зимних шин относительно невелика, поэтому не превышайте ее.
• После установки зимних шин их необходимо проверить на соответствие расчетному давлению.

4-5 Функции помощи водителю

Адаптивный круиз-контроль (ACC)

• Адаптивный круиз-контроль (ACC) основан на традиционном круиз-контроле, использует передний миллиметровый радар и камеру переднего обзора для определения относительного расстояния и относительной скорости между впереди идущим автомобилем и автомобилем, и активно контролирует скорость движения автомобиля, чтобы достичь цели автоматического следования за круиз-контролем. Если передняя часть автомобиля свободна, ACC будет поддерживать заданную крейсерскую скорость движения. В зависимости от наличия впереди автомобиля система может автоматически переключаться между круиз-контролем и круизконтролем следования.
• При включенной функции ACC необходимо постоянно контролировать рулевое колесо и при необходимости нажимать на тормоза.
• С помощью кнопки круиза можно задать крейсерскую скорость автомобиля и временное расстояние до впереди идущего автомобиля. Вы можете установить фиксированную скорость автомобиля в диапазоне 30~130 км/ч или задать временное расстояние между автомобилем и впереди идущим автомобилем, чтобы автомобиль двигался со скоростью 0~130 км/ч.

Описание рабочего состояния

• ACC Standby:
• При включении система по умолчанию находится в режиме ожидания и может быть активирована активными действиями водителя. Однако существует вероятность, что автомобиль не соответствует условиям для входа в режим активации, и водителю необходимо активно проверить автомобиль, чтобы он соответствовал условиям для входа. В это время на приборной панели отобразится значок.
• Активное состояние ACC:
• В это время система находится в нормальном режиме работы, она может двигаться с заданной скоростью или автоматически регулировать расстояние до впереди идущего автомобиля, чтобы стабильно следовать за ним. В это время на приборной панели отображается значок.
• За пределами ускоренного состояния:
• Водитель нажимает на педаль акселератора, когда ACC активна, в результате чего автомобиль реагирует на поведение водителя при ускорении, и в этот момент ACC временно отключается, пока не восстановится, когда водитель отпустит педаль акселератора.
• ACC Состояние неисправности:
• В данный момент система находится в неисправном состоянии, при попытке активировать функцию ACC прибор покажет, что "Функция вспомогательного вождения в данный момент недоступна", "Камера периферийного обзора недоступна" и т. д. Пожалуйста, обратитесь к официальному дилеру Tengnuo.

207

условие активации

• Электронный стояночный тормоз (EPB) находится в отпущенном состоянии.
• Автомобиль находится на передаче "D".
• Автомобиль не имеет заднего заноса.
• Четыре двери и две крышки автомобиля закрыты.
• Основной ремень безопасности водителя пристегнут.
• Система ESC включена, но не активирована.
• Скорость этого транспортного средства составляет ≤130 км/ч.
• Педаль тормоза нажата, когда автомобиль движется со скоростью 0 км/ч, или не нажата, когда автомобиль движется со скоростью более 0 км/ч.
• На приборе нет индикации неисправности связи всей бортовой сети.
• Функция автоматического экстренного торможения не активирована.

Использование

Активация адаптивного круиз-контроля (ACC)

• Когда на приборной панели отображается значок

, это означает, что ACC может быть активирована, и в этот момент вы можете активировать функцию, выполнив следующие действия. При первом использовании функции во время текущего цикла включения питания автомобиля ее можно активировать только с помощью одного лепестка ①.

если текущая скорость автомобиля меньше 30 км/ч, то крейсерская скорость будет установлена на 30 км/ч; максимально допустимая установленная скорость составляет 130 км/ч. Во время каждого цикла включения автомобиля, когда функция используется не в первый раз, ее можно активировать либо одним тумблером ①, либо верхним тумблером ④. Если функция активирована с помощью верхнего тумблера ④, круизная скорость будет установлена на скорость, установленную перед последним выходом из функции. Возобновление адаптивного круиз-контроля (ACC)

• Когда круиз находится в режиме ожидания во время одного и того же цикла зажигания, система запоминает последнюю установленную скорость круиза (скорость, отображаемую на приборной панели). В это время наберите ④ вверх, чтобы вернуться к последней сохраненной скорости перед выходом из режима круизконтроля. Если система не запомнила скорость (ACC активируется впервые в текущем цикле), кнопка сброса не активирует ACC. Увеличение/уменьшение целевой крейсерской скорости Когда функция ACC активирована, скорость автомобиля можно установить в диапазоне 30~130 км/ч, переключая диск ④. Короткое нажатие увеличивает/ уменьшает скорость на 5 км/ч за один проход, а длительное нажатие увеличивает/ уменьшает скорость на 1 км/ч непрерывно. Установка дистанции следования Вы обязаны двигаться на безопасном расстоянии от впереди идущего автомобиля.
• Эта система регулирует вашу скорость, чтобы удерживать автомобиль на необходимом расстоянии от впереди идущего автомобиля в той же полосе. Вы можете уменьшать и увеличивать временное расстояние между вашим автомобилем и преследуемой целью с помощью кнопок ② и ③ на рулевом колесе. На каждой передаче межосевое расстояние пропорционально скорости автомобиля. Чем выше скорость автомобиля, тем больше расстояние между автомобилями. Активное ускорение/замедление при использовании системы адаптивного круиз-контроля (ACC)
• Когда ACC активна, вы можете ускоряться, активно нажимая на педаль акселератора; при нажатии на педаль акселератора система вспомогательного вождения не может тормозить.
• Если круизная скорость составляет <80 км/ч, вы можете увеличить круизную скорость, нажав на педаль водителя:
• Е слипедальакселераторанажимаетсядотехпор, покаскоростьвреальномвременинестанет > значениякруизнойскорости, аскоростьвреальномвременибудет < 80 км/ч, то при отпускании педали акселератора значение круизной скорости будет соответствовать скорости в реальном времени на момент отпускания педали акселератора.
• Если педаль акселератора нажимается до тех пор, пока скорость в реальном времени > заданного значения круизной скорости, а скорость в реальном времени ≥ 80 км/ч, то при отпускании педали акселератора заданное значение круизной скорости будет равно 80 км/ч.
• Когда круизная скорость установлена на ≥80 км/ч, вы можете временно увеличить скорость в реальном времени, нажав на педаль акселератора, а когда вы отпустите педаль акселератора, круизная скорость останется неизменной.
• Если нажать на педаль акселератора и одновременно опустить рычаг ④, текущая скорость будет установлена в качестве целевой крейсерской скорости. Если скорость автомобиля превышает 135 км/ч или педаль акселератора непрерывно нажимается более 5 минут, функция ACC деактивируется и ее необходимо активировать снова. Автомобиль после остановки/запуска Система ACC управляет автомобилем, чтобы он следовал за впереди идущим автомобилем до остановки при нормальных условиях движения. В течение 2,5 минут автомобиль может автоматически следовать за впереди идущим автомобилем, чтобы начать движение.

209 Если вы долго едете после остановки, а время остановки составляет 2,5-3 мин или менее, необходимо нажать на педаль акселератора или подтвердить начало движения, повернув вверх кнопку круиз-контроля ACC ④.

• Если автомобиль останавливается более чем на 3 минуты, система ACC отключается. Выход из системы адаптивного круиз-контроля (ACC)
• Когда ACC активен, повторно нажмите одноцифровую кнопку ① (оба левых и правых лепестка) или нажмите на педаль тормоза, ACC будет отключен и переведен в режим ожидания. Когда автомобиль неподвижен, снова нажмите однозначное лепестковое ① (оба левых и правых лепестка) или нажмите на педаль тормоза. ① (оба левых и правых лепестка) для выхода из функции.

Системные ограничения

• Камера переднего обзора установлена в зоне над передним ветровым стеклом автомобиля, и если ее обзор закрыт загрязнениями, это может помешать ее работе, особенно если снег полностью закрывает камеру и выходы системы. Система передаст сообщение о выходе из системы водителю через HMI. В этом случае система вернется к нормальной работе, если удалить загрязнения и перезапустить автомобиль или проехать небольшое расстояние по обычной дороге.
• При длительном движении автомобиля в особых дорожных условиях, таких как кольцевые парковки, туннели и т.д., передний миллиметровый радар из-за ограничений его характеристик обнаружения может кратковременно выйти из строя, и тогда пользователь может восстановить нормальную работу, снова заведя автомобиль или проехав по обычной дороге определенное расстояние.
• Выбор цели может происходить с задержкой или помехами при входе и выходе из поворотов. В этих случаях автомобиль с АКК, скорее всего, не будет замедляться, как ожидалось, или будет замедляться с задержкой.
• На дорогах с резкими поворотами (например, на серпантинах) может возникнуть ситуация, когда из-за ограничений поля зрения датчика впереди идущий автомобиль на несколько секунд теряется из виду, что может привести к автоматическому ускорению автомобиля с ACC.
• Водитель должен отрегулировать дистанцию следования в соответствии с движением транспорта перед ним, текущими погодными условиями, такими как дождь, туман и т.д. После правильной настройки системы ACC водитель должен убедиться, что автомобиль может быть замедлен до остановки в любое время.
• Если речь идет о неподвижных или медленно движущихся объектах, таких как автомобили, попутные машины, пункты оплаты, велосипеды или пешеходы, ACC может не распознать их, и возникает риск столкновения, что требует от водителя постоянного контроля за окружающей обстановкой.
• ACC может обеспечить только ограниченное торможение, но не экстренное.
• Металлические предметы, такие как дорожные рельсы или металлические плиты, могут создавать помехи для установленного спереди миллиметрового радара и мешать его правильной работе.
• Передний миллиметровый радар и камера переднего обзора могут пострадать от вибрации или столкновения, что приведет к ухудшению работы системы. Рекомендуется обратиться к официальному дилеру Denza.
• ACC не может быть активирована, если автомобиль находится в таком режиме движения*, как Trailer/Rain/Snow Inside Eight/Mud/Sand/Mountain/Intelligent Terrain Mode.
• Передние блики или плохое освещение могут помешать работе камеры бинокля прямого обзора и нарушить ее правильное функционирование.

предостережение

• ACC - это не система безопасности, не детектор препятствий и не система предупреждения о столкновении, а система комфорта, в которой водитель должен постоянно контролировать автомобиль и нести за него полную ответственность.
• Функция ACC помогает водителю, но не заменяет его. Водитель должен постоянно контролировать автомобиль в соответствии с правилами дорожного движения и несет полную ответственность за автомобиль.
• В целях безопасности ACC не может быть активирована, если не включена система контроля устойчивости (ESC).
• ACC подходит для использования на автомагистралях и дорогах в хорошем состоянии, а не на сложных городских или горных дорогах.
• Водитель обязан соблюдать дистанцию до впереди идущего автомобиля. Расстояние между автомобилями с системой ACC соответствует минимальным требованиям к дистанции для условий движения в вашей стране.
• При работе системы ACC, если водитель нажмет на педаль акселератора или педаль тормоза, управление автомобилем перейдет к водителю, и система ACC не сможет поддерживать безопасную дистанцию до впереди идущего автомобиля.
• Если автомобиль впереди резко тормозит (экстренная остановка), существует риск, что ACC не успеет среагировать или среагирует слишком медленно, что приведет к запоздалому торможению. В этом случае водитель не получает запрос на переключение.
• В некоторых случаях (впереди идущий автомобиль едет слишком медленно по отношению к "Я", "Я" слишком быстро меняет полосу движения, впереди идущий автомобиль едет близко и быстро, чтобы добавить трафика, или дистанция безопасности до впереди идущего автомобиля слишком мала и т. д.) у системы не хватает времени, чтобы снизить относительную скорость. В таких ситуациях водитель должен реагировать соответствующим образом. Система не может выдать звуковое или визуальное предупреждение в любой ситуации.
• Активируя ACC, когда автомобиль неподвижен, система распознает неподвижные препятствия перед автомобилем и удерживает его в неподвижном состоянии, чтобы обеспечить безопасный старт и избежать непредвиденного старта, который может привести к столкновению с неподвижным объектом. Однако эта функция не охватывает все препятствия, поэтому водитель должен убедиться в отсутствии препятствий или других участников движения непосредственно перед автомобилем.
• Если расстояние между автомобилем ACC и соседней полосой слишком мало (или автомобили на соседней полосе расположены слишком близко друг к другу) полосе движения автомобиля с АКК), может случиться так, что АКК отреагирует и затормозит перед этим автомобилем.
• Если автомобиль меняет полосу движения на пути движения автомобиля с АКК и находится в зоне обнаружения переднего миллиметрового радара и камеры переднего обзора, он распознается как целевой автомобиль и реагирует в соответствии с целевым автомобилем, что может привести к резкому торможению или запоздалому торможению.

211 В некоторых условиях, когда обнаружение может быть затруднено или замедлено, например, когда площадь поперечного сечения цели, отражающей радар, слишком мала (это может быть велосипед, четырехколесный транспорт или пешеход), существует риск, что система не сможет подтвердить расстояние до транспортного средства, находящегося перед ней, что может привести к задержке или отсутствию реакции на этот тип транспортного средства. В таких случаях водителю придется контролировать скорость. Кроме того, на обнаружение могут влиять, например, шумы или электромагнитные помехи, что может привести к задержкам или помехам.

• Если перекрытие между автомобилем и впереди идущим транспортным средством слишком мало, система ACC не может распознать впереди идущее транспортное средство как целевое, и водителю приходится сохранять контроль над автомобилем.
• При сопровождении транспортного средства до остановки в редких случаях (например, специальные транспортные средства, такие как прицепы без груза или с полугрузом) система распознает не конец транспортного средства, а нижний край цели (например, заднюю ось грузовика с высоким шасси или бампер автомобиля). Система не сможет гарантировать надлежащий остановочный путь, поэтому водитель должен быть всегда начеку и готов к торможению.
• Конструктивные изменения автомобиля, например, уменьшение высоты шасси, могут повлиять на работу системы ACC.
• Не используйте систему ACC при движении в условиях плохой видимости, на уклонах и извилистых дорогах, а также на скользких поверхностях (например, на снегу, льду, мокрой или залитой водой дороге).
• При включении ACC автомобиль находится в неподвижном состоянии, когда рулевое колесо поворачивается на большой угол, ACC считает, что водителю необходимо сменить полосу движения, и функция ACC отключается. Если функция Auto Park активна (автомобиль неподвижен), активация ACC приводит к выходу из Auto Park, и автомобиль работает на холостом ходу (функция ACC вышла) или движется на круизе (функция ACC не вышла) при повторном нажатии кнопки Lane Pilot/Adaptive Cruise Control/Up Toggle.
• В следующих случаях рекомендуется обратиться к официальному дилеру Denza для профессиональной калибровки и подтверждения переднего миллиметрового радара и камеры переднего обзора:
• Снимите передний миллиметровый радар/ передний бампер/ переднее ветровое стекло/ камеру переднего вида.
• После новой регулировки развала-схождения из-за биения колес.
• После столкновения с автомобилем.
• Заметите падение производительности системы ACC или прибор, указывающий на отклонение в работе системы.

Пилот полосы движения (ICC)

• Система Lane Pilot (ICC) основана на функциях контроля скорости и поддержания дистанции адаптивного круизконтроля (ACC), а также добавляет функцию помощи автомобилю в сохранении ориентации в текущей полосе движения, что позволяет обеспечить водителю продольный и поперечный контроль в диапазоне скоростей 0~130 км/ч, снижая нагрузку на водителя и обеспечивая безопасные и комфортные условия вождения.
• Когда функция активирована, водитель должен постоянно держать руки на рулевом колесе и при необходимости взять управление автомобилем на себя.
• Longitudinal Assist Control реализуется системой ACC, которая поддерживает фиксированную скорость вашего автомобиля или фиксированные интервалы времени с участником дорожного движения перед вами.

условие активации

• Линии полосы движения свободны в обоих направлениях, и автомобиль находится в центре полосы движения Электронный стояночный тормоз (EPB) находится в отпущенном состоянии.
• Автомобиль находится на передаче "D".
• Автомобиль не имеет заднего заноса.
• Четыре двери и две крышки автомобиля закрыты.
• Основной ремень безопасности водителя пристегнут.
• Электронный контроль устойчивости (ESC) включен, но не активирован.
• Педаль тормоза нажата, когда скорость автомобиля равна 0, или не нажата, когда скорость автомобиля больше 0.
• Скорость этого транспортного средства составляет ≤130 км/ч.
• На приборе нет индикации неисправности связи всей бортовой сети.
• Функция автоматического экстренного торможения не активирована.

Использование

• Функцию ICC можно включить или выключить через центральную консоль → Настройки →DiPilot → экран настроек помощи водителю. Включить и выключить функцию можно только через экран настроек мультимедиа, когда автомобиль находится на передаче "P". При запуске автомобиля система по умолчанию возвращается к предыдущему состоянию настроек.

213 Интерфейс мультимедийных настроек Когда функция

• Lane Pilot включена, пользователь может активировать и деактивировать функцию Lane Pilot одним нажатием ①.
• круизной скоростью по умолчанию. Если текущая скорость меньше 30 км/ч, установите 30 км/ч. Если текущая скорость находится в диапазоне 30~130 км/ч, вы можете установить скорость с помощью кнопок ② "Reset+" и "Setting-" на рулевом колесе, короткое нажатие увеличивает/ уменьшает скорость на 5 км/ч, длительное нажатие увеличивает/ уменьшает скорость на 1 км/ч непрерывно. Короткое нажатие увеличивает/ уменьшает скорость на 5 км/ч, длинное нажатие увеличивает/ уменьшает скорость на 1 км/ч непрерывно.
• При включении системы Lane Pilot (ICC) на приборе загорается индикатор состояния ожидания:.
• При активации функции Lane Pilot (ICC) на приборной панели загорается индикатор состояния активации:. Когда система Lane Pilot (ICC) работает в нормальном режиме, она может двигаться с заданной скоростью или автоматически регулировать расстояние до целевого автомобиля, чтобы неуклонно следовать за ним.

предостережение

• Когда функция включена и активирована, автомобиль находится в диапазоне скоростей от 0 до 130 км/ч:
• Если впереди нет полос движения, боковой контроль системы блокируется и выполняется только адаптивный круиз, а система ICC переходит в режим ожидания.
• Если линии полосы движения впереди хорошо различимы, боковая функция системы активируется автоматически, когда Состояние активации системы ICC.

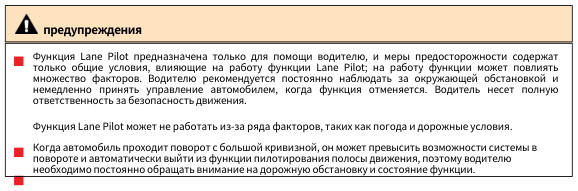

• Lane Pilot (ICC) относится к системе помощи водителю, а не автоматического вождения, водитель должен постоянно контролировать автомобиль, руки нельзя убирать с рулевого колеса, иначе система выйдет из функции после того, как возьмет на себя напоминание.
• На работу системы Lane Pilot (ICC) могут влиять погодные условия, освещенность и четкость линии полосы движения, а эффективность работы может значительно ухудшиться при встречном освещении, на закате, когда дорога покрыта снегом и льдом, а также при сильном износе дорожного покрытия.
• Не используйте функцию Lane Pilot (ICC) на непрерывных поворотах с резкими поворотами (повороты с большой кривизной), на обледенелых и скользких поворотах, а также при погодных условиях (например, сильный туман, сильный дождь, сильный снег и т. д.), которые могут помешать обзору переднего миллиметрового радара или камеры переднего обзора.
• Функции недоступны для сценариев использования:
• Датчик заслонен.
• Суровая погода.
• Срабатывает функция активной безопасности.
• За пределами диапазона скорости движения.
• Чрезмерная кривизна изгибов дороги.

Смена полосы движения (ILCA)

ILCA - это система комфортного вождения, основанная на расширении Lane Pilot (ICC), которая помогает менять полосы движения, когда автомобиль находится в режиме движения ICC и скорость автомобиля составляет от 30 до 130 км/ч при включенных сигналах поворота.

Использование

• Функция переключения полосы движения включается по умолчанию вместе с функцией ICC, и водитель может использовать ее для смены полосы движения, выполнив следующие действия:
• Убедитесь, что система Lane Pilot (ICC) активирована, что на экране приборов отображается индикатор состояния активации и что скорость автомобиля находится в диапазоне от 30 км/ч до 130 км/ч, прежде чем станет доступна функция переключения полосы движения;
• Убедившись в безопасности смены полосы движения, полностью включите сигнал поворота в направлении целевой полосы, и тумблер смены полосы движения перейдет в режим ожидания смены полосы движения;
• Во время смены полосы движения с помощью тумблера водитель должен оставаться в курсе ситуации и при необходимости своевременно взять управление автомобилем на себя;

215 Как только вы окажетесь в целевой полосе, сигналы поворота можно выключить, и тогда система Lane Pilot (ICC) продолжит работу, помогая водителю удерживать автомобиль в центре полосы;

• Система Toggle Lane Change может помочь водителю изменить только одну полосу движения за один раз, она не может менять полосы движения непрерывно, и вам нужно повторить вышеуказанную операцию, чтобы снова изменить полосу движения.
• Отказ от переключения полос движения:
• Смена полосы движения будет отменена, если автомобиль остается на прежней полосе с выключенным или включенным сигналом поворота при движении задним ходом;
• Смена полосы движения будет продолжаться, если автомобиль находится в целевой полосе, а сигнал поворота выключен или включен при движении задним ходом.
• Подождите и уходите:
• Когда система определит, что в данный момент смена полосы движения небезопасна, она перейдет в состояние ожидания смены полосы движения;
• После ожидания в течение определенного периода времени, если все еще нет безопасных условий для смены полосы движения, система завершит смену полосы движения, и вам нужно будет повторить описанную выше операцию, чтобы снова сменить полосу движения.

предостережение

• Ниже перечислены сценарии, в которых эта функция недоступна и водителям следует избегать ее использования, включая, но не ограничиваясь ими: Датчик заслонен; Суровая погода; Срабатывает функция активной безопасности; Выходит за пределы диапазона скорости активированного хода; Сценарии, в которых ICC не работает должным образом (например, чрезмерная кривизна поворотов и т.д.); Следующие цели могут не реагировать, включая, но не ограничиваясь этим: пешеходы, животные, транспортные средства, движущиеся в противоположном направлении; Не признаются следующие цели, включая, но не ограничиваясь ими: мотоциклы, электрические скутеры, трехколесные велосипеды и велосипеды.
• Следующие условия могут привести к нарушению распознавания радара или несвоевременному срабатыванию сигнализации, включая, но не ограничиваясь этим:
• Положение радара ослаблено, смещено или заслонено;
• Экстремальные погодные условия, такие как дождь, снег и дымка;
• Некоторые металлические ограждения и другие дорожные условия.
• ILCA не может быть активирована, когда автомобиль находится в специальных режимах движения, таких как движение с прицепом*, дождь/снег внутри восьмерки, грязь, песок, горы/скалы.

Предупреждение о переднем столкновении (FCW) и автоматическое экстренное торможение (AEB)

Функции предупреждения о переднем столкновении (FCW) и автоматического экстренного торможения (AEB) используют установленные спереди миллиметровый радар и камеру переднего вида для обнаружения автомобилей и пешеходов перед автомобилем. Когда система определяет, что существует риск столкновения автомобиля с автомобилем или пешеходом перед автомобилем, раздаются звуковые и визуальные сигналы, призывающие водителя принять меры по уклонению, и в то же время увеличивается потенциальное тормозное давление, чтобы у водителя было достаточно времени для реакции. Если система определит, что вероятность столкновения продолжает расти, она автоматически задействует тормоза, чтобы помочь водителю избежать столкновения или смягчить последствия столкновения.

Использование

• Пользователи могут включить или выключить функцию предупреждения о переднем столкновении и автоматического экстренного торможения через интерфейс центральной панели управления → →DiPilot →Safety Assistance Settings. Если в предыдущем цикле зажигания функция предупреждения о лобовом столкновении или автоматического экстренного торможения была выключена, то при повторном запуске автомобиля она включится автоматически, а чувствительность предупреждения о лобовом столкновении по умолчанию будет "умеренной"; если в предыдущем цикле зажигания функция предупреждения о лобовом столкновении или автоматического экстренного торможения была включена, то она сохранит статус предыдущей настройки.

Предупреждение о столкновении при движении вперед (FCW)

• Сигнализация безопасного расстояния Если автомобиль движется со скоростью более 65 км/ч и следует за транспортным средством в течение длительного периода времени, система подаст сигнал о безопасной дистанции и загорится индикатор, предупреждая водителя о том, что автомобиль следует за впереди идущим транспортным средством слишком близко.

217 Предварительное оповещение Если система определяет, что существует опасность столкновения между автомобилем и впереди идущим автомобилем при движении со скоростью более 15 км/ч, она выдает визуальное и звуковое предупреждение, при этом загораются индикаторы приборов и одновременно подается звуковой сигнал. Водитель должен своевременно принять соответствующие меры, чтобы обеспечить безопасную дистанцию движения.

• аварийная сигнализация Если автомобиль движется со скоростью более 15 км/ч и водитель вовремя не принимает соответствующих мер после предупреждения, риск столкновения возрастает, система выдает предупреждение, мигает индикатор приборов и может визуальное и тактильное сопровождаться кратковременным предупреждением о торможении. Водитель должен вовремя принять соответствующие меры, чтобы обеспечить безопасную дистанцию движения.

Автоматическое экстренное торможение (AEB)

• Если водитель не реагирует на экстренное предупреждение системы Forward Collision Alert и система определяет, что опасная ситуация еще больше обострилась, включается автоматическое экстренное торможение, чтобы помочь водителю избежать столкновения или смягчить его последствия.
• При срабатывании системы AEB мигает индикатор прибора со звуковым сигналом и текстовым сообщением.

Системные ограничения

• Существует риск, что обнаружение может быть затруднено или задержано в определенных условиях, например, когда цель имеет малую площадь поперечного сечения отражения миллиметрового радара (это может быть велосипед, трехколесный велосипед, четырехколесная конная повозка, мотоцикл или мотороллер), существует риск, что система не сможет подтвердить расстояние до цели перед ней, и может произойти задержка или отсутствие реакции на этот тип транспортного средства.
• Система FCW и система AEB могут быть повреждены или не работать в следующих случаях:
• Идет дождь, снег, туман, есть блики, прямые солнечные лучи или условия освещения сильно меняются.
• Датчик загрязнен, затуманен, поврежден или заслонен.
• В сложных дорожных ситуациях системы FCW и AEB могут оказаться не в состоянии правильно реагировать на Пешеходы или автомобили, которые быстро перемещаются в зоне обнаружения датчика.
• Пешеходы, заслоненные другими объектами.
• Типичный силуэт пешехода невозможно отличить от фона.
• Пешеходы не были обнаружены, например, из-за того, что их закрывала специальная одежда или другие предметы.
• На повороте с очень маленьким радиусом.

предостережение

• Система предупреждения о лобовом столкновении не может гарантировать предотвращение столкновения во всех ситуациях, и система не всегда может четко идентифицировать транспортные средства и пешеходов в сложных дорожных условиях. Система предупреждения о лобовом столкновении может включать неосновные сигналы тревоги и торможения при виде крышек люков, железных плит или дорожных знаков на земле.
• Всегда соблюдайте правила безопасности, следите за дорожной обстановкой и ни в коем случае не используйте автоматический экстренный тормоз вместо обычного торможения.
• Не полагайтесь чрезмерно на систему предупреждения о столкновении и автоматического экстренного торможения, так как это может привести к аварии с тяжелыми травмами или даже смертью. Система является лишь вспомогательным средством, и водитель несет ответственность за соблюдение надлежащей дистанции до впереди идущего автомобиля и контроль скорости. Водитель обязан соблюдать необходимую дистанцию до впереди идущего автомобиля, контролировать скорость и быть готовым затормозить или повернуть, если это необходимо. Водитель должен постоянно контролировать автомобиль и несет полную ответственность за безопасное управление автомобилем.
• Система автоматического экстренного торможения может быть активирована только на скорости более 8 км/ч, снижая скорость автомобиля до 60 км/ч. Нельзя гарантировать точное срабатывание системы в любых условиях, поэтому, пожалуйста, ездите осторожно.
• Функция автоматического экстренного торможения не будет работать должным образом, если электронная система стабилизации кузова выключена или горит лампа неисправности.
• Если система предупреждения о лобовом столкновении выдает предупреждение, водитель должен затормозить, чтобы снизить скорость, или объехать препятствие, повернув в зависимости от дорожной ситуации.
• Если автомобиль долгое время движется рядом с вами, сигнализатор безопасной дистанции предупреждает об этом. Если впереди идущий автомобиль резко затормозит, столкновения избежать не удастся.
• В случае аварийного сигнала система не будет продолжать включать автоматическое экстренное торможение, если водитель подаст сигнал тревоги (например, ударит по рулю, чтобы повернуть, сильно нажмет на педали акселератора и тормоза).
• При длительном движении автомобиля по специальным дорогам, таким как круговые парковки, туннели и т. д., передний миллиметровый радарный датчик может кратковременно выйти из строя из-за особенностей его обнаружения. После выезда на специальную дорогу функция автоматически вернется в нормальное состояние.
• Если поверхность радара или камеры переднего обзора загрязнена или покрыта посторонними частицами, на дисплее комбинированного прибора появится соответствующее сообщение, после чего посторонние частицы на поверхности датчика следует очистить (загрязненная поверхность или посторонние частицы могут вызвать ослепление датчика). Если датчик загрязнен или покрыт посторонними частицами, функции предупреждения о лобовом столкновении и автоматического экстренного торможения отключаются, а после их очистки функции предупреждения о лобовом столкновении и автоматического экстренного торможения работают нормально.

219 Система защиты пешеходов не может преодолеть физические ограничения, поэтому вопрос о том, выдает ли система защиты пешеходов предупреждение, способна ли она затормозить или объехать пешеходов с помощью педали тормоза, решается в зависимости от фактической ситуации. Ответственность за своевременное и эффективное торможение всегда лежит на водителе.

• Защита пешеходов не может полностью полагаться на саму систему, чтобы предотвратить аварии и серьезные травмы.
• В некоторых сложных условиях эксплуатации, например, на извилистых магистралях, функция защиты пешеходов может оказывать нежелательное предупреждающее и тормозное воздействие.
• В случае сбоев в работе системы могут возникать нежелательные сигналы тревоги и тормозные вмешательства, например, из-за смещения угла поворота радара или многофункционального видеоконтроллера.
• Когда срабатывает автоматическое экстренное торможение, водитель может услышать звук "щелчка", поскольку для кратковременного нажатия на тормозные суппорты требуется большое гидравлическое давление.
• Автоматический аварийный тормоз может сработать только при закрытых дверях, пристегнутом ремне безопасности и т.д. Следующие условия могут привести к тому, что автоматический аварийный тормоз не сработает, включая, но не ограничиваясь ими: Двери оставлены открытыми или открыты во время движения. Непристегнутый ремень безопасности или непристегнутый ремень безопасности во время поездки. Водитель сильно нажимает на педаль тормоза. Водитель нажал на газ. Водитель часто переключает педали акселератора и тормоза во время движения.
• Эта система может не всегда достигать оптимального уровня производительности в следующих случаях:
• В случае сильного удара по переднему бамперу в результате аварии или по другим причинам.
• При неправильном накачивании шин или чрезмерном износе шин.
• При установке шин, не соответствующих требованиям.
• При установке шинных цепей.
• При использовании небольшой запасной шины или аварийного комплекта для ремонта шин.
• Обязательно проведите профессиональную калибровку переднего миллиметрового радара у официального дилера Denza, если произойдет следующее:
• Снимите передний миллиметровый радар или многофункциональный видеоконтроллер.
• После выравнивания всех колес.
• После того как автомобиль попал в аварию.
• ACC Производительность системы снижена или ненормальна.
• Не пытайтесь самостоятельно проверить систему автоматического экстренного торможения с помощью таких предметов, как картонные коробки, железные листы, манекены и т.д. Система может работать неправильно, что может привести к аварии.
• AEB не может быть активирована, когда автомобиль находится в специальных режимах движения, таких как дождь, снег, внутренняя восьмерка, грязь, песок и горы.

Предупреждение о перекрестном столкновении при движении вперед (FCTA) и торможение при перекрестном столкновении при движении вперед (FCTB

Системы Forward Cross-Collision Alert (FCTA) и Forward Cross-Collision Braking (FCTB) используют радары миллиметрового диапазона, расположенные на левой и правой сторонах переднего бампера автомобиля, чтобы обнаружить транспортное средство, пересекающее дорогу перед автомобилем в сценарии "автомобиль только начал движение", предупредить водителя и при необходимости автоматически затормозить автомобиль. При движении автомобиля на низкой скорости (FCTA: 10-20 км/ч, FCTB: 4-20 км/ч), когда обнаруживается опасность столкновения между автомобилем и пересекающим боковой проезд перед автомобилем, водитель будет предупрежден визуальным и звуковым сигналами, а при угрозе столкновения автомобиль сам затормозит, чтобы избежать столкновения.

Использование

• Пользователи могут включить или выключить функции предупреждения о боковом столкновении и торможения при боковом столкновении спереди через центральный экран управления → →DiPilot →Safety Assist Settings interface. При запуске автомобиля система по умолчанию переходит в состояние последней настройки.
• Прибор предупреждает вас, когда функция FCTA активна.
• При активации функции FCTB на приборной панели появляется сообщение "Forward Cross-Collision Braking Activated", и автомобиль автоматически задействует экстренное торможение.
• Если функция FCTA/FCTB не работает, измеритель отображает индикатор.

221

предостережение

• Система может помочь водителю в контроле бокового фронта, но она не может заменить субъективное наблюдение и суждение водителя. Водитель должен постоянно контролировать и правильно управлять автомобилем и несет полную ответственность за него.
• Когда целевой автомобиль приближается к нему сбоку на очень высокой скорости, система может оказаться не в состоянии обеспечить достаточную функцию предупреждения.
• Водители должны следить за исправностью системы, а также за состоянием деталей крепления миллиметровых радаров на левой и правой сторонах переднего бампера автомобиля, а если они покрыты грязью, снежинками и другими загрязняющими веществами, то их необходимо своевременно очищать.
• На обнаружение системы может повлиять, например, шум или электромагнитные помехи, что может привести к задержке или помехам. В некоторых случаях эта функция может быть затронута или не работать, возможные случаи включают, но не ограничиваются ими: В последний момент встречный транспорт сменил полосу движения. Целевой автомобиль затенен. Когда площадь поперечного сечения отражения радара цели слишком мала (это может быть велосипед, механическое транспортное средство и т. д.). Непогода, например, дождь или снег. Расположение радара миллиметровых волн ослаблено, смещено или заслонено. Сложные дорожные условия, такие как металлические ограждения. Если автомобиль сильно загружен.
• Все перечисленное ниже приведет к неработоспособности системы, включая, но не ограничиваясь этим: Цель находится вне зоны обнаружения радара миллиметровых волн. Переключатель FCTA/FCTB выключен. Передача не находится в положении "D". Четыре двери открываются. Инициализация системы не завершена. Неисправность радара миллиметровых волн. На таких участках, как крутые повороты и пандусы, встречный транспорт обнаруживается слишком поздно.
• Калибровка датчика радара миллиметровых волн может быть нарушена в результате вибрации или столкновения, что ухудшит работу системы. В этом случае рекомендуется обратиться к авторизованному дилеру Denza.
• Она не может быть активирована, когда автомобиль находится в специальных режимах движения, таких как дождь, снег, внутренняя восьмерка, грязь, песок или горы.

Система помощи при выезде за пределы полосы движения (LDA)

Система Lane Departure Assist (LDA) состоит из двух подфункций: Lane Departure Warning (LDW) и Lane Departure Discontinuance (LDP), обе из которых работают в диапазоне скоростей 60~150 км/ч.

• Предупреждение о сходе с полосы движения (LDW)
• С помощью камеры переднего обзора, расположенной над лобовым стеклом автомобиля, система определяет линии полосы движения на дороге, и когда вы неосознанно отклоняетесь от текущей полосы, система рассчитывает относительное расстояние между вашим автомобилем и линией полосы движения, а также окружающую среду и другие факторы, и включает сигнализацию о сходе с полосы движения, чтобы предупредить вас с помощью значка на приборной панели и тактильных средств (вибрация рулевого колеса), чтобы избежать или уменьшить риски, связанные с отклонением от полосы движения.
• При обнаружении линии полосы движения линия полосы движения на экране прибора отображается белым цветом; при отклонении автомобиля от полосы движения линия полосы движения со стороны автомобиля, отклоняющегося от полосы движения, отображается на экране прибора красным цветом.
• Система предотвращения схода с полосы движения (LDP)
• Линии полосы движения на дороге определяются камерой переднего обзора, расположенной над лобовым стеклом автомобиля. Когда водитель неосознанно отклоняется от текущей полосы движения, система корректирует движение автомобиля, управляя рулевым колесом, чтобы предотвратить отклонение автомобиля от полосы движения, рассчитывая относительное положение собственного автомобиля относительно линии полосы движения, а также учитывая окружающую среду и другие факторы.
• Функция LDP отключена по умолчанию и может быть включена водителем вручную.
• Если во время активации функции LDP водитель убирает руку с рулевого колеса, система активирует сигнализацию отключения рук. Способы подачи сигнала тревоги: текстовое оповещение, отображение значка, звуковой сигнал.

223

Использование

• Пользователь может включить или выключить функции LDW и LDP с помощью центральной панели управления → →DiPilot →Safety Assist. При запуске автомобиля система по умолчанию переходит в состояние последней настройки.
• Когда функция LDW или LDP включена, на счетчике отображается значок.
• При активации функции LDW автомобиль уходит в занос без активного изменения полосы движения водителем. Водителю будет предложено вовремя скорректировать направление движения, чтобы подать сигнал тревоги, а линия полосы движения на боковом приборе отклонившегося автомобиля будет отображаться красным цветом.
• Если во время активации функции LDP руки водителя не находятся на рулевом колесе, прибор предложит водителю взять руль в свои руки во всплывающем окне. Текстовые подсказки зависят от частоты отсоединения: в первый раз, когда водитель отсоединяет руки от рулевого колеса на короткое время, во второй раз, когда водитель отсоединяет руки от рулевого колеса, и в третий раз, когда водитель отсоединяет руки от рулевого колеса, прибор предложит водителю немедленно взять рулевое колесо на себя. Пожалуйста, немедленно примите управление".
• При сбое функции LDW или LDP прибор отображает значок, звуковой сигнал и всплывающее текстовое напоминание.

Системные ограничения

Эта функция может быть затронута или не работать в следующих сценариях, включая, но не ограничиваясь ими:

• Плохая видимость из-за снега, дождя и тумана.
• Переднее ветровое стекло загрязнено, запотело или перед камерой переднего обзора имеется препятствие.
• Блики из-за прямого солнечного света, отражения воды на поверхности дороги, встречного транспорта и т. д.
• Внезапные изменения яркости окружающей среды, например, при въезде/выезде из туннеля.
• Прямые солнечные лучи на дороге в солнечные дни, линии полос движения, нарушенные тенью, и т.д.

предостережение

• Если водитель включает сигнал поворота и меняет полосу движения в направлении сигнала поворота, функция предупреждения о сходе с полосы движения будет отключена.
• Функция предупреждения о сходе с полосы движения может быть отключена, если водитель ведет машину под давлением, линии полосы движения не видны, слишком тонкие, изношенные, размытые или покрыты грязью/снегом.
• Функция предупреждения о съезде с полосы движения может быть подавлена при слишком широких или слишком узких полосах движения, при увеличении или уменьшении количества полос, при короткой смене разметки, например, при въезде на рампу или съезде с автострады, или при затрудненном пересечении линии полосы движения.
• Функция предупреждения о сходе с полосы движения может быть отключена при движении по крутым или извилистым дорогам, когда расстояние до впереди идущего автомобиля слишком мало или когда впереди идущий автомобиль загораживает разметку полосы движения.
• Функция предупреждения о сходе с полосы движения может быть отключена, если автомобиль движется по большой неровности, быстро ускоряется, быстро замедляется или быстро поворачивает руль из-за дорожных условий.
• Трещины на лобовом стекле в поле зрения камеры переднего вида, тонировка лобового стекла автомобиля, добавление несоответствующих покрытий, размещение светоотражающих элементов на приборной панели и любые посторонние предметы, мешающие обзору камеры переднего вида, могут повлиять на правильную работу системы.
• Lane Departure Assist - это система, которая старается максимально предотвратить дрейф автомобиля из полосы движения и не позволяет центрировать автомобиль.
• В целях безопасности вождения не проверяйте функцию предупреждения о сходе с полосы движения самостоятельно. Поле зрения камеры переднего вида не должно быть закрыто объектами или заслонено ярким светом. Функция будет временно отключена, если поле обзора временно закрыто и мешает яркий свет, и может быть восстановлена самостоятельно, когда поле обзора станет нормальным. Если функция не может быть восстановлена самостоятельно, рекомендуется обратиться к авторизованному дилеру Denza.
• Систему предупреждения об уходе с полосы движения рекомендуется отключать в следующих ситуациях:
• При управлении автомобилем в очень спортивном стиле.
• В случае плохой погоды.
• При движении по дорогам низкого качества.
• Не гарантируется признание следующих сценариев, включая, но не ограничиваясь ими:
• Нечеткие линии полос движения.
• Отсутствуют линии полос движения.
• Следующие условия могут привести к ухудшению распознавания или несвоевременному включению функции камеры переднего вида, включая, но не ограничиваясь ими:
• Камера переднего обзора ослаблена, отсоединена или заслонена.
• Экстремальные погодные условия, такие как дождь, снег и дымка.
• Объектив камеры переднего вида частично или полностью закрыт.
• LDW и LDP не могут быть активированы, когда автомобиль находится в специальных режимах движения, таких как движение с прицепом в дождь, снег, внутри восьми, грязь, песок и горы.

225

Приближение и объезд соседних автомобилей (ELKA)

• Система Neighbour Approach and Keep Away (ELKA) определяет линию полосы движения перед автомобилем с помощью камеры высокой четкости, установленной на переднем ветровом стекле, и в сочетании с задним угловым миллиметровым радаром обнаруживает транспортное средство, идущее сзади по соседней полосе, и срабатывает, когда водитель неосознанно отклоняется от полосы движения или когда водитель начинает менять полосу, чтобы предотвратить неосознанное пересечение автомобилем края дороги и избежать столкновения со встречным автомобилем, идущим во встречном направлении, или обгоняющим автомобилем, идущим по соседней полосе, и система определяет риск отклонения собственного автомобиля или риск столкновения между целевыми автомобилями. Когда система определяет, что существует риск отклонения от курса транспортного средства или риск столкновения между целевыми транспортными средствами, система активирует управление электронным усилителем рулевого управления (EPS) для обеспечения обратного крутящего момента, чтобы достичь управления транспортным средством для продолжения движения по текущей полосе.
• Диапазон рабочих скоростей системы: 60 км/ч ~ 150 км/ч.
• Состояние по умолчанию: заводское значение выключено, при запуске автомобиля система по умолчанию переходит в состояние настройки перед последним выключением питания.
• Если во время активации функции ELKA руки водителя не находятся на рулевом колесе, система активирует сигнализацию отключения рук. Способы сигнализации при выключении рук: текстовое оповещение, отображение пиктограмм, звуковой сигнал.

Использование

Пользователь может включить или отключить функцию ELKA через центральный экран управления → →DiPilot → экран настройки системы помощи при движении. По умолчанию система выключена.

• При срабатывании ELKA счетчик отображает мигающий значок, текстовое оповещение о функции и звуковой сигнал.
• Во время срабатывания функции ELKA, если водитель убирает руки с рулевого колеса, включается сигнализация отключения рук, и на приборной панели появляется пиктограмма, предупреждающая об этом водителя.
• Когда ELKA выходит из строя, на дисплее прибора отображается значок. Обратитесь к авторизованному дилеру Denza.

Системные ограничения

В сложных условиях дорожного движения, когда соседние транспортные средства, приближающиеся для объезда, могут быть обнаружены неточно или не могут обнаружить линии полосы движения, система может не работать или ее производительность может значительно снизиться при следующих условиях:

• Плохая видимость из-за снега, дождя и тумана.
• Переднее ветровое стекло загрязнено, запотело или перед камерой переднего обзора есть препятствие.
• Блики из-за прямого солнечного света, отражения воды на поверхности дороги, встречного транспорта и т. д.
• Внезапные изменения яркости окружающей среды, например, при въезде/выезде из туннеля.
• Когда в солнечный день солнце светит прямо на дорогу, а линия полосы движения нарушается тенью деревьев.
• Невозможность распознать границу между дорогой и обочиной: трава, грунт, бордюр и т.д.

предостережение

• Не гарантируется, что будут распознаны следующие сценарии, включая, но не ограничиваясь ими:
• Пешеходы, животные, специальные или экзотические транспортные средства.
• Нечеткие и отсутствующие линии полос движения.
• Следующие условия могут привести к ухудшению распознавания или несвоевременным сигналам с камеры переднего вида, включая, но не ограничиваясь ими:
• Камера переднего обзора ослаблена, отсоединена или заслонена.
• Экстремальные погодные условия, такие как дождь, снег и дымка.
• Объектив камеры переднего вида частично или полностью закрыт.
• Следующие условия могут препятствовать распознаванию или несвоевременному оповещению миллиметровым радаром, включая, но не ограничиваясь ими:
• Расположение радара миллиметровых волн ослаблено, смещено или заслонено.
• Экстремальные погодные условия, такие как дождь, снег и дымка.
• Некоторые металлические ограждения и другие дорожные условия.

227

Распознавание дорожных знаков (TSR)

Система распознавания дорожных знаков (TSR) получает информацию об ограничении скорости на дороге через камеру, и на приборной панели загорается значок ограничения скорости, чтобы побудить водителя держать скорость в разумных пределах.

Использование

• Пользователи могут выбрать чувствительность интеллектуальной сигнализации ограничения скорости на центральном экране управления → →DiPilot →Driver Assistance →Target Speed Offset Value, при этом функции распознавания дорожных знаков и интеллектуальной сигнализации ограничения скорости включены по умолчанию. При запуске автомобиля система по умолчанию переходит в состояние последней настройки.
• Когда система распознает знак ограничения скорости на пути следования автомобиля, на приборной панели появляется значок распознанного ограничения скорости (например, ). Если скорость, отображаемая на приборе, превышает значение ограничения скорости, распознанное системой, плюс интеллектуальное отклонение чувствительности сигнализации ограничения скорости, значок ограничения скорости на приборе будет мигать, напоминая пользователю о недопустимости превышения скорости. Когда система распознает, что знак ограничения скорости снят, или после проезда определенного расстояния, значок напоминания об ограничении скорости исчезает.

предостережение

• Значок напоминания об ограничении скорости на приборной панели отменяется через определенное расстояние после распознавания системой, поэтому водителям необходимо следить за тем, чтобы их скорость не превышала разумных пределов.
• Распознавание дорожных знаков может только завершить идентификацию знаков ограничения скорости, не может идентифицировать другие дорожные знаки, и не участвует в активном управлении транспортным средством, управление транспортным средством всегда остается в руках водителя, пожалуйста, ездите безопасно.
• При наличии нескольких знаков ограничения скорости на соседних полосах движения система распознает знак ограничения скорости с наибольшим значением скорости из всех полос движения для отображения значка напоминания об ограничении скорости.
• Если знаки ограничения веса и ширины не стандартизированы и не соответствуют требованиям национальных правил к размерам, они могут быть ошибочно идентифицированы как знаки ограничения скорости, что приведет к неправильной идентификации.
• Нечеткие, искаженные, наклоненные, отражающие, частично затененные или закрытые знаки ограничения скорости движения приведут к снижению или полному отсутствию распознавания камеры.
• На эффективность распознавания дорожных знаков влияют погодные условия, освещенность и визуальное качество дорожных знаков. Такие условия, как ночь, засветка, закат, дождь, туман, дымка, снежный и ледяной покров, песок и пыль, а также резкие изменения яркости могут привести к снижению способности распознавания и отказу распознавать знаки ограничения скорости.
• Если автомобиль был вовлечен в столкновение или датчик камеры был установлен заново, рекомендуется обратиться к официальному дилеру Denza для калибровки датчика, чтобы избежать влияния на работу системы.

Интеллектуальное управление ограничением скорости (ISLC)

• Интеллектуальный контроль ограничения скорости (ISLC) - это интеграция функции адаптивного круизконтроля (ACC) и функции распознавания знаков ограничения скорости (TSR). После включения функции, когда распознается знак ограничения скорости и автомобиль превышает скорость, система предложит установить крейсерскую скорость ACC в соответствии с распознанным значением ограничения скорости. После получения подтверждения водителя (нажатие кнопки рычага управления скоростью ACC вниз) система автоматически установит крейсерскую скорость ACC на распознанное значение ограничения скорости, чтобы достичь цели, при которой автомобиль не будет превышать скорость.
• Пользователь может включить эту функцию в диапазоне скоростей 60~130 км/ч.

Использование

• Включить или выключить интеллектуальный контроль ограничения скорости (ISLC) можно на центральной консоли → → DiPilot → экран помощи водителю. При запуске автомобиля система по умолчанию переходит в состояние последней настройки.

229 После включения функции, когда установленная круизная скорость адаптивного круиз-контроля (ACC)

• превышает распознанное значение ограничения скорости, система предложит отрегулировать круизную скорость адаптивного круиз-контроля (ACC) до распознанного значения ограничения скорости, и после того, как водитель переключит ключ вниз (Setting-), система автоматически установит круизную скорость адаптивного круиз-контроля (ACC) до распознанного значения ограничения скорости, чтобы достичь цели, что автомобиль не превысит ограничение скорости.

предостережение

• Активация интеллектуального контроля ограничения скорости (ISLC) предполагает, что адаптивный круиз-контроль (ACC)

активен.

• Она не может быть активирована, когда автомобиль находится в специальных режимах движения, таких как Trailer*/Rain/Snow Inside Eight/Sand/Mountain.
• Intelligent Speed Limit Control (ISLC) - это система помощи водителю, которая требует от водителя постоянного контроля над автомобилем.
• На работу интеллектуального контроля ограничения скорости (ISLC) влияют погодные условия, освещенность и визуальное качество дорожных знаков, что может привести к снижению распознавания и отказу распознавать знаки ограничения скорости ночью, при подсветке, закате, дожде, тумане, дымке, снежном и ледяном покрове, песке и пыли, а также при резких изменениях яркости.
• Интеллектуальный контроль ограничения скорости (ISLC) представляет собой комбинацию функции адаптивного круиз-контроля (ACC) и функции распознавания ограничения скорости (TSR), поэтому его следует использовать в соответствии с мерами предосторожности по функции ACC и мерами предосторожности по функции TSR (см. главу ACC и главу TSR).
• Если автомобиль был вовлечен в столкновение или камера была установлена заново, рекомендуется обратиться в сервисный центр Denza для калибровки датчика, чтобы избежать влияния на работу системы.

Интеллектуальный цилиндр дальнего света (IHBC)

Интеллектуальная система дальнего света (IHBC) автоматически включает или выключает дальний свет на скорости более 35 км/ч, используя датчик камеры переднего вида для оценки текущей обстановки на дороге.

Использование

• Пользователь может включить или выключить функцию интеллектуального дальнего света через интерфейс Vehicle Settings → Lights → Exterior Lights. При запуске автомобиля система по умолчанию переходит в состояние последней настройки.
• При активации функции, когда переключатель света находится в положении "Auto" и соблюдаются условия освещенности, система автоматически переключает ближний и дальний свет в соответствии с текущими условиями движения. Когда функция активирована, на приборной панели загорается значок Smart High Beam.
• Когда включена функция интеллектуального дальнего света, на приборе загорается индикатор состояния ожидания:
• Когда функция интеллектуального дальнего света активирована, на приборной панели загорается индикатор состояния активации:.
• Если функция интеллектуального дальнего света не работает, на приборе загорается индикатор состояния неисправности:

предостережение

• Интеллектуальная система дальнего света является вспомогательной функцией для управления освещением, и ее рекомендуется использовать при движении на высоких скоростях, однако система не может полностью заменить водителя, который должен всегда следовать требованиям правил дорожного движения и активно переключать дальний и ближний свет в соответствии с изменениями дорожной обстановки.
• Изменение света подавляется, когда автомобиль находится в высокодинамичном состоянии, например, когда активирована антиблокировочная система тормозов (ABS) или электронный контроль устойчивости (ESC).
• Когда водитель включает противотуманные фары, всепогодные фары, стеклоочистители на высокой скорости, при движении задним ходом, на легкой передаче в не Интеллектуальная система дальнего света выходит из режима Auto, когда он блокируется, а также при слишком ярком внешнем освещении.
• Даже если интеллектуальный дальний свет включен и работает, из-за неизбежных факторов и условий окружающей среды он может сработать неправильно или не сработать, что потребует реакции водителя. Типичные ситуации следующие:
• Когда водитель нажимает на тумблер для выбора дальнего света, выбор водителя имеет приоритет.
• В климатических условиях, которые крайне неблагоприятны для вождения, таких как туман, сильный дождь или снег.
• Участники движения со слабым самоосвещением (например, пешеходы, велосипедисты), железнодорожное или водное движение вблизи дороги, а также участки дороги, на которых присутствуют дикие животные.
• В среде с сильно отражающими пейзажами (например, дорожные знаки на автомагистралях, отражения воды на дорогах и т.д.).
• Если переднее ветровое стекло запотело, загрязнено или покрыто наклейками, украшениями и т.д.
• Если автомобиль участвовал в столкновении или датчики были установлены заново, рекомендуется обратиться к официальному дилеру Denza для калибровки датчиков, чтобы избежать влияния на работу системы.

231

Интеллектуальная система помощи при включении ближнего света (AFS) и автоматическая система выравнивания света (ALS)

Интеллектуальная система помощи при включении ближнего света (AFS)

• Интеллектуальная система ближнего света (AFS), которая автоматически регулирует распределение света ближнего света в зависимости от скорости автомобиля, условий движения и навигационных данных, лучше адаптируясь к потребностям пользователя в освещении ближним светом в различных сценариях вождения. Автоматическая система выравнивания (ALS) для близорукости Система автоматического выравнивания (ALS) может автоматически регулировать угол освещения фар в зависимости от степени загрузки автомобиля и дорожных условий, обеспечивая хорошее освещение для водителя, а ближний свет не слепит других водителей, повышая безопасность вождения в ночное время.
• Включается автоматически вместе с ближним светом.

Использование

• Пользователи могут выбрать опцию "Intelligent Low Beam" через интерфейс Settings → Exterior Light Settings, чтобы включить или выключить Intelligent Low Beam. При запуске автомобиля система по умолчанию возвращается к предыдущему состоянию настроек.
• После включения функции, когда рычажный переключатель света находится в автоматическом режиме и свет соответствует условиям, система управления автоматически переключит распределение света в соответствии с текущими условиями движения, есть три режима: "C", "V", "E", "C", "V" и "E". "Есть 3 режима:
• Режим C: Нормальное распределение света ближнего света с промежуточной шириной и расстоянием.
• Режим V: Зона освещения ближнего света расширяется в стороны, когда поле зрения ближнего света наиболее широкое.
• Режим E: Дальность освещения ближнего света расширяется вперед, когда поле зрения ближнего света находится на большем расстоянии.

Интеллектуальный матричный дальний свет (ADB)

Интеллектуальная матричная система дальнего света (ADB)* - это интеллектуальная система управления дальним светом, которая адаптивно изменяет форму дальнего света в зависимости от дорожных условий. Если ваш автомобиль оснащен системой ADB, система управления, состоящая из датчиков (камер) и приводных цепей, отключает или затемняет часть зон освещения дальним светом при появлении на дороге автомобилей, велосипедов и других объектов.

Описание рабочего состояния

Режим ожидания ADB:

• Функция включена, но не активирована, и на счетчике отображается значок. Активное состояние ADB:
• После включения функции, когда переключатель света находится в автоматическом режиме и свет соответствует условиям, скорость автомобиля превышает Функция активируется на скорости 40 км/ч, когда на приборной панели появляется значок. Состояние неисправности ADB:
• Функция находится в неисправном состоянии, если на дисплее прибора отображается значок. Обратитесь к авторизованному дилеру Denza. Ручное включение дальнего света при включенном переключателе ADB:
• После включения этой функции, если снова переключить переключатель дальнего света вперед, включится ручной дальний свет, и на приборной панели появится значок.

Использование

Пользователи могут включить или выключить интеллектуальный матричный дальний свет и функцию Intelligent LOGO через интерфейс центральной панели управления → Настройки → Освещение → Настройки наружного освещения. При запуске автомобиля система по умолчанию возвращается к предыдущему состоянию настроек.

• При запуске автомобиля система по умолчанию переходит в состояние последней настройки.
• Интеллектуальный LOGO: Пользователи могут включить/выключить подсветку LOGO центрального заднего фонаря с помощью пункта настройки "Интеллектуальный LOGO" в интерфейсе настройки света автомобиля, и подсветка LOGO будет гореть/выключаться вместе с включением/выключением небольшого света при успешном включении/выключении настройки.

233 После включения функции, когда световая передача находится в автоматическом режиме, а свет соответствует условиям, скорость автомобиля превышает 40 км/ч, система будет учитывать текущие условия движения и автоматически выключать или затемнять часть зон освещения дальним светом, чтобы не ослеплять водителей других автомобилей.

• После включения функции, если вы хотите временно деактивировать ее и полностью выключить дальний свет, необходимо один раз переключить переключатель дальнего света назад, в это время значок исчезнет с прибора. Если вы хотите снова активировать функцию после временного отключения, вам нужно еще раз щелкнуть переключателем дальнего света вперед, в это время на приборной панели загорится значок, и дальний свет ADB загорится автоматически при выполнении соответствующих условий.

Примечание

Функция ADB останется включенной после того, как вы несколько раз подряд щелкнете переключателем света обгона.

• После включения функции, если вам нужно временно активировать дальний свет, вы можете переключить переключатель дальнего света вперед еще раз. В это время для ручного включения дальнего света загорается значок, не происходит автоматического выключения или затемнения зон освещения дальним светом, когда на поверхности дороги появляются автомобили, велосипеды и другие цели, необходимо переключить переключатель лампы обгона назад, чтобы выключить дальний свет, во избежание освещения цели бликами.
• После включения функции, если вы временно включили ручной дальний свет, для включения дальнего света ADB переключите переключатель дальнего света вперед один раз, и на приборной панели загорится значок дальнего света ADB; если вы хотите выключить ручной дальний свет, переключите переключатель обгонного света назад один раз, и значок на приборной панели исчезнет.

предостережение

• Интеллектуальная матрица дальнего света (ADB) - это вспомогательная функция управления светом, которую рекомендуется использовать при движении на высокой скорости, но система не может полностью заменить водителя, который должен всегда следовать требованиям правил дорожного движения и активно переключаться между дальним и ближним светом в соответствии с изменениями дорожной обстановки.
• Изменения освещенности подавляются, когда автомобиль находится в высокодинамичном состоянии, например, при активации ABS или системы стабилизации кузова.
• ADB отключается, когда водитель включает противотуманные фары, указатели поворота, стеклоочистители на высокой скорости, при движении задним ходом, при включении света на неавтоматической передаче или при слишком ярком внешнем освещении.
• Даже если интеллектуальный матричный дальний свет включен и работает, из-за неизбежных факторов и условий окружающей среды он может сработать неправильно или не сработать, что потребует реакции водителя. Типичные ситуации следующие:
• Когда водитель нажимает на тумблер для выбора дальнего света, выбор водителя имеет приоритет.
• В климатических условиях, которые крайне неблагоприятны для вождения, таких как туман, сильный дождь или снег.
• Участники движения со слабым самоосвещением (например, пешеходы, велосипедисты), железнодорожное или водное движение вблизи дороги, а также участки дороги, на которых присутствуют дикие животные.
• В среде с сильно отражающими пейзажами (например, дорожные знаки на автомагистралях, отражения воды на дорогах и т.д.).
• Если переднее ветровое стекло запотело, загрязнено или покрыто наклейками, украшениями и т.д.

Пиксельная проекционная система*

Пиксельная проекционная система* может проецировать рисунки и анимацию на землю или стену перед автомобилем, а также работать с интеллектуальными матричными лампами дальнего света (ADB) для реализации функции адаптивного дальнего света, с модулями дальнего и ближнего света для реализации функции освещения и т. д.

• Пиксельная проекционная лампа - это нецветная проекция, которая менее эффективна при ярком свете и рекомендуется для использования ночью или в темных условиях.
• Пиксельные проекционные фонари выполняют функции поиска автомобиля, приветствия при разблокировке/закрытии, вежливого обращения с пешеходами, помощи в определении ширины, помощи при бедствии, а также индивидуальной проекции.

Использование

поиск караванов Пользователи могут послать сигнал о поиске автомобиля с помощью ключа/приложения для мобильного телефона. При получении сигнала пиксельные фары проецируют анимацию поиска автомобиля.

• Пользователи могут включить/выключить функцию с помощью кнопки "Разблокировать приветствие" в интерфейсе настроек → Освещение → Приветственные огни, а когда функция включена, ее можно вызвать, нажав кнопку поиска автомобиля на ключе автомобиля или нажав кнопку "Поиск вспышки и сирены" в приложении для мобильного телефона. функция. При запуске автомобиля система по умолчанию возвращается к предыдущему состоянию настроек.

235 Незапертое приветствие/запертое прощание Когда автомобиль отпирается/запирается, пиксельные проекционные фары воспроизводят анимацию приветствия при отпирании/запирании.

• Пользователи могут включить/выключить эту функцию с помощью кнопок "Unlock Welcome"/"Lock Farewell" в интерфейсе настроек →Lighting→Welcome Light Setting, а также выбрать различные анимации приветствия с помощью режимов приветственного света. При запуске автомобиля система по умолчанию переходит к предыдущей настройке. Вежливость для пешеходов Когда пользователь нажимает кнопку "Пешеход уступи", пиксельные проекторы фар проецируют на землю анимацию перехода зебры, сигнализируя пешеходам о необходимости пройти вперед.
• Когда автомобиль находится на передаче "OK" и включен ближний свет, пользователь может включить/выключить проекцию вежливости для пешеходов с помощью кнопки "Pedestrian Courtesy" в выпадающем меню.

Городской шофер (CHOA)

City Pilot - это функция комфортного вождения. На городских дорогах, охваченных функцией, City Pilot помогает водителю двигаться по маршруту, запланированному навигацией через перекрестки (прямо, поворот налево, поворот направо). и т.д.), проезд светофора, обгон, интеллектуальное избегание препятствий, слияние, сохранение полосы движения, круизное движение, автоматическая смена полосы движения и переключение дороги, а также другие задачи вождения.

Использование

Включение и выключение городского навигатора (CNOA)

• Когда новый пользователь впервые входит в свою учетную запись, ему необходимо просмотреть обучающий видеоролик о функции и пройти тестовые вопросы, прежде чем использовать функцию City Pilot. Когда ваш автомобиль передается другому лицу, рекомендуется выйти из учетной записи, чтобы избежать потенциальных рисков для безопасности.
• Индивидуальные настройки можно выполнить, выбрав функцию "Smart Driving Pilot" на центральной панели управления → Настройки →DiPilot→ Экран настроек помощи водителю. Отклонение от ограничения скорости: Вы можете установить целевое значение отклонения скорости при активной функции City Pilot. Вы можете выбрать фиксированное значение (регулировка крейсерской скорости в соответствии с фиксированным значением, применимым ко всем дорогам) или процентное значение (регулировка крейсерской скорости в соответствии с процентом от обнаруженного ограничения скорости на дороге).
• Если вы используете эту функцию впервые, рекомендуется переключить переключатель голосового оповещения в положение "Подробно" (Настройки → Звук → Интеллектуальные оповещения → Голосовое оповещение для функции помощи водителю → Подробно), чтобы вы могли лучше понять состояние функции и взять на себя управление временем. Городской навигатор (CNOA) функционально готов!
• После того как пользователь установит навигацию в интерфейсе навигационной карты, подтвердит маршрут навигации и выедет на городскую дорогу, охваченную функцией, функция перейдет в состояние ожидания, в это время на экране прибора появится значок. Это состояние означает, что пользователь может использовать функцию. Активация городского навигатора (CNOA)
• Когда функция City Pilot готова, вы можете активировать ее одним нажатием на лепестки рулевого колеса влево/вправо. Выход из системы City Navigator (CNOA)
• При активном режиме City Pilot можно выйти из него одним движением лепестков рулевого колеса влево/вправо, нажатием кнопки на рулевом колесе или педали тормоза.
• Когда автомобиль выходит за пределы зоны действия функции City Pilot, система сигнализирует о выходе из режима City Pilot, требуя, чтобы вы вовремя взяли управление автомобилем на себя для обеспечения безопасности движения. Обновление или понижение версии системы City Navigator (CNOA)
• Когда система City Pilot активна, вы можете понизить статус с City Pilot до Lane Pilot (ICC), нажав на значок в центральном интерфейсе навигационной карты и подтвердив его дважды в течение 5 с; и повысить статус с ICC до City Pilot, снова нажав на значок и подтвердив его дважды в течение 5 с. набирать скорость по собственной инициативе При активной функции City Pilot вы можете нажать на педаль акселератора, чтобы автомобиль отреагировал на ваше ускорение, и в этот момент City Pilot приостановит контроль над ускорением и замедлением автомобиля, пока вы не отпустите педаль акселератора, чтобы возобновить первоначальный контроль над целевой скоростью.
• Если вы постоянно нажимаете на педаль газа в течение более определенного времени или скорость превышает 85 км/ч, функция отключится, пожалуйста, обратите внимание на то, чтобы вовремя принять управление, чтобы обеспечить безопасность вождения.

237

Примечание

Система будет определять, держит ли пользователь руль в режиме реального времени, и когда система предложит взять руль в свои руки, пользователь должен немедленно взять руль в свои руки, чтобы избежать опасных ситуаций. Если пользователь проигнорирует запрос системы и не возьмет руль вовремя, система будет продолжать запрашивать управление, пока пользователь не возьмет руль в свои руки.

Требования к активации городского навигатора (CNOA)

• Разрешить права на использование позиционирования.
• Завершите изучение функций и включите функциональный выключатель.
• Транспортные средства находятся на городских дорогах с функциональным покрытием.
• Линии двусторонней полосы движения свободны, а самоходные транспортные средства находятся в центре полосы.
• Электронный ручной тормоз не был включен.
• Передача автомобиля находится в переднем положении (D).
• Автомобиль не имеет заднего заноса.
• Четыре двери и две крышки автомобиля закрыты.
• Основной ремень безопасности водителя пристегнут.
• Электронная система стабилизации кузова не выключена.
• Скорость этого транспортного средства составляет ≤130 км/ч.
• Педаль тормоза нажата, когда скорость автомобиля равна 0, или педаль тормоза не нажата, когда скорость автомобиля больше 0.
• Функция автоматического экстренного торможения (AEB) не активирована.

предостережение

• Система City Pilot основана на функциях адаптивного круиз-контроля (ACC), Lane Pilot (ICC) и ICA, поэтому при ее использовании необходимо соблюдать меры предосторожности для функций ACC, ICC и ILCA. Предмет.
• Функция City Pilot может неправильно въезжать/выезжать на рампу или менять полосы движения, если ее функциональность ограничена, поэтому будьте внимательны и готовы вручную сливаться/выезжать на рампу или менять полосы движения, чтобы правильно въехать или выехать на рампу или перекресток.
• Ограничения скорости на дорогах, указанные City Pilot, не всегда точны, поэтому необходимо следить за дорожной обстановкой, дорожными условиями и знаками ограничения скорости и двигаться в безопасном и соответствующем правилам дорожного движения диапазоне скоростей.
• Учебные курсы по функции City Pilot предоставляются в качестве дополнения к руководству пользователя и не заменяют инструкций по использованию функции. Пожалуйста, прочтите все разделы данного руководства, касающиеся City Pilot, вы должны знать об этих ограничениях перед использованием функции.
• В некоторых случаях система будет испытывать трудности при оказании помощи водителю, что может привести к сбоям или задержкам в работе; возможные ситуации включают, в частности, следующие:
• Сложная дорожная обстановка:
• Резкие повороты или непрерывные изгибы.
• Узкие дороги.
• Аварии, строительство, временное закрытие дорог.
• Мокрые/ледяные дороги.
• Чрезмерный износ или нечеткие, скрытые или исчезающие линии полос движения, наложение старой и новой разметки, временные корректировки или быстрые изменения, связанные с дорожным строительством (например, раздвоение, пересечение или слияние полос движения).
• Сложные транспортные развязки.
• Повышенная интенсивность движения или изменение дорожных условий.
• Развороты, слияния и съезды с автомагистралей и других дорог.
• Территории, не охваченные такими функциями, как пункты взимания платы, перекрестки и обычные городские дороги.
• Здесь нет жесткой разделительной полосы с противоположной проезжей частью.
• Выделенные полосы (аварийные полосы, немоторизованные полосы, выделенные полосы).
• Туннели, высокие горы, многоэтажные возвышенности и другие места, влияющие на высокоточное позиционирование и передачу сетевых сигналов.
• Суровая погода:
• Темнота или плохая видимость (вызванная неблагоприятными погодными условиями, такими как сильный дождь, снег, густой туман и т.д.).
• На дорогах встречаются опасные участники движения:
• Внезапно появляющиеся автомобили, назойливые пешеходы или препятствия, возникающие из ниоткуда.
• Встречные транспортные средства или неподвижные объекты (включая неподвижные аварийные автомобили, предупреждающие конусы, предупреждающие знаки и нерегулярные объекты).
• Есть уязвимые участники дорожного движения - пешеходы, велосипедисты и мотоциклисты.
• Количество датчиков ограничено:
• Сильный свет (из-за света встречных фар или прямых солнечных лучей и т.д.), слабый свет, экстремальный контраст света.
• Поврежденные или заблокированные датчики, вызванные осадком, льдом, снегом, столкновениями и т.д.

239

Система High Speed Navigation Assisted Driving (HNOA) имеет функцию комфортного вождения. На автомагистралях с функциональным покрытием и городских скоростных дорогах система HNOA помогает водителю выполнять такие задачи, как въезд/выезд на рампу, соблюдение полосы движения, круизное движение, автономная смена полосы движения и объезд/объезд некоторых препятствий в соответствии с навигационным планом.

условие активации

• Разрешить права на использование позиционирования.
• Завершите изучение функций и включите функциональный выключатель.
• Автомобиль находится на автомагистрали или городской скоростной дороге с функциональным покрытием.
• Линии двусторонней полосы движения свободны, и этот автомобиль находится в центре полосы.
• Электронный ручной тормоз не был включен.
• Автомобиль находится на передаче "D".
• Автомобиль не имеет заднего заноса.
• Четыре двери и две крышки автомобиля закрыты.
• Основной ремень безопасности водителя пристегнут.
• Система электронного контроля устойчивости (ESC) не выключена.
• Скорость этого транспортного средства составляет ≤130 км/ч.
• Педаль тормоза нажата, когда скорость автомобиля равна 0, или педаль тормоза не нажата, когда скорость автомобиля больше 0.
• Функция автоматического экстренного торможения (AEB)* не активирована.

Использование

• Когда новый пользователь впервые входит в свою учетную запись, ему необходимо просмотреть обучающий видеоролик о системе высокоскоростного навигационного сопровождения (HSNDS) и пройти тестовый вопрос перед использованием HSNDS.

• Пользователи могут выбрать функцию High Speed Navigation Assist Driving через экран Multimedia →DiPilot→Driver Assistance Settings после авторизации доступа к позиционированию.

→ Звуковой дисплей → Интеллектуальное напоминание, чтобы включить переключатель голосового оповещения для лучшего понимания состояния функции и контроля времени переключения.

• Высокоскоростная навигационная система помощи при вождении в режиме ожидания После того как пользователь задает навигацию в интерфейсе навигационной карты, подтверждает маршрут навигации и выезжает на автомагистраль или городское скоростное шоссе, поддерживаемое функцией, система высокоскоростной навигационной помощи переходит в состояние ожидания, и в это время на приборной панели отображается значок, который указывает, что пользователь может использовать функцию HNOA.
• Активация высокоскоростной системы помощи при вождении с навигацией В режиме ожидания пользователь может активировать его функции, переключая левый и правый подрулевые лепестки.

241 При активации система высокоскоростного навигационного ассистирования работает в обычном режиме.

• На приборной панели отображается значок, сопровождаемый голосовой подсказкой.
• Высокоскоростная система навигации Exit Navigation Assist Driving System Если функция HNOA активна, пользователь может выйти из нее, набрав один раз лепестки рулевого колеса влево/вправо или нажав кнопки на рулевом колесе или нажав на педаль тормоза;
• Когда автомобиль выходит за пределы зоны действия функции HNOA, система сигнализирует о том, что HNOA вот-вот выйдет. В этом случае необходимо вовремя взять автомобиль под контроль, чтобы обеспечить безопасность движения.
• Высокоскоростные навигационные приборы для повышения или понижения скорости движения В состоянии активации, если пользователь нажмет на значок высокоскоростной навигационной помощи в центральном интерфейсе навигационной карты, а затем повторно нажмет на значок в течение 5 с для вторичного подтверждения, высокоскоростная навигационная помощь будет понижена до интеллектуального круиз-контроля (ICC); если пользователь снова нажмет на значок и повторно нажмет на значок в течение 5 с для вторичного подтверждения, интеллектуальный круиз-контроль (ICC) будет повышен до высокоскоростного навигационного содействия вождению.
• Функция высокоскоростной навигационной помощи при вождении не будет автоматически повышена после понижения статуса путем нажатия на значок на центральном интерфейсе навигационной карты и подтверждения понижения; если она была понижена автоматически из-за невыполнения условий активации, она будет автоматически повышена, когда условия снова будут выполнены.
• набирать скорость по собственной инициативе В активированном состоянии пользователь может нажать на педаль акселератора, чтобы активно ускорить автомобиль, система приостанавливает управление ускорением и замедлением автомобиля; после того как пользователь отпускает педаль акселератора, система возобновляет первоначальный контроль целевой скорости.
• Если пользователь непрерывно нажимает на педаль акселератора более определенного времени или скорость превышает 135 км/ч, система высокоскоростного навигационного ассистирования выйдет из работы, поэтому, пожалуйста, обратите внимание на то, чтобы вовремя принять управление, чтобы обеспечить безопасность вождения.
• руки на руле Функция высокоскоростного навигационного ассистирования в режиме реального времени определяет, держит ли пользователь руль, и когда прибор предложит взять управление на себя, пользователь должен немедленно взять руль в руки, чтобы избежать опасности. Если пользователь проигнорирует запрос на управление и не возьмет руль в руки вовремя, система будет продолжать выдавать запрос на управление, пока пользователь не возьмет руль в руки.

Системные ограничения

• Система HNOA построена на трех функциях - адаптивном круиз-контроле (ACC), интеллектуальном круизконтроле (ICC) и циферблатной смене полосы движения (ILCA), поэтому при их использовании важно соблюдать меры предосторожности для всех этих трех функций.
• Бывают случаи, когда система HNOA не может правильно въехать/выехать на полосу движения или сменить полосу, поэтому будьте бдительны и готовы вручную слиться/выехать на полосу движения или сменить полосу, чтобы правильно въехать или выехать на полосу движения или перекресток.
• Ограничения скорости на дорогах, на которые ссылается система HNOA, не всегда точны, поэтому пользователь должен всегда учитывать дорожные условия, дорожную обстановку и знаки ограничения скорости и двигаться в безопасном и соответствующем требованиям диапазоне скоростей.
• В некоторых случаях система будет испытывать трудности при оказании помощи водителю, а система обнаружения может быть затронута или отложена, возможные сценарии включают, но не ограничиваются ими: Сложная дорожная обстановка:
• Резкие повороты или непрерывные изгибы.
• Узкие дороги.
• Аварии, строительство, временное закрытие дорог.
• Мокрые/ледяные дороги.
• Чрезмерный износ или нечеткие, скрытые или исчезающие линии полос движения, наложение старой и новой разметки, временные корректировки или быстрые изменения, связанные с дорожным строительством (например, раздвоение, пересечение или слияние полос движения).
• Сложные транспортные развязки.
• Повышенная интенсивность движения или изменение дорожных условий.
• Развороты, слияния и съезды с автомагистралей и других дорог.
• Территории, не охваченные такими функциями, как пункты взимания платы, перекрестки и обычные городские дороги.
• Здесь нет жесткой разделительной полосы с противоположной проезжей частью.
• Выделенные полосы (аварийные полосы, полосы для немоторизованного транспорта, полосы для служебного транспорта).
• Туннели, высокие горы, многоэтажные высотки и другие места, влияющие на высокую точность позиционирования и передачу сетевого сигнала. Неблагоприятная погода:
• Темнота или плохая видимость (вызванная неблагоприятными погодными условиями, такими как сильный дождь, снег, густой туман и т.д.). Опасные участники дорожного движения:
• Внезапно появляющиеся автомобили, назойливые пешеходы или препятствия, возникающие из ниоткуда.
• Встречные транспортные средства или неподвижные объекты (включая неподвижные аварийные транспортные средства, предупреждающие конусы, предупреждающие знаки и нерегулярные объекты).
• Есть уязвимые участники дорожного движения, такие как пешеходы, велосипедисты и мотоциклисты. Использование датчиков ограничено:
• Сильный свет (из-за света встречных фар или прямых солнечных лучей и т.д.), слабое освещение, экстремальный контраст света.
• Поврежденные или заблокированные датчики, вызванные осадком, льдом, снегом, столкновениями и т.д.

243 Помехи или препятствия, создаваемые самостоятельно установленными объектами (например, багажниками для велосипедов) в задней части автомобиля.

• Препятствие, вызванное нанесением или наклеиванием на автомобиль чрезмерного количества краски (изменение толщины краски) или клеящих средств (например, ленты, наклейки и т.д.).
• Кузовные панели повреждены или не выровнены.

Система мониторинга водителя (DMS)

Система мониторинга водителя (DMS) включает в себя функции напоминания об усталости водителя, напоминания об отвлеченном вождении, напоминания о звонках по ручному телефону и т. д. В основном она использует камеру системы мониторинга водителя для съемки окружающей среды, отслеживает и оценивает состояние вождения водителя на месте в автомобиле, а также своевременно напоминает водителю о необходимости осторожного вождения и внимания к безопасности вождения в соответствии с результатами оценки.

Использование

• Эта функция использует камеру системы

• мониторинга водителя, расположенную в основном положении А-стойки водителя. Перед использованием убедитесь, что сдвижная крышка камеры системы мониторинга водителя открыта и не мешает.
• Питание всего автомобиля находится в включение/выключение функции помощи водителю при мониторинге через центральный экран управления → → Вождение → Cockpit Sense.
• Когда привилегии камеры включены, а кнопка Driver Monitoring Assist выключена, камера Driver Monitoring Assist продолжает нормально следить за обстановкой, но предупреждения о мониторинге водителю не отправляются.

245 По сравнению с режимом низкой чувствительности, стандартным режимом и режимом высокой чувствительности, чувствительность предупреждения об усталости водителя, предупреждения об отвлеченном вождении и предупреждения о звонках по ручному телефону выше, и водитель может переключаться в зависимости от реальных потребностей.

предостережение

• Система мониторинга водителя является вспомогательной и не может гарантировать, что она будет эффективной для выявления и предупреждения во всех ситуациях. Она не заменяет субъективного наблюдения и суждения водителя, который должен постоянно контролировать автомобиль, вести машину надлежащим образом, соблюдать все правила дорожного движения и нести полную ответственность за безопасность автомобиля.
• На надлежащее функционирование системы помощи водителю и ее точность могут влиять различные факторы, включая, но не ограничиваясь ими:
• Разрешение автомобильной камеры не включено.
• Функция Driver Monitoring Assist выключена.
• Камера системы Driver Monitoring Assist заслонена или сдвижная крышка камеры открыта не полностью.
• Когда камера системы помощи водителю подвергается воздействию прямого света.
• Лицо водителя частично освещено светом или черты лица неполные.
• Водители, носящие очки с инфракрасной блокировкой или очки с толстыми линзами для близоруких.
• Когда водитель надевает маску или другой предмет, закрывающий его лицо.
• Водитель сидит в необычной позе, выходящей за рамки обычной позы водителя, или лицо водителя находится в слепой зоне камеры.

Светофорное оповещение (TLA)

Функция Traffic Light Alert (TLA) - это функция помощи водителю, которая распознает сигналы светофора, относящиеся к автомобилю, с помощью камеры переднего вида и отображает текущий статус дорожных указаний для водителя.

Использование

• Включить или выключить функцию Traffic Light Alert (TLA) можно через центральную консоль → → DiPilot → экран Driver Assistance Settings. При запуске автомобиля система по умолчанию запоминает последнее состояние настроек.
• Когда система TLA обнаруживает круговой сигнал светофора или стрелки, она отображает соответствующий круговой сигнал светофора или стрелки на дисплее прибора.
• Когда система TLA обнаруживает изменение состояния светофора, значок светофора на приборной панели начинает мигать, предупреждая вас об этом.

предостережение

• В зависимости от дорожных и транспортных условий система TLA может не работать должным образом в следующих местах:
• Железнодорожные переезды;
• Платные дороги;
• Пешеходный доступ;
• Временные светофоры;
• Светофоры для велосипедных и пешеходных переходов, указатели наличия проезжей части и т.д;
• Сложные транспортные развязки;
• Неблагоприятные погодные условия, такие как дождь, снег, туман, дым, град, песок и дымка, а также слишком яркие или слишком темные сцены с задним освещением;
• Светофоры, за исключением круговых светофоров и стрелочных светофоров, требуемых по закону, которые не соответствуют правилам дорожного движения или установлены не в соответствии с этими правилами.

Предупреждение об угловой скорости (CSW)

Функция предупреждения о превышении скорости в повороте (CSW) призвана помочь вам повысить безопасность при прохождении поворотов. CSW напоминает вам о необходимости обратить внимание на безопасность, когда ваш автомобиль собирается войти в поворот или когда он превышает безопасную скорость на повороте при движении по кривой. Функция CSW включает в себя предупреждения о скорости перед поворотом и в середине поворота и может быть активирована только в ручном режиме вождения.

Использование

• Функцию CSW можно включить или выключить с помощью центральной панели управления → →DiPilot →Safety Assist →Curve Speed Alert. При запуске автомобиля система по умолчанию переходит в состояние настройки перед последним выключением питания.
• Функция напоминания о превышении скорости на повороте по умолчанию переходит в режим ожидания после включения питания всего автомобиля, никаких других действий не требуется. Система предупредит водителя об опасных ситуациях с помощью текстовых и звуковых оповещений, снижая тем самым риск аварии.
• Функция предупреждения о превышении скорости на повороте содержит две функции: предупреждение о превышении скорости перед поворотом и предупреждение о превышении скорости на повороте.

предостережение

• Функция CSW может быть активирована только при скорости автомобиля в диапазоне 30~130 км/ч.
• CSW можно активировать только в том случае, если радиус изгиба находится в диапазоне 50-1000 м.
• Она не может быть активирована, если автомобиль находится в режимах движения "дождь", "снег", "внутренняя восьмерка", "грязь", "песок" и "горы".

головной дисплей

Heads Up Display (HUD) проецирует важную информацию, такую как скорость, навигация, ограничение скорости, адаптивный круиз-контроль ACC, сход с полосы движения, мониторинг слепых зон и т.д. на стекло переднего ветрового стекла, которое отражает эту информацию обратно в поле зрения водителя, что позволяет избежать частого переключения фокуса человеческого глаза и повысить безопасность вождения.

Использование

• Пользователь может включить или выключить функцию HUD через центральный экран → → Sound Display.
• По заводскому умолчанию HUD включен, и у него есть экран; если нажать кнопку выключения, у HUD нет экрана. При перезапуске автомобиля система запоминает состояние последней настройки.

Блокировка.

• Регулировка яркости: настройка яркости виртуального изображения HUD, от 0 до 10, 11 стопов, по умолчанию 5. Блокировка.
• Регулировка угла: регулировка угла виртуального изображения HUD, всего 11 стопов, значение по умолчанию - 0°.
• Настройка режима: выберите Классический режим или Снежный режим в зависимости от условий использования, по умолчанию установлен Классический режим.

249 Дополнительное содержимое дисплея: вы можете выбрать два вида содержимого: безопасная помощь при вождении fusion и динамическая навигация, а по умолчанию все они включены. Нажмите кнопку, чтобы переключиться в выбранное состояние, указывающее на то, что HUD отображает элемент; нажмите еще раз, чтобы снять флажок с состояния и закрыть элемент.

Примечание

Убедитесь в том, что головной дисплей не загорожен. Протрите пыль с пылевой панели дисплея мягкой хлопчатобумажной тканью или бумажным полотенцем. Убедитесь, что вода или другие жидкости не попадают в отверстие головного дисплея.

Обнаружение наследства у детей (CPD)

Система обнаружения оставленных детей (CPD) - это дополнительная функция напоминания, которая определяет, не оставлены ли живые существа на втором ряду сидений в автомобиле после того, как автомобиль был выключен, а двери закрыты или заблокированы. При обнаружении живого существа система предупредит вас миганием фар и звуковым сигналом, а также включит кондиционер для регулирования температуры. Предупреждение можно отменить, открыв двери.

Использование

Пользователи могут войти на страницу обнаружения детей, оставшихся без присмотра, через центральный экран управления → → Cockpit Sense, с четырьмя вариантами настройки функции: "Вкл.", "Выкл.", "Стандарт", "Задержка".

• Если выбрано значение "Off", функция обнаружения детей, оставшихся без присмотра, отключается;
• При каждом включении автомобиля состояние переключателя запоминает последние настройки пользователя.
• Если выбрано значение "Отложить", напоминание будет отложено примерно на 5 минут.

Реакция системы

• Когда функция включена и "Стандарт":
• Выключите и заблокируйте автомобиль, система сначала обнаружит живое тело, оставленное в автомобиле, и в течение 10 с начнет подавать сигнал тревоги. (мигающие огни и сирена) в течение примерно 3 с.
• Когда питание отключено, а автомобиль не заперт, система впервые обнаруживает, что в машине осталась живая форма, и в течение 300 с начинает подавать сигнал тревоги (мигающие огни и сирена), который длится около 3 с.
• Когда функция включена и "Задержка":
• Когда питание отключается, чтобы закрыть двери, и система впервые обнаруживает, что в автомобиле осталась живая форма, начальное оповещение (мигающие огни и сирена) начинается в течение 5 минут и длится примерно 3 с.
• Если первоначальное напоминание не отменено:
• Оповещение об эскалации (мигающие огни и сирены) начинается в течение 90 с и длится примерно 25 минут.
• Включите кондиционер примерно через 3 минуты после напоминания об обновлении и проработайте около 30 минут.
• Когда начнется первоначальное напоминание, обновление и вмешательство, система отправит напоминания и SMS в приложение "Denza".

Система безопасности в слепых зонах (BSA)

Система Blind Zone Safety Assist включает в себя функции мониторинга слепых зон (BSD), напоминания о безопасности при открывании дверей (DOW), предупреждения о столкновении сзади (RCW), предупреждения о столкновении сзади (RCTA) и торможения при столкновении сзади (RCTB). Задний угловой миллиметровый радар, расположенный на левой и правой сторонах заднего бампера автомобиля, определяет обстановку позади автомобиля и напоминает о необходимости осторожного вождения и своевременного внимания к безопасности движения.

251 Контроль слепых зон (BSD)

• Когда автомобиль движется (со скоростью 15~150 км/ч)
• и в слепой зоне соседней полосы появляется транспортное средство или быстро приближающийся автомобиль на соседней полосе, загорается предупреждающий индикатор на соответствующем боковом наружном зеркале заднего вида. в это время включен сигнал поворота с той же стороны и происходит смена полосы движения или потенциальная смена полосы движения, предупреждающий индикатор на наружном зеркале заднего вида начнет мигать, указывая на то, что продолжать смену полосы движения может быть опасно, пожалуйста, обратите внимание на безопасное вождение.

Предупреждение о безопасности при открывании двери (DOW)

• Когда автомобиль неподвижен и двери не заперты, а со стороны или сзади по соседней полосе к нему приближается движущийся объект, например велосипед или автомобиль, функция напоминания об открывании дверей предупредит водителя о приближении автомобиля с помощью сигнальной лампы наружного зеркала заднего вида, а на приборной панели появится всплывающее окно, напоминающее о приближении автомобиля. Если водитель или пассажир попытается открыть дверь в это время, предупреждающий свет наружного зеркала заднего вида начнет мигать и сопровождаться звуковым напоминанием. Предупреждение о заднем столкновении (RCW)
• Когда автомобиль, движущийся сзади по полосе, быстро приближается и возникает риск столкновения, функция предупреждения о столкновении сзади (RCW) включает аварийные сигнальные огни автомобиля (двойные мигающие огни), чтобы предупредить водителя автомобиля, движущегося сзади, о возможном риске столкновения, и в то же время система предупреждает водителя автомобиля с помощью сигнальных огней на наружных зеркалах, чтобы он знал о риске столкновения. Предупреждение о заднем поперечном столкновении (RCTA)
• При движении задним ходом функция Rear Lateral Collision Alert обнаруживает другие автомобили, движущиеся в слепой зоне позади автомобиля. Если она обнаруживает риск столкновения между собственным автомобилем и автомобилем, пересекающим задний ряд, она предупреждает водителя с помощью подсказок на приборной панели и звуковых сигналов, чтобы снизить вероятность столкновения. Торможение при заднем столкновении (RCTB)
• Функция торможения при боковом столкновении сзади используется для предупреждения и помощи водителю в торможении, если при выезде с перпендикулярного/наклонного парковочного места возникает опасность столкновения с пересекающим дорогу транспортным средством, что помогает избежать столкновения с ним, особенно если поле зрения водителя загораживает припаркованный рядом автомобиль.

Использование

• Пользователи могут включать или выключать соответствующие функции через центральный экран управления → →DiPilot → Интерфейс настройки системы помощи при безопасности → Мониторинг слепых зон, предупреждение о столкновении при движении задним ходом, предупреждение о безопасности при открывании дверей, предупреждение о столкновении при движении задним ходом, интерфейс настройки торможения при столкновении при движении задним ходом.
• При запуске автомобиля система по умолчанию переходит в состояние последней настройки;
• Если система Blind Zone Assist выключена: соответствующий индикатор функции в интерфейсе прибора отсутствует;
• Blind Zone Assist Standby: Если условия движения автомобиля, такие как скорость, передача и т.д., не удовлетворяют ни одной из функций, на приборной панели отображается белый индикатор, и функция не активируется;
• Когда активна система помощи в слепых зонах: на приборной панели отображается синий индикатор, указывающий на то, что функция активна;
• В случае неисправности системы помощи при движении в слепых зонах на приборе загорается индикатор состояния неисправности.

Системные ограничения

• В некоторых случаях система будет испытывать трудности при оказании помощи водителю, а система обнаружения может быть затронута или отложена, возможные сценарии включают, но не ограничиваются ими:
• В последний момент встречный транспорт сзади изменил полосу движения.
• На таких участках, как крутые повороты и пандусы, встречный транспорт сзади обнаруживается слишком поздно.
• Относительная скорость автомобиля сзади превышает 80 км/ч.
• Целевой автомобиль затенен.
• Когда целевое транспортное средство имеет слишком маленькую площадь поперечного сечения отражения радара (это может быть велосипед, мототранспортное средство и т. д.).
• Радиус поворота слишком мал, или при входе и выходе из поворота.
• Непогода, например, дождь или снег.
• Положение радара ослаблено, смещено или заслонено.
• Некоторые металлические ограждения и другие дорожные условия.
• Не разрешается реагировать на следующие цели, включая, но не ограничиваясь ими: пешеходы, животные.
• Существуют такие эффекты, как интерференция электромагнитных волн в окружающей среде.

253

предостережение

• Системы Blind Zone Safety Assist и Rear Assist помогают водителю контролировать слепые зоны левого и правого зеркал, но не заменяют субъективную оценку водителя и не заменяют использование внутренних и наружных зеркал. Водитель должен постоянно контролировать и правильно управлять автомобилем и несет полную ответственность за него.
• Системы Blind Zone Safety Assist и Rear Assist могут не обеспечить достаточного предупреждения, если целевой автомобиль приближается к себе сзади на очень высокой скорости.
• Водитель должен убедиться, что система безопасности слепых зон работает должным образом, детали установки радара безопасности слепых зон должны поддерживаться в хорошем состоянии, например, покрытые грязью, снегом и другими препятствиями, должны быть своевременно очищены.
• В некоторых условиях обнаружение может ухудшиться или замедлиться, и существует риск, что система не сможет распознать цель, если площадь поперечного сечения радиолокационного отражения целевого транспортного средства слишком мала (это может быть велосипед, моторизованное транспортное средство и т. д. или пешеход), что может привести к ложной тревоге. Кроме того, на обнаружение системой могут влиять, например, шумы или электромагнитные помехи, которые могут вызывать задержки или помехи.
• Система Blind Zone Safety Assist предупредит вас, если в качестве обнаруженной цели неправильно выбрана не связанная с ней цель сбоку или сзади, например, большой барьер на обочине во время строительства дороги, большой рекламный щит на обочине, светоотражатель в туннеле или другие объекты с большой площадью отражающего сечения.
• Не гарантируется распознавание следующих целей, включая, но не ограничиваясь ими: мотоциклы, транспортные средства, работающие на аккумуляторах, трехколесные велосипеды, велосипеды и пешеходы.
• Системы Blind Zone Safety Assist и Rear Assist не будут работать в режиме Drive with Trailer.
• Контроль слепых зон не работает при движении задним ходом.
• Калибровка датчиков Blind Zone Safety Assist и Rear Assist Radar может быть нарушена в результате вибрации или столкновения, что ухудшит работу системы. В этом случае водителю рекомендуется обратиться к официальному дилеру Denza.

звуковой сигнал низкой скорости

функция системы

Звуковая система предупреждения о низкой скорости (AVAS) - это звук, который предупреждает пешеходов о приближающихся автомобилях, когда автомобиль движется на низкой скорости.

• Когда автомобиль движется вперед:
• Когда скорость автомобиля составляет 0 км/ч<V≤20 км/ч, звук увеличивается с ростом скорости автомобиля.
• Если скорость автомобиля составляет 20 км/ч<V≤30 км/ч, звук предупреждения уменьшается с увеличением скорости автомобиля.
• Звуковой сигнал автоматически прекращается при скорости автомобиля V˃30 км/ч.

Управление паузой/включением системы

Вы можете включить или выключить имитатор звуковых сигналов двигателя, сдвинув вниз строку состояния в верхней части мультимедийной системы, чтобы открыть экран "Удобства". По умолчанию система включена при поставке автомобиля с завода. Вы можете настроить ее через центральную панель управления → → Звуковой дисплей → Интерфейс настройки интеллектуальных напоминаний.

255

Автоматическая система помощи при парковке (APA)

• Auto Park Assist - это система помощи при вождении, работа которой зависит от способности датчиков обнаруживать и распознавать окружающую обстановку. Не всегда удается точно определить парковочные места и объекты на пути автомобиля, поэтому водителю важно проверить обстановку и убедиться, что она пригодна и безопасна. Хотя система Park Assist способна автоматически приостанавливаться, чтобы избежать препятствий, из-за ограничений датчиков водитель должен быть готов затормозить, чтобы избежать столкновения с автомобилями, пешеходами и объектами.
• Система Auto Park Assist поддерживает автоматическую парковку в горизонтальном/вертикальном/диагональном пространстве.
• Система автоматической помощи при парковке включает в себя следующие функции: автоматическая парковка в пространстве поиска, автоматическая парковка в самостоятельно выбранном пространстве, дистанционное управление парковкой в пространстве поиска с помощью мобильного телефона, дистанционное управление парковкой в самостоятельно выбранном пространстве с помощью мобильного телефона, автоматическое выключение парковки, дистанционное управление парковкой с помощью мобильного телефона.

Использование

• Существует несколько способов получить доступ к экрану AutoPark:
• Пользователи могут включить функцию автопарковки с помощью кнопки автопарковки.
• После входа в интерфейс панорамного изображения пользователи нажимают на переключатель "Auto Park", чтобы войти в интерфейс автоматической парковки.
• Пользователь включает функцию автопарковки, введя голосом "turn on auto-parking".
• Пользователь может включить функцию автоматической парковки, включив передачу заднего хода и включив передачу "R" при поиске места для парковки.
• Пользователь может вручную выйти из AutoPark несколькими следующими способами:
• Нажмите кнопку Автопарковка.
• Нажмите кнопку "Главная".
• Нажмите кнопку "Назад".
• При включении интерфейса автоматической парковки пользователь выбирает функцию "автоматический въезд на парковку, автоматический выезд с парковки, самостоятельный выбор парковочного места" с помощью сенсорного экрана мультимедийной системы.
• Поиск парковочных мест для автоматической парковки (обычно используется для парковки на автостоянках)

1. Введите "Auto Park" в интерфейсе Auto Parking (в этот момент управление автомобилем по-прежнему находится в руках водителя), пользователь едет вперед на небольшой скорости, а система начинает поиск парковочного места и показывает найденное место на дисплее.

2. Затормозив автомобиль и выбрав место для парковки, нажмите кнопку "Начать парковку", отпустите тормоз и руль в соответствии с подсказками системы (в это время система начинает управлять автомобилем) и начните автоматическую парковку.

3. Как только автомобиль будет припаркован в заданном месте, система парковки автоматически выйдет из него.

• Автопарковка в самостоятельно выбранном месте (водитель вручную задает положение парковки)

1. Пользователи в интерфейсе автоматической парковки, нажмите на кнопку "Самостоятельно выбранное парковочное место", вручную выберите целевое парковочное место, в соответствии с подсказками нажмите на кнопку "Начать парковку", чтобы начать автоматическую парковку.

2. По завершении парковки система автоматически выходит из системы.

• Поиск парковочного места с помощью мобильного телефона с дистанционным управлением (часто используется в узких парковочных местах, неудобных для водителя, чтобы сойти с места):

1. Пользователь нажимает на кнопку "Поиск парковочного места" в интерфейсе автопарковки.

2. Войдите в интерфейс удаленной парковки в приложении "Tengshi Automobile", выберите место для парковки и нажмите кнопку "Start Parking", чтобы начать автопарковку.

3. По завершении парковки автомобиль автоматически выключается.

• Самостоятельный выбор места для парковки с помощью дистанционного управления мобильным телефоном (обычно используется в узких парковочных местах, неудобных для водителей, чтобы сойти с места):

1. Пользователи в интерфейсе автопарковки нажимают на кнопку "Самостоятельный выбор места для парковки".

2. Зайдя в интерфейс дистанционного управления парковкой в приложении "Tengnuo Auto", водитель вручную устанавливает положение парковки и нажимает кнопку "Start Parking" для запуска автоматической парковки.

3. По завершении парковки автомобиль автоматически выключается.

257 Автопарковка (обычно используется в сценариях, где окружающие препятствия расположены относительно близко друг к другу):

1. Пользователи в интерфейсе автопарковки, выберите "автопарковка", а затем выберите направление парковки, нажмите кнопку "Начать парковку", чтобы начать парковку.

2. По завершении парковки система автоматически выходит из системы.

• Дистанционное управление парковкой с помощью мобильного телефона (обычно используется в ситуациях, когда парковочное место узкое и водителю неудобно садиться в машину):

1. Войдите в интерфейс удаленной парковки в приложении "Tengshi Automobile", выберите направление парковки и нажмите кнопку "Start Parking", чтобы начать удаленную парковку.

2. По окончании парковки система автоматически выходит из системы.

• Поиск мест Парковка 1. Введите "Valet Parking" в интерфейсе автоматической парковки, система начнет поиск парковочного места и покажет найденное место на дисплее.

2. Выбрав место для парковки и нажав кнопку "Valet Parking", отпустите тормоз и руль в соответствии с подсказками системы (в это время система начинает управлять автомобилем), и начнется автоматическая парковка. Парковка может быть возобновлена:

• Если вы нажмете кнопку "Пауза" в зоне напоминания во время парковки, вам нужно будет нажать кнопку "Возобновить" в течение 90 с, чтобы возобновить парковку.
• Если во время парковки открыта дверь/багажник/люк или сложены наружные зеркала, нажмите "Continue", чтобы возобновить парковку в течение 90 с после восстановления состояния двери/багажника/люка/зеркал.
• Пользователь активно нажимает на тормоза, а после того, как система остановится, ему необходимо отпустить тормоза и нажать кнопку "Продолжить" в течение 90 с, чтобы возобновить парковку.
• Когда обнаруживается препятствие и система тормозит, вам необходимо устранить его в пределах 90 с и нажать кнопку "Продолжить" на экране, чтобы возобновить парковку. Невозможная ситуация с парковкой:
• Если в процессе парковки возникнет одно из следующих условий, функция автоматической парковки автоматически завершится.
• Неисправности системы парковки (неисправность ультразвукового датчика, неисправность панорамной камеры, неисправность контроллера автоматической парковки и т.д.).
• Отказ сопутствующих систем (тормозной системы, системы привода, рулевого управления, системы передач, системы активной подвески, мультимедийной системы и т.д.).
• Вмешательство человека (руль, передачи, педаль акселератора, электронный ручной тормоз и т.д.).
• Чрезмерные условия парковки (чрезмерная скорость парковки, чрезмерное общее время парковки, ограниченное пространство, чрезмерное количество затираний, тайм-аутов, чрезмерное количество пауз, крутые уклоны, застрявшие колеса и т.д.).
• Планирование пути не удалось.
• Активация других функций (активные системы безопасности, активная подвеска, прицепное устройство, активация зарядного пистолета и т.д.).
• Режим дороги - это ненормальный режим (режим дороги - это грязь, песок, дождь, снег, внутренняя восьмерка и т.д.).
• Он не переключается на передачу "P" должным образом, а электронный парк не затягивается должным образом.
• Возникают объективные условия (столкновение, занятое парковочное место, ненормальная обстановка).

предостережение

Автоматическая система помощи при парковке является лишь вспомогательным инструментом и не может полностью заменить оценку пользователем внешней ситуации, в любом случае, пользователь должен нести ответственность за безопасность автомобиля. В системе парковки и парковка связанных частей без сбоев, хорошая погода, подходящее место для парковки, нет препятствий на пути движения, правильное использование системы автоматической парковки условиях, автоматическая система помощи при парковке, как правило, в состоянии припарковаться в или из парковочного места нормально, в процессе парковки, пользователю предлагается обратить пристальное внимание на окружающую среду автомобиля, и при необходимости, активное вмешательство, для того, чтобы прервать или выйти из парковки.

• Система Park Assist имеет "слепую зону", и пользователю необходимо помнить об окружающей обстановке, чтобы избежать снижения безопасности движения из-за того, что некоторые препятствия (например, нависающие препятствия, низкие препятствия, препятствия с гладкой поверхностью и небольшие отражающие поверхности непосредственно перед автомобилем) не могут быть распознаны.
• Камера, поверхность ультразвукового датчика покрыта посторонними предметами (такими как лед, снег, вода, мороз, грязь, пыль и другие объекты покрыты), может привести к парковочному месту не может быть эффективно идентифицирован, влияя на функцию парковки, пожалуйста, держите поверхность датчика чистой.
• При наличии поблизости источников ко-канальных помех (например, сваебойных установок) точность ультразвукового обнаружения может, поэтому обращайте пристальное внимание на пешеходов и транспортные средства, а при необходимости прерывайте парковку или выезжайте с нее с активным вмешательством человека.
• На вертикальных местах паркуются автомобили, но они расположены глубже, и при поиске места для парковки их могут ошибочно принять за вертикальные.
• В процессе парковки система может не обнаружить препятствия в определенных зонах, например, поверхности некоторых предметов и одежды могут не отражать сигнал ультразвукового датчика, или датчики могут не распознать соответствующий объект или человека из-за влияния внешних источников шума. Поэтому, пожалуйста, следите за окружением автомобиля во время парковки и при необходимости активно вмешайтесь, чтобы прервать парковку или выйти из нее.
• Если автомобиль, находящийся на горизонтальном парковочном месте, заезжает дальше, это место может быть признано действительным парковочным местом.
• Парковочная система не распознает зоны, запрещенные для парковки, поэтому важно, чтобы пользователь активно проверял и подтверждал, что место для парковки подходящее и безопасное.

259 Парковочная система не распознает парковочные места специального назначения, например, места для инвалидов, места с маркировкой "парковка запрещена".

• Проводные парковочные места могут быть ошибочно определены как недействительные из-за специфических воздействий окружающей среды (например, тени, отражения, трещины, размытые/прерывистые линии пространства, газоны со ступеньками и т. д.).
• Другие наклейки на кузов имеют горизонтальные декоративные полосы, которые могут быть ошибочно приняты за парковочные места в сочетании с проволочным каркасом на земле.
• Перед автоматической парковкой на целевое парковочное место убедитесь, что на нем нет препятствий, таких как велосипеды, конусы мороженого, камни, тонкие столбы, ограждения из колючей проволоки или тяговые столбы, картонные коробки, открытые напольные замки, выбоины и другие объекты, которые не могут нормально отразить волну обнаружения радара.
• В процессе автопарковки на целевое парковочное место автомобиль может занять другие полосы движения, пожалуйста, обращайте пристальное внимание на пешеходов и транспортные средства, и при необходимости прерывайте парковку или выходите из нее путем активного вмешательства человека.
• При автоматической парковке на уличном парковочном месте устройство может неэффективно распознавать такие объекты, как приподнятые обочины или затопленные водостоки, что может привести к повреждению шин или колес. Поэтому во время парковки обращайте внимание на окружающую обстановку и при необходимости активно вмешивайтесь.
• Перед самостоятельным выбором парковки выбор места требует от пользователя самостоятельно оценивать обстановку в пространстве, а в процессе парковки внимательно следить за окружающей обстановкой и при необходимости активно вмешиваться, чтобы прервать парковку или отказаться от нее.
• Автомобили, оснащенные сцепным устройством, сцепное устройство, как правило, выступает из кузова автомобиля, риск заднего трения больше, в процессе парковки, пользователь должен обратить пристальное внимание на окружающую среду позади автомобиля, при необходимости, активное вмешательство, чтобы прервать или выйти из парковки. (Оснащен механическим сцепным устройством или пользователи модифицируют свои собственные модели сцепных устройств)
• При неблагоприятных дорожных условиях или погоде функция автоматической помощи при парковке может представлять угрозу безопасности и не рекомендуется. Например, слишком узкое место для парковки или плохая видимость (например, при сильном дожде), (Воздействие, вызванное туманом, дымкой, снегом и т.д.).
• Перед использованием функции Auto Park Assist убедитесь, что давление в шинах и их размер соответствуют спецификациям, чтобы избежать влияния функции Auto Park.
• Если система помощи при парковке не работает должным образом, обратите внимание на прибор, на котором своевременно появляется текстовое сообщение о том, что передний/задний парковочный радар или система парковочного радара временно недоступны, если это явление продолжается, рекомендуется обратиться к официальному дилеру Denza для проведения капитального ремонта.
• При использовании этой системы автоматической помощи при парковке соблюдайте соответствующие законодательные требования.

панорамный снимок

• Открывается панорамное изображение:
• Нажмите "Изображение автомобиля" на главной странице мультимедиа или нажмите кнопку панорамного изображения на рулевом колесе, чтобы перейти к экрану панорамного изображения.
• Если включить питание автомобиля и перевести его на передачу "R" или "D", активируется режим панорамного изображения.
• Щелкните на области спереди и сзади модели

• автомобиля слева, чтобы переключиться между видами спереди и сзади, или используйте кнопки спереди и сзади под областью в правой части видео, чтобы переключиться на соответствующий вид.
• Для переключения на широкоугольный и полноэкранный режимы в режиме просмотра спереди и сзади дважды щелкните на области изображения. Вы также можете переключиться на соответствующий вид с помощью кнопок Front Wide \ Rear Wide под правой областью видео.
• Нажмите на значок радара предупреждение о приближении к препятствию.
• Щелкните на левой модели или нажмите на кнопку переключения прозрачности под левой моделью, чтобы переключаться между прозрачными и непрозрачными изображениями моделей.
• После открытия интерфейса изображения и закрытия панорамы, когда автомобиль движется вперед, если снова открыть изображение панорамы и сразу же перейти в прозрачный режим, интерфейс прозрачной панорамы отобразит изображение перед последним выходом. В это время изображение ходовой части и посторонних предметов в окружающих слепых зонах может не соответствовать реальной ситуации, и эффект ходовой части будет обновлен после продолжения движения автомобиля.
• Левая боковая панель
• : Нажмите кнопку Настройки панорамы, чтобы включить или выключить такие настройки, как рулевая тяга, переключение цветов кузова, прозрачный стиль 3D и т. д. на экране настроек изображения панорамы.
• : Нажмите кнопку Dual View, чтобы переключиться в режим 2D Panorama Single View, и снова нажмите кнопку Dual View, чтобы переключиться в режим 2D Panorama Dual View.
• : Нажмите кнопку Местное масштабирование, чтобы переключить панорамный вид модели автомобиля по умолчанию, и нажмите кнопку Местное масштабирование еще раз, чтобы переключить панорамный вид частично увеличенной модели автомобиля.

261

только в качестве вспомогательной системы парковки/движения. Парковаться или двигаться только с помощью этой системы небезопасно, поскольку перед и за автомобилем есть определенный диапазон слепых зон. Во избежание несчастных случаев необходимо наблюдать за ситуацией вокруг автомобиля с помощью других средств во время парковки/движения. Не используйте систему панорамной визуализации, если наружные зеркала не развернуты на месте, и убедитесь, что все двери закрыты на месте при эксплуатации автомобиля с системой панорамной визуализации. Расстояние до объекта, отображаемого в интерфейсе панорамного изображения, может отличаться от субъективного восприятия, особенно когда объект приближается к автомобилю, и водителю необходимо оценить расстояние между автомобилем и объектом, основываясь на нескольких способах. Камеры установлены на передней решетке радиатора, на нижней стороне левого и правого наружных зеркал и над задним номерным знаком. Следите за тем, чтобы камера не загораживала обзор. При промывке кузова с помощью водяного пистолета высокого давления старайтесь избегать попадания воды непосредственно на камеру, чтобы не нарушить ее работоспособность. Если на камеру попала вода или пыль, ее следует своевременно вытереть. Ни в коем случае не стучите по камере; удары могут привести к ее неисправности или повреждению. После запуска автомобиля, если мультимедийная система еще не полностью активирована, при нажатии кнопки запуска панорамного изображения или переключении передачи заднего хода вывод интерфейса отображения панорамного изображения будет происходить с задержкой или экран будет мигать, что является нормальным явлением для процесса включения питания при активации камеры. В процессе движения транспортного средства на низкой скорости, функция прозрачной панорамы будет иметь несоответствие между изображением шасси и внешним изображением транспортного средства из-за влияния колебаний скорости или повторяющихся остановок и торможений.

Система контроля давления в шинах

• Система контроля давления в шинах (TPMS) - это вспомогательная система, которая контролирует давление в шинах в режиме реального времени для повышения безопасности и комфорта всего автомобиля, а также для снижения ускоренного износа шин и увеличения расхода энергии автомобиля, вызванного недостаточным давлением воздуха.
• Пользователь может переключиться на отображение давления в шинах с помощью кнопки на рулевом колесе. Сигнализация системы контроля давления в шинах Если значение давления в любом из четырех колес ниже 75% от стандартного значения давления в шинах и система работает, загорается лампа неисправности давления в шинах и значение давления в шинах становится желтым, рекомендуется остановить автомобиль, чтобы проверить, нет ли медленной утечки воздуха из соответствующей шины, и накачать давление воздуха до разумного диапазона.
• Если температура любого из четырех колес превышает 85℃ в течение трех минут подряд, система измерения давления в шинах подаст сигнал о высокой температуре, а соответствующая температура шины станет желтой, поэтому рекомендуется остановить автомобиль и подождать, пока температура шины не остынет, прежде чем продолжить движение.
• В условиях работы системы после возникновения неисправности лампа неисправности давления в шинах мигает, затем загорается, и на приборной панели отображается "сигнал ненормальности" или "пожалуйста, проверьте систему контроля давления в шинах", пожалуйста, проверьте, в норме ли соответствующий модуль контроля давления в шинах, и не находится ли он в зоне действия большого электрического поля в течение длительного времени, и не находится ли он в зоне действия большого электрического поля в течение длительного времени. Если сигнал тревоги горит в течение длительного времени, обратитесь к официальному дилеру Denza.

Примечание

Продолжительность использования модуля контроля давления в шинах зависит от таких факторов, как расстояние, пройденное за день. Модуль контроля давления в шинах передает информацию о давлении в шинах на монитор через регулярные промежутки времени, поэтому если давление в шинах внезапно падает или если у вас спустило колесо во время движения, модуль контроля сможет передать данные на монитор только при следующем контроле шины, и есть риск потерять контроль над управлением автомобилем. Если шина повреждена одновременно с модулем мониторинга и он не передает сообщение, или если вы подозреваете, что шина, немедленно прекратите движение и не ждите, пока дисплей подаст сигнал тревоги, прежде чем остановиться. Неправильная установка модуля контроля давления в шинах может повлиять на герметичность шин. При установке и замене модуля контроля рекомендуется, чтобы его устанавливал профессиональный техник официального дилера Denza в соответствии с требованиями инструкции по установке. Поскольку давление в шинах меняется в зависимости от температуры в регионе, накачивайте или спускайте воздух по мере необходимости в соответствии с давлением в шине, отображаемым на приборе, и стандартным значением давления в шине. Система контроля давления в шинах может быть нарушена, если на автомобиль устанавливаются электрические аксессуары, не одобренные компанией Denza, поэтому, пожалуйста, не воспринимайте это как неисправность системы контроля давления в шинах.

263

Система помощи при парковке

• Когда автомобиль припаркован, система помощи при парковке предупреждает водителя о расстоянии между автомобилем и препятствием с помощью изображения на мультимедийном дисплее* и сигнала громкоговорителя, который использует датчики для обнаружения препятствия.
• Park Assist - это помощь при движении задним ходом. При движении задним ходом осмотрите автомобиль сзади и вокруг него.
• Когда автомобиль движется задним ходом, система автоматически переходит в режим камеры заднего хода и автоматически включает камеру заднего хода.
• Для обеспечения безопасности вождения не ограничивайтесь только экраном камеры заднего вида под интерфейсом камеры заднего вида, но и постоянно наблюдайте за окружающей обстановкой.
• Интерфейс возобновляется, когда автомобиль выходит из состояния реверса.

• Пользователи могут включить или отключить функцию радара заднего хода на центральном экране управления

Выключатель питания реверсивного радара

→

→ экран настроек системы DiPilot→ Parking Assist.

• На передаче "OK" разблокируется EPB и автоматически включается система помощи при парковке.
• При включении системы и наличии препятствий вокруг автомобиля раздается сигнал тревоги для всего автомобиля; при выключении системы сигнал тревоги не подается.

Тип датчика

• Когда датчик обнаруживает препятствие, в зависимости от ориентации препятствия и расстояния между автомобилем и препятствием на мультимедийный дисплей* выводится соответствующее изображение.
• Датчик измеряет между автомобилем и препятствием и сообщает об этом через мультимедийный дисплей и громкоговорители при парковке колонной или въезде в гараж. При использовании системы будьте внимательны к окружающей обстановке. Передний боковой

датчик* Передний наружный датчик* Передний центральный датчик* Задний боковой датчик* Задний наружный датчик* Задний центральный датчик*

Индикатор расстояния и динамик

При обнаружении препятствия датчиком на мультимедийном дисплее отображается пеленг препятствия и приблизительное расстояние между автомобилем и препятствием, а также раздается звук громкоговорителя. Пример работы функции PDC

Приблизительное расстояние (мм)	Примеры мультимедийных дисплеев	предупреждающий звук
Приблизительно 700~ 1200		кипятить
Около 300~700		щебетать
Приблизительно 0~ 300		вечный вой

Пример работы функции SDW

Боковое аварийное расстояние (мм)	Примеры мультимедийных дисплеев	предупреждающий звук
Приблизительно 300~ 500		/
Приблизительно 0~ 300		/

265

Примечание

0~200 мм - это слепая зона системы, точность обнаружения низкая, тревожное сообщение недостаточно точное, поэтому тревожное сообщение на этом расстоянии только для справки.

Рабочие датчики и их диапазоны обнаружения

На рисунке показан диапазон обнаружения датчика. Указанная дальность обнаружения ограничена, поэтому перед началом движения задним ходом проверьте ситуацию вокруг автомобиля и медленно двигайтесь задним ходом.

• Определенные условия эксплуатации автомобиля и окружающая обстановка могут повлиять на работу датчика при точном обнаружении препятствий. Ниже перечислены конкретные условия, которые могут оказать влияние:
• Грязь, вода или туман на датчике.
• На датчик попал снег или он замерз.
• Сенсор покрыт любым способом.
• Автомобиль заметно заваливается набок или чрезмерно перегружен.
• На особенно ухабистых дорогах, склонах, гравийных покрытиях или траве.
• Датчик был перекрашен.
• Вблизи транспортных средств шумно из-за звуков автомобильных клаксонов, двигателей мотоциклов, пневматических тормозов больших автомобилей и других шумов, создающих ультразвук.
• Рядом находится другой автомобиль с системой помощи при парковке.
• Транспортные средства оснащены тяговыми петлями.
• Бампер или датчики сильно пострадали.
• Автомобиль приближается к высокому или изогнутому бордюру.
• На жарком солнце или в холодную погоду.
• Установлена нештатная, но более низкая, чем штатная, подвеска.
• Кроме того, некоторые объекты могут иметь собственную форму, и датчик не сможет правильно определить их реальное расстояние.
• Форма и материал препятствий могут помешать датчику обнаружить их. Обратите особое внимание на следующие препятствия:
• Провода, заборы, канаты и т.д.
• Хлопок, снег и другие материалы, поглощающие радиоволны.
• Предметы с острыми краями.
• Низкие препятствия.
• Высокое препятствие, верхняя часть которого простирается в сторону вашего автомобиля.
• Объекты под бампером.
• Объекты, находящиеся рядом с автомобилем.
• Люди, находящиеся рядом с автомобилем (в зависимости от типа носимой одежды).
• Если на мультимедийном дисплее появляется изображение или стрекочет динамик, возможно, датчик обнаружил препятствие или на него воздействуют внешние помехи. В этом случае рекомендуется обратиться в сервисный центр официального дилера Denza.

Примечание

Не промывайте зону датчика водой или паром, так как это может привести к неисправности датчика.

267

Интеллектуальная система торможения с усилителем

• Intelligent Power Brake - это передовая электрогидравлическая тормозная система с развязкой, объединяющая функции вакуумного усилителя, электронного вакуумного насоса и таких устройств, как антиблокировочная система тормозов (ABS) и ESC.
• Интеллектуальная тормозная система с усилителем может оказывать помощь при торможении "по требованию" в зависимости от потребностей водителя в торможении, а также обеспечивать передовые функции управления, такие как ABS, EBD, TCS, VDC, ACC, AEB, CST, CRBS и т.д., что улучшает устойчивость и комфорт автомобиля, а также повышает эффективность рекуперации энергии торможения. Система динамического управления автомобилем (VDC) Когда автомобиль резко поворачивает во время движения, система VDC определяет намерения водителя на основе такой информации, как угол поворота рулевого колеса и скорость автомобиля, и постоянно сравнивает их с фактическим состоянием автомобиля. Если автомобиль отклоняется от нормального маршрута движения, система VDC корректирует его, прижимая тормоза к соответствующим колесам, чтобы помочь водителю контролировать боковое скольжение и сохранить курсовую устойчивость автомобиля. Антипробуксовочная система (TCS) TCS предотвращает занос ведущих колес автомобиля при разгоне, снижая мощность двигателя и, при необходимости, применяя управление тормозным усилием для предотвращения холостого хода ведущих колес. TCS облегчает запуск, разгон и подъем на холм в неблагоприятных условиях движения.

HHC сохраняет тормозное давление, создаваемое водителем, в течение 1 с после отпускания педали тормоза, предотвращая занос автомобиля.

Гидравлический усилитель тормозов (HBA) Когда водитель быстро нажимает на педаль тормоза, HBA распознает, что автомобиль находится в аварийной ситуации, и быстро увеличивает давление в тормозной системе до максимального значения, что позволяет ABS быстрее вмешаться и эффективно сократить тормозной путь. Система управления замедлением (CDP) Функция CDP начинает работать, если постоянно нажимать на выключатель P или тянуть вверх выключатель EPB (если он установлен) и тормозить с постоянным замедлением до полной остановки автомобиля, и прекращает работу, если водитель отпускает выключатель P или выключатель EPB (если он установлен). Система контроля спуска с горы (HDC)

• Принцип работы: HDC - это дополнительная функция системы ESC, повышающая комфорт автомобиля. HDC можно включить или выключить на центральной консоли → → Вождение → экран Intelligent Assist Settings. Основная функция HDC заключается в оказании помощи водителю при движении вверх и вниз по склонам на низкой скорости за счет активного торможения. Во время работы HDC ABS активируется, когда скорость проскальзывания колес превышает порог срабатывания ABS. Это позволяет водителю безопасно и плавно спускаться со склона даже задним ходом.
• Откройте HDC:
• На скорости ниже 38 км/ч функцию можно включить, нажав на сенсорном экране мультимедийной системы кнопку "Hill Descent Control". При включении загорается индикатор состояния функции HDC на приборной панели.
• Управление скоростью HDC:
• Функция HDC работает в диапазоне скоростей примерно 11~38 км/ч. В этом диапазоне вы можете регулировать скорость, нажимая/отпуская педаль акселератора или педаль тормоза, и скорость будет основана на скорости в момент отпускания педалей акселератора и тормоза. Когда HDC работает, индикатор состояния HDC на приборной панели мигает, указывая на то, что операция HDC работает.
• Закройте HDC:
• Если функция HDC не нужна, ее можно снова отключить, нажав на сенсорном экране мультимедиа "Hill Descent", при этом индикатор на приборке погаснет.
• HDC также автоматически отключается, если скорость автомобиля превышает примерно 65 км/ч.
• Неисправность функции HDC:
• В особых условиях, например, при спуске с затяжного холма, функция HDC может быть временно недоступна из-за высокой температуры тормозов.
• На приборной панели появится сообщение "Please check HDC system" ("Проверьте систему HDC"), и вы можете спокойно ехать. Если необходимо восстановить функцию, остановите автомобиль и подождите, пока температура тормозов не остынет. Интеллектуальная система торможения с усилителем добавляет следующие функции к оригинальной системе ESC:
• Режим усиления торможения

269 Режим Brake Boost Mode используется для настройки ощущения педали тормоза. Разные режимы имеют различные кривые глубины нажатия на педаль тормоза в зависимости от общего замедления автомобиля, и водитель может выбрать предпочтительный стиль ощущения педали тормоза.

• Пользователи могут войти в интерфейс настройки "Brake Boost Mode" через центральный экран управления → → Driving → Driving Controls, и выбрать настройку "Comfort" / "Sport" ощущения от педали автомобиля.
• Стирание тормозного диска Функция очистки тормозного диска: при включении стеклоочистителя или при обнаружении дождя датчиком дождя интеллектуальная система торможения с усилителем удаляет водяную пленку на тормозном диске, прикладывая очень небольшое тормозное давление к четырем тормозам, приводя тормозные колодки в контакт с дисками для достижения цели сокращения времени реакции на торможение и уменьшения тормозного пути.
• Как только система обнаруживает дождь или сигнал включения стеклоочистителя, она через определенный промежуток времени повторно очищает тормозные диски для повышения безопасности. Инструкция по эксплуатации системы ESC Когда работает система ESC Если при старте на склоне возникает опасность заноса или движения задним ходом, а также при холостом ходе любого из ведущих колес, мигает контрольная лампа ESC, показывая, что система ESC работает.
• Отключение системы ESC Если автомобиль застрял в снегу или грязи, система ESC может снизить мощность, передаваемую силовым агрегатом на колеса. Чтобы выбраться из застрявшего автомобиля, может потребоваться отключить систему.
• Выключение системы ESC Когда необходимо выключить систему ESC, нажмите и отпустите кнопку выключателя ESC OFF. Кроме того, ESC проверяет свое рабочее состояние в режиме реального времени. Если система ESC работает и система ESC выключена нажатием кнопки выключателя ESC OFF, система ESC не выполнит команду "выкл." немедленно, а сначала завершит активное управление вмешательством, и только после завершения управления вмешательством система ESC выполнит команду выключения выключателя ESC OFF.
• После выключения системы ESC некоторые функции выключенной системы ESC снова включатся, если снова нажать выключатель ESC OFF или если скорость автомобиля превысит пороговое значение (80 км/ч). Чтобы избежать слишком резкого включения функций системы ESC, повторное включение функций системы ESC возможно только в том случае, если система ESC не находится в состоянии удержания динамического вмешательства в автомобиль.
• Неисправность выключателя ESC OFF* Если выключатель ESC OFF* непрерывно нажимается в течение более 10 с, система ESC расценивает это как неправильное срабатывание. все внутренние функции системы ESC остаются в нормальном режиме работы.
• Перезагрузите систему ESC
• После выключения системы ESC повторный запуск автомобиля автоматически перезапустит систему ESC.
• Активация системы ESC и регулировка скорости Если система ESC выключена, то при увеличении скорости автомобиля и превышении порогового значения (80 км/ч) автомобиль становится крайне неустойчивым, и в этот момент система ESC активируется сама.
• ESC Когда система активирована Если мигает индикатор неисправности ESC, следует соблюдать осторожность.
• ESC При выключенной системе Соблюдайте предельную осторожность и двигайтесь со скоростью, соответствующей дорожным условиям. Система ESC обеспечивает устойчивость и управляемость автомобиля и не должна отключаться без необходимости.
• Замена шин Убедитесь, что все шины имеют одинаковый размер, марку, рисунок протектора и общую грузоподъемность.
• Также убедитесь, что шины накачаны до рекомендованного давления.
• Если на автомобиль установлены разные шины, системы ABS и ESC не будут работать должным образом.
• Для получения подробной информации о замене шин или колес мы рекомендуем обратиться к официальному дилеру Denza.
• Управление шинами и подвеской Использование неисправных шин или любые модификации подвески влияют на систему безопасности водителя и могут привести к ее отказу.

Антиблокировочная система тормозов

Контуры. Каждый контур проходит по диагонали автомобиля (левый передний тормоз соединен с правым задним тормозом и т. д.). Если один контур выходит из строя, два колеса по-прежнему могут тормозить.

• ABS помогает предотвратить блокировку колес при резком торможении или при торможении на скользком покрытии, тем самым помогая сохранить управляемость.
• При срабатывании ABS мигает индикатор ESC

В противном случае ABS не будет работать должным образом. При рулении во избежание опасности, чтобы ABS работала, к педали тормоза всегда должно прилагаться сильное и стабильное усилие.

ABS не предназначена для сокращения тормозного пути автомобиля. В следующих случаях необходимо соблюдать безопасную дистанцию до движущегося впереди автомобиля: При движении по скользким, грязным, гравийным или заснеженным дорогам. При движении по дорогам с выбоинами или неровностями. При езде по ухабистым дорогам.

Примечание

• Если предупреждающая лампа неисправности ABS продолжает гореть, в то время как горит предупреждающая лампа тормозной системы, немедленно поставьте автомобиль на стоянку в безопасном месте и рекомендуется обратиться к официальному дилеру Denza.
• В таких случаях система ABS не только не срабатывает при торможении, но и автомобиль становится крайне неустойчивым.
• ABS не сокращает время и расстояние, необходимое для торможения автомобиля. Она лишь помогает контролировать управление при торможении. Всегда держите безопасную дистанцию до других автомобилей.
• ABS не предотвращает потерю устойчивости. При экстренном торможении рулите умеренно. Большие или резкие повороты во время движения могут привести к тому, что автомобиль вылетит на встречную полосу или съедет с дороги.
• ABS не предотвращает занос, вызванный внезапным изменением направления движения, например, при попытке быстрого поворота или резкой смене полосы движения. Всегда соблюдайте осторожность и ведите автомобиль с безопасной скоростью, независимо от дорожных и погодных условий.
• При движении по скользким, рыхлым или неровным поверхностям (например, залитый водой бетон, залитые водой поверхности с эпоксидным покрытием, гравий или снег и т.д.) автомобилям с ABS может потребоваться более длинный тормозной путь, чем автомобилям без ABS. В таких случаях снижайте скорость и держите большую дистанцию до других автомобилей.

4-6 Транспортные беспилотники*

Беспилотные летательные аппараты*

предварительный Завершите регистрацию и вход в приложение Spirit Kite App и нажмите кнопку Авторизация различных привилегий.

• Для обеспечения безопасной эксплуатации необходимо пройти соответствующее обучение и сдать экзамен перед использованием беспилотника, установленного на транспортном средстве, пожалуйста, отсканируйте QR-код для обучения или просмотрите его, нажав на экран управления центром→ Центр приложений → Приложение Spirit Iris.
• Помимо обучения использованию дрона в этом приложении, вы также можете воспользоваться "Академией DJI" в приложении DJI Fly на вашем мобильном телефоне, чтобы получить общие знания о дронах, а также поиграть с полетами на борту и вне его.
• Сопряжение с дроном: см. раздел "Сопряжение устройств".
• Этот продукт не подходит для детей. Дрон

Взлетайте, садитесь и летайте осторожно:

• Внимание к окружающей среде во время взлета Не взлетайте в доме/на крыше автомобиля, где есть препятствия; выбирайте открытое место для взлета и возвращайтесь в кабину для посадки, чтобы избежать препятствий для обзора. Выбирайте открытое место для взлета и посадки, чтобы избежать препятствий для обзора, например, отсутствие высоких зданий, металлических (например, жестяной крыши), зданий со стеклянными поверхностями, гор, лесов или скоплений людей поблизости;
• Пожалуйста, не летайте в плохую погоду, такую как ветреная, дождливая, снежная, туманная и т.д.; дрон должен работать при скорости ветра менее 4 м/с при посадке (примерно 3-й уровень ветра, дрожание листьев и веток и т.д.);
• Не летайте вблизи источников электромагнитных помех. К распространенным источникам электромагнитных помех относятся высоковольтные линии электропередачи, высоковольтные передающие станции, радиолокационные станции, базовые станции мобильной связи, радиовещательные вышки, а также места с высокой концентрацией таких устройств, как точки доступа Wi-Fi, маршрутизаторы и Bluetooth;
• Не взлетайте, не садитесь и не летайте в ночных условиях при недостаточной освещенности (например, менее 300 люкс) или исключительно ярком свете (например, более 40 000 люкс), а также при наличии задней подсветки или отражений (например, участков зеркального отражения, таких как вода или снег), чтобы не допустить отказа системы визуального обхода препятствий дрона;
• Не взлетайте на пустынные или пляжные поверхности, чтобы избежать попадания песка и пыли внутрь дрона;
• Пожалуйста, обратите внимание на правила безопасности полетов и выбирайте дальность полета в соответствии с информацией о запретной зоне и высоте;
• Обратите внимание, что высота взлета, посадки и полета не должна превышать 2000 м над уровнем моря; выше 2000 м разреженный воздух может привести к поломке дрона;
• Пожалуйста, выполняйте взлет и возвращение в кабину/полет в диапазоне температур окружающей среды (-10℃-40℃)
• при использовании дрона, установленного на транспортном средстве;
• Во время полета на большой высоте обращайте внимание на изменения окружающей среды, такие как облака, воздушные потоки и низкие температуры, чтобы избежать несчастных случаев из-за влияния на аккумулятор и мощность.
• Примечание по оборудованию Следите за тем, чтобы камеры "рыбий глаз" (Horizontal OmniVision, DownVision, UpVision*) на корпусе камеры не имели никаких отклонений (грязь, повреждения и т.д.);
• Во время полета на большой высоте обращайте внимание на изменения окружающей среды, такие как облака, воздушные потоки и низкие температуры, чтобы избежать несчастных случаев из-за влияния на аккумулятор и мощность.
• Блокировка GNSS (цифра означает уровень сигнала), блокировка бортового модуля позиционирования или электромагнитные помехи влияют на точность позиционирования при возвращении, пожалуйста, будьте осторожны при возвращении в кабину, когда сигнал GNSS желтый или красный, позиционирование в этом случае плохое, что может привести к неудаче при посадке;
• Когда сигнал GPS слаб, полетный интерфейс приложения Lingkite App показывает "Взлетать с осторожностью (нет/слабый GPS)", поэтому мы рекомендуем вам позволить дрону полетать над автомобилем в течение некоторого времени и дождаться индикации "В полете" в верхнем левом углу, прежде чем выполнять другие полетные операции;
• При возвращении в кабину обязательно обратите внимание на то, совпадает ли направление возвращения дрона в кабину с направлением, в котором находится автомобиль: при возвращении дрона в кабину, если дрон начинает садиться, не достигнув верха кабины, рекомендуется попробовать вернуться в кабину еще раз; если возвращение в кабину не удается несколько раз, рекомендуется вручную управлять дроном, чтобы приземлиться на землю и восстановить дрон;
• Рекомендуется взлетать с включенной ручкой и успешным соединением с транспортным средством, а при возникновении проблем дрон можно вовремя перевести на ручное управление;
• Не обесточивайте автомобиль во время использования дрона;
• Не выполняйте полное OTA транспортного средства во время использования дрона.
• Примечание по совместимости аксессуаров для дронов Кастомизированная автомобильная версия Spirit Iris оснащена DJI AIR 3S. При использовании дрона в автомобильном режиме или в "умном" ангаре запрещено использовать такие аксессуары, как DJI RC 2, DJI Enhanced Mapping Module и Wide Field Goggles, но разрешено использовать ND G o g g l e S e t и DJI Air 3 Series Noise Reducing Propellers.
• В автономном режиме дрон может быть повторно сопряжен с пультом дистанционного управления DJI RC 2;
• Аккумулятор дрона можно заряжать отдельно с помощью DJI AIR 3 Series Charge Manager и настольного зарядного устройства мощностью 100 Вт;
• Если зарядка не осуществляется от SmartBank, используйте автомобильное зарядное устройство DJI 65W или DJI 65W Портативное зарядное устройство заряжает корпус напрямую;
• Щит DJI AIR 3S Paddle Shield не доступен ни в одном режиме для дрона DJI AIR 3S Custom Vehicle Edition, работающего на Spirit Kite.

Взлет и возвращение в кабину

Взлетайте одним нажатием кнопки Необходимое условие "Взлет в один клик":

• Внешний вид автомобиля хорошо освещен;
• Кабина находится в нормальном рабочем состоянии, а отказ от прохождения отображается на центральном экране;
• Для включения автопарковки автомобиль находится на передаче "P" или "D";
• Угол наклона автомобиля < 5° и угол продольного наклона < 5°;
• Автомобиль не находился в зоне, запрещенной для полетов;
• Вход в учетную запись приложения (для входа требуется подключение к автомобилю);
• Батарея дрона заряжена более чем на 30 процентов, а температура батареи в норме.
• Дрон находится в кабине и в нормальном состоянии.
• Когда все условия выполнены, нажмите кнопку "Взлет в один клик".
• Если во время подготовки к взлету нажать кнопку "Отменить взлет", приложение Spirit Kite App вернется в исходное состояние. Пожалуйста, дождитесь окончания всех движений кабины перед началом движения (движения кабины можно просмотреть через центральную консоль).
• Как только кабина будет готова к взлету, беспилотник автоматически выйдет из кабины для взлета.
• После того как дрон взлетит на определенную высоту, дверь кабины автоматически закроется, и дрон перейдет в состояние интеллектуального следования. возвращение в каюту Держите автомобиль на передаче "P" или активируйте автоматическую парковку, нажмите кнопку "Возврат", нажмите и удерживайте индикатор возврата, дрон автоматически вернется в текущее положение автомобиля и приземлится в кабине.

Примечание

Не двигайтесь и не управляйте автомобилем, пока дрон возвращается в кабину. Если автомобиль движется, вы можете включить возврат в кабину, снова нажав на кнопку после того, как автомобиль снова переключится на передачу "P" или будет активирована функция автоматической парковки; Вторичная посадка: В некоторых случаях дрон не сможет приземлиться, например, при сильных помехах на сигнал дрона, дрон зависнет рядом с автомобилем и покажет ошибку посадки. Пожалуйста, вручную управляйте дроном на высоте 8 м над кабиной в соответствии с подсказками приложения Spirit Kite App, нажмите и удерживайте кнопку, чтобы вернуться в кабину, чтобы вызвать вторичную посадку дрона; Пожалуйста, проверьте окружающую среду перед эксплуатацией кабины возврата, пожалуйста, эксплуатируйте кабину возврата дрона после парковки на открытой и ровной дороге; Во избежание несчастных случаев, связанных с защемлением, держитесь подальше от верхней части крыши во время маневров в кабине, не приближайтесь и не прикасайтесь к фурнитуре кабины.

Возврат низкого заряда батареи 1. Во время полета дрон будет автоматически оценивать уровень мощности, если уровень мощности слишком мал, приложение Lingkite App выведет окно с сообщением: "Текущего уровня мощности достаточно только для возвращения в кабину, пожалуйста, удерживайте транспортное средство в текущем положении и сохраняйте его неподвижным (переведите транспортное средство на передачу "P" или активируйте автоматическую парковку)", если транспортное средство находится на передаче "P" или активирована автоматическая парковка и нажмите кнопку подтверждения для возвращения в кабину, дрон вернется в кабину. Если автомобиль находится на передаче "P" или активирована автоматическая парковка и нажать подтверждение для возврата в кабину, дрон вернется в кабину;

2. Если вы нажмете "Отменить возврат" или возврат с разряженной батареей будет прерван по какой-либо причине, дрон попытается выполнить возврат с разряженной батареей еще раз, когда вы снова нажмете "Возврат";

3. Если уровень заряда батареи слишком низкий, приложение Spirit Kite App выдаст предупреждение о низком уровне заряда батареи, и дрон будет принудительно остановлен;

4. Из-за низкого напряжения батареи в состоянии вынужденной посадки невозможно завершить калибровку ориентации, поддерживается только базовая ориентация полета, пожалуйста, обратите внимание на то, чтобы условия вынужденной посадки были нормальными, чтобы предотвратить взрыв самолета;

5. При вынужденной посадке с разряженной батареей, если люк открыт, проверьте посадку, чтобы избежать защемления дрона;

6. Если вы вынуждены приземлиться с разряженной батареей, мы рекомендуем вам самостоятельно подзарядить БПЛА и вернуть его в кабину, когда заряд батареи составит ≥30%.

Примечание

Если мощность дрона слишком мала, он приземлится прямо на месте, а ручка останется в наличии. Пожалуйста, используйте ручку, чтобы аккуратно управлять дроном при посадке на открытой местности, чтобы избежать взрыва дрона; Если после открытия люка дрон совершит вынужденную посадку из-за низкого заряда батареи, люк останется открытым, чтобы не защемить дрон, пожалуйста, достаньте дрон в соответствии с всплывающими подсказками и восстановите дрон после зарядки самостоятельно, пожалуйста, обратитесь к инструкции по взлету и возвращению в люк для получения более подробной информации о том, как управлять дроном. Во избежание несчастных случаев, пожалуйста, обязательно закрывайте дверь кабины после извлечения летательного аппарата и когда никто не находится на крыше транспортного средства. Пожалуйста, не прикасайтесь к кабине во время маневра. Пожалуйста, не выключайте питание автомобиля во время извлечения летательного аппарата.

Внекорабельный взлет и возвращение

• Приложение Spirit Kite App поддерживает функцию взлета дрона за пределами кабины и посадки обратно в кабину.
• Если дрон не удается посадить в кабину из-за погоды, условий использования, мощности дрона и т.д., сначала посадите его на ровную площадку, а затем используйте эту функцию, чтобы снова уложить дрон в кабину.

• После того как кабина дрона закончит взлет, он перейдет в режим Smart Follow, после чего автомобиль заведется, а дрон по умолчанию будет следовать в направлении задней части автомобиля.
• Когда вы следуете за дроном, вы можете проверить выделенное положение шара настроек, чтобы подтвердить

Интеллектуальное следование (с распознаванием и сопровождением цели)

направление следования дрона, и нажать на шар настроек, чтобы изменить направление и положение следования дрона.

• Нажмите кнопку "Surround", и БПЛА начнет следовать за целью в состоянии полета в окружении (в это время вы не можете переключать направление следования с помощью кнопки attitude ball).
• Нажмите "Стоп", чтобы приостановить текущее состояние следования или окружения, дрон продолжит фиксировать текущую цель и продолжать парить, или вы можете переключиться на другие режимы, такие как режим окружения, нажмите "Старт", чтобы снова войти в состояние следования или окружения.
• Если активно нажать кнопку " " в левом верхнем углу следующей цели, дрон выйдет из состояния следования и разблокирует цель, при этом дрон останется в парящем состоянии.
• В состоянии "после" можно выполнять тонкие настройки с помощью рукоятки и использовать все кнопки.
• Если цель сопровождения потеряна, вы можете повторно выбрать цель сопровождения в приложении Spirit Iris.

• Беспроводная ручка находится в бардачке.

Включение и выключение Коротко нажмите кнопку питания один раз, индикатор питания покажет текущий уровень мощности.

• Коротко нажмите кнопку питания один раз, затем сразу же долго нажмите ее в течение 2 с, услышав звуковой эффект, вы можете включать и выключать питание. Индикатор батареи Диапазон мощности пульта дистанционного управления составляет 0~100%, при различных диапазонах мощности индикатор мощности ручки будет показывать различные режимы мигания, а связь между режимом мигания и уровнем мощности показана ниже:

Режим вспышки	Оставшийся заряд батареи
	76%~100%
	51%~75%
	26%~50%
	0~25%

рис. отдыхать и восстанавливать силы Подключите зарядное устройство к порту для зарядки (Type-C) на нижней стороне ручки пульта дистанционного управления, чтобы зарядить ручку пульта дистанционного управления. Кнопка переключения фото/видео Однократное короткое нажатие для переключения между фото- и видеосъемкой. Рычаг дистанционного управления Чтобы управлять дроном, вы можете установить режим управления джойстиком в "Spirit Kite App→Flight Interface→Settings→Control".

• Извлеките качалку из гнезда для хранения качалки и установите ее на пульт дистанционного управления. Держатель мобильного устройства Растяните держатель мобильного устройства и извлеките кабель адаптера дистанционного управления порта мобильного телефона. Поместив мобильное устройство в подставку, вставьте кабель адаптера дистанционного управления в мобильное устройство, следя за тем, чтобы мобильное устройство вошло в паз и было надежно закреплено.

Примечание

Учитывая факторы блокировки автомобиля и дальности сигнала Bluetooth, пожалуйста, используйте автомобильный режим для управления дроном, когда вы находитесь в машине, и переключитесь в автономный режим с помощью приложения DJI FLY для управления дроном, когда вы выходите из машины; Пожалуйста, убедитесь, что беспроводной джойстик полностью заряжен перед каждым полетом, джойстик подаст сигнал тревоги, если заряд беспроводного джойстика будет слишком низким; Через 5 минут бездействия беспроводной джойстик подаст звуковой сигнал. Переключите рычаг пульта или нажмите любую кнопку, чтобы сделать беспроводной джойстик недоступным. Проволочная ручка возвращается в нормальный режим работы и автоматически отключается, если не работает более 6 минут. Рекомендуется перезаряжать батарею каждые 3 месяца или около того, чтобы поддерживать активность батареи в беспроводном джойстике. Рекомендуется проводить калибровку беспроводного джойстика примерно раз в 1 месяц, чтобы обеспечить точное управление беспроводным джойстиком. Как выполнить калибровку: нажмите на значок рукоятки в верхней левой навигационной панели основного интерфейса приложения и выберите Wireless Handle Calibration. Выравнивание, следуйте подсказкам для выравнивания рукоятки.

При использовании держателя для мобильного устройства обязательно зажимайте его так, чтобы он не упал.

Присоединение и замена рукоятки Нажмите на значок ручки в навигационной панели приложения Spirit Kite App, чтобы подключить или изменить ручки;

• Индикатор батареи рукоятки продолжает мигать в неподключенном состоянии и перестает мигать после успешного подключения.

Примечание

Сигнал вне автомобиля будет нестабильным из-за покрытия кузова и других причин, пожалуйста, не используйте беспроводную ручку вне автомобиля. Пожалуйста, убедитесь, что беспроводной джойстик полностью заряжен перед каждым полетом, индикатор батареи будет мигать желтым, когда беспроводной джойстик разрядится. Через 5 минут бездействия беспроводной джойстик подаст звуковой сигнал. Переключите рычаг пульта или нажмите любую кнопку, чтобы сделать беспроводной джойстик недоступным. Ручка линии возвращается в нормальный режим работы и автоматически отключается, если не работает более 6 минут. Рекомендуется перезаряжать батарею каждые 3 месяца или около того, чтобы поддерживать активность батареи в беспроводном джойстике. Рекомендуется проводить калибровку беспроводного джойстика примерно раз в 1 месяц, чтобы обеспечить точное управление беспроводным джойстиком. Как выполнить калибровку: нажмите на значок рукоятки в верхней левой навигационной панели основного интерфейса приложения и выберите Wireless Handle Calibration. Выравнивание, следуйте подсказкам для выравнивания рукоятки. Обратите внимание на разницу между "возвращением в кабину" и "возвращением в полет": "возвращение в кабину" означает, что дрон автоматически приземлится в кабину после возвращения, "возвращение в полет" означает, что дрон может вернуться только в точку GPS, где находится транспортное средство в момент инициации возвращения в полет, и приземлиться на землю, возвращение в полет не может вернуться в кабину самостоятельно. "Возвращение" означает, что беспилотник может вернуться только в точку GPS, где находится транспортное средство в момент инициации возвращения, и приземлиться на землю.

При использовании держателя для мобильного устройства обязательно зажимайте его так, чтобы он не упал. джойстик управления полетом Взлет: Чтобы запустить двигатель, сломайте качалку по

• диагонали внутрь или наружу. Отпустите качалку, как только мотор запустится, и нажмите на дроссельную заслонку, чтобы взлететь.

Метод 1: После того как дрон приземлится, переведитедроссельнуюзаслонкувнижнееположениеи удерживайте ее, пока двигатель не остановится. Способ 2: После того как дрон приземлится, переломите джойстик по диагонали внутрь или наружу и удерживайте до тех пор, пока мотор не остановится.
Примечание
Двигатель запуска и двигатель остановки поддерживают только взлет и посадку вне кабины, пожалуйста, не используйте вышеуказанные действия при взлете и возвращении в кабину.

• При отказе дрона от управления джойстиком (например, при отмене функции fly-following, потере дроном транспортного средства и т.д.) рекомендуется поднять джойстик вверх, чтобы дрон оказался в безопасном положении на большей высоте (рекомендуемая высота - 100 метров или более).
• Короткое нажатие кнопки аварийной остановки/интеллектуального возврата заставит дрон аварийно остановиться и зависнуть на месте, длительное нажатие кнопки аварийной остановки/интеллектуального возврата запустит интеллектуальное возвращение, а затем короткое нажатие кнопки аварийной остановки/интеллектуального возврата один раз отменит интеллектуальное. После длительного нажатия кнопки "Начать возврат" дрон подлетит к верхней части автомобиля, а в приложении Lingkite автоматически появится окно с предложением вернуться в кабину, и вы сможете выбрать, возвращать ли дрон в кабину и сажать его в соответствии с вашими потребностями. Маневрирование дронов В свободном режиме управляйте полетом дрона с помощью джойстика RC, а во время полета выходите из режима слежения, чтобы перейти в свободный режим.
• Режим управления RC-джойстиком делится на японский, американский и китайский, его можно установить в меню Setting→Control→Joystick Mode, по умолчанию при поставке с завода RC-джойстик управляется американской рукой (Mode2), а в данном руководстве описывается режим управления RC-джойстиком американской рукой в качестве примера. Чем больше диапазон джойстика, тем выше скорость дрона.

Японские руки (Режим 1)

Американская рука (Mode2)

Китайская рука (Режим 3)

Колесо управления шагом кардана Переключайте колесико для управления углом наклона головки. Колесо наклона панорамирования + пользовательские кнопки Нажмите и удерживайте пользовательскую кнопку и поверните диск управления наклоном панорамирования, чтобы управлять зумом камеры. Пользовательская кнопка Fn

• Нажмите "Spirit Kite App→Flight Interface→Settings→Controls", чтобы просмотреть и настроить соответствующие функции кнопок настройки джойстика. Кнопка фото/видео Короткое нажатие в режиме фотосъемки приведет к созданию снимка, в режиме видеосъемки или других режимах - к началу/остановке записи. Переключатель бортового редуктора Переключите тумблер передач, чтобы переключить режимы полета дрона: плавная передача (C), нормальная передача (N) и спортивная передача (S).
• Нормальная передача (N): она может обеспечить точное зависание, стабильный полет, функцию интеллектуального полета и т.д., которая подходит для большинства сценариев полета. Если включена функция обхода препятствий, он также может избегать препятствий с помощью системы всенаправленного видения;
• Спортивная передача (S): максимальная горизонтальная скорость самолета будет увеличена по сравнению с обычной передачей. Функция визуального обхода препятствий автоматически отключается при полете на спортивной передаче;
• Плавная передача (C): ограничение максимальной скорости полета, скорости подъема и спуска на основе нормальной передачи, чтобы сделать самолет более стабильным во время съемки.

Примечание

Механизм управления работает только во время ручного полета и круиз-контроля; При полете с Motion Gear система технического зрения не будет работать, и автомобиль не сможет активно тормозить и избегать препятствий. Обязательно обращайте внимание на окружающую обстановку и управляйте автомобилем, чтобы избежать на пути полета; При полете на спортивном снаряжении скорость самолета значительно увеличивается по сравнению с обычным снаряжением, что приводит к значительному увеличению тормозного пути. При полетах в безветренную погоду для обеспечения безопасности полета тормозной путь должен составлять не менее 30 м; При подъеме или спуске в безветренную погоду на передачах Sport и Normal обеспечьте тормозной путь не менее 10 м, чтобы обеспечить безопасность полета; Чувствительность управления положением аппарата при полете со спортивной передачей значительно увеличивается по сравнению с обычной передачей, а это значит, что небольшая операция на джойстике RC приведет к большому маневру аппарата в полете. На практике для обеспечения полета необходимо зарезервировать достаточное пространство;

На видео, снятом в режиме Motion gear, может наблюдаться небольшое дрожание.

Кнопка аварийного останова/умного возврата

• Короткое нажатие на кнопку позволяет дрону совершить экстренное торможение и зависнуть;
• В режиме автомобиля длительное нажатие на кнопку интеллектуального возврата приведет к возвращению дрона в кабину;
• В автономном режиме длительное нажатие кнопки интеллектуального возврата не приведет к возвращению в кабину, а запустит интеллектуальный возврат дрона, и он вернется в последнюю записанную точку возврата.

Автомобильный и автономный режимы

• Установленная на транспортном средстве система может поддерживать управление дроном в различных сценариях. В режиме установки на автомобиль дрон подключен к автомобилю, что позволяет управлять дроном в автомобиле через экран с помощью ручки; в режиме установки вне автомобиля дрон напрямую подключен к ручке, которая может использоваться для управления с помощью мобильного телефона, что позволяет управлять дроном вне автомобиля и на открытом воздухе. Переключение в режим бездорожья В режиме автомобиля, если вы хотите покинуть зону действия автомобиля для управления дроном, вы можете переключиться в режим вне автомобиля через автомобильный терминал и управлять дроном через ручку в сотрудничестве с мобильным телефоном.
• Переключение в автономный режим Примечания:
• Перед переключением, пожалуйста, убедитесь, что ручка сопряжена с дроном (ручки и дроны одного комплекта сопрягаются перед покупкой);
• Перед включением, пожалуйста, включите джойстик, подключите мобильный телефон через порт USB-C на верхней части джойстика дистанционного управления и откройте приложение DJI FLY, держа джойстик внутри или рядом с автомобилем.
• Пожалуйста, летайте или размещайте дрон в пределах 50 м от автомобиля и держите его там, чтобы обеспечить успешное переключение.
• После успешного переключения управление и картографический экран будут переданы с экрана автомобиля на джойстик и мобильный телефон.
• Если джойстик и дрон не сопряжены, вы можете войти в состояние сопряжения джойстика, одновременно долго нажимая на кнопку настройки джойстика Fn, кнопку переключения съемки и кнопку фото/видео, и долго нажимая на кнопку включения/выключения на аккумуляторе дрона, чтобы перевести дрон в состояние сопряжения, и дождаться успешного сопряжения; или следуйте инструкции по сопряжению в приложении DJI Fly App для сопряжения. Переключение в автомобильный режим Если в автономном режиме вы хотите использовать автомобиль для управления дроном, вы можете переключиться в автомобильный режим и управлять дроном с помощью рукоятки в сочетании с автомобилем.
• Переключение в автомобильный режим Примечания:
• Пожалуйста, летайте или размещайте дрон в пределах 50 м от автомобиля и держите его там, чтобы обеспечить успешное переключение;
• Во время переключения держите рукоятку внутри или рядом с автомобилем;
• После успешного переключения управление и передача изображения будут перенесены с джойстика и мобильного телефона на экран автомобиля.

Шаблонный блокбастер

Блокбастер аэрофотосъемки Путь запуска: После того как дрон взлетит, нажмите кнопку "Аэрофотосъемка" в полетном интерфейсе приложения Lingkite App, чтобы запустить его;

• Подтверждение цели съемки: После начала аэрофотосъемки текущая заблокированная цель будет целью съемки по умолчанию; если заблокированная цель отсутствует или вам нужно переключить цель съемки, вы можете нажать "＋" или вручную выбрать цель, нарисовав рамку пальцем;
• Выбор шаблона съемки: выбранные шаблоны съемки можно переключать вручную;
• Начало съемки: нажмите кнопку "Старт", дрон автоматически подлетит к назначенному месту для съемки, в это время автомобиль может начать движение, дрон будет автоматически следовать шаблону и стрелять вокруг цели. Рекомендуется двигаться плавно со скоростью 15 км/ч-40 км/ч. Скорость выше этой может привести к потере дроном целевого автомобиля, а скорость ниже этой может повлиять на эффект съемки или сделать ее невозможной;
• Завершение съемки: После завершения съемки дрон продолжает фиксировать цель и разумно следовать за ней;
• Просмотр аэрофотосъемки: После съемки аэрофотоснимки будут помечены угловой меткой, и их можно будет просмотреть в "Spirit Kite App→Фотоальбом→Аэрофотосъемка".
• Переделанный в фильм:
• Оказание услуги "Генерировать аэрофотоснимок" поддерживается только в приложении Iris;
• После визуализации аэрофотоснимков нажмите "Сохранить в локальной сети", и вы сможете найти фотографии в "Spirit Kite App→Фотоальбом→". Просмотр в разделе "Мои работы";
• Неотрендеренное видео с воздуха - это "Оригинальное видео". Вы можете выбрать "Original Video" на странице "Generate Aerial Video", чтобы просмотреть неотрендеренные кадры.
• Выход из режима аэрофотосъемки: при выборе других режимов съемки происходит автоматический выход из режима аэрофотосъемки.

Примечание

Слишком высокая скорость, потеря цели, уклонение дрона от препятствий и т. д. могут привести к автоматическому прерыванию съемок блокбастера; Если съемка прервана, записанный материал будет автоматически сохранен в "Spirit Kite App→Фотоальбом→Воздушный материал";

В качестве объекта съемки можно выбрать не только свой автомобиль;

Двойная камера означает одновременное использование камеры дрона и камеры на крыше в соответствии с шаблоном, а затем использование обоих материалов для редактирования фильма в соответствии с шаблоном.

• Путь запуска: После того как дрон взлетит, в полетном интерфейсе приложения Lingkite нажмите на кнопку "Dual Camera Blockbuster" для запуска;
• Подтверждение цели стрельбы: После запуска Dual Shot текущая заблокированная цель будет целью стрельбы по умолчанию; если заблокированная цель отсутствует или вам нужно переключить цель стрельбы, вы можете нажать "＋" или вручную выбрать цель, проведя пальцем по рамке;
• Выбор шаблона съемки: выбранные шаблоны съемки можно переключать вручную;
• Начните съемку;
• Нажав кнопку "Старт", дрон автоматически подлетит к указанному для съемки месту, после чего автомобиль может начать движение, а дрон автоматически будет следовать шаблону и снимать вокруг цели;
• Рекомендуется двигаться плавно со скоростью 15 км/ч ~ 40 км/ч, превышение этой скорости может привести к потере дроном целевого транспортного средства, а снижение скорости повлияет на эффект съемки или не позволит снимать;
• Камера, снимающая автомобиль с передней стороны салона, будет автоматически следовать шаблонному ритму.
• Завершение съемки: После завершения съемки дрон продолжает фиксировать шаблон съемки и следовать за ним;
• Остановка съемки: если вы хотите остановить съемку, перейдите в интерфейс аэрофотосъемки дрона и нажмите кнопку "Стоп"; пока что он не поддерживает остановку двухрежимной съемки в интерфейсе аэрофотосъемки;
• Переделанный в фильм:
• Рендеринг "Generate Blockbuster" поддерживается только в приложении Iris;
• После завершения рендеринга нажмите "Save to Local", вы можете найти рендеринг двойного снимка в "Spirit Kite App→Photo Album→Save to Local", затем нажмите "Save to Local". Просмотр в разделе "Мои работы";
• Неотредактированные кадры с дрона сохраняются в "Spirit Kite App→Фотоальбом→Авиационные кадры", и их можно найти по времени съемки;
• Сырые кадры нерендерированной съемки автомобиля не сохраняются.
• Просмотр готового фильма: После рендеринга готового фильма вы можете просмотреть его в "Spirit Kite App→Фотоальбом→Мои работы";
• Выход из режима Dual Shot: автоматический выход из режима Dual Shot после выбора других режимов съемки. Автомобильный блокбастер
• Путь запуска: В интерфейсе автомобильной съемки приложения Lingkite нажмите на кнопку "Фильм о путешествиях на автомобиле", чтобы запустить его;
• Выбор шаблона съемки: выбранные шаблоны съемки можно переключать вручную;
• Начало съемки: нажмите кнопку "Старт", чтобы начать съемку, для получения лучших результатов рекомендуется управлять автомобилем;
• Рендеринг в фильм: поддерживается рендеринг только в Iris App для создания большого фильма;
• Просмотр готового фильма: После завершения рендеринга нажмите "Сохранить в локальном", и вы сможете просмотреть его в "Spirit Kite App→Фотоальбом→Мои работы";
• Выход из режима Путешествие на автомобиле: Выход из этого режима происходит автоматически при выборе других режимов съемки.

AI Lightcatcher Как включить и выключить Нажмите "Войти на страницу аукциона" на главной странице, а затем нажмите "Вкладка AI Light Catcher" в верхней части страницы аукциона, которая по умолчанию выключена. Нажмите кнопку "Перейти к включению". Когда она включена, это кнопка "Настройки".

• Нажмите на переключатель AI Light Catcher, чтобы включить или выключить функцию.
• Как вызвать выстрел:
• AI Lightcatcher включен;
• Когда автомобиль находится в движении, он автоматически начнет запись, обнаружив красивый вид, и на рабочем столе центрального экрана управления появится плавающее окно, когда он начнет запись;
• Условия съемки с триггера:
• Автомобиль в движении;
• Места для хранения достаточно;
• Максимальное количество записей за день не было достигнуто;
• Запускает событие выстрела, определяемое алгоритмом искусственного интеллекта;
• Приложение не находится в режиме съемки или в процессе рендеринга снимка автомобиля.
• элемент настройки Нажмите на кнопку AI light catcher в верхней части страницы съемки автомобиля, а затем нажмите на кнопку настроек, чтобы войти в настройки, которые включают в себя "Продолжительность съемки" и "Сцена съемки".
• Продолжительность съемки: 10 с, 15 с (по умолчанию), 30 с, 60 с;
• Сценарии съемки: повседневная (до 3 съемок за сессию), путешествия (6 сессий), туризм (10 сессий), без ограничений.

фотоальбом

Альбом разделен на аэрофотосъемку, автомобильную съемку и мои работы.

• Аэрофотосъемка Когда дрон подключен, вы можете получить доступ к файлам, хранящимся в корпусе дрона и на SD-карте, и нажать кнопку Download, чтобы загрузить файлы дрона в локальное приложение и отобразить их в "Spirit Kite App→Фотоальбом→Материалы для аэрофотосъемки". Вы можете просматривать, редактировать и делиться файлами, когда вы не подключены к дрону.
• В зависимости от режима съемки приложение Lingkite App рассчитает оставшуюся длину записываемого видео или количество фотографий, если появится сообщение о недостаточном объеме памяти, перейдите в раздел "Lingkite App→Фотоальбом→Авиационный материал", чтобы вовремя очистить материал.
• Материал для съемки автомобилей После входа на страницу съемки автомобиля материал будет сохранен в папке "Spirit Kite App→Фотоальбом→Материал для съемки автомобиля".
• Совместное использование материалов Поддержка обмена данными непосредственно с трехсторонними приложениями в приложении Spirit Iris;
• Поддержка совместного использования с мобильными устройствами: после подключения к Wi-Fi автомобиля через мобильный терминал, используйте мобильный браузер для сканирования кода для быстрой передачи.
• загрузка Вы можете загружать фотографии и видео, снятые дроном. Если они не загружены, для просмотра и работы в альбоме App необходимо подключить дрон; после загрузки можно просматривать и работать в альбоме App без подключения дрона;
• Отдельные загрузки: перейдите в раздел "Альбомы приложений", нажмите на Drone Undownloaded Files (значки Drone и Undownloaded в левом верхнем углу миниатюры), чтобы открыть фотографию или видео, и нажмите на значок Download в правом верхнем углу, чтобы начать загрузку;
• Пакетная загрузка: Войдите в альбом приложений, нажмите на миниатюру или щелкните значок выбора пакета в правом верхнем углу, чтобы перейти на страницу выбора пакета. Выбрав незагруженные файлы, нажмите на значок загрузки в правом верхнем углу, чтобы начать загрузку.
• закладка (Интернет)
• Избранные файлы можно просмотреть на странице "Альбомы приложений"→"Избранное", что облегчает фильтрацию и извлечение файлов при большом количестве файлов;
• Индивидуальное избранное: войдите в альбом App, щелкните любую миниатюру, чтобы открыть фотографию или видео, щелкните значок избранного в правом верхнем углу, чтобы выделить или не выделить файл;
• Пакетный сбор: войдите в альбом App, долго нажмите на любую миниатюру или щелкните значок пакетного выбора в правом верхнем углу, чтобы перейти на страницу пакетного выбора. Выберите любые файлы и нажмите значок пакетного выбора в правом верхнем углу, чтобы пакетно выбрать все выбранные файлы.
• удаление Индивидуальное удаление: войдите в альбом App, нажмите на любую миниатюру, чтобы открыть фотографию или видео, нажмите на значок удаления в правом верхнем углу, а затем нажмите "Подтвердить" во втором всплывающем окне подтверждения, чтобы удалить файл;
• Пакетное удаление: Войдите в альбом App, нажмите на любую миниатюру или щелкните значок пакетного выбора в правом верхнем углу, чтобы перейти на страницу пакетного выбора. Выберите любые файлы, нажмите на значок удаления в правом верхнем углу и нажмите "Подтвердить" во втором всплывающем окне подтверждения, после чего вы сможете удалить все выбранные файлы.
• Удалить файлы дрона: когда файлы дрона загружены в локальный альбом App и дрон подключен. Если выбрать файл дрона и нажать кнопку Удалить, во всплывающем окне будет предложено удалить файл "Aircraft Storage" или "Local Downloaded", или оба.
• Управление пространством для хранения БПЛА Войдите в альбом App, нажмите "Все файлы" в левом верхнем углу и выберите "Аэрофотосъемка". В это время в правом верхнем углу появится значок карты памяти, нажмите на него, чтобы войти в раздел "Управление пространством для хранения данных дрона";
• На странице "Управление хранилищем дрона" отображаются файлы дрона, хранящиеся в корпусе дрона и на карте памяти (при наличии). Поддержите пакетный выбор, а затем нажмите кнопку Удалить, чтобы удалить фотографии или видео в дроне, чтобы очистить место для хранения и подготовиться к следующей съемке.
• режим быстрой передачи данных Войдите в альбом приложений, нажмите на значок "Режим быстрой передачи" в правом верхнем углу, а затем нажмите кнопку Переключить, чтобы перейти в режим быстрой передачи.
• Переключитесь в режим быстрой передачи данных перед загрузкой отснятого дроном материала, чтобы повысить эффективность работы.
• Ограничения на воспроизведение видео Камера поддерживает воспроизведение видео в разрешении до 4K 30 кадров в секунду. Видео снимается непосредственно на телефон через Видео 4K 48/50/60 кадров в секунду и 2,7K для передачи на мобильный телефон для воспроизведения. творения вырезать одну и ту же модель (например, портнихи)

1. Нажмите "Создать" → "Вырезать одно и то же", чтобы разделить шаблоны на несколько категорий, например "Аэрофотосъемка" и "Спецэффекты", "Кардинальные точки" и т.д;

2. Нажмите на обложку шаблона, чтобы просмотреть видеоролик с шаблоном. Выберите подходящий шаблон и нажмите "Использовать";

3. Выберите материал для заполнения слотов, нажмите кнопку Next, и AI проанализирует видеоклипы и автоматически скомпонует видео;

4. После создания композиции нажмите кнопку "Сохранить", чтобы сохранить видео в "Альбомы→Мои работы".

• Съемка одним щелчком мыши 1. Нажмите "Создать" → "Пленка в один клик", чтобы перейти на страницу выбора материала;

2. Вы можете выбрать количество клипов от 1 до 20, общей продолжительностью более 30 с, и каждый клип не должен быть короче 1 с, затем нажмите кнопку "Далее" для создания композитного видео;

3. После композитинга алгоритм искусственного интеллекта автоматически подбирает предложенные шаблоны, а пользователь может выбрать различные шаблоны для предварительного просмотра;

4. Нажмите на кнопку "Сохранить", чтобы экспортировать выбранный эффект в видеоролик и сохранить его в "Альбоме". → Моя работа".

Другие функции дрона

Управление зарядами Быстрая зарядка: дрон поддерживает протокол зарядки PD для быстрой зарядки контактов, с мощностью зарядки до 100W.

• Режим низкого энергопотребления и пробуждение БПЛА: поддержка вспомогательного управления ангаром и связи с БПЛА, с помощью управляющего сигнала можно заставить БПЛА проснуться или перейти в режим низкого энергопотребления.
• Защита аккумулятора:
• Условия и зоны зарядки:
• Дрон приостанавливает зарядку во включенном состоянии и поддерживает взлет, доступ к оригинальной пленке фюзеляжа и т.д.; он может заряжаться в выключенном состоянии и не поддерживает доступ к оригинальной пленке фюзеляжа.
• Если дрон использовался в течение 3 дней и уровень заряда батареи ниже 90%, зарядите его до 100%, если температура в салоне подходящая (6°C-45°C) или 95%, если она высокая (45°C-49°C).
• Если дрон не используется более 3 дней, батарея автоматически разряжается и заряжается до 60 %, когда она опускается до 55 % примерно через 60 дней.
• Не заряжайте аккумулятор, если температура в салоне слишком низкая (< 6°C) или слишком высокая (> 49°C).

Примечание

Когда дрон находится в кабине, вы можете нажать на значок дрона в строке состояния в верхней части главной страницы/альбома, чтобы включить/выключить дрон в зависимости от необходимости включить его для использования или выключить для подзарядки; система обнаруживает, что дрон простаивает в кабине более 5 минут (т. е. вы не заходили в альбомы, творения, управление устройством и т. д.).

неисправности.

• Производительность разряда Саморазряд до 96 процентов через 3 дня без использования дрона при температуре окружающей среды, 80 процентов через 15 дней без использования дрона и 60 процентов через 45 дней без использования дрона.
• Влияние температуры на разряд Температура＜45℃: возможен саморазряд; Температура 45~50 (включая 50℃ в целом); возможен саморазряд и время ожидания разряда сокращается вдвое; Температура＞50℃; саморазряд не будет включен.
• Потребляемая мощность разряда: 423 мВт, потребляемая мощность пассивного разряда: 5 мВт.
• Срок службы аккумулятора: максимальный срок службы - 200 циклов зарядки/разрядки. Режим предотвращения столкновений с препятствиями Он поддерживает настраиваемое открытие и закрытие режима обхода препятствий, и вы можете выбрать режим зависания/обхода препятствий при столкновении с ними во время полета; когда дрон заходит на посадку и на его пути встречаются препятствия, дрон выйдет из режима посадки и зависнет. поиск транспортных средств на большие расстояния Контроллер App exclusive предоставляет БПЛА GPS-координаты всего транспортного средства для поиска автомобиля на большом расстоянии через картографический сигнал, и после успешного подключения бортового модуля позиционирования контроллер App exclusive отсоединяет GPS-координаты всего транспортного средства и отправляет их. Строка состояния интерфейса полета дрона: Чтобы показать уровень сигнала и точность позиционирования бортового модуля позиционирования, полученного самолетом, нажмите на значок. Посмотреть детали; Показывает состояние соединения между дроном и бортовым картографическим устройством и силу картографического сигнала, полученного дроном, вы можете нажать на иконку, чтобы увидеть подробную информацию; Отображение состояния визуальных датчиков дрона в 6 направлениях (стрелки показывают направления вверх и вниз), нормальное состояние - белым цветом, ненормальное - красным, можно нажать на иконку, чтобы увидеть подробную информацию. Если дрон не взлетает, состояние датчиков будет отображаться как ненормальное;

Чтобы отобразить уровень сигнала GPS, полученный дроном, и количество спутников, которые он искал, нажмите на кнопку значок для получения дополнительной информации.

Примечание

Если у вас возникнут проблемы с качеством или использованием продукции, вы можете своевременно связаться с официальными дилерами Tengshi, и мы оперативно ответим вам; В целях оптимизации работы и обслуживания данного продукта, а также обеспечения и повышения безопасности полетов компания Denza будет постоянно или непрерывно предоставлять вам процедуры обновления программного и аппаратного обеспечения и своевременно обновлять руководство пользователя, в это время, пожалуйста, обратите внимание на электронное руководство пользователя Denza. Для того чтобы использовать все или часть функций данного продукта, пожалуйста, своевременно установите обновление; Комплект БПЛА, картографический контроллер, контроллер позиционирования транспортного средства и контроллер дистанционного зондирования в автомобильном БПЛА являются продуктами потребительского класса, а гарантия подробно описана в руководстве и гарантийном талоне на три комплекта; Согласно требованиям соответствующих нормативных актов, дрон требует от пользователей регистрироваться под своими настоящими именами, пожалуйста, сотрудничайте с сотрудниками авторизованных дилеров Denza для регистрации под своими настоящими именами;

Пожалуйста, используйте этот продукт в соответствии с особыми требованиями законодательства.

Ангар для дронов*

Ангар для БПЛА устанавливается на крыше автомобиля, поддерживая управление связкой автомобиль-машина и расширяя возможности применения БПЛА.

• Относительная влажность: 25%~95% Давление воздуха: 50kPa~106kPa Высота над уровнем моря: ≤5000 м Рабочая температура в ангаре: -20℃~70℃ Рабочая температура дрона: -10℃~40℃
• Условия в кабине БПЛА при взлете и посадке:
• Центральный мотив фартука не затенен, не сломан и т. д;
• Не более 2 треугольных оттенков в узоре фартука;
• Сценарии, в которых нет значительного изменения в цветовом различии рисунка перрона и в которых рисунок перрона плохо отличим от фона перрона (например, скопление пыли), могут не пройти на посадку;
• В радиусе 10 м от него нет других перронов;
• При посадке/взлете дрона держите автомобиль под наклоном ≤ 5°.
• Убедитесь, что перед открытием ангара нет осадков;
• В ангаре нет признаков неисправности.

Примечание

Запрещается изменять внешний вид гондолы и перрона, чтобы не сделать графику поверхности перрона неузнаваемой и не допустить неэффективности посадки (например, установка на перроне фонарей, светящих прямо вверх, нанесение частных граффити на перрон и т.д.); Когда люк открыт, запрещается вешать на него предметы во избежание сбоя автораспознавания БПЛА при посадке или ошибочного удара веслами по предметам в процессе посадки, что приведет к неудачному приземлению.

• Самопроверка кабин Кабина выполняет самотестирование в соответствии с внутренней логикой работы. Во время самотестирования, если механизм открытия и закрытия двери кабины, механизм подъема, механизм центрирования, механизм зажима и механизм зарядки находятся в ненулевом положении, будет выполнено действие по сбросу нуля в соответствии с логикой движения каждого механизма; если во время самотестирования будут обнаружены неисправности оборудования, на экране приложения появится сообщение об ошибке самотестирования.
• При движении мотогондолы возникают ограничения по потребляемой мощности, а механизмы мотогондолы имеют функциональные ограничения.

Примечание

Следующие условия вызывают сброс самотестирования:

• При включении питания всего автомобиля, питание будет включено после последнего пробега ≥2000 км или интервала времени ≥1 месяца, или количества включений питания всего автомобиля ≥100 раз, или количества операций с организацией ≥10 раз (не учитывается в режиме ввода в эксплуатацию), или при аномальном отключении питания (аномальное отключение происходит, когда люк не находится в состоянии полного закрытия). После выполнения любого из вышеперечисленных условий и срабатывания сброса самотестирования все условия сбрасываются. Следующие условия вызывают сброс неисправности:
• В случае неисправности механизма люка/центрального механизма/зажимного механизма/подъемного механизма (за исключением аномального отключения питания) автоматически выполняется одно действие по обнулению всех двигателей ангара, если неисправность может быть восстановлена по окончании поиска и устранения неисправностей.

Примечание

При неисправности механизма против защемления подождите, пока механизм выполнит 3 попытки закрытия, и если он по-прежнему не закрывается, убедитесь, что в механизме не застрял посторонний предмет.

• Когда БПЛА совершает взлеты и посадки, дверь кабины выполняет маневры открытия и закрытия в соответствии с общей логикой работы кабины.

• Функция подъема фартука Подъемный механизм имеет функцию подъема и опускания фартука в заданное положение, что позволяет повысить безопасность взлета и посадки БПЛА, а также уменьшить общую высоту кабины и сократить занимаемое пространство. Взлет и посадка БПЛА

Фартук находится в высоком положении при спуске; он находится в низком положении, когда дрон находится в заряженном или убранном состоянии.

• Органы управления Механизм центрирования в основном обеспечивает платформу для взлета и посадки БПЛА, сбрасывает и ограничивает центрирование БПЛА после приземления, а когда БПЛА необходимо взлететь, механизм центрирования открывается, чтобы выпустить БПЛА.
• Белая краска на верхней поверхности перрона - это визуальный знак для автоматического возвращения дронов в свои отсеки, который используется для направления дронов обратно в отсеки для посадки.
• Зажимной механизм зарядки После того как зажимной зарядный механизм завершает сброс и фиксацию БПЛА, осколки заряда на нем контактируют с контактным элементом заряда на БПЛА для зарядки; когда БПЛА необходимо взлететь, зажимной зарядный механизм открывается, чтобы освободить БПЛА.

Примечание

Предварительное условие зарядки выполняется при одновременном выполнении следующих условий: автомобиль в порядке и блокируется; Ангар не получил команду на перемещение механизма;

• Температура датчика температуры зарядного отсека не превышает 49℃ и составляет не менее 6℃; температура сердечника зарядного отсека дрона не превышает 50℃ и составляет не менее 5℃;
• В режиме ожидания БПЛА: уровень заряда батареи не соответствует уровню заряда ≥ 90 %;
• В интеллектуальном режиме: заряд батареи не соответствует уровню заряда ≥ 55%, заряд батареи дрона < Подайте на дрон питание от 55% до 60%.

Высокая температура в ангаре повлияет на скорость зарядки дрона.

• Механизм защиты карданного шарнира (модуля камеры)
• Механизм защиты кардана выполняет функцию защиты объектива кардана БПЛА, и после того, как БПЛА приземляется и фиксируется механизмом центрирования и механизмом зажима, крышка защиты кардана вращается и защелкивается под ограничением направляющей кардана по мере спуска подъемного механизма, чтобы сдержать и защитить свободное колебание объектива кардана БПЛА и избежать повреждения объектива кардана БПЛА вибрацией в условиях неровности всего транспортного средства.

Примечание

После автоматической посадки беспилотника необходимо удерживать его в горизонтальном положении, при этом запрещается передавать рукоятку или установленный на транспортном средстве беспилотник App Отклоните голову, иначе она будет повреждена в результате срабатывания механизма защиты головы.

Примечание

Длительная стоянка в условиях высокой температуры и максимально возможная парковка автомобиля в прохладном и проветриваемом месте могут снизить энергопотребление системы охлаждения. Если вы получили сообщение о неисправности вентилятора, обратитесь к авторизованному дилеру Denza для ремонта, чтобы избежать риска перегрева дрона. Когда автомобиль находится в режиме "OFF", а дрон - на хранении, вентилятор автоматически включается, если температура в камере обнаружения слишком высока.

• анемометр Ультразвуковой анемометр - это прибор, использующий ультразвуковую технологию для измерения скорости и направления ветра, который широко применяется в области метеорологического мониторинга. Система депо беспилотного летательного аппарата (БПЛА) контролирует скорость и направление ветра в низковысотной зоне перед взлетом с помощью ультразвукового анемометра, что служит основой для стратегии управления БПЛА для взлета и посадки, а также улучшает экологическую адаптацию и безопасность эксплуатации БПЛА.

Сопряжение устройств

• Сопряжение между дроном и транспортным средством (т.е. модулем картографии транспортного средства, модулем позиционирования транспортного средства), ручкой дистанционного управления и транспортным средством (т.е. модулем картографии транспортного средства), ручкой дистанционного управления и дроном было завершено при поставке с завода, и дрон готов к использованию после включения питания, подключения и активации. В случае замены дрона, смены рукоятки, разрыва соединения с устройством и т.д., пожалуйста, используйте следующий метод для повторного сопряжения.

Сопряжение беспилотников с автомобилями 1. Если дрон находится в кабине, откройте приложение Lingkite, когда вам нужно взлететь, и нажмите главную кнопку на главной странице "Одна кнопка для взлета"; если дрон находится вне кабины, откройте приложение Lingkite и нажмите главную кнопку на главной странице "Подключить дрон".

2. После нажатия главной кнопки следуйте указаниям интерфейса, чтобы установить сопряжение между дроном и автомобильным модулем картографии. После успешного соединения включите Bluetooth и точку доступа автомобиля в соответствии с указаниями интерфейса, выберите имя Bluetooth модуля позиционирования автомобиля (необходимо проверить имя Bluetooth, чтобы убедиться, что оно совпадает с последними 4 цифрами SN модуля позиционирования автомобиля, указанными на упаковочной коробке дрона), дождитесь успешного соединения Bluetooth и точки доступа, а затем перейдите к сопряжению между дроном и модулем позиционирования автомобиля.

Примечание

При сопряжении дрона вне салона автомобиля соблюдайте расстояние между дроном и автомобилем не более 0,5 м.

Сопряжение ручки пульта дистанционного управления с автомобилем Откройте приложение Kite App, нажмите на значок рукоятки в навигационной панели, чтобы развернуть плавающий слой, и нажмите "Подключить/Заменить рукоятку". Индикатор батареи будет мигать, когда ручка не подключена, и перестанет мигать, когда ручка будет успешно подключена. Сопряжение рукоятки дистанционного управления с дроном Когда вам нужно использовать дрон вдали от автомобиля, вы можете использовать свой мобильный телефон для подключения кабеля к ручке дистанционного управления, открыть приложение DJI FLY на мобильном телефоне и следовать интерфейсу, чтобы управлять подключением питания и работы дрона, и ввести сопряжение дрона и ручки дистанционного управления после окончания времени соединения.

Примечание

При сопряжении расстояние между дроном и ручкой пульта дистанционного управления не должно превышать 0,5 м.

4-7 Описание других основных функций

автомобильный регистратор

• Пользователи могут включить или выключить функцию системы CarLog через центральный экран управления → Центр приложений → Интерфейс настройки CarLog. При запуске автомобиля система по умолчанию переходит в состояние последней настройки.
• Автомобильный регистратор разделен на три интерфейса: изображение в реальном времени, список воспроизведения и настройки, позволяющие запрашивать и настраивать информацию о вождении.
• Камера CarLog расположена в верхней центральной части

• переднего ветрового стекла.

Слот для карт памяти SD.

• В CarLog этого автомобиля можно использовать карты памяти TF (Micro-SD) емкостью 64~128 Гб и скоростью передачи данных класса 10 и выше.

Примечание

Вставьте карту горизонтально. После установки карты памяти, если на интерфейсе записи автомобильного регистратора мигает красная точка, значит, карта памяти опознана и начала нормально работать; если карта памяти не опознана или видео записывается ненормально, в PAD появится соответствующее упоминание Показать. Использование несовместимой карты памяти может привести к тому, что CarLog не сможет правильно записывать и сохранять файлы записи.

303

живое изображение

• Пользователи могут включить или выключить систему CarLog через экран управления центром → Центр приложений → экран CarLog Settings. Кнопка управления CarLog
• : Включить запись
• : Приостановить видеозапись
• : Сделать снимок
• : Блокировка видео, которое записывается в данный момент, или включение экстренной записи рабочего состояния автомобильного регистратора
• :
• : Пауза записи Ненормальная функция
• : SD-карта работает ненормально
• : Недостаточная емкость SD-карты. Интерфейс списка воспроизведения автомобильного регистратора:
• Список воспроизведения содержит видео вождения, заблокированное видео и фотографии. Интерфейс настройки автомобильного регистратора:
• Опция [Crash Sensitivity] позволяет выбрать уровень чувствительности к столкновениям. Доступны три уровня: низкий, средний и высокий. По умолчанию используется низкий уровень.
• Установите информацию о вождении, которая будет накладываться на видео CarLog, с помощью опции [Video Overlay Driving Information].
• С помощью параметра [Запись] установите, включена ли запись для видеозаписи (по умолчанию выключено).
• Очистите все данные в папке регулярных видеофайлов "CarLog" с помощью опции [Delete Data].
• При использовании опции [Format] SD-карта будет переформатирована, все исходные данные будут очищены, а формат разделов станет Fat32.

Автомобильный ETC

Введение в автомобильные ETC Car ETC предварительно устанавливается в автомобиль на заводе, что не влияет на эстетику окна автомобиля и не требует вставки карты. После активации он поможет владельцам автомобилей реализовать безостановочный электронный сбор платы за проезд по автомагистралям. Автомобильный ETC может быть подключен к системе DiLink, которая позволяет владельцу включать/выключать функцию ETC в автомобиле.

Метод активации 1. Нажмите на экран управления центром→ Application Centre → ETC, чтобы вызвать QR-код, отсканируйте QR-код на экране управления центром с помощью приложения Tengnuo App, следуйте подсказкам, чтобы загрузить водительское удостоверение, идентификационные данные и другую информацию, и выберите способ автоматического удержания;

2. Потяните вниз панель удобств или нажмите на центральный экран управления → Настройки → DiLink→ Interconnect После включения Bluetooth в автомобиле включите Bluetooth вашего мобильного телефона и выберите имя ETC Bluetooth в автомобиле для завершения активации. Использование Информация о транспортном средстве содержится в бортовом ETC. Когда автомобиль проезжает через пункт взимания платы, он может, не останавливаясь, проехать на выделенную полосу ETC, и машина пункта взимания платы автоматически обнаружит и поднимет ворота, чтобы автомобиль мог проехать. Плата за проезд будет автоматически списана с настроенного вами канала оплаты.
