BYD XIA — общая информация

Перевод справочного раздела оригинальной сервисной документации BYD по модели XIA (夕).

Расположение идентификационного кода автомобиля (VIN)

Часто используемые идентификационные коды автомобиля расположены в следующих местах:

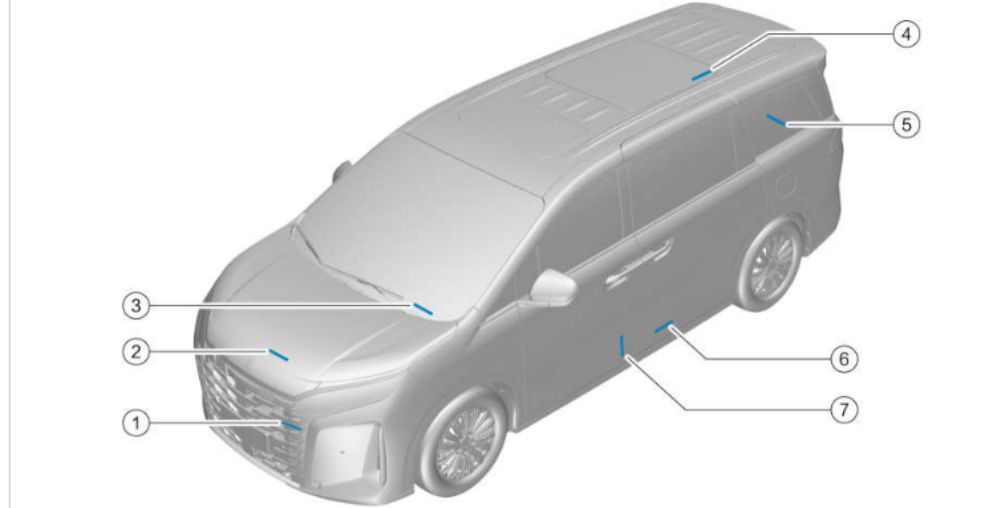

Расположение наклеек VIN на кузове автомобиля

№	Расположение
1	VIN нанесён на внутренней панели капота моторного отсека, у замка, со смещением влево
2	VIN расположен параллельно левой короткой кромке, вдоль левой наклонной плоскости кузовной панели
3	VIN нанесён горизонтально на панели приборов, в углублении кузовной панели слева внизу (ограничительная зона)
4	VIN наклеен на плавной изогнутой поверхности над левой аркой заднего колеса
5	VIN наклеен на внутренней панели задней двери (двери багажника), в верхней части со смещением влево
6	VIN наклеен на кузовном кронштейне порога левой задней двери, посередине между порогом и подножкой
7	VIN наклеен горизонтально на внутренней панели левой передней двери, в левом нижнем углу

Считывание идентификационного кода автомобиля через VDS

Шильдик (табличка)

1. Запустите VDS и подключите его к диагностическому разъёму (OBD) автомобиля.

ℹ СОВЕТ

Разъём OBD расположен в левом нижнем углу нижней защитной накладки панели приборов (слева от рулевой колонки).

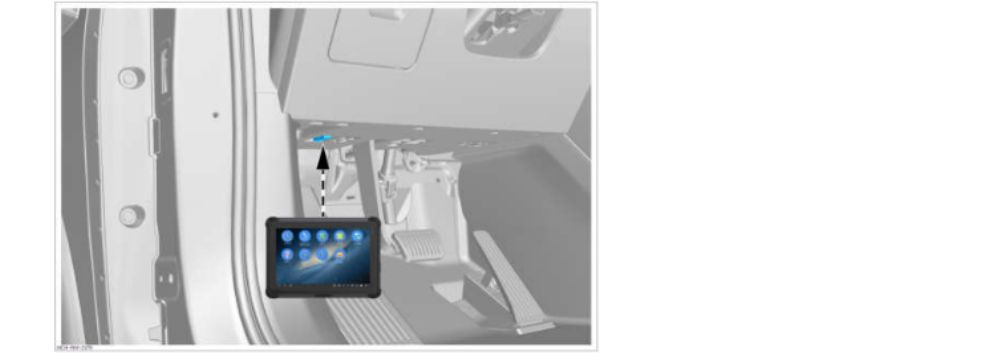

Расположение диагностического разъёма OBD

2. Следуя указаниям на экране VDS, считайте идентификационный код автомобиля (VIN) и сопутствующую информацию.

Расшифровка идентификационного кода автомобиля (VIN)

Идентификационный код автомобиля (Vehicle Identification Number, сокращённо VIN) состоит из 17 знаков и является уникальным кодом для идентификации автомобиля. Структура кода:

Позиция(и)	Значение
1	Страна и регион производства автомобиля
2–3	Завод-изготовитель автомобиля
4–8	Тип/серия/тип кузова автомобиля и тип силового агрегата
9	Контрольный разряд (проверочная цифра)
10	Год выпуска автомобиля
11	Код сборочного завода автомобиля
12–17	Серийный (порядковый) номер автомобиля

Таблица кодов стран/регионов производства:

Код	Страна/регион	Код	Страна/регион
1	США	J	Япония
2	Канада	S	Великобритания
3	Мексика	K	Республика Корея
4	США	L	Китай
6	Австралия	V	Франция
9	Бразилия	R	Тайвань (Китай)
W	Германия	Y	Швеция
T	Швейцария	Z	Италия

Таблица кодов года выпуска автомобиля:

Год	Код	Год	Код	Год	Код	Год	Код
1991	M	2001	1	2011	B	2021	M
1992	N	2002	2	2012	C	2022	N
1993	P	2003	3	2013	D	2023	P
1994	R	2004	4	2014	E	2024	R
1995	S	2005	5	2015	F	2025	S
1996	T	2006	6	2016	G	2026	T
1997	V	2007	7	2017	H	2027	V
1998	W	2008	8	2018	J	2028	W
1999	X	2009	9	2019	K	2029	X
2000	Y	2010	A	2020	L	2030	Y

Табличка (шильдик) автомобиля

1. Шильдик завода-изготовителя:

– Наклеен на кузовной панели ниже правой стойки B (в зоне листового металла порога).

– Содержит следующую информацию: наименование компании, марку, страну изготовления, модель автомобиля, число посадочных мест, месяц и год изготовления, модель тягового электродвигателя, пиковую мощность тягового электродвигателя, модель двигателя внутреннего сгорания, номинальное напряжение системы тяговой батареи, максимальную полезную мощность двигателя внутреннего сгорания, номинальную ёмкость системы тяговой батареи, идентификационный код автомобиля (VIN), рабочий объём двигателя, максимально допустимую полную массу.

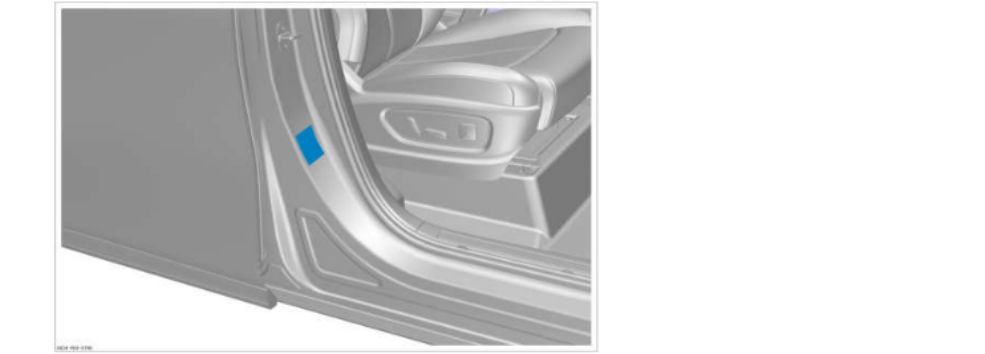

Расположение шильдика завода-изготовителя

Модель и маркировка двигателя внутреннего сгорания

Табличка с моделью и номером двигателя наклеена в верхней левой части интеркулера (промежуточного охладителя наддувочного воздуха), параллельно кромке его посадочной плоскости.

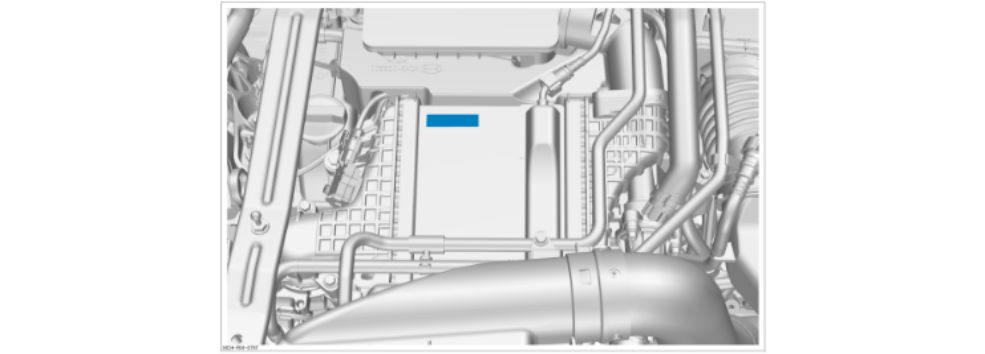

Расположение таблички с моделью и номером двигателя

Параметры автомобиля в целом

Габаритные размеры автомобиля

Параметр	BYD6510MT6HEV	BYD6510MT6HEV1
Артикул (модель) изделия	BYD6510MT6HEV	BYD6510MT6HEV1
Длина, мм	5145	5145
Ширина, мм (без наружных зеркал)	1970	1970
Высота, мм	1805	1805
Колёсная база, мм	3045	3045
Передняя колея, мм	1676	1676
Задняя колея, мм	1683	1683
Передний свес, мм	990	990
Задний свес, мм	1110	1110
Угол въезда, °	14	14
Угол съезда, °	16	16

Массовые параметры автомобиля

Параметр	BYD6510MT6HEV	BYD6510MT6HEV1
Снаряжённая масса, кг	2650	2470
Нагрузка на переднюю ось (снаряж.), кг	1463	1372
Нагрузка на заднюю ось (снаряж.), кг	1187	1098
Максимально допустимая полная масса, кг	3225	3045
Нагрузка на переднюю ось (макс. полная масса), кг	1561	1468
Нагрузка на заднюю ось (макс. полная масса), кг	1664	1577
Число посадочных мест, чел.	7	7

Параметры двигателя внутреннего сгорания

Параметр	BYD6510MT6HEV	BYD6510MT6HEV1
Тип двигателя	BYD472ZQB	BYD472ZQB
Рабочий объём, л	1,498	1,498
Номинальная мощность двигателя, кВт/об.мин	115/5500	115/5500
Максимальная полезная мощность, кВт/об.мин	110/5500	110/5500
Максимальный крутящий момент, Н·м/об.мин	225/2500–4500	225/2500–4500
Экологический класс	Евро-6 (аналог “Государственный VI”, КНР)	Евро-6 (аналог “Государственный VI”, КНР)

Параметры тяговой батареи

Параметр	BYD6510MT6HEV	BYD6510MT6HEV1
Тип тяговой батареи	Литий-железо-фосфатная (LiFePO4)	Литий-железо-фосфатная (LiFePO4)
Номинальная ёмкость батареи, А·ч	78,4	54

Параметры тягового электродвигателя

Параметр	BYD6510MT6HEV	BYD6510MT6HEV1
Модель тягового электродвигателя	TZ210XYD	TZ210XYD
Тип электродвигателя	Синхронный на постоянных магнитах	Синхронный на постоянных магнитах
Тип привода	Передний	Передний
Номинальная мощность/частота вращения/момент, кВт/об.мин/Н·м	90/6600/130	90/6600/130
Пиковая мощность/частота вращения/момент, кВт/об.мин/Н·м	200/20000/315	200/20000/315

Экономические и динамические параметры автомобиля

Параметр	BYD6510MT6HEV	BYD6510MT6HEV1
Расход топлива, л/100 км (цикл WLTC)	0,84	2,07
Максимальная расчётная скорость, км/ч	190	190
Максимальный угол преодолеваемого подъёма, %	≥30	≥30

Параметры эксплуатационных жидкостей автомобиля

Позиция	Параметр
Марка моторного масла BYD479ZQB	SP 0W-20; C5 0W-20 (одновременно соответствует требованиям SN+/SP)
Объём заправки моторного масла BYD479ZQB, л	без замены масляного фильтра — 3,7; с заменой масляного фильтра — 4,0
Марка трансмиссионного масла EHS (спец.)	EHSF-2LV
Объём заправки трансмиссионного масла EHS, л	3,2 ± 0,1
Масло заднего электропривода в сборе	EHSF-2LV
Марка тормозной жидкости	HZY6 / DOT4
Объём заправки тормозной жидкости, мл	1060 ± 50
Марка охлаждающей жидкости двигателя	Этиленгликолевая органическая (карбоксилатная) охлаждающая жидкость, температура застывания –40 °C
Объём заправки охлаждающей жидкости двигателя, л	9,1 ± 0,3
Марка охлаждающей жидкости электромотора/электроники	Этиленгликолевая органическая (карбоксилатная) охлаждающая жидкость, температура застывания –40 °C
Объём заправки охлаждающей жидкости электромотора/электроники, л	7,1 ± 0,3
Хладагент кондиционера, г	R-134a; 1550 ± 20
Жидкость омывателя стёкол, л	DB-0901, синяя, температура замерзания –40 °C; (1,5 ± 0,15)

⚠ ВНИМАНИЕ

При заправке/замене эксплуатационных жидкостей необходимо принимать соответствующие защитные меры, чтобы не повредить компоненты систем; после завершения работ следует очистить прилегающие поверхности от пролитой жидкости.

Технические параметры тормозной системы

Параметр	Значение
Свободный ход педали тормоза, мм	1–5
Толщина переднего тормозного диска, мм	30–32
Толщина заднего тормозного диска, мм	23–25
Толщина материала переднего тормозного диска (накладки), мм	2,8–12
Толщина материала заднего тормозного диска (накладки), мм	2–6,5

Параметры углов установки колёс (развал-схождение)

Значения углов установки колёс

Параметр	Значение
Угол продольного наклона шкворня (кастор)	4,96° ± 0,75°
Угол поперечного наклона шкворня (развал шкворня)	12,92° ± 0,75°
Угол развала переднего колеса	–0,59° ± 0,75°
Разница углов развала передних колёс (лев./прав.)	≤ 0,5°
Схождение передних колёс	0,2° ± 0,16°
Угол развала заднего колеса	–0,5° ± 0,5°
Разница углов развала задних колёс (лев./прав.)	≤ 0,5°
Схождение задних колёс	0,14° ± 0,16°
Разница колёсной базы (лев./прав.), мм	≤ 5
Разница колеи (перед/зад), мм	≤ 5

Параметры колёс и шин

Параметр	Значение
Типоразмер шин	235/60 R18
Давление в шинах, кПа	260
Требование к дисбалансу колеса (динамическая балансировка), г	< 10

Параметры сидений

Параметр	Значение
Продольное положение переднего сиденья (при измерении глубины подушки)	от заднего положения хода направляющих — вперёд на 60 мм
Угол наклона спинки переднего сиденья (при измерении глубины подушки)	вперёд 26,25°; назад 40°
Штатное (нормальное) положение спинки переднего сиденья	25°
Продольное положение заднего сиденья (при измерении глубины подушки)	фиксированное (несдвигаемое)
Угол наклона спинки заднего сиденья (при измерении глубины подушки)	вперёд 103°; назад 6°
Штатное (нормальное) положение спинки заднего сиденья	проектное положение 30°
