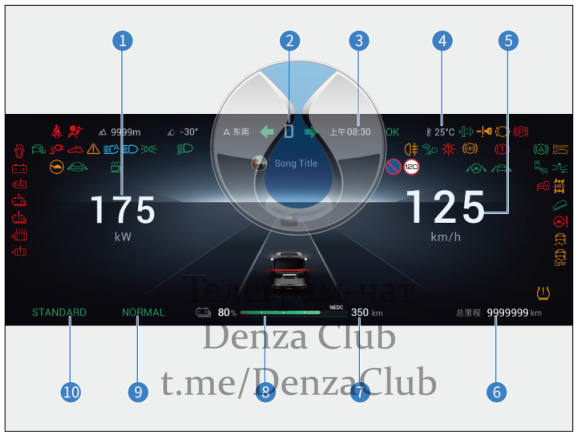

Вид комбинации приборов Полностью цифровая комбинация приборов
1 Индикатор мощности 6 Общий пробег 2 Информация о положении селектора 7 Запас хода 3 Время 8 Индикатор заряда 4 Температура за бортом 9 Режимы работы ECO/SPORT/NORMAL 5 Спидометр 10 STANDARD
Полезный совет После OTA-обновления комбинации приборов она переходит в упрощённый режим — это нормально. Перезапустите мультимедийную систему, и отображение восстановится. Индикаторы на приборной панели Обозначения индикаторов и контрольных ламп
 | Указатели поворота |  | Индикатор габаритных огней |
|---|---|---|---|
 | Индикатор всепогодных фар |  | Индикатор разрядки |
 | Индикатор автоматического удержания |  | Индикатор готовности автоматического удержания |
 | Индикатор интеллектуального навигационного ассистента* |  | Индикатор включения системы помощи при спуске |
 | Индикатор контроля слепых зон* |  | Индикатор режима NORMAL |
 | Индикатор OK |  | Индикатор режима ECO |
 | Индикатор режима SPORT |  | Индикатор экстренного торможения* |
 | Индикатор дальнего света |  | Индикатор интеллектуального дальнего/ближнего света* |
 | Индикатор режима ожидания ACC* |  | Индикатор состояния ACC* |
 | Индикатор системы помощи удержания в полосе |  | Индикатор главного выключателя света |
 | Индикатор состояния дверей |  | Индикатор контроля слепых зон* |
|---|---|---|---|
 | Индикатор задних противотуманных фонарей |  | Индикатор неисправности ACC* |
 | Сигнализатор неисправности системы контроля состояния водителя* |  | Предупреждающая лампа ограничения мощности привода |
 | Главный предупреждающий индикатор |  | Предупредительная лампа неисправности ABS |
 | Сигнализатор неисправности давления в шинах |  | Сигнализатор ESC OFF |
 | Индикатор неисправности ESC |  | Звуковой сигнал низкой скорости выключен |
 | Сигнализатор системы смарт-ключа |  | Индикатор режима «Снег» |
 | Сигнализатор неисправности фар |  | Индикатор неисправности системы помощи удержания в полосе |
 | Индикатор противоугонной системы |  | Сигнализатор непристёгнутого ремня безопасности |
 | Индикатор распознавания дорожных знаков |  | Индикатор подключения зарядки |
 | Предупреждающая лампа неисправности силовой установки |  | Предупреждающая лампа неисправности тяговой батареи |
 | Сигнализатор перегрева тяговой батареи |  | Сигнализатор высокой температуры охлаждающей жидкости электромотора |
 | Сигнализатор неисправности подушек безопасности |  | Сигнализатор неисправности электромотора |
 | Сигнализатор перегрева электромотора |  | Индикатор неисправности стояночной системы |
 | Предупреждающая лампа неисправности рулевой системы |  | Сигнализатор неисправности системы низковольтного питания |
 | Индикатор неисправности экстренного торможения* |  | Индикатор электронного стояночного тормоза |
Описание сигнализаторов и индикаторов. Сигнализатор системы смарт-ключа. Если при нажатии кнопки «Пуск/Стоп» ключа нет, этот сигнализатор загорается на несколько секунд, одновременно звучит один сигнал динамика, а на дисплее появляется сообщение «Ключ не обнаружен». Если ключ находится при вас и вы нажали кнопку «Старт/Стоп», эта лампа не загорится — в таком случае можно включить питание и запустить автомобиль. Если в течение нескольких секунд, пока эта предупреждающая лампа горит, внести ключ в салон, лампа погаснет. Если после нажатия кнопки «Старт/Стоп» предупреждающая лампа мигает, это означает, что заряд батарейки ключа недостаточен. Предупреждающая лампа неисправности антиблокировочной тормозной системы (ABS). Загорается, когда питание находится в положении «OK». Если антиблокировочная тормозная система работает нормально, через несколько секунд он гаснет. Если после этого в системе возникнет неисправность, он загорится снова и будет гореть, пока неисправность не будет устранена. Когда горит предупреждающая лампа неисправности ABS (а предупреждающая лампа неисправности системы стоянки не горит), антиблокировочная тормозная система не работает, но тормозная система продолжает работать нормально. Когда горит предупреждающая лампа неисправности ABS (а предупреждающая лампа неисправности системы стоянки не горит), так как антиблокировочная тормозная система не работает, при экстренном торможении или торможении на скользкой дороге колёса будут блокироваться. Если возникает любая из следующих ситуаций, это означает неисправность в одном из узлов, контролируемых системой сигнальных ламп. Рекомендуется как можно скорее обратиться к авторизованному дилеру Denza для проверки автомобиля. При положении питания «OK» лампа не горит или горит постоянно. Эта предупреждающая лампа загорелась во время движения. Кратковременное включение сигнальной лампы во время работы не означает неисправности.
Полезный совет Если одновременно с лампой неисправности стояночной системы продолжает гореть лампа неисправности ABS, немедленно остановите автомобиль в безопасном месте и рекомендуется обратиться к авторизованному дилеру Denza. При торможении в такой ситуации не только не работает антиблокировочная система, но и автомобиль становится крайне неустойчивым. ABS имеет функцию самопроверки. При любой неисправности загорается индикатор антиблокировочной тормозной системы на панели приборов. Это означает, что антиблокировочная функция тормозной системы вышла из строя. При этом тормоза по-прежнему обеспечивают обычное торможение, как у обычного автомобиля без антиблокировочной функции. Рекомендуется как можно скорее обратиться к специалистам авторизованного дилера Denza для проверки автомобиля. Если одновременно горят лампа неисправности ABS (антиблокировочной системы) и лампа стояночной системы, а тормоз полностью отпущен, это означает, что система распределения тормозных усилий между передними и задними колёсами также вышла из строя. Если ощущения от педали тормоза ненормальные, следует немедленно принять меры. Поскольку тормозная система имеет двухконтурную конструкцию, даже при неисправности части системы можно тормозить двумя другими колёсами. В этом случае вы почувствуете, что педаль нужно нажимать глубже, чтобы автомобиль начал замедляться, и тормозной путь становится длиннее. Переключитесь на низшую передачу, дайте автомобилю замедлиться и безопасно съедьте на обочину. Поскольку требуется более длинный тормозной путь, ехать опасно; следует вызвать эвакуатор и как можно скорее отремонтировать автомобиль. Если вам приходится ехать на короткое расстояние в таком состоянии, обязательно двигайтесь на низкой скорости и будьте особенно осторожны. Предупреждающая лампа неисправности давления в шинах. Загорается, когда питание находится в положении «OK». Если система контроля давления в шинах работает нормально, через несколько секунд он гаснет. Если в системе возникнет неисправность, он загорится снова. Если сигнализатор неисправности давления в шинах горит или мигает, на информационном дисплее приборов отображается «Проверьте систему контроля давления в шинах», а в поле значений на экране давления в шинах показано «---», это означает, что в системе контроля давления есть неисправность. Если для шины отображается «Сигнал неисправен», это означает, что сигнал давления в шинах в месте нахождения автомобиля, возможно, подвержен помехам или модуль контроля давления в шинах повреждён. Если лампа неисправности давления в шинах быстро мигает, а на экране давления в шинах информационного дисплея одно или несколько значений становятся красными, это означает, что в соответствующей шине быстро уходит воздух. Если сигнальная лампа неисправности давления в шинах горит постоянно, а одно или несколько значений на экране давления в шинах комбинации приборов стали жёлтыми, это означает, что давление в соответствующей шине понижено. Если одно или несколько значений шины и температуры стали жёлтыми, это означает, что шина перегрета. Если возникает любая из перечисленных выше ситуаций, рекомендуется как можно скорее обратиться к авторизованному дилеру Denza для проверки автомобиля.
Предупреждающая лампа неисправности ESC. Загорается, когда питание находится в положении «OK». Если функция ESC работает нормально, через несколько секунд эта лампа гаснет. Если в системе возникла неисправность, лампа загорается снова и горит до устранения неисправности. Если во время движения лампа неисправности ESC мигает, это означает, что система ESC работает. Когда горит лампа неисправности ESC (а лампы неисправности ABS и стояночной системы не горят), система динамической стабилизации ESC не действует, но антиблокировочная и тормозная системы продолжают работать нормально. Когда горит лампа неисправности ESC (а лампы неисправности ABS и стояночной системы не горят), из-за неработающей системы динамической стабилизации автомобиль будет крайне неустойчив при резком повороте и при экстренном объезде препятствия впереди. Если происходит любая из следующих ситуаций, это означает неисправность компонента, контролируемого системой предупреждающих ламп, и рекомендуется как можно скорее обратиться к авторизованному дилеру Denza для проверки автомобиля: при питании в положении «OK» лампа после включения питания вообще не загорается (нет самодиагностики). Этот сигнализатор горит постоянно во время движения. Полезный совет Кратковременное загорание сигнализатора во время работы не означает проблемы. Если одновременно с лампой неисправности ABS и лампой тормозной системы продолжает гореть лампа неисправности ESC, рекомендуется немедленно остановить автомобиль в безопасном месте и обратиться к авторизованному дилеру Denza. В этом случае при торможении не только автомобиль становится крайне неустойчивым, но и антиблокировочная тормозная система полностью не работает. Предупреждающая лампа ESC OFF. При питании в положении «OK» эта лампа загорается на несколько секунд и гаснет. При нажатии выключателя «ESC OFF» лампа должна гореть постоянно — при этом система стабилизации автомобиля не работает. После повторного нажатия «выключателя ESC OFF» эта лампа должна погаснуть, а функция системы контроля устойчивости автомобиля возобновит нормальную работу.
Полезный совет Если горит лампа ESC OFF, при резком повороте и объезде внезапно возникшего препятствия водитель должен быть особенно внимателен и ехать на низкой скорости. В этом случае при торможении система ESC не действует, и автомобиль становится неустойчивым. Предупреждающая лампа ограничения мощности привода. Загорается, когда мощность автомобиля ограничена; рекомендуется своевременно обратиться к авторизованному дилеру Denza.
Тогда через несколько секунд эта лампа гаснет. Эта лампа контролирует блок управления подушками безопасности (ECU), датчики столкновения, газогенераторы, предупреждающие лампы, проводку и питание.
Если происходит любая из следующих ситуаций, это означает неисправность одного из компонентов, контролируемых системой предупреждающих ламп, и рекомендуется как можно скорее обратиться к авторизованному дилеру Denza для проверки автомобиля: при питании в положении «OK» лампа после включения питания вообще не загорается или горит постоянно. Эта предупреждающая лампа загорелась во время движения. Сигнальная лампа неисправности стояночной системы. Если возникает любая из следующих ситуаций, немедленно остановите автомобиль в безопасном месте и обратитесь к авторизованному дилеру Denza. Эта лампа загорается в следующих случаях: когда питание в положении «OK» и уровень тормозной жидкости низкий. Полезный совет Продолжать движение при низком уровне тормозной жидкости очень опасно, не продолжайте движение. После запуска автомобиля лампа не гаснет, хотя уровень тормозной жидкости в норме и электронная стояночная система работает нормально (выключатель электронного стояночного тормоза поднимается и отпускается нормально, сообщения «Проверьте электронную стояночную систему» нет). Лампа неисправности стояночной системы горит одновременно с лампой неисправности ABS. В этом случае тормозная система и электронная стояночная система могут работать неправильно, тормозной путь увеличится. При торможении ABS (антиблокировочная тормозная система) не будет действовать, автомобиль будет неустойчив при торможении; ведите осторожно. Кратковременное загорание этой предупреждающей лампы в процессе работы не означает проблемы. Полезный совет При любой из следующих ситуаций немедленно остановите автомобиль в безопасном месте и рекомендуется обратиться к авторизованному дилеру Denza. Приводной электромотор работает, а лампа не гаснет даже после отпускания электронного стояночного тормоза. Тормоза могут работать неправильно, тормозной путь увеличится. Сильно нажмите педаль тормоза, чтобы экстренно остановить автомобиль. Одновременно с лампой неисправности «ABS» продолжает гореть лампа стояночной системы. При торможении не только не работает антиблокировочная тормозная система, но и автомобиль становится неустойчивым. Предупреждающая лампа неисправности рулевой системы
Если при неисправности рулевой системы эта лампа горит постоянно, рекомендуется доставить автомобиль к авторизованному дилеру Denza для проверки. Полезный совет В рулевой системе для уменьшения усилия на рулевом колесе используется электромотор. При повороте рулевого колеса можно услышать звук работы электромотора («гудение»). Это не означает неисправность. Удерживайте рулевое колесо в крайнем положении не более 5 с, иначе включится температурная защита, что приведёт к тяжёлому рулению или повреждению. При длительном частом повороте рулевого колеса на месте предупреждающая лампа неисправности рулевого управления не загорается, но руление ощущается тяжёлым; это явление не является режимом неисправности. При длительном частом повороте рулевого колеса на месте эффективность усиления рулевого управления снижается, чтобы предотвратить перегрев системы, из-за чего при управлении рулевым колесом ощущается тяжесть. В этом случае следует избегать частых поворотов рулевого колеса и остановки с отключением питания; в течение 10 мин система восстановится в нормальное состояние. При разряде стартерной железной батареи. Минимальное рабочее напряжение EPS — 9 В. Если стартерная железная батарея сильно разряжена и напряжение ниже 9 В, EPS не обеспечивает усиление руля. В этом случае проверьте состояние стартерной железной батареи и при необходимости зарядите или замените её. При остановке электромотора усилитель EPS может перестать работать, поэтому запрещается выключать электромотор во время движения. Если во время движения произошла внезапная остановка электромотора, крепко держите рулевое колесо, немедленно остановите автомобиль и рекомендуется обратиться к авторизованному дилеру Denza. Полезный совет Если горит лампа неисправности рулевой системы, немедленно остановите автомобиль в безопасном месте и рекомендуется обратиться к авторизованному дилеру Denza. Предупреждающая лампа неисправности системы низковольтного питания. Сигнализирует о неисправности DCDC низковольтного питания автомобиля или стартерной железной батареи. Когда лампа горит, зарядка и разрядка прекращаются. Если лампа горит постоянно во время движения, скорость автомобиля ограничивается. Вне режимов зарядки и разрядки эта лампа предупреждает о рабочем состоянии модуля DC и модуля стартерной железной батареи.
Если лампа загорелась во время движения, это означает проблему в системе DC или в системе стартерной железной батареи. Сигнализатор неисправности силовой системы Этот сигнализатор загорается при неисправности силовой системы. Если возникает любая из следующих ситуаций, это означает неисправность в одном из узлов, контролируемых системой сигнальных ламп. Рекомендуется как можно скорее обратиться к авторизованному дилеру Denza для проверки автомобиля: при положении питания «OK» эта сигнальная лампа горит постоянно. Эта предупреждающая лампа загорелась во время движения. Внимание По возможности не управляйте автомобилем с горящей предупреждающей лампой; рекомендуется как можно скорее обратиться к авторизованному дилеру Denza для проверки и выявления проблемы. Предупреждающая лампа перегрева тяговой батареи. Если лампа горит, температура тяговой батареи слишком высокая, необходимо остановиться и дать ей остыть. Если лампа перегрева тяговой батареи мигает, рекомендуем немедленно безопасно остановиться и как можно скорее покинуть автомобиль. Перегрев тяговой батареи возможен, например, в следующих условиях эксплуатации: Длительный затяжной подъём в жаркую погоду. при длительном движении в режиме «стоп-старт», частых резких разгонах и торможениях или при длительной непрерывной работе автомобиля без отдыха. Контрольная лампа неисправности тяговой батареи Загорается при переключении электропитания автомобиля в режим «OK». Если система тяговой батареи работает нормально, через несколько секунд лампа гаснет. Если позднее в системе возникнет неисправность, лампа загорится снова. Рекомендуется как можно скорее обратиться к авторизованному дилеру Denza для проверки автомобиля. Если происходит любая из следующих ситуаций, это означает неисправность компонента, контролируемого системой предупреждающих ламп, и рекомендуется как можно скорее обратиться к авторизованному дилеру Denza для проверки автомобиля. Лампа горит постоянно, когда автомобиль находится в режиме «OK». Лампа горит постоянно или периодически во время движения. Предупреждающая лампа перегрева охлаждающей жидкости
Горит постоянно — температура слишком высокая, остановите автомобиль и дайте ему остыть; мигает — уровень охлаждающей жидкости низкий, своевременно долейте охлаждающую жидкость. Предупреждающая лампа тревоги автоматического экстренного торможения (красная)* Когда лампа горит или мигает, следите за дистанцией до переднего автомобиля, не приближайтесь слишком близко, остерегайтесь столкновения. Индикатор распознавания дорожных знаков* Когда этот значок горит, система распознала ограничение скорости на текущем участке дороги. Описание прочих неисправностей прибора. На приборной панели могут отображаться следующие сообщения о неисправностях; действуйте в соответствии с рекомендуемыми способами устранения:
| Значок на дисплее | Сообщение о неисправности | Способ устранения |
|---|---|---|
 | Проверьте бортовую систему зарядки | Неисправность бортовой системы зарядки: проверьте подключение зарядки и переподключите зарядное устройство. Если проблему не удаётся устранить, рекомендуется обратиться к авторизованному дилеру Denza. |
| Для вашей безопасности дистанционное управление движением временно недоступно | Неисправность дистанционного управления движением, прекратите его использование. | |
| Проверьте сеть автомобиля | Возможна неисправность сети передачи данных автомобиля; немедленно остановитесь, рекомендуется обратиться к авторизованному дилеру Denza. | |
| Проверьте систему памяти* | Неисправность системы памяти; рекомендуется обратиться к авторизованному дилеру Denza. | |
 | Функции EV ограничены | Функции EV ограничены; рекомендуется немедленно обратиться к авторизованному дилеру Denza для проверки. |
 | Проверьте систему фар | Неисправность системы фар; рекомендуется обратиться к авторизованному дилеру Denza. |
 | Проверьте систему прогнозирующего предупреждения о столкновении* | Неисправность системы прогнозирующего предупреждения о столкновении; остановитесь, рекомендуется обратиться к авторизованному дилеру Denza. |
| Функция автоматического экстренного торможения ограничена* | Неисправность системы автоматического экстренного торможения; остановитесь, рекомендуется обратиться к авторизованному дилеру Denza. |
| Значок на дисплее | Сообщение о неисправности | Способ устранения |
|---|---|---|
 | Проверьте систему BSD* | Неисправность системы контроля слепых зон при перестроении; остановитесь, рекомендуется обратиться к авторизованному дилеру Denza. |
| Функция контроля слепых зон ограничена* | Функция контроля слепых зон ограничена; остановитесь, рекомендуется обратиться к авторизованному дилеру Denza. | |
 | Проверьте систему переключения передач | Неисправность контроллера переключения передач; немедленно остановитесь, рекомендуется обратиться к авторизованному дилеру Denza. |
 | Проверьте многофункциональный видеоконтроллер* | Неисправность многофункционального видеоконтроллера; остановитесь, рекомендуется обратиться к авторизованному дилеру Denza. |
| Функции многофункционального видеоконтроллера ограничены* | Функции многофункционального видеоконтроллера ограничены; остановитесь, рекомендуется обратиться к авторизованному дилеру Denza. | |
 | Ограничение из-за условий среды: интеллектуальная камера недоступна* | Интеллектуальная камера недоступна; остановитесь, рекомендуется обратиться к авторизованному дилеру Denza. |
 | Проверьте систему предупреждения о выходе из полосы* | Неисправность системы предупреждения о выходе из полосы; остановитесь, рекомендуется обратиться к авторизованному дилеру Denza. |
 | Проверьте систему удержания в полосе* | Неисправность системы удержания в полосе; остановитесь, рекомендуется обратиться к авторизованному дилеру Denza. |
| Функция удержания в полосе ограничена* | Функция удержания в полосе ограничена; остановитесь, рекомендуется обратиться к авторизованному дилеру Denza. | |
 | Проверьте систему HDC | Неисправность системы HDC; рекомендуется обратиться к авторизованному дилеру Denza. |
 | IMU не откалиброван* | Активная подвеска не откалибрована, что ухудшает ощущения от вождения; рекомендуется обратиться к авторизованному дилеру Denza. |
О ключах. Ключи включают электронный смарт-ключ, механический ключ (устанавливается внутри электронного смарт-ключа), Bluetooth-ключ*, NFC-ключ* и UWB-ключ на телефоне. Электронный смарт-ключ. Имея при себе действующий электронный смарт-ключ, нажмите микропереключатель на ручке левой/правой передней двери, чтобы открыть/закрыть все двери; при закрытом автомобиле, имея при себе действующий электронный смарт-ключ, нажмите микропереключатель на ручке левой/правой задней двери, чтобы открыть автомобиль и включить электропривод сдвижной двери с соответствующей стороны; кнопками на смарт-ключе также можно открывать/закрывать двери, открывать/закрывать дверь багажника, выполнять дистанционный запуск/остановку двигателя и открывать/закрывать электрические сдвижные двери. ① Индикатор
② Кнопка закрытия ③ Кнопка открытия ④ Кнопка открытия/закрытия двери багажника ⑤ Кнопка запуска/остановки ⑥ Кнопка открытия/закрытия правой сдвижной двери ⑦ Кнопка открытия/закрытия левой сдвижной двери. Внимание. Смарт-ключ — электронное устройство; чтобы не повредить его, соблюдайте следующие указания: не оставляйте смарт-ключ в местах с высокой температурой, например на панели приборов. Не разбирайте смарт-ключ без необходимости. Не бейте смарт-ключом с силой по другим предметам и не роняйте его. Не погружайте смарт-ключ в воду и не мойте его в ультразвуковой мойке. Не держите смарт-ключ рядом с устройствами, излучающими электромагнитные волны, например с мобильным телефоном. Не прикрепляйте к смарт-ключу никаких предметов, блокирующих электромагнитные волны (например, металлических уплотнителей).
Внимание (продолжение). Для одного автомобиля можно зарегистрировать запасной ключ. Подробности рекомендуется уточнить у авторизованного дилера Denza. Если смарт-ключ не управляет дверями на нормальном расстоянии либо индикатор на ключе тусклый или не горит: Проверьте, нет ли поблизости радиостанций или радиопередатчиков аэропорта, мешающих нормальной работе смарт-ключа. Заряд батарейки смарт-ключа, возможно, исчерпан. Проверьте батарейку в смарт-ключе. Для замены батарейки рекомендуется обратиться к авторизованному дилеру Denza. При утере смарт-ключа рекомендуется как можно скорее обратиться к авторизованному дилеру Denza, чтобы избежать угона автомобиля или несчастного случая. Не меняйте самовольно частоту передачи, не увеличивайте мощность передачи (в том числе установкой дополнительных усилителей частоты передачи), не подключайте самовольно внешнюю антенну обнаружения и не заменяйте антенну обнаружения другой. При использовании не создавайте вредных помех для любых легальных радиослужб; при обнаружении помех немедленно прекратите использование и продолжайте пользоваться ключом только после принятия мер по устранению помех. Радиоустройства малой мощности необходимо использовать вдали от помех от различных радиослужб либо от излучения промышленного, научного и медицинского оборудования. Не используйте вблизи самолётов и аэропортов. Людям с имплантированным кардиостимулятором или дефибриллятором следует находиться вдали от антенн обнаружения системы бесключевого доступа и запуска, так как электромагнитные волны могут повлиять на нормальную работу таких устройств. Помимо пользователей с имплантированным кардиостимулятором или дефибриллятором, пользователям других электронных медицинских устройств также следует обратиться к производителю за информацией об использовании этого устройства под воздействием электромагнитных волн. Электромагнитные волны могут иметь непредсказуемые последствия для работы таких медицинских устройств. Покидая автомобиль, обязательно берите ключ с собой и запирайте автомобиль, ни в коем случае не оставляйте людей (особенно детей) одних в салоне. Механический ключ Механический ключ (внутри электронного смарт-ключа) — позволяет разблокировать и заблокировать левую переднюю дверь. Когда ключ не используется, убедитесь, что механический ключ вставлен обратно в смарт-ключ, а задняя крышка электронного смарт-ключа закрыта.
Извлечение механического ключа
Подберите подходящий инструмент и вставьте его в квадратный паз на торце ключа в направлении стрелки ①, надавите вверх — задняя крышка ключа откроется; достаньте механический ключ из-под задней крышки смарт-ключа. После использования механического ключа верните его на место тем же путём. Номерная бирка ключа
Номер механического ключа указан на номерной бирке. Если ключ утерян или нужен запасной, рекомендуется обратиться к авторизованному дилеру Denza, где ключ можно продублировать по его номеру. Полезный совет. Обязательно храните номерную бирку в надёжном месте, не оставляйте её в автомобиле. Рекомендуется записать номер ключа и сохранить его в надёжном месте.
Закрытие/открытие дверей. Закрытие/открытие механическим ключом. Потяните ручку левой передней двери и одновременно вставьте механический ключ
в паз, показанный на рисунке, и слегка надавите вверх, поддевая фиксатор — откроется внешняя крышка замочной скважины. Отпустите ручку двери, вставьте ключ в
замочную скважину левой передней двери и поверните, затем выньте ключ, потяните ручку двери и откройте дверь. Открыть дверь водителя: поверните ключ по часовой стрелке. Закрыть дверь водителя: поверните ключ против часовой стрелки. Внимание. После извлечения механического ключа дверь водителя можно открыть, только потянув за её ручку.
Открывание двери внутренней ручкой. При разблокированном автомобиле достаточно один раз потянуть
ручку, чтобы открыть дверь изнутри. Когда автомобиль заперт, потяните ручку два раза подряд, и только тогда дверь можно открыть изнутри. Предупреждение. Не позволяйте детям играть с внутренней ручкой двери, чтобы во время движения дверь не открылась случайно и не возникла опасность. Если в салоне находятся дети, убедитесь, что включена функция блокировки от детей. Внимание. Если на автомобиле установлена функция блокировки замков от детей, то заднюю дверь можно открыть изнутри, потянув ручку, только при отключённой блокировке; иначе изнутри дверь не откроется. Блокировка/разблокировка смарт-ключом Функция беспроводного дистанционного управления служит для разблокировки или блокировки всех дверей на близком расстоянии и для дополнительных функций. Войдя с зарегистрированным смарт-ключом в зону активации, медленно и уверенно нажмите кнопку на смарт-ключе, чтобы заблокировать или разблокировать все двери.
Запирание:
Когда все двери и капот передней части закрыты, нажмите кнопку закрытия — все двери закроются одновременно. Если автомобиль заглушён, то при включённой функции автоскладывания наружных зеркал заднего вида (мультимедиа → Настройки автомобиля → Комфорт при вождении → Наружные зеркала → Автоскладывание), указатели поворота мигнут 1 раз. Если автомобиль не заглушён, наружные зеркала заднего вида не складываются, указатели поворота не мигают, при этом один раз звучит сигнализация. Проверьте, надёжно ли заперты все двери. Если какая-либо дверь, капот передней части или дверь багажника не закрыты, указатели поворота не мигают, при этом один раз звучит звуковой сигнал. Разблокировка: нажмите кнопку разблокировки, и все двери разблокируются одновременно. Указатели поворота мигают 2 раза. При одновременной разблокировке всех дверей смарт-ключом плафон освещения салона (функцию DOOR можно включить на переднем плафоне) загорится на 15 с, даже если двери не открывались, а затем погаснет. В режиме охраны после разблокировки дверей смарт-ключом откройте любую дверь в течение 30 с. Иначе все двери автоматически заблокируются. Если оставить ключ в салоне при заблокированном автомобиле и закрыть дверь, чтобы не запереть ключ в салоне, автомобиль самостоятельно разблокируется, при этом указатели поворота мигают 2 раза. Поиск автомобиля смарт-ключом Когда автомобиль находится в режиме охраны, при нажатии кнопки блокировки автомобиль издаёт 1 сигнал и указатели поворота мигают 15 раз. Если вы не можете определить местоположение своего автомобиля, воспользуйтесь этой функцией. Когда автомобиль находится в режиме поиска, при повторном нажатии кнопки блокировки снова начинается новый цикл поиска. Подъём/опускание окон смарт-ключом Когда положение питания автомобиля «OFF»: длительное нажатие кнопки блокировки смарт-ключа включает автоматический подъём стёкол всех четырёх дверей.
длительное нажатие кнопки разблокировки смарт-ключа включает автоматическое опускание стёкол всех четырёх дверей. Предупреждение При использовании функции дистанционного подъёма окон следите за безопасностью пассажиров в салоне и выполняйте операцию, только убедившись, что не будет зажата никакая часть тела пассажиров. Полезный совет Функцию открытия/закрытия окон долгим нажатием кнопок блокировки/разблокировки на пульте ключа можно включить или отключить в мультимедийной системе: «Настройки автомобиля» → «Настройки дверей, окон и замков» (в зависимости от фактической комплектации автомобиля). Закрытие/открытие микропереключателем. Закрытие
Когда двери закрыты, но не заблокированы, войдите с действующим смарт-ключом в зону активации и нажмите микропереключатель на ручке передней двери. Все двери заблокируются одновременно. Если автомобиль заглушён, а складывание наружных зеркал заднего вида (мультимедиа → «Настройки автомобиля» → «Комфортное вождение» → «Автоматическое складывание наружных зеркал») включено, указатель поворота мигнёт 1 раз. Если автомобиль не заглушён, наружные зеркала заднего вида не складываются, указатели поворота не мигают, при этом один раз звучит сигнализация. Если какая-либо дверь, капот передней части или дверь багажника не закрыты, закрытые двери всё равно можно заблокировать микровыключателем, но указатели поворота не мигают, при этом один раз звучит звуковой сигнал. Открытие. В закрытом состоянии, войдя с действующим смарт-ключом в зону активации, нажмите микропереключатель ① на ручке передней двери — все двери откроются одновременно, указатели поворота мигнут 2 раза. В закрытом состоянии, войдя с действующим смарт-ключом в зону активации, нажмите микропереключатель ② на ручке электрической сдвижной двери — все двери откроются одновременно, а сдвижная дверь с соответствующей стороны автоматически откроется полностью, указатели поворота мигнут 2 раза.
В режиме охраны после разблокировки откройте дверь в течение 30 с. Иначе все двери снова автоматически заблокируются. В следующих случаях нажатие микровыключателя не приведёт к разблокировке/блокировке: микровыключатель нажат одновременно с открытием или закрытием двери. смарт-ключ оставлен в салоне. Полезный совет Если смарт-ключ находится слишком близко к наружной ручке двери или окну, функция доступа может не активироваться. Подъём/опускание стёкол микропереключателем. При положении питания автомобиля «OFF», имея при себе действующий смарт-ключ, долго удерживайте микропереключатель на ручке передней двери — стёкла всех четырёх дверей автоматически поднимутся/опустятся (через мультимедиа → Настройки автомобиля → Двери, окна и замки можно включить или отключить функцию закрытия/открытия дверей или окон долгим нажатием на микропереключатель). Закрытие/открытие двери багажника. Открытие/закрытие двери багажника смарт-ключом
Дважды нажмите кнопку «Открыть дверь багажника» на смарт-ключе — дверь багажника откроется, указатели поворота при этом мигнут 2 раза. Затем однократно нажмите кнопку «Открыть дверь багажника» — движение двери багажника остановится; при двойном нажатии дверь пойдёт в обратном направлении. Полезный совет. Если во время открывания или закрывания двери багажника снова нажать кнопку открытия, дверь остановится в текущем положении.
Открытие/закрытие двери багажника изнутри*
Когда дверь багажника закрыта, коснитесь и нажмите сенсорную кнопку ① — дверь багажника разблокируется и откроется до заданного положения (по умолчанию — максимальная высота). Если во время открывания снова коснуться кнопки ①, дверь багажника сразу плавно остановится в текущем положении. Когда дверь багажника открыта, коснитесь и нажмите кнопку ② — дверь багажника автоматически закроется. Если во время закрывания снова коснуться кнопки ②, дверь багажника сразу плавно остановится в текущем положении. Полезный совет. При скорости более 3 км/ч сенсорные кнопки ① и ② не действуют. Открытие двери багажника наружной кнопкой
При разблокированном автомобиле нажмите наружную кнопку двери багажника — дверь откроется. При закрытом автомобиле, имея при себе действующий смарт-ключ этого автомобиля, нажмите наружную кнопку двери багажника — дверь откроется. Полезный совет. Если во время движения двери багажника нажать наружную кнопку, дверь остановится в текущем положении. Электрическое закрытие двери багажника*
Когда дверь багажника открыта и неподвижна, нажмите кнопку закрытия двери багажника — дверь начнёт закрываться. Если во время закрывания снова нажать кнопку закрытия двери багажника, дверь остановится в текущем положении. Если после остановки двери в процессе движения снова нажать кнопку закрытия, дверь начнёт двигаться в противоположном направлении. Кнопка закрытия автомобиля*. При положении питания автомобиля «OFF» и открытой двери багажника, имея при себе действующий смарт-ключ, нажмите кнопку закрытия — дверь багажника закроется, автомобиль будет заблокирован и перейдёт в режим охраны. Ручное закрытие двери багажника*. При разблокированном автомобиле дверь багажника можно закрыть вручную. Внимание. Перед электрическим закрытием двери багажника убедитесь, что двери, окна, люк и т. п. закрыты, чтобы избежать материального ущерба. Аварийная разблокировка двери багажника. Прямо над замком двери багажника находится крышка аварийной разблокировки
Откройте крышку и потяните расположенный под ней аварийный трос — так можно аварийно открыть дверь багажника изнутри. Полезный совет. При обесточенном автомобиле дверь багажника можно аварийно разблокировать изнутри.
Настройка высоты открытия двери багажника*. Вручную или автоматически откройте дверь багажника до нужного положения и удерживайте её в нём, затем нажмите и удерживайте более 3 с внутреннюю кнопку двери багажника — динамик издаст сигнал длительностью 1 с, подтверждая, что текущая высота установлена. Высоту двери багажника можно также задать через мультимедиа → Настройки автомобиля → Двери, окна и замки, на экране настройки «Высота открытия двери багажника». Функция защиты от защемления. Если при электрическом закрывании двери багажника на её пути возникает препятствие, дверь автоматически изменит направление движения и откроется; если препятствие возникает при открывании, движение немедленно прекращается. Если электропривод двери багажника не работает, вручную полностью закройте дверь багажника — электрическая функция восстановится. После повторного подключения аккумулятора в моторном отсеке дверь багажника необходимо закрыть вручную, только тогда электропривод будет работать нормально. Предупреждение. При управлении дверью багажника соблюдайте следующие меры предосторожности, иначе можно прищемить часть тела, что приведёт к тяжёлой травме или опасности для жизни. Ни в коем случае не используйте часть тела для намеренной активации защиты от защемления. Если рядом есть люди, убедитесь в их безопасности и предупредите, что дверь багажника сейчас откроется или закроется. При закрывании двери багажника будьте особенно осторожны, чтобы не прищемить пальцы и т. п. Перед открыванием или закрыванием двери багажника тщательно проверьте, что окружающая зона безопасна. Во время движения автомобиля держите дверь багажника закрытой. Перед открыванием двери багажника удалите тяжёлую нагрузку, например снег и лёд. Иначе после открытия дверь багажника может внезапно закрыться снова. Во время электрического открывания или закрывания двери багажника не управляйте ею вручную. В ветреную погоду будьте осторожны при открывании или закрывании двери багажника: сильный ветер может внезапно сдвинуть её. Непосредственно перед полным закрытием двери багажника защита от защемления может не сработать, если что-либо окажется зажатым. Если дверь багажника открыта не полностью, она может внезапно закрыться. На склоне открывать или закрывать дверь багажника тяжелее, чем на ровной поверхности, поэтому остерегайтесь того, что дверь багажника может сама неожиданно открыться или закрыться. Перед использованием багажного отделения убедитесь, что дверь багажника полностью открыта и зафиксирована.
Предупреждение (продолжение). В зависимости от формы зажатого предмета защита от защемления может не сработать. Будьте осторожны, чтобы не прищемить пальцы или другие предметы. Закрытие/открытие центральным замком. Выключателем центрального замка выполняется открытие и закрытие всего автомобиля — см. в этой главе «Группа выключателей левой передней двери». Автоматическое закрытие и открытие дверей. Когда скорость превышает примерно 8 км/ч, все двери автоматически блокируются. При нажатии кнопки «Старт/Стоп», когда питание автомобиля переходит из положения «OK» в «OFF», все двери автоматически разблокируются. Одновременная блокировка и разблокировка всех дверей Если автомобиль не вошёл в режим охраны, после блокировки автомобиля подсветка кнопки блокировки центрального замка загорается; когда автомобиль разблокирован, подсветка гаснет. При нажатии кнопки запирания центрального замка все двери запираются одновременно, при этом открыть их снаружи нельзя; чтобы открыть дверь, сначала один раз потяните внутреннюю ручку — замок этой двери отпирается, а при повторном потягивании внутренней ручки дверь открывается. Полезный совет При сильном ударе автомобиля все двери автоматически отпираются. Отпираются ли двери автоматически, зависит от силы удара и типа аварии. Аварийная механическая блокировка автомобиля Если система центрального замка или смарт-ключ вышли из строя, для аварийной блокировки или разблокировки можно использовать механический ключ.
Заблокировано
1. Достаньте механический ключ из смарт-ключа. 2. Откройте три двери, кроме двери водителя, зубцами механического ключа поверните фиксатор в направлении стрелки вниз, как показано на рисунке, и закройте дверь — она будет заблокирована. 3. Заблокировав три двери, кроме водительской, откройте водительскую дверь. 4. Вставьте механический ключ в замочную скважину двери, с некоторым усилием поверните его против часовой стрелки до упора, механический ключ вернётся в исходное положение; извлеките его (см. раздел о блокировке/разблокировке механическим ключом в этой главе). 5. Отпустите ручку двери и закройте водительскую дверь. 6. Проверьте, что все двери заблокированы. Открытие. 1. Достаньте механический ключ из смарт-ключа. 2. Вставьте механический ключ в замочную скважину двери, с некоторым усилием поверните ключ по часовой стрелке до упора, затем верните механический ключ в исходное положение и выньте его. 3. Отпустите ручку двери и снова потяните за ручку, чтобы открыть дверь водителя. 4. Сев в салон, дважды потяните внутреннюю ручку, чтобы разблокировать три остальные двери, кроме двери водителя.
Электрическая сдвижная дверь. Открытие/закрытие сдвижной двери снаружи. Когда автомобиль не в режиме охраны и разблокирован:
нажмите микропереключатель на электрической сдвижной двери — дверь откроется/закроется. При потягивании за ручку двери электрическая сдвижная дверь автоматически откроется/закроется. Открытие/закрытие электрической сдвижной двери смарт-ключом. Когда электрическая сдвижная дверь закрыта, дважды нажмите на смарт-ключе кнопку «Открыть/закрыть электрическую сдвижную дверь» — сдвижная дверь с соответствующей стороны откроется. Когда электрическая сдвижная дверь открыта, дважды нажмите на смарт-ключе кнопку «Открыть/закрыть электрическую сдвижную дверь» — сдвижная дверь с соответствующей стороны закроется. Полезный совет. Когда сдвижная дверь остановлена, двойное нажатие кнопки сдвижной двери на пульте приводит её в движение в противоположном направлении; однократное нажатие кнопки пульта во время движения останавливает дверь. Если сдвижная дверь заблокирована и у вас при себе электронный ключ, при нажатии выключателя все двери разблокируются, а электрическая сдвижная дверь автоматически откроется. Если сдвижная дверь разблокирована, то даже без электронного ключа при себе после нажатия выключателя электрическая сдвижная дверь автоматически откроется. Нажатие выключателя во время движения электрической сдвижной двери останавливает её; повторное нажатие выключателя или потягивание за ручку приводит дверь в движение в обратном направлении. Если открытие окна превышает 20%, электрическая сдвижная дверь не может открыться полностью.
Открытие/закрытие сдвижной двери из салона. Электрическое открытие/закрытие сдвижной двери. Кнопки электрического открытия/закрытия сдвижной двери расположены на центральной консоли. Левая кнопка управляет открытием/закрытием левой сдвижной двери; правая кнопка управляет открытием/закрытием правой сдвижной двери. Когда автомобиль не в режиме охраны и разблокирован:
кратко нажмите клавишу «Открыть» ② управления сдвижной дверью на панели переключения передач — сдвижная дверь автоматически откроется, при этом во время открывания звучит прерывистый сигнал «ти-ти-ти». Чтобы остановить сдвижную дверь, нажмите ① «Открыть» или ② «Закрыть» — любая из них остановит дверь. Аналогично, чтобы продолжить открывание или закрывание, снова нажмите соответствующую клавишу. Кратко нажмите клавишу «Закрыть» ① управления сдвижной дверью на панели переключения передач — сдвижная дверь автоматически закроется, при этом во время закрывания звучит прерывистый сигнал «ти-ти-ти»; чтобы остановить сдвижную дверь, нажмите ① «Открыть» или ② «Закрыть» — любая из них остановит дверь. Аналогично, повторное нажатие соответствующей клавиши продолжает операцию. Внимание. При электрическом открывании/закрывании сдвижной двери под воздействием сильных радиопомех электромотор может остановиться; в таком случае нужно покинуть зону помех и закрыть сдвижную дверь за ручку — после того как автомобиль самостоятельно определит положение двери, электрическое управление восстановится. Внутренняя ручка двери
При перемещении ручки в направлении ① электрическая сдвижная дверь автоматически откроется. При перемещении ручки в направлении ② электрическая сдвижная дверь автоматически закроется. Если воздействовать на ручку во время движения электрической сдвижной двери, дверь остановится. Фиксатор блокировки сдвижной двери
① Сдвиньте внутренний ползунок боковой двери — дверь заблокируется; при этом серая часть ползунка обращена наружу, и сдвижную дверь нельзя открыть внутренней ручкой или кнопками на мультимедиа. ② Сдвиньте внутренний ползунок боковой двери — дверь разблокируется; при этом красная часть ползунка обращена наружу, и сдвижную дверь можно открыть электрическим выключателем, внутренней ручкой и кнопками на мультимедиа. Защита сдвижной двери от защемления. Если при электрическом закрывании сдвижная дверь обнаруживает препятствие, мешающее закрытию, срабатывает защита от защемления: динамик издаёт сигнал тревоги, сдвижная дверь прекращает закрываться и отходит назад на 10 см. Если при электрическом открывании сдвижная дверь обнаруживает препятствие, мешающее открытию, срабатывает защита от защемления: динамик издаёт сигнал тревоги, сдвижная дверь прекращает открываться, слегка закрывается и останавливается. Динамическая защита сдвижной двери. Если скорость превышает 3 км/ч, сдвижная дверь больше не может открываться, а может только закрываться; динамик издаёт короткий сигнал тревоги. Если скорость превышает 3 км/ч, а сдвижная дверь всё ещё не закрыта полностью, динамик непрерывно издаёт сигнал тревоги, напоминая вам закрыть сдвижную дверь. Полезный совет. Когда крышка зарядного порта/заливной горловины открыта, электропривод сдвижной двери с соответствующей стороны не работает; дверь можно открывать/закрывать вручную, но при ручном открывании сдвижной двери с этой стороны действует ограничение: механический упор не позволяет открыть дверь полностью, чтобы она не задела крышку зарядного порта/заливной горловины. После закрытия крышки зарядного порта/заливной горловины электропривод сдвижной двери с соответствующей стороны восстанавливается. Когда сдвижная дверь заблокирована, функции её электрического открывания и закрывания отключены. Когда электропривод сдвижной двери отключён, функция электрического подтягивания (доводчик) сохраняется. Если сдвижная дверь прикрыта не до конца, электрический доводчик всё равно срабатывает, обеспечивая полное закрытие двери. По возможности избегайте переключения электрического открывания/закрывания сдвижной двери кнопкой на склоне, чтобы дверь внезапно не потеряла усилитель и не произошёл несчастный случай. Если такое произошло, то во избежание опасности из-за внезапного движения двери включается режим защиты по скорости — до полного открытия/закрытия сдвижной двери. Если автомобиль закрыт, когда сдвижная дверь открыта, дверь можно только электрически закрыть и притянуть с блокировкой. При открывании/закрывании сдвижной двери и срабатывании защиты от защемления динамик издаёт сигнал тревоги.
Система бесключевого доступа и запуска Имея при себе смарт-ключ, можно отпирать и запирать двери и запускать автомобиль. Функция доступа. Имея при себе смарт-ключ, можно открывать или закрывать двери. (Подробности см. в этой главе, «Закрытие/открытие смарт-ключом»)
Функция запуска. Имея при себе смарт-ключ, нажмите педаль тормоза и кнопку «Старт/Стоп», чтобы запустить автомобиль (подробности см. в главе «Эксплуатация и вождение» — «Запуск автомобиля»). Расположение антенн. ① Антенна обнаружения в салоне
② Антенны обнаружения снаружи салона Зона активации Функции бесключевого доступа и запуска работают, только когда зарегистрированный смарт-ключ находится в зоне активации.
① Зона действия функции доступа — в пределах примерно 1 м от ручки передней двери
и наружного выключателя крышки багажника. ② Зона активации функции запуска — салон автомобиля. Когда смарт-ключ другого автомобиля приближается к смарт-ключу этого автомобиля, отпирание дверей может занимать больше времени, чем обычно, — это нормальное явление. Полезный совет. В следующих случаях система интеллектуального доступа и запуска может работать неправильно: рядом находятся объекты, излучающие сильные электромагнитные волны, например телевышки, электростанции, радиостанции. Когда смарт-ключ носят вместе с устройствами связи, например двусторонними радиостанциями или мобильными телефонами. Когда смарт-ключ соприкасается с металлическим предметом или закрыт им. При быстром действии с ручкой двери. Когда кто-то поблизости использует функцию беспроводного дистанционного управления другого автомобиля. Когда батарейка смарт-ключа разряжена. Когда смарт-ключ находится рядом с высоковольтным оборудованием или источниками помех. Когда смарт-ключ носят вместе с ключами систем бесключевого доступа и запуска других автомобилей или с другими устройствами, излучающими радиоволны. Даже в зоне активации в некоторых местах (например, на панели приборов, в перчаточном ящике, на полу) смарт-ключ может работать неправильно. Если система бесключевого доступа работает неправильно и попасть в салон не удаётся, можно открыть и закрыть дверь водителя механическим ключом, прикреплённым к смарт-ключу, либо открыть и закрыть все двери функцией беспроводного дистанционного управления. Если при нажатии кнопки «Старт/Стоп» функция запуска не работает, причинами могут быть следующие: если смарт-ключ не работает, на комбинации приборов горит сигнальная лампа системы смарт-ключа, а на ней же отображается сообщение «Низкий заряд батарейки ключа», возможно, батарейка ключа разряжена.
Если система бесключевого доступа и запуска работает неправильно из-за неисправности системы, рекомендуется отвезти все смарт-ключи в авторизованный дилерский центр Denza для ремонта. Экономия заряда Даже когда вы не ведёте автомобиль, ключ и автомобиль обмениваются сигналами. Поэтому не оставляйте ключ в салоне или в пределах 2 м от автомобиля. Если смарт-ключ длительное время подвергается сильным электромагнитным волнам, заряд батареи быстро расходуется. Смарт-ключ должен находиться на расстоянии не менее 1 м от следующих устройств: телевизор, персональный компьютер, беспроводное зарядное устройство для телефона, светильник на подставке, люминесцентная настольная лампа. Блокировка замков от детей. Блокировка замков от детей предназначена для того, чтобы дети на заднем сиденье не могли случайно открыть задние двери; устройство блокировки есть на боковой стороне левой и правой задних дверей. Включение блокировки от детей
Переведите защёлку в направлении стрелки ② — блокировка от детей включится, и эту дверь нельзя будет открыть изнутри. Чтобы открыть её, используйте наружную ручку двери. Отключение блокировки от детей. Переведите защёлку в направлении стрелки ① — блокировка от детей отключится, и эту дверь можно будет открыть изнутри. Предупреждение Перед началом движения, особенно если в автомобиле есть дети, убедитесь, что двери закрыты, и включите функцию детской блокировки. Правильное использование ремней безопасности и включённая детская блокировка помогают предотвратить выбрасывание водителя и пассажиров из автомобиля при аварии. Кроме того, это не позволяет дверям случайно открыться.
Предупреждение (продолжение) Когда блокировка от детей включена, заднюю дверь изнутри открыть нельзя, и переключатель стеклоподъёмника соответствующей задней двери также не управляет подъёмом и опусканием стекла.
Правила пользования сиденьями. Во время движения автомобиля все находящиеся в нём люди должны держать спинки сидений вертикально, плотно прижиматься спиной к спинке и правильно пользоваться ремнями безопасности. Предупреждение. Не начинайте движение, пока все находящиеся в автомобиле не заняли правильное положение. Запрещается сидеть на верхней части сложенной спинки сиденья, в багажнике или на грузе. Иначе при экстренном торможении или столкновении люди, неправильно сидящие на сиденье или неправильно пристёгнутые ремнём, могут получить серьёзные травмы. Во время движения не позволяйте пассажирам вставать или перемещаться между сиденьями. Иначе при экстренном торможении или столкновении пассажиры могут получить серьёзные травмы. Внимание. Отрегулируйте сиденье водителя так, чтобы педали, рулевое колесо и органы управления на панели приборов находились в зоне, удобной для управления. Полезный совет. Во время движения водителю запрещается регулировать сиденье, чтобы непредвиденное перемещение сиденья не привело к потере управления автомобилем. При регулировке сиденья следите, чтобы оно не ударило пассажиров или багаж. После ручной регулировки сиденья вперёд/назад подвигайте его вперёд и назад, чтобы убедиться, что сиденье зафиксировано. После регулировки спинки откиньтесь назад и убедитесь, что спинка зафиксирована. Не кладите предметы под сиденье: они могут помешать механизму фиксации сиденья или случайно сдвинуть вверх рычаг регулировки положения сиденья, что приведёт к внезапному смещению сиденья и потере водителем управления автомобилем. При регулировке сиденья не кладите руки под сиденье и рядом с работающими деталями, иначе можно раздавить руку или пальцы.
Регулировка передних сидений. Электрическая регулировка передних сидений*. Электрическая регулировка передних сидений включает перемещение всего сиденья вперёд/назад, высоту подушки*, наклон подушки* и угол наклона спинки. Способ регулировки зависит от функций, которыми оснащён ваш автомобиль. ① Выключатель регулировки положения сиденья
Перемещение переключателя регулировки положения сиденья вперёд/назад регулирует положение сиденья вперёд/назад. Перемещение передней части переключателя вверх/вниз регулирует угол наклона подушки сиденья. Перемещение задней части переключателя вверх/вниз регулирует высоту подушки. ② Переключатель регулировки угла наклона спинки Переключайте переключатель регулировки угла наклона спинки вперёд/назад для регулировки угла спинки. Полезный совет Если отпустить переключатель, сиденье остановится в этом положении. Не кладите ничего под сиденье, иначе это может помешать движению сиденья. Регулировка поддержки поясницы*
Контур спинки изменяемый, поддержку можно регулировать по изгибу поясничного отдела позвоночника. Нажатие на переднюю и заднюю часть переключателя увеличивает или уменьшает изгиб. Нажатие на верхнюю или нижнюю часть переключателя смещает изгиб вверх или вниз. Регулируемое сиденье переднего пассажира во втором ряду*
При положении питания «ON» регулировка сиденья переднего пассажира выполняется через дисплей на подлокотнике сиденья. Полезный совет. После включения питания автомобиля экран подлокотника второго ряда автоматически не загорается; чтобы вывести его из спящего режима, дважды слегка коснитесь экрана. При регулировке сначала выберите на экране сиденье, которое нужно отрегулировать. Система памяти*. Расположение кнопок памяти. Кнопки системы памяти находятся в мультимедиа; всего 2 ячейки памяти — «1» и «2». Функция сохранения. Условия сохранения в памяти: питание автомобиля включено (режим запуска), скорость нулевая. Сиденье и левое и правое наружные зеркала заднего вида отрегулированы в нужное положение. Сиденье и левое и правое наружные зеркала заднего вида не двигаются. Порядок сохранения в памяти. Сохранение при положении «OK»: на экране PAD в разделе настройки памяти сиденья долго удерживайте кнопку памяти «1» или «2» — текущие положения сиденья и наружных зеркал заднего вида будут запомнены, сохранение завершено. На экране PAD в разделе настройки памяти сиденья кратко нажмите кнопку памяти «1» или «2» — система памяти (сиденье, наружные зеркала заднего вида и т. д.) выполнит восстановление сохранённых положений. Если положение для этой кнопки памяти уже было сохранено, прежнее сохранённое положение будет перезаписано. Функция восстановления из памяти. Восстановление при положении «OK»: рычаг переключения передач находится в положении «P»; если выполняются следующие условия, кратко нажмите кнопку системы памяти «1» или «2» — сиденье водителя, левое и правое наружные зеркала заднего вида и т. д. будут возвращены в сохранённое положение: автомобиль не находится в режиме охраны.
Автомобиль неподвижен. Сигнал переключателя памяти действителен. Сиденье и левое и правое наружные зеркала заднего вида не двигаются. Регулировка сидений второго ряда. Регулировка сидений второго ряда включает положение сиденья, угол наклона спинки, поясничную поддержку*, массаж* и подставку для ног*. Способ регулировки зависит от функций, которыми оснащён ваш автомобиль. 1. Выключатель регулировки положения сиденья. Кнопками регулировки положения на экране подлокотника сиденья можно регулировать положение сиденья вперёд/назад. 2. Выключатель регулировки угла наклона спинки. Кнопками регулировки угла наклона спинки на экране подлокотника сиденья можно регулировать наклон спинки. 3. Регулировка поясничной поддержки*. Контур спинки изменяемый; поддержку можно регулировать по изгибу поясничного отдела позвоночника. Чтобы вы и ваши пассажиры сидели правильно и расслабленно, сиденье должно поддерживать поясничный отдел позвоночника. Кнопками регулировки поясничной поддержки на экране подлокотника сиденья изгиб можно увеличить или уменьшить. Кнопками регулировки поясничной поддержки на экране подлокотника сиденья изгиб можно сместить вверх или вниз. 4. Функция массажа сиденья*. Кнопкой функции массажа на экране подлокотника сиденья можно включить/выключить массаж сиденья. 5. Регулировка подставки для ног*. Через дисплей на подлокотнике сиденья подставку для ног можно установить в удобное положение. Сброс одной кнопкой
Нажмите кнопку сброса на боковой стороне сиденья — спинка и подставка для ног сиденья вернутся в исходное положение.
Система подогрева и вентиляции*. Передние и средние сиденья (при наличии) оснащены системой подогрева и вентиляции сидений. Включать и выключать подогрев и вентиляцию можно, смахнув вниз верхнюю строку состояния мультимедиа и открыв экран «Быстрый доступ», а также с экрана управления климатом или с панели управления кондиционером задних сидений (при наличии). Регулировка подогрева. Подогрев сиденья: выключателем подогрева сиденья на сенсорном экране мультимедиа выбирается режим работы нагревательной подушки; подогрев имеет два режима: высокая температура и низкая температура. После каждого включения питания индикаторы подогрева изначально выключены. При первом нажатии выключателя подогрев сиденья работает в режиме высокой температуры, при этом горят оба индикатора подогрева. После возврата выключателя в исходное положение при втором нажатии нагревательная подушка работает в режиме низкой температуры: первый индикатор горит, второй гаснет. После возврата выключателя в исходное положение при третьем нажатии подогрев выключается, оба индикатора гаснут. Регулировка вентиляции. Вентиляция сиденья: выключателем вентиляции сиденья на сенсорном экране мультимедиа выбирается режим работы вентилятора; вентиляция сиденья имеет два режима: высокая скорость и низкая скорость. После каждого включения питания индикаторы вентиляции изначально выключены. При первом нажатии выключателя вентиляция сиденья работает на высокой скорости, при этом горят оба соответствующих индикатора вентиляции. После возврата выключателя в исходное положение при втором нажатии вентиляция сиденья работает на низкой скорости: первый индикатор горит, второй гаснет. После возврата выключателя в исходное положение при третьем нажатии вентиляция выключается, оба индикатора гаснут. Функции вентиляции и подогрева нельзя включить одновременно При нажатии выключателя вентиляции вентилятор вентиляции начинает работать; если в этот момент нажать выключатель подогрева, вентилятор вентиляции остановится и начнёт работать нагреватель. При нажатии выключателя подогрева нагреватель начинает работать; если в этот момент нажать выключатель вентиляции, нагреватель остановится и начнёт работать вентилятор вентиляции.
Регулировка задних сидений. Регулировка угла наклона спинки
Пассажир может регулировать угол наклона спинки тросиком сбоку сиденья. Потяните вверх трос регулировки на боковой стороне спинки, одновременно опираясь спиной на спинку, наклоните её вперёд или назад до нужного положения и отпустите трос. Складывание спинки в горизонтальное положение
Потяните за рукоятку троса на вертикальной спинке — спинка разблокируется. Наклоните спинку вперёд или назад, чтобы она перекинулась. Вперёд — до соприкосновения спинки с подушкой сиденья, назад — до положения фиксации спинки (должен прозвучать щелчок фиксации). Регулировка вперёд/назад. Способ 1
Сзади сиденья есть регулировочная рукоятка. Откройте дверь багажника — рукояткой можно регулировать положение сиденья вперёд/назад.
Способ 2
Спереди сиденья есть регулировочная рукоятка, с помощью которой можно регулировать положение сиденья вперёд/назад. Внимание. При складывании сидений учитывайте следующее: во время движения автомобиля запрещается опускать спинку. Во время движения автомобиля запрещается поднимать сиденье. Пассажирам, проходящим в третий ряд: будьте осторожны, чтобы не ударить ноги. Перед началом движения убедитесь, что сиденья второго ряда полностью зафиксированы. Запрещается одновременно использовать рукоятку регулировки спинки и трос разблокировки откидывания спинки; при ошибочном действии поднимите спинку и верните трос в исходное положение — функция восстановится. Подголовники. Регулировка передних подголовников. Регулировка передних подголовников*. 1. Поднять подголовник
Потяните подголовник вверх вдоль стоек до нужного положения и отпустите, услышав звук фиксации. 2. Опустить подголовник. Нажмите регулировочную кнопку слева на подголовнике, опустите подголовник в нужное положение, затем слегка подвигайте подголовник и отпустите кнопку, услышав щелчок фиксации.
Снятие передних подголовников*. Вариант 1*. 1. Снять подголовник. Нажмите и удерживайте кнопку регулировки высоты подголовника, извлеките подголовник и отпустите кнопку. 2. Установить подголовник. Вставьте стойки подголовника во втулки, держа пазы обращёнными вперёд. Нажмите и удерживайте кнопку регулировки высоты подголовника, надавите на подголовник вниз до нужного положения и отпустите. Вариант 2*. 1. Поднять подголовник
Один человек нажимает и удерживает регулировочную кнопку слева на подголовнике и поднимает подголовник вверх до самого верхнего положения. 2. Разблокировать стойку подголовника с одной стороны. Первый человек продолжает удерживать регулировочную кнопку слева на подголовнике; второй человек берёт тонкую иглу диаметром немного меньше 2 мм и упирает её в маленькое отверстие на пластиковой декоративной накладке под подголовником; первый человек поднимает стойку подголовника с той же стороны, пока не откроется паз фиксатора на стойке — стойка с одной стороны разблокирована. 3. Разблокируйте стойку подголовника с другой стороны. Повторите действия шага 2, чтобы разблокировать стойку подголовника с другой стороны. 4. Снимите подголовник. Потяните подголовник вверх до выхода из сиденья; снятие подголовника завершено. Регулировка боковых крыльев подголовника*. Боковые крылья подголовника можно отогнуть вручную, чтобы настроить охват головы: изгиб подголовника лучше облегает голову, что повышает комфорт; когда крылья не нужны, нажмите на них, и они вернутся в исходное положение. Регулировка подголовников среднего и заднего рядов. Регулировка подголовников сидений второго ряда. Подголовники второго ряда регулируются по высоте, наклону вперёд/назад и боковым крыльям. Подголовники второго ряда снять нельзя.
1. Поднять подголовник
Потяните подголовник вверх вдоль стоек до нужного положения и отпустите, услышав звук фиксации. 2. Опустите подголовник. Нажмите кнопку регулировки высоты подголовника, опустите подголовник в нужное положение и отпустите кнопку, затем слегка подвигайте подголовник до щелчка фиксации и отпустите. 3. Регулировка наклона вперёд-назад. Потяните нижнюю часть подголовника вверх — подголовник наклонится вперёд или назад, чтобы изгиб лучше подходил к голове и повышался комфорт. Когда подголовник не используется, установите его в крайнее переднее положение, и он вернётся в исходное состояние. 4. Регулировка боковых крыльев. Регулировка боковых крыльев подголовников среднего ряда выполняется так же, как у передних подголовников. Регулировка подголовников задних сидений. 1. Поднять подголовник
Потяните подголовник вверх вдоль стоек до нужного положения и отпустите, услышав звук фиксации. 2. Опустить подголовник. Нажмите регулировочную кнопку слева на подголовнике, опустите подголовник в нужное положение, затем слегка подвигайте подголовник и отпустите кнопку, услышав щелчок фиксации. 3. Снимите подголовник. Нажмите и удерживайте кнопку регулировки высоты подголовника, извлеките подголовник и отпустите кнопку. 4. Установите подголовник. Вставьте стойки подголовника во втулки, при этом пазом вперёд. Нажмите и удерживайте кнопку регулировки высоты подголовника, надавите на подголовник вниз до нужного положения и отпустите. Полезный совет Подголовник защищает вас и пассажиров от травм шеи и других травм головы. Подголовник обеспечивает максимальную защиту, когда он отрегулирован так, что затылок пассажира приходится точно на центр подголовника. Отрегулируйте подголовник в подходящее положение в соответствии с фактическим ростом пассажира.
Полезный совет (продолжение). Отрегулируйте высоту подголовника так, чтобы его центр был на одном уровне с верхней частью ушей. После регулировки подголовника убедитесь, что он зафиксирован в новом положении. Не управляйте автомобилем без подголовников. Ничего не привязывайте к стойкам подголовника.
Рулевое колесо Блок кнопок на рулевом колесе
1 Возврат/скорость+ 2 Панорамный обзор* 3 Настраиваемая кнопка 4 Дистанция-* 5 Дистанция+* 6 Кнопка адаптивного круиз-контроля 7 Установка/скорость- 8 Кнопка интеллектуального навигационного помощника 9 Кнопка голосового управления 10 Громкость+/выбор пункта меню вверх 11 Кнопка вправо/следующая композиция 12 Кнопка подтверждения/отключения звука 13 Громкость-/выбор пункта меню вниз 14 Кнопка влево/предыдущая композиция 15 Кнопка режимов 16 Кнопка приборов/возврата 17 Кнопка телефона
При положении питания «OK» выключатели управления аудиосистемой работают. Левые кнопки. Кнопка адаптивного круиз-контроля*. Включает или выключает систему круиз-контроля. Инструкции по использованию круиз-функций см. в разделе «Настройка системы адаптивного круиз-контроля*». Полезный совет Инструкции по использованию круиз-функций см. в разделе «Система адаптивного круиз-контроля*». Возврат/скорость+* Активирует систему адаптивного круиз-контроля (ACC) и восстанавливает параметры, использованные в прошлый раз. Если адаптивный круиз-контроль активен, нажатие увеличивает круизную скорость, максимум 150 км/ч. Установка/скорость-* Устанавливает текущую скорость в качестве целевой круизной скорости. Если адаптивный круиз-контроль активен, нажатие кнопки уменьшает круизную скорость, минимум 30 км/ч. Дистанция −*. В режиме следования за автомобилем впереди системы ACC уменьшает временной интервал до впереди идущего автомобиля на одну ступень; всего четыре ступени. Дистанция +*. В режиме следования за автомобилем впереди системы ACC увеличивает временной интервал до впереди идущего автомобиля на одну ступень; всего четыре ступени. Кнопка интеллектуального помощника в навигации (Intelligent Pilot). Включает или выключает функцию интеллектуального помощника в навигации. Панорамный вид*. В режиме панорамного вида — закрывает панорамный вид; вне режима панорамного вида — открывает панорамный вид. Настраиваемая кнопка. При нажатии настраиваемой кнопки на экране PAD автоматически делается снимок. Правые кнопки «+»/«-» 1. Мультимедиа
Короткое нажатие «+» вверх: пошаговое увеличение громкости, одно нажатие — один шаг, до достижения максимальной громкости. Долгое нажатие «−» вниз: пошаговое уменьшение громкости, до минимальной громкости. Нажатие в центре: отключение звука. 2. Приборы. Нажатие «+» вверх: в режиме меню приборов — выбор пункта меню второго/третьего уровня вверх. Нажатие «−» вниз: в режиме меню приборов — выбор пункта меню второго/третьего уровня вниз. Нажатие в центре: в режиме меню приборов — переход в меню следующего уровня выбранного пункта или подтверждение текущей настройки. Кнопки «влево/вправо» 1. Мультимедиа. В режиме радио: нажмите кнопку — воспроизводится предыдущая радиостанция. Нажмите кнопку — воспроизводится следующая радиостанция. В режимах USB / Bluetooth-музыки / сторонних музыкальных приложений и т.п.: короткое нажатие кнопки — воспроизведение предыдущего трека (номер трека −1). Короткое нажатие кнопки в журнале вызовов Bluetooth и телефонной книге — выбор вверх. кнопки — воспроизведение следующего трека (номер трека +1). Короткое нажатие кнопки в журнале вызовов Bluetooth и телефонной книге — выбор вниз. 2. Комбинация приборов. В режиме меню комбинации приборов: нажатие кнопки — переключение пунктов меню первого уровня и их подменю влево. Нажатие кнопки — переключение пунктов меню первого уровня и их подменю вправо. Кнопка телефона. Вызов / ответ (после нажатия этой кнопки звук аудиосистемы отключается).
Если система находится в интерфейсе, не связанном с Bluetooth, и Bluetooth не подключён, короткое нажатие этой кнопки переводит систему на главный экран выбора телефона; если Bluetooth уже подключён, система переходит на главный экран набора номера. Если на экране набора ввести номер либо выбрать запись на экране журнала вызовов или телефонной книги, короткое нажатие выполняет вызов. Если Bluetooth подключён, открыт главный экран набора и номер не введён, короткое нажатие этой кнопки сразу открывает экран исходящих вызовов в журнале вызовов; при повторном нажатии система автоматически звонит по первой записи на экране исходящих вызовов. Распознавание голоса При нажатии этой кнопки на экране мультимедийной системы открывается страница распознавания голоса, и можно пользоваться голосовыми функциями. При повторном нажатии голосовая команда вводится заново. Приборы/Назад Когда меню приборов не открыто, нажатие кнопки «Приборы/Назад» открывает меню приборов. В режиме меню приборов нажатие кнопки «Приборы/Назад» возвращает на предыдущий уровень, а если предыдущего уровня нет — закрывает меню. На экране Bluetooth-вызова короткое нажатие завершает вызов. Кнопка режима. Выбор режима: кнопкой режима переключаются мультимедийные приложения, внешние устройства и предустановленные сторонние аудио- и видеоприложения; если аудиосистема выключена, кратким нажатием кнопки «Режим» её можно включить — она перейдёт в режим воспроизведения, запомненный при последнем выключении; если в запомненном режиме нет источника воспроизведения (например, нет внешнего аудиоустройства), система сразу переключится в режим радио. Кнопка звукового сигнала Нажмите область кнопки звукового сигнала — сигнал звучит, после отпускания сигнал прекращается. Внимание Не нажимайте на область кнопки клаксона длительно, иначе клаксон очень легко повредить. Полезный совет Соблюдайте правила дорожного движения и разумно пользуйтесь клаксоном.
Ручная регулировка рулевого колеса. Чтобы изменить положение рулевого колеса, возьмитесь за рулевое
колесо и выполните следующее: нажмите рычаг регулировки рулевого колеса вниз, наклоните рулевое колесо на нужный угол или установите в нужное осевое положение, затем верните рычаг в положение фиксации. Предупреждение. Во время движения автомобиля регулировать рулевое колесо запрещено: это может привести к ошибочному управлению автомобилем и несчастному случаю. После регулировки рулевого колеса подвигайте его вверх-вниз, чтобы убедиться в надёжности фиксации. Настройка режима усилителя руля Ощущение усилителя руля у разных людей разное, разные пользователи по-разному оценивают ощущения от усилителя руля и по-разному ему предъявляют требования. Через мультимедиа → Настройки автомобиля → Комфорт при вождении можно открыть экран настройки «Усилитель руля» и выбрать режим рулевого управления «Комфорт» или «Спорт». Полезный совет Если при движении на высокой скорости рулевое колесо кажется лёгким, рекомендуется установить режим усилителя руля «Спорт».
Переключатель освещения. Поверните поворотную рукоятку на конце переключателя освещения в положение " ", все
освещение выключено, кроме дневных ходовых огней. Если на экране PAD функция дневных ходовых огней включена, то в этом положении дневные ходовые огни горят; если на PAD функция дневных ходовых огней выключена, то в этом положении дневные ходовые огни не горят. Автоматическое освещение
Если повернуть рукоятку на конце переключателя освещения в положение " ", блок BCM считывает значение яркости с датчика освещённости и автоматически включает или выключает габаритные огни и ближний свет. Полезный совет. Датчик освещённости расположен в верхней части лобового стекла; не закрывайте датчик и не допускайте попадания на него жидкостей. Габаритные огни
Если повернуть рукоятку на конце переключателя освещения в положение " ", включаются габаритные огни.
Ближний свет
При повороте концевого регулятора переключателя света в положение « » включается ближний свет. Всепогодные фары*
При повороте концевого регулятора переключателя света в положение « » и среднего регулятора в положение « » включаются всепогодные фары. Задний противотуманный фонарь
При повороте концевого регулятора переключателя света в положение « » и регулятора противотуманных фар в положение « » включается задний противотуманный фонарь. Дальний свет
Если концевой регулятор переключателя света в положении « », нажмите рычаг переключателя света вниз (от руля) — включится дальний свет; повторное нажатие рычага вниз выключает дальний свет.
Сигнал дальним светом
Если поднять рычаг переключателя освещения вверх (к рулевому колесу), включается свет-вспышка для обгона; после отпускания переключатель освещения автоматически возвращается, свет-вспышка выключается. Указатели поворота
Нажмите рычаг освещения комбинированного переключателя вверх — правый указатель поворота и индикатор поворота на приборах одновременно начинают мигать. Потяните рычаг освещения комбинированного переключателя вниз — левый указатель поворота и индикатор поворота на приборах одновременно начинают мигать. Внимание. После включения указателя поворота он продолжает мигать, даже если отпустить рычаг. После полного завершения поворота они автоматически гаснут. В зависимости от привычек водителя в отдельных предельных случаях для возврата рычага в исходное положение может потребоваться полный оборот руля. Функция автоматического выключения света. Условие включения функции автоматического выключения света: когда комбинированный переключатель освещения стоит в положении " " или " " и питание переключается из состояния «запуск» в состояние «остановка», функция активируется. После активации функции автоматического выключения света, если левая передняя дверь закрыта, то через 10 с функция автоматически выключит включённые фары, габаритные огни, задние противотуманные фонари и дальний свет. После активации функции автоматического выключения света, если левая передняя дверь открыта, то через 10 мин функция автоматически выключит включённые фары, габаритные огни, задние противотуманные фонари и дальний свет. Если после автоматического выключения света положение выключателя освещения изменилось, огни включаются в соответствии с новым состоянием; если при этом по-прежнему выполняются условия включения автоматического выключения света, функция автоматического выключения света включается снова. Завершение функции автоматического выключения света: после включения питания автомобиля функция автоматического выключения света завершается, поворотный переключатель освещения работает в обычном режиме.
Если свет был выключен функцией автоматического выключения и после перехода в режим охраны охрана снята, выключенные огни снова автоматически включатся; если левая передняя дверь не открывалась, функция автоматического выключения снова выключит свет через 10 с. Если открыть дверь, функция автоматического выключения выключит свет через 10 мин. Заблаговременное включение / задержка выключения фар (Follow me home) и функция динамического приветствия*. Задержка выключения фар: когда подрулевой переключатель света в положении « », « » или « » и владелец, выключив питание в «OFF», запирает автомобиль и уходит, сначала выполняется функция Follow me home — соответствующие огни горят 10 с (или заданное вами время), освещая путь, затем воспроизводится анимация динамического приветствия, после чего огни гаснут. Заблаговременное включение фар: когда подрулевой переключатель света в положении « », « » или « » и владелец, отперев автомобиль, приближается к нему, сначала выполняется функция динамического приветствия, затем Follow me home — соответствующие огни горят 10 с (или заданное вами время), освещая путь. Внимание. Время упреждающего включения/отложенного выключения фар можно изменить на экране мультимедиа; если не настроено, по умолчанию установлено 10 с. Функция динамического приветствия выполняется только когда четыре двери и две крышки (капот и дверь багажника) закрыты. Выключатель стеклоочистителей Стеклоочиститель и омыватель переднего ветрового стекла
Рычаг служит для управления стеклоочистителем и омывателем ветрового стекла. Рычаг имеет пять положений:
: очистка на высокой скорости
: очистка на низкой скорости
: автоматический / прерывистый режим стеклоочистителя: выкл.
: режим однократного взмаха. Чтобы выбрать режим, поднимите или опустите рычаг. В положениях низкой и высокой скорости стеклоочистители работают непрерывно. Чтобы стеклоочиститель работал в режиме однократного взмаха « », опустите рычаг из положения « » — стеклоочиститель будет работать на низкой скорости, пока вы не отпустите рычаг. При переводе рычага стеклоочистителя в положение « » стеклоочиститель
сделает один взмах, затем перейдёт в автоматический режим и будет работать в зависимости от интенсивности дождя. В автоматическом режиме чувствительность можно настроить в соответствии с вашими привычками. Вращайте регулятор чувствительности на переключателе стеклоочистителя: по мере сужения индикаторной полосы интенсивности дождя чувствительность автоматического режима снижается. В соответствии с вашими привычками автоматический стеклоочиститель можно включить или выключить в мультимедийной системе → «Настройки автомобиля» → «Комфортное вождение» → «Автоматический стеклоочиститель». После выключения автоматического режима стеклоочиститель переходит в прерывистый режим; интервал регулируется регулятором чувствительности: по мере сужения индикаторной полосы интенсивности дождя интервал между взмахами увеличивается. Омыватель лобового стекла
Чтобы омыть лобовое стекло, потяните рычаг на себя (в сторону рулевого колеса): омыватель непрерывно подаёт жидкость, затем начинают работать стеклоочистители. Когда вы отпускаете рычаг или непрерывное воздействие длится более 10 с, омыватель прекращает подачу жидкости, а стеклоочистители совершают 1–2 цикла и останавливаются.
Стеклоочиститель и омыватель заднего стекла
Поверните поворотную рукоятку на конце переключателя стеклоочистителей в положение — включится стеклоочиститель заднего стекла; если повернуть рукоятку в положение " " или открыть дверь багажника, стеклоочиститель останавливается.
Поверните рукоятку переключателя в положение заднего стеклоочистителя и удерживайте — задний стеклоочиститель и омыватель включатся одновременно.
Поверните рукоятку переключателя в положение заднего стеклоочистителя и отпустите. После подачи омывающей жидкости стеклоочиститель совершит ещё 1–2 хода и остановится. Связь заднего стеклоочистителя и двери багажника. При положении питания автомобиля «ON», когда дверь багажника открыта, задний стеклоочиститель/омыватель работать не могут; если задний стеклоочиститель/омыватель работают в прерывистом режиме и дверь багажника открывают, стеклоочиститель/омыватель останавливаются; через 5 с после закрытия двери багажника работа возобновляется. При работе переднего стеклоочистителя после включения передачи R задний стеклоочиститель работает в прерывистом режиме.
Внимание. Не допускайте непрерывной работы омывателя более 10 с и не включайте его при пустом бачке омывающей жидкости, иначе электромотор может перегреться и выйти из строя. Полезный совет. Регулярно проверяйте щётки и удаляйте прилипшую к ним грязь. Если включить стеклоочистители сразу после начала дождя, дождевая вода, смешанная с грязью и пылью, не только не очистит ветровое стекло, но и мгновенно сильно ухудшит обзор, что повлияет на безопасность движения. Используйте очиститель для стёкол. Вода или другие виды моющих средств могут привести к повреждению мотора омывателя. Блок выключателей левой передней двери. Выключатели электростеклоподъёмников. Когда питание автомобиля находится в положении «OK», выключателями стёкол каждой двери можно поднимать и опускать стекло соответствующей двери. Когда питание автомобиля отключено до положения «OFF», электрические стеклоподъёмники не работают ни на подъём, ни на опускание. Выключатель управления стеклом со стороны водителя имеет четыре
кнопки позволяют отдельно управлять подъёмом и опусканием стёкол четырёх дверей. Опускание — нажмите выключатель. Подъём — потяните выключатель вверх. Если во время движения стекла прекратить воздействие на выключатель, стекло остановится на полпути. Опускание окна: нажмите кнопку выключателя до второго положения и отпустите — стекло автоматически опустится. Подъём окна: потяните кнопку выключателя вверх до второго положения и отпустите — стекло автоматически поднимется. Чтобы остановить стекло на полпути, слегка нажмите выключатель в противоположном направлении. Функция задержки*
После отключения питания, если не открывать передние двери, управление стёклами четырёх дверей сохраняется с задержкой до 10 мин, и стёклами можно продолжать управлять. После отключения питания, если открыть любую переднюю дверь, управлять стёклами выключателями четырёх дверей уже нельзя. Предупреждение. При закрывании электрических стёкол не держите руки над оконным стеклом. Не прищемите руки или пальцы пассажиров — это может привести к чрезвычайно тяжёлым травмам. Функция защиты от защемления. Защита от защемления. Если при подъёме стекла что-либо или кто-либо оказывается зажат, стекло немедленно прекращает подъём, проходит обратно некоторое расстояние и останавливается. Инициализация защиты от защемления. Если во время подъёма или опускания стекла отключено постоянное питание стартерной железной батареи, функция автоматического подъёма стекла и защита от защемления перестают работать. В таком случае закройте стекло выключателем и отпустите его, затем снова нажмите на закрытие и удерживайте более 3 секунд — защита от защемления восстановится. Предупреждение. Чтобы избежать тяжёлых травм и даже смерти, при закрывании окон соблюдайте следующие меры предосторожности: при управлении окнами внимательно проверяйте, что не прищемлена никакая часть тела водителя или пассажиров. Ни в коем случае не позволяйте детям пользоваться электрическими стеклоподъёмниками. Внимание Слишком частая инициализация функции защиты от защемления вызывает срабатывание тепловой защиты мотора стеклоподъёмника. Запрещается намеренно подставлять часть тела, чтобы активировать защиту от защемления. Если предмет зажат, когда окно почти полностью закрыто, функция защиты от защемления может не сработать. Если функция автоматического подъёма окон и защита от защемления не работают, рекомендуется обратиться к авторизованному дилеру Denza для ремонта.
Кнопка блокировки стёкол. Кнопка блокировки стёкол управляет работой выключателей стеклоподъёмников пассажиров на боковых дверях. При нажатии левой кнопки блокировки загорается индикатор;
Передний главный выключатель управляет подъёмом и опусканием через выключатели стёкол четырёх дверей; выключатель правого переднего окна может управлять подъёмом и опусканием своего стекла; выключатели окон левых дверей не могут управлять подъёмом и опусканием стёкол, а выключатели правых окон не ограничены. При повторном нажатии левой кнопки блокировки стёкол индикатор гаснет, и выключатели стеклоподъёмников пассажиров снова работают. Правая кнопка блокировки стёкол работает так же, как левая. Центральный замок На двери водителя установлены выключатели электрических замков дверей. Эти два выключателя позволяют закрыть или открыть все двери. ① Закрытие
При нажатии кнопки «Закрытие центрального замка» замки четырёх дверей закрываются одновременно, загорается красный индикатор закрытия. ② Открытие. При нажатии кнопки «Открытие центрального замка» замки четырёх дверей открываются одновременно, красный индикатор закрытия гаснет. При сильном ударе автомобиля все двери автоматически разблокируются. Будет ли выполнена автоматическая разблокировка, зависит от силы удара и типа происшествия.
Переключатель пробега Нажатием переключателя «Пробег» можно переключать «Общий
пробег» — «Пробег 1» — «Пробег 2» — «Общий пробег», при этом на приборах отображается соответствующее состояние переключения. Длительное нажатие «Пробег 1», «Пробег 2» обнуляет информацию о пробеге. Группа выключателей помощи водителю. Группа центральных выключателей включает выключатель парктроника*, автоматической
парковки* и автоматического удержания*. ① Выключатель парктроника. Нажмите этот выключатель, чтобы включить функцию системы датчиков парковки. (Подробности см. в разделе «Выключатель питания парктроника»)
② Выключатель автоматической парковки*. Нажмите этот выключатель, чтобы включить функцию автоматической парковки. (Подробнее см. в разделе «Настройки системы помощи при автоматической парковке*») ③ Выключатель автоматического удержания. Нажмите этот выключатель, чтобы включить функцию автоматического удержания. (Подробности см. в разделе «Выключатель автоматического удержания»)
Внимание Сенсорные кнопки нужно касаться/нажимать в зоне подсвеченных символов. Старайтесь не допускать контакта сенсорной панели с острыми предметами, чтобы не поцарапать её.
Внимание (продолжение) При непрерывных быстрых нажатиях сенсорных кнопок включается режим защиты от случайных касаний или от баловства; в этом случае кнопки могут иногда не реагировать — это нормальное явление, и после прекращения нажатий функция сразу восстанавливается. Выключатель стеклоподъёмника на стороне пассажира. При положении питания автомобиля «ON/OK»
выключатель стеклоподъёмника правой передней двери управляет подъёмом/опусканием стекла правой передней двери. При положении питания автомобиля «ON/OK»
выключатели стеклоподъёмников левой/правой сдвижной двери управляют подъёмом/опусканием стекла левой/правой сдвижной двери соответственно. Функция автоматического закрытия окон*. Функцию автоматического закрытия окон можно включить/выключить в настройках мультимедиа. Автоматическое закрытие окон в дождь. Если параметр «Автоматическое закрытие окон в дождь» включён, при питании автомобиля в положении «ON/OK» и обнаружении датчиком дождя определённого количества осадков стёкла четырёх дверей закрываются автоматически. Функция автоматического закрытия окон срабатывает только один раз за запуск; после выключения и повторного запуска она снова вступает в силу.
Автоматическое закрытие окон на высокой скорости. Если параметр «Автоматическое закрытие окон на высокой скорости» включён, при превышении автомобилем определённой скорости стёкла четырёх дверей закрываются автоматически. Автоматическое закрытие окон при блокировке автомобиля. Если в настройках мультимедиа включена функция «Автоматическое закрытие окон при блокировке»: питание автомобиля в положении «OFF», открывалась левая передняя дверь, а капот, задняя дверь и четыре двери закрыты — при коротком нажатии кнопки блокировки на пульте ключа стёкла четырёх дверей поднимаются автоматически. Автоматическое закрытие окон функцией климат-контроля. Когда включена функция переключения кондиционера с наружной на внутреннюю циркуляцию, при открытом окне оно автоматически закрывается. Закрытие окон при автоматической парковке. При положении «ON» автомобиля при подаче команды управления автоматической парковкой окна автоматически закрываются. Стёклами также можно управлять (подъём/опускание) голосом, с переднего центрального экрана, с экрана на подлокотнике сиденья и через облачное приложение (APP). Кнопка аварийной сигнализации. При нажатии кнопки все указатели поворота
начинают мигать, одновременно мигают индикаторы поворота на комбинации приборов; при повторном нажатии выключателя мигание прекращается. Внимание. Включение аварийной сигнализации предупреждает других пешеходов и водителей и помогает избежать опасности.
Блок переключателей режимов ① Рычажок регулировки режима рекуперации
Потяните рычажок вверх — включается усиленная рекуперация. Потяните рычажок вниз — включается стандартная рекуперация. ② Кнопка снежного режима. Этот специальный режим предназначен для достаточно прочных дорог, покрытых слоем рыхлого и скользкого материала (например, травы, снега, льда или гравия). Он оптимизирует тягу, ходовые качества и управляемость на скользком покрытии и требует осторожной работы педалью акселератора. Внимание Если на рыхлом снегу мощность падает из-за срабатывания динамической системы стабилизации, может быть полезно отключить систему ESC. После преодоления трудного участка систему ESC необходимо снова включить. ③ Рычажок выбора режима движения. Режимы движения: экономичный (ECO), спортивный (SPORT) и обычный (NORMAL). При повороте рычажка выбора режима движения на приборах появляется окно выбора, и водитель может выбрать нужный режим движения. Выключатель люка. Открытие/закрытие люка. Управлять люком можно при положении питания автомобиля «ON/OK» или в пределах времени задержки отключения питания в положении «OFF». Открыть люк
Коснитесь кнопки открытия люка ① и удерживайте — люк открывается вручную, если отпустить кнопку на полпути, люк остановится в текущем положении. Если люк инициализирован, то при касании кнопки открытия люка ① и немедленном отпускании люк приподнимается для вентиляции; при ещё одном касании люк автоматически открывается примерно на 80%; при ещё одном касании люк автоматически открывается до полностью открытого положения; при ещё одном касании люк автоматически открывается. Если на полпути коснуться кнопки ① или кнопки ②, люк остановится в текущем положении. Закрытие люка Коснитесь кнопки закрытия люка ② и удерживайте — люк закрывается вручную, если отпустить кнопку на полпути, люк остановится в текущем положении. Если люк инициализирован, при касании кнопки закрытия люка ② и немедленном отпускании люк закроется автоматически; если во время движения коснуться кнопки ① или кнопки ②, люк остановится в текущем положении. Открытие/закрытие шторки. Открытие шторки
Коснитесь кнопки открытия шторки ① и удерживайте — шторка открывается вручную; если отпустить кнопку на полпути, шторка остановится в текущем положении. Коснитесь кнопки открытия шторки ① и сразу отпустите — шторка откроется автоматически; если во время движения коснуться кнопки ① или кнопки ②, шторка остановится в текущем положении. Закрытие шторки Коснитесь кнопки закрытия шторки ② и удерживайте — шторка закрывается вручную, если отпустить кнопку на полпути, шторка остановится в текущем положении. Если шторка инициализирована, при касании кнопки закрытия шторки ② и немедленном отпускании шторка закроется автоматически; если во время движения коснуться кнопки ① или кнопки ②, шторка остановится в текущем положении.
Полезный совет. Если люк не закрыт (остановлен в каком-либо положении), положение закрытия шторки не будет выходить за положение закрытия люка (чтобы шторка не закрывала люк, пока он не закрыт). Функция совместного открывания шторки Одновременно с открыванием люка шторка также открывается вместе с ним. Защита люка от защемления. Если при закрывании люка или шторки что-либо или кто-либо оказывается зажат, люк или шторка автоматически открывается на некоторое расстояние. Предупреждение При открывании и закрывании люка не защемите руку или голову пассажира: это может привести к крайне тяжёлой травме. Во время движения не высовывайте голову, руки или любые части тела в люк: это может привести к тяжёлой травме или угрожать жизни. Внимание Если попытаться открыть люк при температуре ниже 0 °C или когда он покрыт льдом и снегом, можно повредить люк или электромотор. Порядок инициализации. При положении питания автомобиля «ON/OK», действующем сигнале и неинициализированном люке можно попробовать выполнить инициализацию так: вручную закройте люк/шторку до полностью закрытого положения и удерживайте кнопку более 5 с, затем отпустите — инициализация люка/шторки завершена. Если люк/шторка не закрывается полностью, требуется ручная калибровка. Долго удерживайте кнопку закрытия люка/шторки; когда люк/шторка прекратит движение, отпустите, затем снова долго удерживайте кнопку закрытия более 5 с, пока люк/шторка не закроется полностью и не прозвучит щелчок.
Люк и шторка инициализируются по отдельности.
①E-Call
E-call — экстренная помощь: при серьёзном столкновении или в чрезвычайной ситуации можно нажать эту кнопку, чтобы с наивысшим приоритетом соединиться с центром обработки вызовов; оператор одновременно получит важные данные о клиенте и автомобиле, поможет водителю выйти из опасной ситуации и при необходимости немедленно направит на место скорую помощь для обеспечения безопасности пользователя. Если пользователь касается кнопки E-Call менее 2 с, в мультимедийной системе появляется окно с текстом «Для вызова экстренной помощи нажмите и удерживайте SOS». Если пользователь касается кнопки E-Call 2 с и более, мультимедийная система сразу набирает номер центра экстренной помощи; для завершения вызова нажмите кнопку завершения вызова в мультимедийной системе. Полезный совет. Для безопасности пользователя: если нажать кнопку E-Call более 2 с, то даже при отбое специалист экстренного центра помощи Denza перезвонит пользователю. При серьёзном происшествии мультимедийная система автоматически набирает номер центра аварийной помощи. На случай чрезвычайной ситуации по умолчанию вызов E-Call автоматически принимается. ② Cloud-Call. Cloud-call — дорожная помощь: при неисправности автомобиля нажмите эту кнопку, чтобы отправить сигнал «дорожная помощь» в интеллектуальный сервисный центр Denza и с его помощью получить дорожную помощь, информацию и целый ряд других видов поддержки. Если коснуться кнопки Cloud-Call менее чем на 2 с, на мультимедиа появится окно с подсказкой «Удерживайте для вызова интеллектуального сервиса Denza». Чтобы воспользоваться этой функцией, нужно нажать кнопку более 2 с. Если пользователь касается кнопки Cloud-Call 2 с и более, мультимедийная система сразу набирает номер интеллектуального сервисного центра, чтобы обеспечить пользователю возможность продолжить поездку. Чтобы завершить вызов, нажмите на мультимедийной системе кнопку завершения вызова.
Для завершения вызова нажмите на центральном экране кнопку «Завершить». Если вы не знаете точного места или вам неудобно управлять, можно попросить Облако-Call помочь с удалённой навигацией. Облако-Call определит пункт назначения и отправит его в мультимедийную систему автомобиля; система автоматически запустит карту и проложит маршрут до пункта назначения. Выключатели освещения салона. Выключатель освещения салона. Передний плафон
Выключатель левого плафона, выключатель правого плафона. Если питание автомобиля не в положении «OFF», а выключатель в положении «DOOR» включён, то при открытых дверях касание выключателя переключает яркость плафона между высокой и низкой, но не гасит его. Когда питание автомобиля в положении «OFF» и включён выключатель положения «DOOR», при открытой двери плафон через некоторое время гаснет. При других действиях в это время отсчёт времени начинается заново. Выключатель положения «DOOR» можно включить или выключить, смахнув вниз верхнюю строку состояния мультимедиа и открыв экран «Быстрый доступ». Плафон среднего ряда
Выключатель плафона среднего ряда работает так же, как выключатель переднего плафона.
Плафоны заднего ряда
Выключатели плафонов заднего ряда ① и ② работают так же, как выключатель переднего плафона. Плафон заднего ряда ① можно повернуть вручную, регулируя угол освещения. Атмосферная подсветка* Пользователь может войти в настройки через мультимедиа → «Настройки автомобиля» → «Атмосферная подсветка» и управлять яркостью, цветом и зонами подсветки.
