Перевод оригинальной сервисной инструкции BYD (кит. “动力电池包总成的拆装”, 4 страницы).
⚠ ВНИМАНИЕ
Перед началом операции переведите питание автомобиля в положение «OFF».
При обслуживании высоковольтной системы (высоковольтные жгуты на автомобиле обозначены оранжевым цветом) перед началом работ наденьте изолирующие средства защиты, включая изолирующие перчатки, изолирующую обувь и защитную маску; обязательно отключите высокое напряжение всего автомобиля.
Во избежание травм неспециалистам запрещается снимать тяговую батарею.
Без соответствующих средств индивидуальной защиты запрещается прикасаться к тяговой батарее или выполнять на ней операции.
Часть деталей имеет фиксирующие (запорные) элементы — запрещается применять грубую силу.
После снятия высоковольтных компонентов необходимо своевременно загерметизировать и заизолировать их, чтобы предотвратить попадание пыли или случайное прикосновение к высоковольтным контактам.
После снятия трубок охлаждающей жидкости необходимо загерметизировать их, чтобы посторонние предметы (пыль и т.п.) не попали внутрь и не вызвали засорение.
1. Выполните процедуру отключения питания низковольтной электрической системы. См. раздел «Отключение и включение питания низковольтной электрической системы».
2. Выполните процедуру отключения питания высоковольтной электрической системы. См. раздел «Отключение и включение питания высоковольтной электрической системы».
3. Снимите нижнюю защиту переднего моторного отсека в сборе II. См. раздел «Снятие/установка нижней защиты переднего моторного отсека в сборе II».
4. Снимите нижнюю защиту заднего приводного электромотора в сборе. См. раздел «Снятие/установка нижней защиты заднего приводного электромотора в сборе».
5. Снимите нижнюю защиту тяговой батареи в сборе. См. раздел «Снятие/установка нижней защиты тяговой батареи в сборе».
6. Снимите теплозащитный экран II тяговой батареи в сборе. См. раздел «Снятие/установка теплозащитного экрана II тяговой батареи в сборе».
7. Снимите теплозащитный экран I тяговой батареи в сборе. См. раздел «Снятие/установка теплозащитного экрана I тяговой батареи в сборе».
8. Откачайте хладагент. См. раздел «Откачка и заправка хладагента».
9. Отсоедините разъём связи тяговой батареи в сборе.

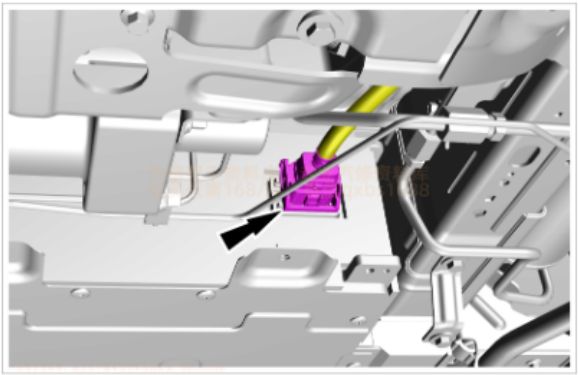

Разъём связи тяговой батареи (фиолетовый)
10. Выверните 2 крепёжных болта, отсоедините подключение шины постоянного тока двойного электронного блока управления.
– Момент затяжки: 9 Н·м

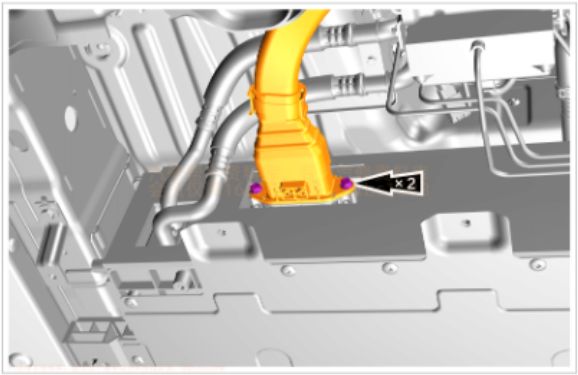

Шина постоянного тока двойного электронного блока управления
11. Отсоедините подключение шины постоянного тока высоковольтного распределительного блока.

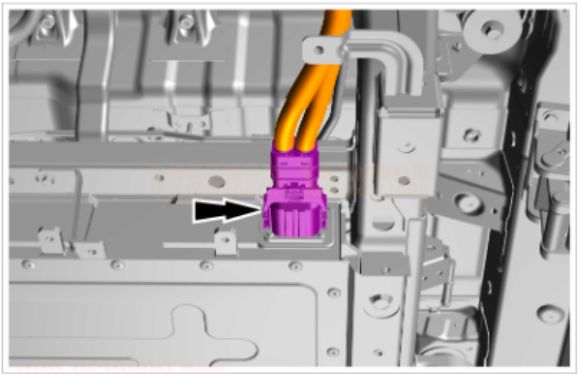

Разъём шины постоянного тока высоковольтного распределительного блока
12. Выверните 1 крепёжный болт, отсоедините подключение жёсткого хладагентного трубопровода в сборе 7.
– Момент затяжки: 10 Н·м

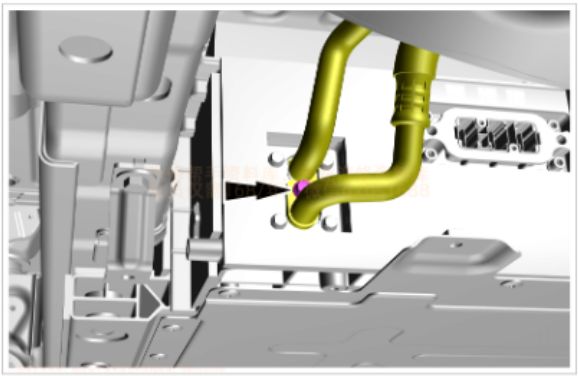

Жёсткий хладагентный трубопровод
13. Выверните 8 крепёжных болтов, снимите тяговую батарею в сборе.
– Момент затяжки: 135 Н·м
ℹ СОВЕТ
Установите подъёмное оборудование платформы точно под тяговой батареей в сборе.
Медленно поднимайте платформу, следя за тем, чтобы подъёмное оборудование надёжно поддерживало тяговую батарею в сборе.
Не допускайте, чтобы подъёмная платформа перекрывала крепёжные болты тяговой батареи в сборе.
Снятие тяговой батареи в сборе требует согласованной работы нескольких человек; при опускании батареи следите, не задевает ли она кузов автомобиля.
⚠ ВНИМАНИЕ
На поверхность подъёмного оборудования платформы уложите мягкий материал (например, плотный деревянный каркас, резиновую прокладку), чтобы платформа не повредила тяговую батарею в сборе.
После снятия тяговой батареи в сборе загерметизируйте все её разъёмы, чтобы предотвратить загрязнение, засорение пылью или поражение электрическим током при случайном прикосновении к высоковольтным контактам.
☠ ОПАСНО
Тяговая батарея в сборе должна быть надёжно закреплена/подперта, чтобы не допустить её падения, которое может привести к травмам персонала и повреждению тяговой батареи в сборе.

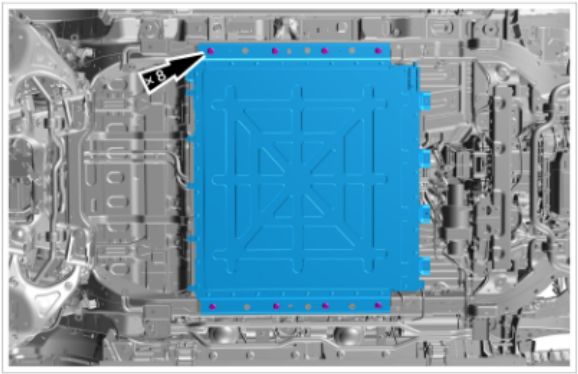

Снятие тяговой батареи в сборе (8 болтов)
1. Заправьте хладагент. См. раздел «Откачка и заправка хладагента».
2. Установка выполняется в порядке, обратном снятию, с учётом следующего:
– Если тяговая батарея в сборе заменена, необходимо с помощью VDS выполнить сопоставление (привязку) тяговой батареи в сборе с автомобилем.
