Снятие/установка фильтра адсорбера в сборе — Leopard 5

Перевод оригинальной сервисной инструкции BYD (кит. “灰滤总成的拆装”).

Снятие

1. Снимите брызговик заднего левого колеса в сборе. См. раздел «Снятие/установка брызговика заднего левого колеса».

2. Снимите фильтр адсорбера в сборе.

а. Отсоедините 2 фиксирующих хомута, разъедините 2 трубопровода.

б. Выверните 2 крепёжные гайки, снимите фильтр адсорбера в сборе.

– Момент затяжки: 8,5 Н·м

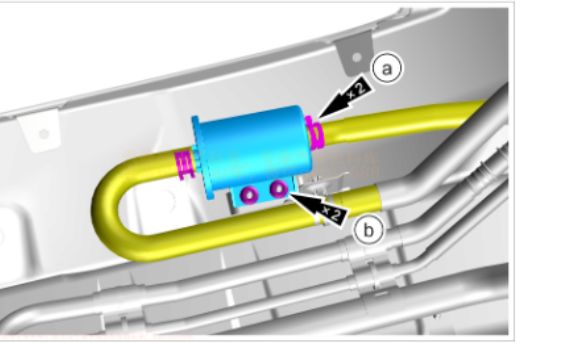

Снятие фильтра адсорбера в сборе

Установка

1. Установка выполняется в порядке, обратном снятию.
