Denza Z9 GT › Denza Z9 GT — руководство пользователя
Гибридная система, зарядка и аккумуляторы
1-4 Режимы работы двухрежимной
35
системы
Знакомство с режимами работы двухрежимных систем

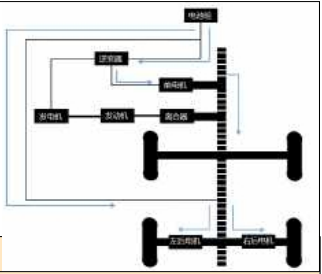

EV - чисто электрический режим работы
В чисто электрическом режиме аккумуляторная батарея
автомобиля в движение электродвигателем, который может удовлетворять различным условиям работы, таким как запуск, движение задним ходом,, ускорение и движение с постоянной скоростью. подсказка
Автомобиль может автоматически переключиться в режим "HEV" при таких условиях, как резкое ускорение, высокая скорость, подъем по склону, высокая температура, низкая температура, разряженный аккумулятор и т. д. Если вы хотите продолжить движение в режиме "EV", вам необходимо вручную переключиться обратно в режим "HEV" при выполнении условий EV. Если температура слишком высокая или слишком низкая, рекомендуется продолжать использовать режим "HEV".
HEV - двухрежимный режим работы
В режиме HEV двигатель не запускается при высокой или низкой потребляемой мощности, и автомобиль движется исключительно на электричестве. Как показано на примере чисто электрического режима работы.
В режиме HEV двигатель переходит в тандемный режим при низком заряде батареи или высокой мощности, чтобы удовлетворить потребности в движении.
36
1-4 Режимы работы гибридной системы

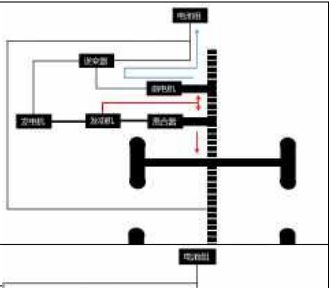

В режиме HEV двигатель вырабатывает
электричество для зарядки аккумулятора и привода электромотора.
Режим HEV вырабатывает электроэнергию от
двигателя и разряжает аккумулятор для работы приводного двигателя.
улучшения топливной экономичности.

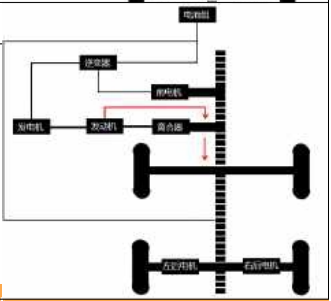

В режиме HEV двигатель и электромотор работают
одновременно.
1-4 Режимы работы двухрежимной
37
В режиме HEV двигатель работает, а электромотор вырабатывает и рекуперирует энергию. В режиме HEV двигатель работает, мотор не работает.
Выбор режима работы двухрежимной системы
① Кнопка режима EV/HEV
② Кнопка "MODE" EV - экономическая модель:
38
1-4 Режимы работы гибридной системы
Переключите кнопку "EV" вперед, на приборе загорится индикатор EV, указывая на то, что он находится в режиме EV.
Непрерывно переключайте кнопку "MODE", пока на приборе не загорится индикатор экономичного режима, тогда он перейдет в экономичный режим для максимального энергосбережения. EV - комфортный режим:
Переключите кнопку "EV" вперед, и на приборе загорится индикатор EV, указывающий на то, что он находится в режиме EV. Непрерывно переключайте кнопку "MODE", пока на приборе не загорится индикатор Comfort Mode, переходя в режим Comfort Mode, который сочетает в себе комфорт и энергопотребление одновременно. EV - спортивный режим:
Переключите кнопку "EV" вперед, на приборе загорится индикатор EV, указывая на то, что он находится в режиме EV.
Непрерывно переключайте кнопку "MODE", пока на приборе не загорится индикатор Sport Mode, чтобы перейти в спортивный режим для обеспечения лучшей мощности. HEV - экономичный режим:
Переключите кнопку "HEV" назад, и на приборе загорится индикатор HEV, указывающий на то, что он находится в режиме HEV. Непрерывно переключайте кнопку "MODE", пока на приборе не загорится индикатор ECONOMY MODE, чтобы перейти в режим ECONOMY, который обеспечивает наилучшую экономию топлива. HEV - Комфортный режим:
Переключите кнопку "HEV" назад, и на приборной панели загорится индикатор HEV, указывающий на то, что вы находитесь в режиме HEV. Непрерывно переключайте кнопку "MODE", пока на приборной панели не загорится индикатор режима Comfort, чтобы перейти в режим Comfort, который обеспечивает оптимальный комфорт при сохранении экономии топлива. HEV - спортивный режим:
Переключите кнопку "HEV" назад, и на приборной панели загорится индикатор HEV, указывающий на то, что автомобиль находится в режиме HEV. Непрерывно переключайте кнопку "MODE", пока на приборной панели не загорится индикатор Sport Mode, чтобы перейти в режим Sport Mode для оптимальной динамики. Режим движения MAX EV:
MAX EV предоставляет водителю возможность "постоянно использовать электричество, но не топливо", что обеспечивает движение автомобиля исключительно на электричестве в максимально возможной степени. Если вам необходимо перейти в режим MAX EV, когда аккумулятор достаточно заряжен, нажмите кнопку "EV" вперед примерно на 3 с, пока индикатор EV на приборке не загорится синим цветом, в это время выходная мощность будет ограничена до определенного предела, и пока мощность не снизится до более низкого уровня, весь автомобиль автоматически перейдет в режим "HEV- ECO". Режим "ECO".
Рекомендации по выбору режима работы двухрежимной системы
Автомобиль работает на бензине и электричестве, при этом особое внимание уделяется следующему:
1-4 Режимы работы двухрежимной
39
системы
При низких температурах производительность силовых батарей снижается. Чтобы предотвратить повреждение батареи, необходимо соблюдать следующие условия:
Когда температура низкая, автомобиль ограничивает мощность зарядки и разрядки и заряда.
Автомобиль нельзя заряжать, если температура ниже -30°C или выше 60°C.
Автомобиль нельзя разряжать, если температура ниже -35°C или выше 60°C.
Рекомендуется использовать автомобиль при температуре -20°C и выше. В случае вышеуказанных особых условий эксплуатации рекомендуется приводить автомобиль в движение с помощью двигателя.
Оптимальная рабочая температура для батареи составляет 25°C; если температура слишком высока или слишком низка, батарея ограничивает свою отдачу, и запас хода чистого электромобиля сокращается. Внимание к компонентам, работающим под высоким давлением и при высоких температурах Автомобили оснащены оранжевыми кабелями, подключенными к силовому элементу и другим высоковольтным компонентам.
Двигатель, радиатор охлаждения и некоторые другие детали могут нагреваться до высоких температур во время движения.
Эти детали обозначены предупреждающими наклейками. Внимательно прочитайте и следуйте инструкциям на этих предупреждающих наклейках.
Предупреждение
Не разбирайте и не демонтируйте детали, находящиеся под высоким напряжением, так как это может привести к серьезным травмам или даже угрожать вашей жизни. В случае столкновения, захода в воду или других ситуаций, когда существует риск повреждения высоковольтной системы, рекомендуется обратиться к авторизованному дилеру Denza, чтобы разобраться в ситуации и избежать риска поражения электрическим током. Во избежание риска поражения электрическим током не продолжайте эксплуатацию автомобиля, если есть признаки утечки электричества или если автомобиль диагностирован авторизованным дилером Denza как имеющий утечку электричества. Не прикасайтесь к частям, находящимся под высоким напряжением, так как неправильная эксплуатация может привести к поражению электрическим током, что может стать причиной серьезной травмы или даже угрозы для жизни.
Поскольку автомобиль приводится в движение с помощью бензинового двигателя и мотора, вы можете услышать звуки
двигателя, доносящиеся из моторного отсека.
40
1-4 Режимы работы гибридной системы
При запуске автомобиля может быть слышен звук, исходящий от высоковольтного компонента под приборной панелью (звук включения или выключения контактора), это не является неисправностью.
Если загорается индикатор "OK", автомобиль готов к движению, даже если бензиновый двигатель не запущен. (только с электроприводом).
На стоянке всегда нажимайте кнопку "P". На передаче "P" или "N" двигатель может начать заряжать аккумуляторную батарею, если SOC ниже определенного уровня. Если вы держите рычаг переключения в положении "N", двигатель может начать заряжать аккумуляторную батарею, когда SOC будет ниже определенного уровня, Если удерживать передачу "R" или "D" слишком долго, она будет ложно показывать, что передача застряла. Поэтому по окончании переключения передач обязательно отпустите рычаг переключения. Выходя из автомобиля, обязательно нажмите кнопку "P", возьмите с собой ключ и заприте все двери.
Если низковольтная батарея неисправна, в результате чего заряд полностью разряжен и автомобиль не может быть запущен даже с помощью внешнего источника питания 12 В, рекомендуется обратиться к официальному дилеру Denza.
Предупреждение
Выходя из автомобиля, всегда выключайте систему питания. Выходя из автомобиля, обязательно нажмите кнопку "P", так как автомобиль может двигаться на низких оборотах холостого хода (двигатель может работать), даже если горит индикатор "OK" и двигатель остановлен. Когда горит индикатор "OK", автомобиль будет двигаться на низкой скорости, если рычаг переключения передач установлен в положение "R" или "D" и педаль тормоза не нажата, поэтому обязательно обратите на это внимание.
Для проведения ремонта или технического обслуживания автомобиля рекомендуется обращаться к официальному дилеру Denza.
Если автомобиль не подлежит ремонту в результате аварии или по другим причинам, рекомендуется обратиться к официальному дилеру Denza.
Поскольку в автомобиле используется герметичная гибридная низковольтная батарея, при ее обслуживании рекомендуется обращаться к официальному дилеру Denza.
Предупреждение
Если произошел несчастный случай, выполните следующие действия, чтобы снизить риск утечки электрического тока под высоким напряжением. Переместите автомобиль в безопасное место.
Припаркуйте автомобиль и нажмите кнопку "P", чтобы остановить двухрежимную систему.
Если автомобиль сильно поврежден, вы можете получить удар током. Во избежание поражения электрическим током не прикасайтесь к высоковольтным деталям (аккумуляторная батарея и т.д.) или соединительным кабелям (оранжевого цвета). Если внутри или снаружи автомобиля имеются оголенные провода, не прикасайтесь к ним во избежание поражения электрическим током.
1-4 Режимы работы двухрежимной
41
системы
Предупреждения (продолжение)
Если жидкость вытекает или затекает в некоторые части автомобиля, не прикасайтесь к ней, так как это может быть электролит из низковольтной батареи. Если жидкость попала на кожу или в глаза, немедленно промойте их большим количеством воды (предпочтительно раствором борной кислоты) и немедленно обратитесь за медицинской помощью, чтобы избежать серьезных травм. Если ваш автомобиль загорелся, используйте специальный огнетушитель для электрических пожаров, чтобы потушить огонь. Использование небольшого количества воды может быть опасным, поэтому используйте много воды (например, воспользуйтесь гидрантом) или дождитесь прибытия пожарной бригады. Если автомобиль необходимо буксировать, выберите метод буксировки с отрывом четырех колес от земли, двигатель может продолжать вырабатывать электричество, если колеса находятся на земле во время буксировки, что может привести к утечке энергии.
4-1 Инструкции по зарядке/разрядке
115
Инструкции по зарядке
Предупреждение о безопасности при зарядке
Несовершеннолетним запрещено заряжать или прикасаться к зарядному оборудованию. Зарядный пистолет является высоковольтным электрическим устройством, поэтому не позволяйте несовершеннолетним приближаться к нему во время зарядки.
Пожалуйста, выбирайте для зарядки относительно безопасные условия, например, избегайте опасных жидкостей, огня, жары, молний, легковоспламеняющихся и взрывоопасных сред.
Категорически запрещается работать мокрыми руками и прикасаться к открытому металлу зарядного порта или зарядной подставки, иначе это может привести к поражению электрическим током, поражению электрическим током и травмам.
Если вы используете какое-либо медицинское электронное устройство, например имплантируемый кардиостимулятор или имплантируемый сердечно-сосудистый дефибриллятор, перед началом зарядки уточните у производителя медицинского электронного устройства, как зарядка влияет на медицинское электронное устройство, поскольку зарядка может повлиять на медицинское электронное устройство и привести к серьезным травмам или смерти.
Предупреждения о зарядных устройствах
Используйте специальное зарядное оборудование для электромобилей, отвечающее соответствующим национальным стандартам:
Не модифицируйте, не разбирайте и не ремонтируйте зарядное оборудование и связанные с ним порты без разрешения. При возникновении каких-либо неисправностей обратитесь к авторизованному дилеру Tengis для их устранения, чтобы избежать сбоев в работе зарядного устройства, которые могут привести к пожару.
Использование некачественных продуктов строго запрещено.
Категорически запрещается использовать зарядное устройство с мягким штепсельным кабелем бытовой электросети, перетертым кабелем зарядного пистолета, потрескавшейся изоляцией или любыми другими повреждениями.
Категорически запрещается использовать устройство с отсоединенным, сломанным или поврежденным зарядным пистолетом, штекером питания или штекером питания.
Инструкции по заземлению зарядного оборудования:
Оборудование должно быть хорошо заземлено, чтобы в случае неисправности или повреждения зарядного оборудования провод заземления создавал минимальное сопротивление для разряда цепи, что снижает риск поражения электрическим током.
Оборудование оснащено проводом заземления, соединяющим точку заземления оборудования с точкой заземления вилки питания, которая должна быть соединена с правильно установленной и заземленной розеткой.
Во время зарядки запрещается размещать устройство в багажнике, под передней частью автомобиля и вблизи шин. Предупреждение перед зарядкой
116
4-1 Инструкции по зарядке/разрядке
Убедитесь, что в зарядных портах автомобиля, источниках питания и зарядном оборудовании нет посторонних предметов, таких как вода, а металлические клеммы не повреждены, не поражены ржавчиной, коррозией и т.д. Если возникли какиелибо из вышеперечисленных условий, не заряжайте устройство.
Предупреждения во время зарядки
Чтобы избежать серьезных травм, обратите внимание на следующие меры предосторожности во время зарядки автомобиля:
Не прикасайтесь к металлическим соединениям зарядного порта, зарядного разъема или вилки.
Во время грозы запрещается заряжать автомобиль или прикасаться к нему. Удары молнии могут повредить зарядное оборудование и привести к травмам.
Убедитесь, что в зарядных портах автомобиля, источниках питания и зарядном оборудовании нет посторонних предметов, таких как вода, а металлические клеммы не повреждены, не поражены ржавчиной, коррозией и т.д. Если возникли какие-либо из вышеперечисленных условий, не заряжайте устройство.
При зарядке, если вы обнаружите какие-либо отклонения в работе автомобиля или зарядного оборудования, например, появление странного запаха или дыма, немедленно прекратите зарядку и обратитесь к официальному дилеру Tengis.
Запрещается проводить техническое обслуживание автомобиля во время зарядки. Предупреждения по окончании зарядки Перед началом движения автомобиля убедитесь, что оборудование для зарядки и разрядки отключено от сети и крышка зарядного порта закрыта.
Меры предосторожности при зарядке
Когда цвет индикатора SOC на комбинированном измерителе становится красным, это означает, что заряд батареи скоро закончится. По возможности заряжайте его вовремя, иначе это негативно скажется на сроке службы аккумуляторной батареи и качестве вождения автомобиля.
Под портативной зарядкой переменного тока для домашнего использования подразумевается зарядка с помощью устройства для подключения зарядки переменного тока (от трех до семи), входящего в комплект автомобиля. Рекомендуется использовать выделенную линию переменного тока 220 В 50 Гц 10 А и розетку, чтобы избежать повреждения линии и срабатывания защиты из-за высокой мощности зарядки, что может повлиять на нормальное использование другого оборудования.
Во избежание повреждения зарядного оборудования (меры предосторожности при работе с зарядным оборудованием):
Не ударяйте зарядное устройство, пожалуйста, позаботьтесь о предотвращении механических повреждений, таких как падение и внешнее воздействие.
Не ставьте зарядное устройство рядом с обогревателем или другим источником тепла.
Перед зарядкой подключите пистолет к сети:
Сначала убедитесь, что в зарядном пистолете и зарядном порту нет посторонних предметов и что антиопрокидывающие колпачки на клеммах зарядного пистолета не ослаблены и не деформированы.
Держа зарядный пистолет в руке, совместите его с зарядным портом и вставьте его, убедившись, что пистолет вставлен на место.
4-1 Инструкции по зарядке/разрядке
117 Окончание операции извлечения заряда:
Сначала прекратите зарядку и разблокируйте дверь, нажав кнопку разблокировки дистанционным ключом один раз или коснувшись микровыключателя главной водительской двери или внутренней кнопки разблокировки главной водительской двери.
Держите зарядный пистолет в руке и вытащите его, нажав на кнопку на зарядном пистолете.
Не вытаскивайте пистолет для зарядки с силой, когда порт для зарядки заблокирован, иначе порт для зарядки будет поврежден.
Перед зарядкой рекомендуется перевести питание в положение "OFF".
Заметки о зарядке:
Во время зарядки кондиционер можно использовать в обычном режиме. Для зарядки не рекомендуется включать кондиционер.
Во время зарядки рекомендуется, чтобы персонал не находился в автомобиле.
Во время зарядки рекомендуется ставить автомобиль в проветриваемом месте.
При зарядке постоянным током автомобиль имеет меньшую мощность зарядки постоянным током в течение периода идентификации, чтобы распознать истинную емкость зарядного устройства и позволить устройству полностью реализовать свою максимальную выходную мощность, обеспечивая тем самым пользователю лучшие впечатления от зарядки.
Когда батарея питания будет полностью заряжена, система зарядки автоматически прекратит зарядку.
При досрочном завершении зарядки зарядный пост переменного тока или зарядное устройство постоянного тока должны быть отключены до отсоединения устройства подключения зарядки; при зарядке портативных устройств переменного тока дома зарядный пистолет на конце автомобиля должен быть отключен до отсоединения штекера питания на конце источника питания.
После зарядки и отсоединения зарядного пистолета убедитесь, что защитная крышка порта зарядки и крышка порта зарядки закрыты, так как вода или посторонние предметы могут попасть в порт зарядки и нарушить нормальную работу устройства.
Перед запуском автомобиля убедитесь, что зарядное оборудование отсоединено, так как автомобиль может начать движение на передаче, когда механизм блокировки зарядного оборудования не полностью заблокирован, что приведет к повреждению зарядного оборудования и автомобиля.
Если автомобиль не используется в течение длительного времени, рекомендуется полностью зарядить его перед использованием. Чтобы продлить срок службы силовой батареи, рекомендуется подзаряжать ее раз в 3 месяца во время стоянки. (Более подробную информацию о техническом обслуживании см. в рекомендациях по эксплуатации аккумуляторной батареи).
Если температура аккумулятора слишком высока или слишком низка, автомобиль не будет заряжаться должным образом.
В северных регионах с более низкими температурами рекомендуется заряжать устройство в отапливаемом помещении.
В регионах с высокими температурами на юге рекомендуется заряжать устройство в прохладном проветриваемом месте.
Когда зарядка включена для нагрева или охлаждения, происходит некоторая задержка времени зарядки и небольшое увеличение мощности зарядки, что является нормальным явлением.
В процессе зарядки может активироваться система охлаждения аккумулятора, компрессор, вентилятор и другие детали работают по мере необходимости, а в передней части салона раздается определенный звук, что является нормальным явлением.
118
4-1 Инструкции по зарядке/разрядке
В процессе зарядки, когда батарея охлаждается или включается подогрев батареи, на дисплее прибора может наблюдаться снижение мощности зарядки и кратковременные колебания, что является нормальным явлением.
Перед завершением зарядки для увеличения срока службы батареи включается функция выравнивания заряда, поэтому время зарядки может быть отложено.
Во время зарядки на комбинированном счетчике будет отображаться расчетное оставшееся время полной зарядки.
Вполне нормально, что оставшееся время полной зарядки может в некоторой степени отклоняться при различных температурах, уровнях мощности, зарядных устройствах и т. д.
Если крышка зарядного порта замерзла из-за погодных условий или по другим причинам, мы рекомендуем использовать горячую воду, чтобы растопить лед, прежде чем открывать крышку зарядного порта, пожалуйста, не открывайте ее силой.
При высокотемпературной зарядке постоянным током большой мощности на работу системы контроля температуры аккумулятора может повлиять кондиционер в салоне, что приведет к снижению эффективности зарядки и увеличению времени зарядки. Для обеспечения эффективности зарядки рекомендуется выключать кондиционер во время процесса зарядки.
Вся система зарядки автомобиля будет интеллектуально регулировать ток зарядки в реальном времени в зависимости от состояния соответствующих компонентов.
Подсказка
Не открывайте крышку порта зарядки с усилием, если она не разблокирована. Не закрывайте крышку зарядного порта, если она полностью открыта. После зарядки автомобиля от внешнего источника вентилятор охлаждения и компрессор кондиционера могут включиться и работать автоматически по мере охлаждения аккумулятора, что является нормальным явлением.
Общее устранение неисправностей зарядки
состояние неисправности
Возможные причины
вылечить
Невозможно зарядить: физическое подключение завершено, зарядка начата
Задолженность по банковским картам или отказ в обслуживании
Запросите стоимость карты или свяжитесь с персоналом сайта для решения проблемы.
Неправильно подключен разъем для зарядки от сети переменного тока
Убедитесь, что переключатель зарядного пистолета поднялся, обращая внимание на то, что зарядные устройства имеют разную длину штекера и разные позиции подключения.
Переразряд стартерной батареи 12 В
Если подсоединить источник питания 12 В от другого автомобиля, то при запуске автомобиля стартерная батарея будет заряжаться.
220 В 50 Гц 10 А Стандарт с Отсутствие питания на гнезде заземления
Убедитесь, что источник питания защищен от перегрузки, и воспользуйтесь другой розеткой.
Неисправность зарядного устройства автомобиля или сети переменного тока
Убедитесь, что на приборной панели загорелась лампочка неисправности системы питания или появилось сообщение о неисправности системы зарядки, затем прекратите зарядку и рекомендуем обратиться к официальному дилеру Denza.
4-1 Инструкции по зарядке/разрядке
состояние неисправности
Возможные причины
вылечить
Если температура батареи питания слишком низкая или слишком высокая
Перед зарядкой дайте силовому элементу нагреться или остыть, поместите автомобиль в подходящую по температуре среду и дождитесь нормализации температуры перед зарядкой.
Аккумулятор питания полон
Зарядка автоматически прекращается, когда батарея питания заполнена.
Остановите зарядку в середине процесса зарядки
Зарядный кабель подключен не полностью
Убедитесь, что кабель разъема зарядки не подключен ошибочно.
Нажат переключатель разъема зарядки
Зарядка прекращается, когда нажимается переключатель разъема зарядки, и для начала зарядки необходимо снова подключить разъем зарядки.
Сбой питания
Через некоторое время, когда питание восстановится, необходимо снова подключить зарядное устройство, чтобы начать зарядку.
Слишком высокая температура батареи питания
Зарядка автоматически прекратится и возобновится, когда аккумулятор остынет.
Неисправность автомобиля или зарядной станции
Чтобы убедиться, что зарядная станция или автомобиль имеют индикацию неисправности, мы рекомендуем обратиться к официальному дилеру Denza.
Индикатор зарядки/разрядки переменным током по всему автомобилю*

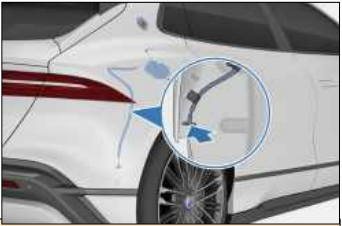

Индикатор заряда/разряда расположен внутри крышки порта зарядки на правой стороне корпуса. Состояние зарядки отображается зеленым, желтым, красным, синим и белым цветами соответственно.
Если пистолет для зарядки/разрядки не подключен, белый цвет горит в течение некоторого времени, а затем гаснет. Во время использования, если весь автомобиль заблокирован, индикатор горит в течение некоторого времени, а затем гаснет.
функциональность
положение дел
состояние освещения
цвет
освещение
Зарядный порт открыт (пистолет не подключен)
Белый Всегда включен
рис. отдыхать и восстанавлив ать силы
Процесс инициализации заряда/разряда
жёлтый мигающий
Идет зарядка/пауза зарядки
Желтый всегда включен
рис. отдыхать и восстанавлив ать силы
Зарядка
зелёная вспышка
Зарядка завершена
Зеленый Всегда включен
электрический разряд
разрядка
голубая вспышка
неисправности
нарушение процесса зарядки и разрядки
Красный всегда включен
Способ зарядки
120
4-1 Инструкции по зарядке/разрядке
Проверьте перед зарядкой:
4-1 Инструкции по зарядке/разрядке
121 Убедитесь, что зарядное устройство не имеет никаких отклонений, таких как треснувшие корпуса, перетертые кабели, ржавые штекеры или посторонние предметы.
Не заряжайте устройство, если разъем для зарядки подключен неплотно.
Убедитесь, что в зарядный порт не попала вода или посторонние предметы, а металлические клеммы не заржавели и не подверглись коррозии.
При возникновении любого из вышеперечисленных условий зарядка запрещена, это может привести к короткому замыканию или поражению электрическим током, что повлечет за собой травмы.
Портативная зарядка от сети переменного тока для домашнего использования
1. Описание оборудования
для зарядки переменным током подключает автомобиль к стандартной бытовой однофазной двухполюсной розетке с заземлением (220 В 50 Гц ≥10 А) для зарядки автомобиля.
Розетки должны быть выбраны в соответствии с национальными стандартами бытовых розеток, чтобы избежать высокой мощности зарядки, приводящей к повреждению линии и срабатыванию защиты, что влияет на нормальное использование другого оборудования.
Время зарядки: обратитесь к напоминанию о времени зарядки на комбинированном приборе.
Предупреждение
Особые предостережения по безопасности при зарядке см. в инструкции по зарядке. Максимальная рабочая температура окружающей среды: 50°C. Когда устройство не используется, храните его в сухом и прохладном месте. Во время зарядки не кладите устройство в багажник, под переднюю часть автомобиля или рядом с шинами. Избегайте раздавливания, падения и вытаптывания транспортными средствами. Зарядное и разрядное оборудование следует использовать с осторожностью, чтобы не уронить его, и аккуратно обращаться с ним при перемещении, пожалуйста, не тяните за кабель напрямую, чтобы переместить это оборудование. Частная модификация, разборка или несанкционированный ремонт зарядного оборудования и связанных с ним портов строго запрещены. В случае выхода из строя рекомендуется обратиться к авторизованному дилеру Denza.
122
4-1 Инструкции по зарядке/разрядке
Предупреждения (продолжение)
Использование дополнительных кабелей или адаптеров/переходников строго запрещено. Категорически запрещается использовать зарядное устройство с мягким проводом вилки бытовой электросети, а также с перетертым кабелем зарядного пистолета, потрескавшейся изоляцией или любыми другими повреждениями. Категорически запрещается использовать устройство с отсоединенным зарядным пистолетом, штекером питания или штекером питания, треснувшим или имеющим какие-либо повреждения на поверхности.
Примечание
При зарядке соединительный кабель не должен быть свернут, это влияет на рассеивание тепла. Особые меры предосторожности см. в инструкции по зарядке.
Подсказка
Рекомендуется обратиться к официальному дилеру Denza или местному электрику, чтобы выбрать подходящий источник питания, необходимый для зарядного оборудования. Инструкции по заземлению зарядного оборудования: Оборудование должно быть хорошо заземлено, чтобы в случае неисправности или повреждения зарядного оборудования провод заземления обеспечивал разряд цепи с минимальным сопротивлением для снижения риска поражения электрическим током. Оборудование оснащено проводом заземления, который соединяет точку заземления оборудования с точкой заземления вилки блока питания, которая должна быть соединена с правильно установленной и заземленной розеткой. Руководство по эксплуатации зарядного устройства 1. Откройте крышку зарядного порта
Весь автомобиль разблокируется, и крышка порта зарядки открывается автоматически, если нажать на крышку порта зарядки переменного тока с правой стороны автомобиля.
4-1 Инструкции по зарядке/разрядке
2. Откройте защитную крышку порта для зарядки:
Откройте защитные крышки зарядного пистолета и автомобильного гнезда, чтобы убедиться в отсутствии препятствий на конце головки зарядного пистолета и зарядного гнезда.
3. Подключите конец порта источника питания:
Вставьте вилку блока питания 3-7 в бытовую розетку, индикатор питания 3-7 всегда включен (красный свет).
4. Подключите автомобильный интерфейс:
Подключите зарядный пистолет 3-7 к порту зарядки и надежно зафиксируйте его.
Подключите зарядный пистолет, и загорится индикатор подключения к зарядке комбинированного прибора.
Индикатор зарядки от трех до семи будет мигать (зеленый свет). В процессе зарядки счетчик отображает соответствующие параметры зарядки и одновременно показывает экран зарядки. В это время вы можете назначить время зарядки через настройки мультимедиа, процесс настройки подробно описан в этой главе, настройки функции "Интеллектуальная зарядка". Руководство по прекращению зарядки 1. Конечная зарядка:
Зарядка автомобиля автоматически завершится, когда он полностью зарядится.
Если вам нужно закончить зарядку раньше, переходите к следующему шагу.
1. Отсоедините разъем зарядного порта:
Если в режиме работы электрического замка отключена защита от кражи, нажмите механическую кнопку зарядного пистолета напрямую и вытащите зарядный пистолет.
Если электрозамок работает в режиме защиты от угона, необходимо нажать кнопку разблокировки ключа или нажать микропереключатель на ручке двери (когда ключ находится рядом), а затем нажать механическую кнопку зарядного пистолета, чтобы вытащить зарядный пистолет.
124
4-1 Инструкции по зарядке/разрядке
Подсказка
Разблокируйте весь автомобиль, нажав на кнопку разблокировки ключа (когда зарядка находится в положении "OFF") или нажав на микропереключатель на ручке двери (когда ключ находится рядом). Перед тем как вытащить зарядный пистолет, нажмите кнопку разблокировки автомобиля, чтобы разблокировать электрическую блокировку зарядного порта, и вытащите головку зарядного пистолета в течение 30 с, иначе электрическая блокировка зарядного порта будет заблокирована снова. Режим работы электрического замка можно установить с помощью мультимедиа, процедура настройки подробно описана в этой главе "Настройка функции управления электрическим замком порта зарядки". Если после операции разблокировки зарядный пистолет не удается отключить от сети, можно попытаться разблокировать его несколько раз, а если все равно не удается отключить пистолет, можно попытаться разблокировать его в экстренном случае, а порядок действий см. в разделе Экстренная разблокировка зарядного порта в разделе Управление электроблокировкой зарядного порта. Если уровень заряда низкий, вы не сможете использовать зарядку по назначению.
5. Поместите Triple Turn Seven в сумку для хранения.
Зарядка переменным током Пост зарядки*
1. Описание оборудования Однофазный зарядный блок переменного тока* Для зарядки автомобиля используйте зарядный блок. Для использования зарядного оборудования, пожалуйста, обратитесь к его руководству пользователя или следуйте инструкциям.
Однофазный зарядный ящик переменного тока: устройство состоит из зарядного ящика, зарядного пистолета и соединительного кабеля; информацию об автоматических выключателях, аварийных выключателях и т.д. см. в руководстве к зарядному ящику.
Однофазный зарядный пост переменного тока Для зарядки автомобиля используйте однофазные зарядные станции переменного тока в общественных местах.
Некоторые зарядные станции не оснащены зарядным пистолетом, и для них требуется зарядный разъем переменного тока. 2. Руководство по эксплуатации зарядного устройства
4-1 Инструкции по зарядке/разрядке
125 Разблокируйте весь автомобиль и откройте крышку зарядного порта:
Откройте крышку зарядного порта на правой стороне автомобиля, ориентируясь на открытие крышки зарядного порта для зарядки от бытовой сети переменного тока.
Подключите конец порта источника питания:
Этот шаг не требуется, если автомобиль заряжается с помощью зарядного блока.
Этот шаг не требуется, если вы используете зарядный пост переменного тока и он оснащен зарядным пистолетом.
Если используется однофазный зарядный пост переменного тока и зарядный пост не оснащен зарядным пистолетом, необходимо выполнить преобразование из семи в семь, для чего нужно подключить вилку блока питания к гнезду блока питания на зарядном посту.
Подключите автомобильный интерфейс:
Подключите зарядный пистолет зарядного устройства к зарядному порту автомобиля и надежно зафиксируйте его.
Настройки зарядки:
Этот шаг можно пропустить для однофазных зарядных ящиков переменного тока или зарядных постов переменного тока, которые не предусматривают установку в общественных местах.
Для зарядных станций/боксов переменного тока с возможностью настройки в общественных местах требуются такие операции, как проведение картой или сканирование QR-кода, как описано в инструкциях к зарядным станциям/боксам.
Во время зарядки на комбинированном индикаторе отображаются соответствующие параметры зарядки и экран зарядки.
В это время вы можете назначить время зарядки через настройки мультимедиа, процесс настройки подробно описан в этой главе, настройки функции "Интеллектуальная зарядка". 3. Руководство по прекращению зарядки Конечная зарядка:
Зарядное устройство настроено на досрочное завершение зарядки или полностью заряженный автомобиль автоматически завершает зарядку.
Нажмите "Завершить зарядку" на странице Smart Charging, чтобы досрочно завершить зарядку. Если вы хотите зарядить устройство снова, нажмите "Продолжить зарядку" или снова вставьте пистолет, после чего необходимо заново запустить общественный пункт зарядки, отсканировав код/проведя картой еще раз.
Отсоедините разъем зарядного порта:
См. раздел "Домашняя портативная зарядка от сети переменного тока", чтобы отключить соединение зарядного порта.
Отсоедините вилку блока питания:
Этот шаг не требуется, если вы используете зарядный пост переменного тока и он оснащен зарядным пистолетом.
При использовании устройства 7-7 рекомендуется сначала отсоединить зарядный пистолет, а затем вилку блока питания.
Закройте крышку порта для зарядки от сети переменного тока (см. раздел "Зарядка от сети переменного тока в домашних условиях").
126
4-1 Инструкции по зарядке/разрядке
Организуйте зарядное оборудование и разместите его соответствующим образом.
Если вы используете зарядный пост/ящик переменного тока, поместите зарядный пистолет в указанное место на зарядном посту/ящике.
Если вы используете систему "7 на 7", организуйте ее и разместите должным образом.
Зарядная свая Зарядка постоянным током
1. Описание оборудования Автомобили заряжаются с помощью зарядных устройств постоянного тока в общественных местах, которые обычно устанавливаются на специальных зарядных станциях.
Технические характеристики оборудования: Пожалуйста, ознакомьтесь с описанием зарядного устройства.
Время зарядки: обратитесь к напоминанию о времени зарядки на комбинированном приборе.
2. Руководство по эксплуатации зарядного устройства Зарядка постоянным током осуществляется путем подключения автомобиля к зарядному устройству постоянного тока через зарядный пистолет зарядного устройства постоянного тока.
Метод мгновенной зарядки:
Разблокируйте весь автомобиль, обратитесь к методу разблокировки крышки порта зарядки для домашней портативной зарядки переменного тока, и откройте крышку порта зарядки и защитную крышку порта зарядки постоянного тока.
Подключите автомобильный интерфейс.
Подключите зарядный пистолет к порту зарядки постоянного тока автомобиля и надежно зафиксируйте его.
Загорается индикатор подключения к зарядке комбинированного счетчика.
Во время зарядки на комбинированном индикаторе отображаются соответствующие параметры зарядки и экран зарядки.
3. Остановите зарядку Конечная зарядка:
Зарядное устройство настроено на досрочное завершение или зарядка завершена Зарядное устройство автоматически завершит зарядку.
Отсоедините разъем зарядного порта:
4-1 Инструкции по зарядке/разрядке
127 Нажмите кнопку механической блокировки на зарядном пистолете постоянного тока и вытащите зарядный пистолет.
По окончании зарядки постоянным током приведите в порядок зарядное оборудование и разместите его надлежащим образом, а зарядный пистолет установите в предназначенное для него место зарядного устройства.
Закройте защитную крышку порта зарядки постоянного тока и крышку порта зарядки автомобиля.
Предупреждение
См. инструкции по зарядке для получения специальных предупреждений о безопасности при зарядке.
Примечание
Нажмите "Завершить зарядку" на странице Smart Charging, чтобы заранее завершить зарядку. Если вам нужно зарядить устройство снова, нажмите "Продолжить зарядку" или снова вставьте пистолет, и вам нужно повторно ввести код/стирать карту, чтобы перезапустить общественный пост зарядки. Если после зарядки не удается вытащить зарядный пистолет, своевременно обратитесь в сервисную службу зарядного устройства. Особые меры предосторожности при зарядке см. в инструкции по зарядке.
Интеллектуальная зарядка
Пользователи могут установить режим зарядки с помощью мультимедийных средств или интеллектуального голоса, а для входа в интерфейс настройки доступны следующие способы:
Доступ осуществляется нажатием на значок мультимедийного настольного приложения "Smart Charge";
Пользователи могут войти в интерфейс Smart Charging через мультимедиа → Энергия → Зарядка и разрядка → Smart Charging;
Быстрый доступ с помощью звонков "Алло, Тенгиз, включите умную зарядку/запишитесь на зарядку", "Алло, Тенгиз, я хочу умную зарядку/запишитесь на зарядку", "Алло, пожалуйста, включите умную зарядку/запишитесь на зарядку для меня! " и так далее.
Выйти со страницы Smart Charging можно, нажав кнопку "Назад" / "Домой" или Smart Voice:
Быстро выйдите из системы, позвонив по телефону "Алло Тенгиз, отключите интеллектуальную зарядку/резервную зарядку" или "Алло Тенгиз, выйдите из интеллектуальной зарядки/резервной зарядки".
128
4-1 Инструкции по зарядке/разрядке
Страница интеллектуальной зарядки
① Переключатель резервной зарядки ② Переключатель резервных автомобилей ③ Настройки интеллектуальной зарядки Страница настройки зарядки назначений
① Резервное время начала и окончания зарядки ② Резервирование повторного цикла зарядки С завода автомобиль по умолчанию настроен на немедленную зарядку, а переключатель зарядки по назначению выключен.
Если вы хотите назначить время зарядки, нажмите кнопку включения зарядки, установите время начала зарядки, время окончания зарядки (1) и цикл повтора (2), а затем нажмите "OK", чтобы сохранить настройки.
После успешной установки резервирования, если вы подключите зарядное устройство или нажмете кнопку питания, чтобы автомобиль выключился, мультимедиа напомнит вам о времени начала зарядки, и при необходимости вы сможете изменить его на немедленную зарядку.
Пользователи могут нажать на значок Smart Charging Settings, чтобы отключить подключение зарядного пистолета и функцию напоминания об отключении питания в разделе "Charging Appointment Reminder". Страница настроек бронирования автомобиля
① Зарезервируйте время для использования автомобиля ② Повторный цикл (iii) Преференциальные тарифные периоды ④Включите прогрев батареи питания ⑤ Включите кондиционер Если вам нужно сделать резервирование, нажмите на кнопку переключения резервирования, установите время использования (1), цикл повтора (2) и тарифный период (3), а затем нажмите "Сохранить", чтобы сохранить настройки.
4-1 Инструкции по зарядке/разрядке
129 Вы можете включить предварительный подогрев аккумулятора, нажав кнопку Power Battery Preheating ④, и если автомобиль находится в холодных условиях, предварительный подогрев аккумулятора будет включен интеллектуально.
Пользователь может включить кондиционер до установленного времени использования, нажав на кнопку включения кондиционера ⑤.
Примечание
Функция интеллектуальной зарядки разработана только для сертифицированного Denza оборудования для медленной зарядки переменного тока. При использовании оборудования для медленной зарядки переменного тока, не сертифицированного Denza, владельцы автомобилей должны отключить эту функцию, иначе они не смогут забронировать или сразу же зарядить аккумулятор из-за невосприимчивости зарядного оборудования, что может привести к потере мощности автомобиля и разрядке аккумулятора. Если вам необходимо использовать эту функцию на общественных зарядных станциях, убедитесь, что они поддерживают функцию резервирования на конец транспортного средства.
Интеллектуальная функция зарядки
Когда менеджер батареи LV обнаруживает, что батарея LV разряжена, он может зарядить батарею LV через батарею питания.
Подсказка
Автомобиль может активировать функцию интеллектуальной зарядки при длительном размещении, что является нормальным явлением и не является неисправностью автомобиля. Электроэнергия для интеллектуальной зарядки поступает от блока питания, поэтому автомобиль с интеллектуальной зарядкой может сделать Снижение SOC является нормальным явлением и не является неисправностью автомобиля.
130
4-1 Инструкции по зарядке/разрядке
Функция управления электрическим замком порта зарядки
Чтобы предотвратить кражу зарядного пистолета, порт зарядки оснащен функцией защиты от кражи во время зарядки и разрядки. По умолчанию эта функция отключена, пользователи могут войти в интерфейс настройки "электрического замка порта зарядки против кражи" через мультимедиа → Энергия → Зарядка и разрядка, и выбрать "Включить", чтобы открыть порт зарядки. Функция защиты порта зарядки от кражи.
В режиме "Enable/Smart" пользователи могут разблокировать и отсоединять зарядное устройство во время зарядки следующими способами:
Для разблокировки нажмите кнопку разблокировки смарт-ключа в положении "OFF".
Нажмите на микропереключатель рядом с наружной дверной ручкой главной водительской двери, чтобы отпереть ее.
Чтобы отпереть дверь, нажмите на центральный замок под окном на главной водительской двери.
Если автомобиль полностью заряжен, зарядный пистолет автоматически разблокируется (только в режиме Smart).
серийный номер
Состояние настройки "Режим работы электрического замка против угона"
Состояние противоугонно й блокировки всех четырех дверей
Полностью ли заряжен автомобиль
Можно ли вытащить зарядное устройство
1
комиссия
защелка
/
не может
2
начать использовать
открывает
/
возможно
3
деактивировать
защелка
/
возможно
4
деактивировать
открывает
/
возможно
5
умный (телефон, система, бомба и т.д.)
защелка
Автомобиль полностью заряжен
возможно
Автомобиль не полностью заряжен
не может
6
умный (телефон, система, бомба и т.д.)
открывает
/
возможно
Как показано в таблице выше, если автомобиль находится в состоянии 2/3/4/6, пользователь может разблокировать и извлечь пистолет, нажав на кнопку зарядного пистолета в дополнение к вышеуказанной операции разблокировки. Однако эта операция может повлиять на срок службы зарядного порта или зарядного пистолета, поэтому не рекомендуется часто выполнять эту операцию в целях экстренной эксплуатации.
Подсказка
После разблокировки зарядного пистолета его можно отключить от сети на 2 минуты, после чего электрический замок снова закроется. Когда автомобиль полностью зарядится после блокировки, электрозамок будет разблокирован автоматически в режиме "Disable", а в режиме "Enable/Smart" электрозамок необходимо разблокировать вручную, как описано выше. Чтобы обеспечить нормальное движение после зарядки, пожалуйста, закройте крышку зарядного порта после извлечения пистолета.
4-1 Инструкции по зарядке/разрядке
131
Зарядный порт блокировка питания аварийная разблокировка
Если электрический замок вышел из строя и зарядный пистолет не удается вытащить, его можно вытащить с помощью ручной аварийной разблокировки.
Тяговый шнур электрозамка находится в кожухе правого заднего колеса и открывает крыло правого заднего колеса. Потяните за шнур электрозамка, чтобы разблокировать зарядный пистолет. принимать к сведению
Функция аварийной разблокировки доступна только для пистолетов с зарядкой от сети переменного тока.
Метод разгрузки
Метод разрядки вне автомобиля V2L
1. Описание оборудования:
Разрядное соединение между транспортным средством и грузом (V2L): это устройство состоит из разрядного пистолета, ряда штекеров, кабеля и защитного кожуха для разрядного пистолета.
Технические характеристики разрядки V2L:
номинальное напряжение 220 В 50 Гц 28 А, внешняя разрядка, т.е. внешняя разрядка через соединение V2L, максимальная мощность разрядки 6 кВт.
2. Инструкция по эксплуатации разряда
132
4-1 Инструкции по зарядке/разрядке
Разблокируйте переключатель крышки порта зарядки и откройте крышку порта зарядки и защитную крышку порта зарядки.
Чтобы открыть крышку зарядного порта, защитную крышку зарядного порта см. в разделе Разблокировка крышки зарядного порта для зарядки от сети переменного тока в домашних условиях.
Проверка перед выгрузкой:
Убедитесь, что общий заряд разряженного автомобиля составляет не менее 20 процентов.
Убедитесь, что блок подключения V2L не имеет никаких отклонений, таких как треснувшие корпуса, перетертые кабели, ржавые штекеры или посторонние предметы.
Убедитесь, что в отверстие зарядного порта не попала вода или посторонние предметы и что металлические клеммы не повреждены и не поражены ржавчиной или коррозией.
При возникновении любого из вышеперечисленных условий разрядка запрещена, иначе это может привести к короткому замыканию или поражению электрическим током, что повлечет за собой травмы.
Подключите устройство для подключения разряда:
Подключите V2L Discharge Gun к зарядному порту и надежно зафиксируйте его.
Начинается разрядка:
Нажмите выключатель на разряженной розетке и подождите несколько секунд, пока индикатор розетки не загорится (красным), что означает, что розетка готова к использованию.
После подключения разрядного блока автомобиль начинает разряжаться, анаприборнойпанелиотображается информация оразряде.
3. Операция настройки предела разряда Пользователи могут получить доступ к интерфейсу настройки внешнего разряда через мультимедиа → Energy → Charge & Discharge → Smart Charge → Discharge.
Когда автомобиль подключен к разрядному пистолету, автоматически включается функция внешней разрядки, в то же время на экране прибора и центрального пульта управления можно наблюдать обратный отсчет времени, а на центральном пульте управления по умолчанию устанавливается ограничение времени одной разрядки 5 часов и ограничение SOC 20%.
После подключения автомобиля к разрядному пистолету его можно включить или выключить, нажав на кнопку "Разрядное устройство (V2L)".
Автомобиль прекратит разрядку, когда достигнет предела SOC, если вам нужно включить двигатель, чтобы продолжить разрядку, вы можете нажать кнопку "Разряженная батарея". Если вам нужно включить двигатель, чтобы продолжить разрядку, вы можете установить это, нажав на "Low battery".
Пользователи могут нажать кнопку "Лимит разряда" и кнопку "Лимит продолжительности" на центральной панели управления, чтобы войти в интерфейс настройки лимита разряда SOC и интерфейс настройки продолжительности разряда для выполнения соответствующих настроек.
4-1 Инструкции по зарядке/разрядке
133 Пользователи могут войти в интерфейс настройки времени разряда, чтобы установить необходимое время разряда, нажав кнопку "Настройка" времени разряда на экране управления центром.
Примечание
Кнопку "V2L" также можно включить или выключить, нажав на нее, когда разрядный пистолет не подключен. Разрядка по-прежнему требует подключения разрядного пистолета, и кнопка автоматически включается при подключении разрядного пистолета. Если разрешить запуск двигателя при разряженном аккумуляторе, автомобиль включит двигатель, когда он достигнет нижнего предела, чтобы сохранить оставшуюся мощность, поэтому обратите внимание на вентиляцию автомобиля. Если запуск двигателя запрещен, функция разрядки автоматически отключится, когда уровень заряда батареи опустится ниже предельного значения. Если температура окружающей среды слишком низкая, двигатель может запускаться преждевременно, что является нормальным явлением.
4. Руководство по эксплуатации остановки разряда Конечная разрядка:
Нажмите выключатель на электрической розетке.
В случае крайней необходимости вы можете сразу перейти к следующему шагу (не рекомендуется).
Отсоедините устройство подключения разряда:
Нажмите на механическую кнопку разрядного пистолета и вытащите разрядный пистолет из зарядного порта.
Закройте защитную крышку порта зарядки и крышку порта зарядки (см. раздел "Зарядка от сети переменного тока в домашних условиях").
Организуйте оборудование:
Поместите разгрузочное устройство в сумку для хранения, когда разгрузка будет завершена. Этот автомобиль оснащен функцией разрядки от автомобиля к нагрузке (V2L) и функцией разрядки в автомобиле*.
Предупреждение
Во время разрядки не прикасайтесь к металлическим контактам разрядного штекера и зарядного порта автомобиля. Если во время выгрузки возникают ненормальные условия, такие как запах или дым, немедленно прекратите использование функции выгрузки. Предупреждения о безопасности при разряде аналогичны предупреждениям о безопасности при зарядке (см. инструкции по зарядке). Храните устройство в сухом прохладном месте, когда оно не используется. При разгрузке не кладите оборудование в багажник, под переднюю часть автомобиля или рядом с шинами, чтобы избежать защемления автомобилем, падения оборудования и вытаптывания людьми.
134
4-1 Инструкции по зарядке/разрядке
Предупреждения (продолжение)
Избегайте раздавливания, падения и вытаптывания транспортными средствами. Категорически запрещается использовать зарядное устройство с размягченным штекерным проводом, перетертым кабелем разрядного пистолета, потрескавшейся изоляцией или любыми другими повреждениями. Не используйте это оборудование, если разрядный пистолет или штекер питания отсоединены, треснули или если поверхность имеет какие-либо повреждения.
Подсказка
Если устройство подключения V2L подключено в течение длительного времени без выхода в режим "OFF", статическое энергопотребление всего автомобиля увеличивается, поэтому рекомендуется отсоединять разрядное/зарядное устройство, когда устройство не используется.
Разрядка автомобиля*
1. Описание оборудования Характеристики оборудования: однофазный разряд: номинальное напряжение 220 В 10 А 2. Инструкция по эксплуатации для автомобильных разрядов Подготовка к выписке:
Убедитесь, что питание автомобиля находится в положении "OK".
Не разряжайте розетку, если ее поверхность повреждена, заржавела, потрескалась или если соединение слишком слабое.
Если на вилке заметно пятно или влага, сначала отключите питание и протрите вилку сухой чистой тканью, чтобы убедиться, что вилка сухая и чистая.
4-1 Инструкции по зарядке/разрядке
Вставьте груз:
Подключите вилки используемого электрооборудования к разгрузочным розеткам автомобиля.
Начинается разрядка:
Конечная разрядка:
Разряд можно прекратить, отключив нагрузку от сети или переведя автомобиль в режим "OFF" и отключив нагрузку от сети.
Подсказка
Если выключатель питания находится в положении "OFF", разрядка автомобиля невозможна. Если крышка зарядного порта открыта, разрядка автомобиля невозможна. Автомобильная разрядка недоступна во время зарядки постоянным током*. Максимальная мощность автомобильной разрядки - 2,2 кВт.
Индикатор пробега
Для того чтобы сделать вождение более комфортным, этот автомобиль оснащен функцией выбора режима отображения диапазона, который по умолчанию установлен на "Стандартный режим".
Соответствующие настройки для режима отображения диапазона можно выполнить через Мультимедиа → Аудиодисплей → Измеритель.
Стандартный режим: отображение пробега на основе результатов комплексной проверки рабочего состояния.
Динамический режим: отображение расчетного пробега на основе наличия батареи и текущего среднего потребления энергии.
После установки режима отображения диапазона он имеет функцию запоминания.
После обесточивания автомобиля при следующем включении сохраняется режим отображения, установленный в прошлый раз.
Подсказка
При установке режима отображения "Динамический" диапазон: Дальность действия, указанная для каждого полного заряда, зависит от потребления энергии во время предыдущей поездки.
136
4-1 Инструкции по зарядке/разрядке
Теплые советы (продолжение)
Отображаемый фактический запас хода будет корректироваться в зависимости от состояния системы кондиционирования автомобиля, выбора пользователем режимов движения (ECO, NORMAL, SPORT и т. д.) и привычек вождения пользователя, чтобы более точно соответствовать фактическому остаточному запасу хода текущего автомобиля.
Функция баланса мощности
В этом автомобиле предусмотрена функция баланса мощности при движении в двойном режиме, которая резервирует мощность для таких условий, как быстрое ускорение. При движении автомобиля в более стабильных условиях SOC колеблется вокруг точки баланса.
Контроллер всего автомобиля оснащен функцией памяти, которая запоминает последнюю установленную точку баланса мощности.
Подсказка
После запуска двигателя и стабильного движения автомобиля на определенной скорости часть крутящего момента, выдаваемого двигателем, приводит в действие генератор, вырабатывающий электроэнергию для зарядки аккумуляторной батареи. Если разница между текущим SOC и точкой баланса мощности велика, время баланса может увеличиться.
Настройка баланса мощности
SOC - это состояние энергии, которого, по мнению пользователя, должен достичь автомобиль во время движения.
Пользователь может открыть интерфейс "Convenient", сдвинув вниз строку состояния в верхней части центрального экрана управления, или войти в интерфейс настройки "SOC" через мультимедиа по адресу → Energy → Energy Management.
Если в пункте назначения зарядка возможна, рекомендуется снизить значение баланса SOC, чтобы полностью использовать накопленную электрическую энергию для управления автомобилем и экономии топлива.
Для обеспечения комфортного вождения автомобиль автоматически регулирует точку баланса SOC в зависимости от высоты над уровнем моря и температуры окружающей среды.
Интеллектуальное/принудительное сохранение энергии является приоритетом управления энергопотреблением всего автомобиля:
Интеллектуальная система сохранения мощности: приоритет экономии топлива и баланс между потребностями в сохранении мощности.
Принудительное удержание питания: приоритетное удержание питания, SOC как можно ближе к заданному значению.
4-1 Инструкции по зарядке/разрядке
137
Функция пополнения запасов на месте
Он используется для удовлетворения целевого спроса на электроэнергию путем запуска двигателя для пополнения энергии, когда автомобиль находится на месте. Когда пользователю необходимо сохранить больше энергии на месте, чтобы удовлетворить последующий длительный спрос на электроэнергию, например, при походе на природу, спасательных работах или на специальной местности, где требуется повышенная мощность и т.д., пользователь может управлять мощностью пополнения на месте и целевой SOC с помощью этой функции.
Включение функции Пользователи могут включить эту функцию через Мультимедиа → Новая энергия → Подзарядка на месте.
Когда автомобиль находится на передаче "OK", на приборной панели отображается режим HEV, а на передаче "P" заданное значение SOC для подзарядки превышает текущий уровень мощности, что позволяет включить функцию.
Настройка функций Мощность пополнения на месте разделена на две передачи, низкую и высокую, и пользователь может выбрать соответствующую передачу мощности пополнения в зависимости от потребности.
Активация функций На дисплее прибора отображается сообщение "Vehicle recharging in situ, please keep the surrounding environment well ventilated".
Предупреждение
При включении функции двигатель запускается и выделяет некоторое количество тепла и выхлопных газов. Пожалуйста, убедитесь, что автомобиль находится вдали от легковоспламеняющихся материалов (мертвая трава и т.д.) и на открытом, хорошо проветриваемом пространстве, чтобы избежать угрозы безопасности в процессе пополнения запасов.
Примечание
Экстремальный холод, высокая температура, плато и другие особые условия, мощность подпитки может упасть, пожалуйста, обратитесь к дисплею реального времени метр мощность должна преобладать. Процесс пополнения запасов на месте расходует определенное количество топлива, поэтому используйте эту функцию с умом в зависимости от предполагаемого пробега.
Подсказка
Автомобиль выключается, переключается в режим, отличный от HEV, переключается с передачи "P" или срабатывает цель зарядки Все функции завершаются, когда SOC становится ниже текущего уровня мощности. Функция автоматически отключится, когда уровень заряда батареи достигнет целевого значения SOC для пополнения запасов.
138
4-1 Инструкции по зарядке/разрядке
Функция запоминания режимов
При высоком уровне энергопотребления автомобиль автоматически переключается в режим EV при включении питания, и мы рекомендуем вам отдавать предпочтение использованию режима EV.
При умеренной зарядке весь автомобиль запоминает последний режим работы при включении. После включения водитель может вручную выбрать нужный режим с помощью переключателя режимов.
Функция генерации энергии при нажатии на педаль акселератора
Функция генерации энергии может быть запущена нажатием на педаль акселератора, когда автомобиль находится на передаче P, в режиме HEV и когда уровень SOC ниже определенного значения. Регулируя глубину нажатия на педаль акселератора, можно добиться эффекта различной выработки энергии.
Подсказка
Рекомендуется не нажимать на педаль газа для выработки электроэнергии в течение длительного времени. В особых условиях работы (при пониженных или повышенных температурах) мощность, вырабатываемая при нажатии на педаль акселератора, будет ограничена мощностью зарядки аккумулятора или мощностью двигателя, и на дисплее прибора будет отображаться изменение вырабатываемой мощности.
Настройка силы обратной связи по энергии
Есть два режима интенсивности отдачи энергии - стандартный и большой, и пользователь может использовать мультимедиа в зависимости от привычки вождения. → Новая энергия поступает в "Интенсивность обратной связи по энергии" для выбора соответствующего режима обратной связи по энергии.
Если пользователь не задал это значение, всегда сохраняется заводское значение по умолчанию.
Благодаря функции памяти значение настройки будет устанавливаться по умолчанию при каждом включении питания после настройки.
138
4-2 Батарея
силовой элемент
Одним из основных источников энергии в автомобилях является аккумуляторная батарея, которую можно заряжать много раз. Основными способами зарядки аккумуляторной батареи от внешних источников питания являются: бытовая портативная зарядка, от сети переменного тока, зарядка от сети постоянного тока, а также зарядка аккумуляторной батареи от электродвигателя при торможении, выбеге или включенном двигателе.
Силовая батарея расположена под полом автомобиля, при движении автомобиля по ухабистым дорогам или по неровной дороге следует максимально снизить скорость автомобиля и обратить внимание на предотвращение ударов, если удары все же возникли, своевременно обратитесь к официальному дилеру Tengshi для проведения технического обслуживания автомобиля.
Подсказка
Когда автомобиль находится на передаче "ON", линия высокого напряжения будет подключена. Для новых автомобилей с нормальным состоянием батареи пробег на чистом электричестве будет увеличиваться или уменьшаться в зависимости от манеры вождения, дорожных условий, температуры и того, включено или выключено электрооборудование. Чтобы продлить срок службы батареи и обеспечить ее безопасность, при зарядке до высокого уровня заряда система батареи переключается в режим струйной зарядки, и время зарядки может увеличиться. Вследствие химических свойств аккумулятора емкость батареи автомобиля, находившегося в эксплуатации в течение определенного времени, естественным образом снижается, и пробег на чистом электричестве уменьшается. Если вы заметили, что пробег вашего автомобиля на чистом электричестве уменьшился, вы можете обратиться к официальному дилеру Tengis для проверки. Проверка, проведенная в магазине, подтвердит, является ли сокращение чистого пробега нормальным явлением.
Мощность зарядки и разрядки силовой батареи зависит от состояния блока силовой батареи, на которое в основном
влияют сила тока в блоке силовой батареи и температура электрического элемента.
Под влиянием электрохимических характеристик самой аккумуляторной батареи и в целях защиты аккумуляторной батареи нормальным является изменение характеристик автомобиля при следующих условиях:
Характеристики аккумулятора
При высоком уровне заряда аккумуляторной батареи ухудшается работа всей системы обратной связи автомобиля.
При высоком уровне зарядки аккумуляторная батарея переходит в режим струйной зарядки, мощность зарядки снижается, время окончания зарядки увеличивается, а расчетное оставшееся время зарядки, отображаемое прибором, отклоняется.
При низком уровне заряда силовой батареи снижается эффективность разгона всего автомобиля.
V2L не может нормально использоваться, если батарея питания разряжена, пожалуйста, заряжайте ее вовремя.
4-2 Батарея
139 Обычно при высоких или низких температурах способность силовой батареи к зарядке и разрядке ослабевает, а время зарядки увеличивается. При движении в условиях экстремальной температуры производительность может быть снижена.
Зарядка силовой батареи при низкой температуре, система контроля температуры сможет значительно улучшить способность батареи заряжаться при низкой температуре, вопросы руководства по зарядке при низкой температуре могут быть отнесены к мерам предосторожности при зарядке.
При эксплуатации автомобиля в условиях низких температур система контроля температуры аккумулятора в нужный момент начнет подогрев, чтобы обеспечить мощность и разрядку аккумулятора при низкой температуре и улучшить ваши впечатления от вождения. В условиях езды на короткие расстояния нагрев может быть неэффективным, что может привести к увеличению потребления энергии и сокращению дальности поездки.
Аккумуляторная батарея В нормальных условиях на дальность хода автомобиля влияют следующие факторы:
Привычки вождения: например, частые ускорения и замедления имеют меньший запас хода, чем движение с постоянной скоростью, а движение на высокой скорости имеет меньший запас хода, чем движение на низкой скорости.
Дорожные условия: если дорога ухабистая или с длинными подъемами, запас хода будет меньше, чем если дорога ровная и сухая.
Температура: При низких температурах запас хода будет меньше, чем при комнатной температуре.
Использование электрооборудования: Если автомобиль находится в эксплуатации, запас хода при включенном кондиционере будет меньше, чем при выключенном.
При длительной эксплуатации автомобиля доступная мощность аккумулятора уменьшается.
Низкотемпературная зарядка постоянного тока, система контроля температуры может улучшить способность батареи к низкотемпературной зарядке и повысить эффективность зарядки вашего автомобиля. В условиях низкой температуры и высокой мощности, исходя из низкотемпературных характеристик литиевых батарей, ток зарядки меньше, поэтому для сокращения времени зарядки рекомендуется заряжать автомобиль при низкой температуре в условиях низкой мощности.
Зарядка переменным током при низкой температуре и низкой мощности ограничена мощностью зарядки, саморазогрев батареи невелик. Чтобы увеличить мощность зарядки, в это время активируется нагрев батареи, потребление энергии нагрева увеличивается по сравнению с зарядкой постоянным током, и в то же время увеличивается время зарядки, что является нормальной характеристикой зарядки в условиях низкой температуры.
При зарядке при низких температурах с включенным кондиционером ухудшается работа системы контроля температуры аккумулятора, что также влияет на эффективность зарядки вашего автомобиля.
Зарядка силовой батареи при низкой температуре, система контроля температуры сможет улучшить способность батареи заряжаться при низкой температуре, вопросы руководства по зарядке при низкой температуре могут быть отнесены к мерам предосторожности при зарядке.
При использовании автомобиля в условиях низких температур система контроля температуры батареи в нужный момент начнет интеллектуальный подогрев, чтобы обеспечить мощность и разрядку при низкой температуре и улучшить ваши впечатления от вождения. В условиях езды на короткие расстояния нагрев может быть неэффективным, что увеличивает расход энергии и сокращает дальность поездки.
140
4-2 Батарея
Рекомендации по использованию аккумуляторов
Рекомендуется использовать автомобиль при температуре окружающей среды -10~40°C. Если аккумулятор разряжен, своевременно заряжайте его, чтобы обеспечить достаточный запас хода и хорошее ускорение.
Чтобы обеспечить длительную работу, не подвергайте автомобиль воздействию высоких или очень низких температур в течение более 24 часов за один раз.
При низкой температуре окружающей среды, если автомобиль находится на стоянке в течение длительного периода времени, его можно поместить в помещение с более высокой температурой, например, в подземный или отапливаемый гараж, чтобы уменьшить теплоотдачу аккумулятора и обеспечить работоспособность автомобиля.
При эксплуатации автомобиля рекомендуется избегать частых резких ускорений и замедлений, ездить по ровной и сухой дороге, а при необходимости отключать кондиционер и другое мощное электрооборудование или регулировать температуру кондиционера, чтобы снизить потребление энергии мощным электрооборудованием и увеличить запас хода.
Зарядка при низкой мощности продлит срок службы батареи питания.
При первом использовании автомобиля или после длительной стоянки значение SOC, отображаемое на счетчике, может быть неверным, поэтому рекомендуется сначала полностью зарядить автомобиль.
При ежедневном использовании автомобиля регулярно используйте зарядное устройство для полной зарядки автомобиля (рекомендуется не менее одной полной зарядки в неделю), а каждые 3-6 месяцев проводите полную зарядку при низком уровне заряда (<10% SOC).
В экстремальных условиях работы (таких как непрерывное быстрое ускорение и замедление и т.д.), если температура батареи питания слишком высока, разрядная емкость батареи питания будет постепенно снижаться, что является нормальным явлением. Если температура батареи продолжает расти, прибор загорится индикатором неисправности, и в этом случае рекомендуется обратиться к официальному дилеру Tengis.
Если SOC батареи повышается или понижается ненормально, рекомендуется обратиться к официальному дилеру Denza.
Предупреждение
При возникновении аварийной ситуации, связанной с опасностью, обратите внимание на следующее предупреждение: Во избежание травм не вступайте в прямой контакт с силовым элементом. Как можно скорее обратитесь к авторизованному дилеру Denza. Если при повреждении батареи питания произошла утечка жидкости, не прикасайтесь к ней; если она случайно попала на кожу или в глаза, немедленно промойте их большим количеством воды и немедленно обратитесь за медицинской помощью. Если ваш автомобиль загорелся, используйте специальный огнетушитель для тушения огня, не используйте для тушения огня огнетушитель на водной основе.
4-2 Батарея
141
Примечание
Для обеспечения безопасности аккумуляторной батареи автомобиль следует парковать вдали от легковоспламеняющихся и взрывоопасных веществ, а также от источников огня и различных опасных химических веществ. При длительной эксплуатации автомобиля доступная мощность аккумулятора уменьшается. Парковка должна осуществляться вдали от источников тепла и не допускать длительного воздействия солнечных лучей, иначе срок службы батареи питания сократится. Если автомобиль не используется в течение длительного периода времени (более 7 дней), рекомендуется поддерживать заряд батареи на уровне 40%~60%, что продлит срок службы батареи питания; не использовать более 3 месяцев. Батарея питания должна быть полностью заряжена, а затем разряжена до 40%~60% каждые 3 месяца, иначе это может привести к чрезмерному разряду батареи питания, снижению производительности батареи или даже ее повреждению, и в результате поломка и повреждение транспортного средства не будут покрываться гарантией. Аккумуляторная батарея расположена под кузовом, поэтому при движении по неровным дорогам будьте осторожны. Если силовая ячейка ударилась, рекомендуется немедленно обратиться к официальному дилеру Denza для проведения технического обслуживания.
Переработка силовых аккумуляторов
Если срок службы нового энергетического транспортного средства подходит к концу, рекомендуется следовать приведенной ниже процедуре:
1. Доставьте автомобиль в пункт приема вторсырья Tengis, и Tengis оценит остаточную стоимость силовой батареи.
2. Отправьте оцененные автомобили на предприятия по утилизации и разборке отслуживших свой срок автомобилей для демонтажа аккумуляторных батарей.
3. Отработанные аккумуляторные батареи, демонтированные организациями, занимающимися утилизацией и разборкой автомобилей, будут передаваться в пункты приема вторсырья, которые будут выкупать аккумуляторные батареи.
Предупреждение
Владельцы новых энергетических транспортных средств несут ответственность и обязаны сдавать использованные аккумуляторные батареи в пункты утилизации. Лица, которые в частном порядке передают использованные аккумуляторные батареи другим организациям или частным лицам, в частном порядке демонтируют или разбирают аккумуляторные батареи, что приводит к загрязнению окружающей среды или несчастным случаям, должны нести соответствующую ответственность.
142
4-2 Батарея
Низковольтные батареи
Режимы работы: "Нормальный", "Спящий режим", "Сверхнизкое энергопотребление", "Защита от низкого напряжения" и т. д. Цель Цель - защитить элементы аккумулятора от повреждения, если вся система автомобиля не повреждена, то вышеуказанное переключение режимов происходит независимо и не влияет на использование автомобиля.
Во избежание питания низковольтной батареи, при выполнении условий (закрыт передний люк, блок питания "OFF", допускается разрядка силовой батареи, а уровень заряда низковольтной батареи ниже расчетного значения) активно включается "Интеллектуальная зарядка".
Когда срабатывает функция интеллектуальной зарядки, батарея с низким напряжением заряжается от силовой батареи.
Поэтому, когда пользователь покидает автомобиль и снова заводит его, запас хода SOC или чистого электричества уменьшается.
Если "Интеллектуальная зарядка" не сработает, низковольтная батарея может отключить питание всего автомобиля. Если вы обнаружите, что в автомобиле нет питания, прежде чем использовать его, вы можете попытаться активировать низковольтную батарею, непрерывно нажимая на микропереключатель левой передней двери, и сразу же перевести автомобиль на передачу "OK", чтобы зарядить низковольтную батарею. Рекомендуется заряжать батарею более 1 ч.
Подсказка
Внутри низковольтной батареи находится реле, и это нормальное явление - издавать звук "да-да" при работе. Низковольтная батарея требует профессиональных инструментов для зарядки, пожалуйста, не снимайте батарею для пополнения заряда. Запрещается запускать другие топливные автомобили через соединение, это может повредить низковольтную батарею. Низковольтные батареи используют низковольтную платформу низковольтных батарей, характеристики отличаются от обычных свинцово-кислотных батарей, пожалуйста, подробно ознакомьтесь с инструкциями в данном руководстве. В батарею низкого напряжения встроен регулятор мощности, не разбирайте и не ремонтируйте батарею низкого напряжения в частном порядке во избежание повреждения батареи низкого напряжения или травмирования персонала. Для правильной работы низковольтной батареи необходимо взаимодействие со всем автомобилем, поэтому убедитесь в правильности подключения разъемов и жгута проводов.
Функция пробуждения после потери питания автомобиля
Пробуждение микровыключателя левой передней двери Низковольтная батарея имеет функцию "сон-бодрствование". Когда автомобиль хранится в течение длительного времени, при использовании смарт-ключа невозможно найти автомобиль и отпереть его, а низковольтная батарея, возможно, перешла в спящий режим. В этом случае необходимо нажать микропереключатель на ручке левой передней двери (см. раздел "Микропереключатель блокировки/разблокировки"), чтобы разбудить низковольтную батарею. После разблокировки автомобиль можно использовать в обычном режиме.
4-2 Батарея
143 Встречный огонь в носовой части кабины пробуждает Если автомобиль не удается разбудить и отпереть с помощью микровыключателя левой передней двери, двери можно открыть с помощью механического ключа. В этом случае автомобиль можно завести с помощью источника питания 12 В через два специальных сцепных кабеля. В это время аккумуляторная батарея разряжена, прибор может показать "заряд батареи низкий, автомобиль скоро будет обесточен", и автомобиль снова заснет. Немедленно заведите автомобиль для получения энергии и держите его заведенным более 15 минут, чтобы убедиться, что низковольтная батарея полностью заряжена.
Управление автостопом возможно только
через специальный интерфейс распределительной коробки переднего отсека. Точка подключения распределительного блока переднего отсека показана на рисунке.
Если ни одна из вышеперечисленных операций не помогла разбудить и завести автомобиль, рекомендуется незамедлительно обратиться к официальному дилеру Denza для устранения проблемы.
