Перевод оригинальной сервисной инструкции Zeekr X 2023 (кит. “减速器油 - 后，更换”).
⚠ ПРЕДУПРЕЖДЕНИЕ
Перед выполнением данной процедуры необходимо внимательно изучить и соблюдать правила безопасной работы с высоковольтной системой, иначе возможны тяжёлые или смертельные травмы.
⚠ ПРЕДУПРЕЖДЕНИЕ
• Обращаться с высоковольтными компонентами, диагностировать и ремонтировать их могут только специалисты, прошедшие обучение по высоковольтным системам и имеющие ремонтную квалификацию.
• Убедитесь, что питание системы отключено.
• Необходимо использовать средства индивидуальной защиты, иначе возможны тяжёлые или смертельные травмы.
• Используйте изолированные инструменты для ремонтных работ.
⚠ ПРЕДУПРЕЖДЕНИЕ
Пока высоковольтная система не обесточена, необходимо постоянно носить изолирующие перчатки.
Установите подходящие заглушки для герметизации открытых отверстий.
См. также: «Правила безопасной работы с высоковольтной системой»; «Порядок отключения и включения питания высоковольтной системы».
1. Выверните сливную пробку. Соберите вытекающее масло редуктора. Снимите и утилизируйте прокладку (шайбу) редуктора. В течение всего процесса не допускайте попадания в редуктор посторонних предметов и пыли.

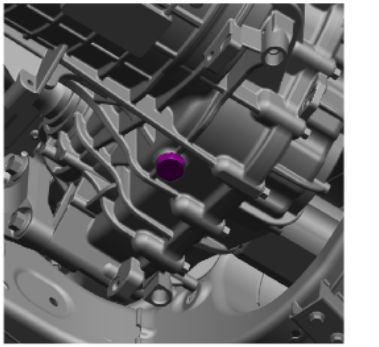

Расположение сливной пробки заднего редуктора (общий вид)
Сливная пробка заднего редуктора (крупнее)
2. Выверните заливную пробку.

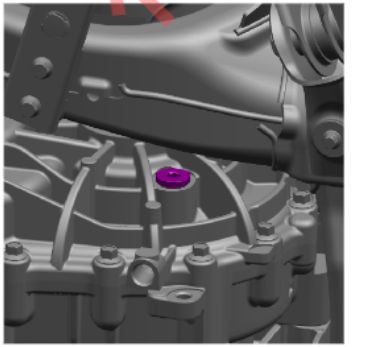

Заливная пробка заднего редуктора
3. Не допускайте, чтобы нитки, ворсинки и прочие посторонние предметы прилипали к маслозаливному/сливному отверстию редуктора или попадали в него.
– Сливную пробку необходимо протереть насухо.
– После слива масла протрите тканью место отверстия, установите новую прокладку редуктора.
– Установите сливную пробку.
– Момент затяжки: 50 Н·м

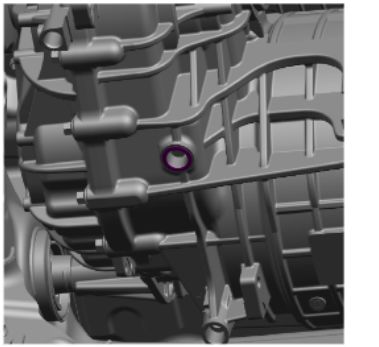

Установка сливной пробки с новой прокладкой
Сливная пробка (общий вид)
1. С помощью специального инструмента (маслозаправщика) залейте масло редуктора. См.: «Маслозаправщик».
– Залейте масло редуктора через заливное отверстие: 900 мл. См.: «Масло редуктора».
2. Заливную пробку необходимо протереть насухо. Установите заливную пробку.
– Момент затяжки: 34,5 Н·м
Установка заливной пробки
3. Протрите насухо места заливного и сливного отверстий, подождите 2 минуты и проверьте, нет ли подтёков масла.
