Seal 05 DM-i › BYD Seal 05 DM-i — руководство пользователя

Гибридная система, зарядка и аккумуляторы

4-1 Инструкции по зарядке/разрядке

Инструкции по зарядке

Предупреждение о безопасности при зарядке

Несовершеннолетние лица не должны выполнять операции по зарядке или прикасаться к зарядному оборудованию. Зарядные пистолеты являются высоковольтными электрическими компонентами; несовершеннолетние лица не должны находиться рядом с ними во время зарядки. Зарядка может повлиять на работу медицинских или имплантированных электронных устройств. Перед зарядкой проконсультируйтесь с производителем таких устройств. Заряжайте в относительно безопасной среде (например, избегайте опасных химических веществ, открытого огня, источников тепла, молнии или легковоспламеняющихся/взрывоопасных материалов).

Используйте зарядное оборудование для электромобилей, соответствующее действующим национальным стандартам:
Не модифицируйте, не разбирайте и не ремонтируйте зарядное оборудование или связанные с ним порты, так как это может привести к сбоям в зарядке и создать угрозу возгорания.
Использование несоответствующих стандартам продуктов строго запрещено.

Строго запрещается работать с мокрыми руками или прикасаться к открытым металлическим частям зарядного порта или зарядной розетки, так как это может привести к поражению электрическим током или травмам. Если во время зарядки вы заметили какие-либо отклонения в работе автомобиля или зарядного оборудования, такие как необычный запах или дым, немедленно прекратите зарядку и обратитесь в авторизованный сервисный центр BYD.

Чтобы не повредить автомобиль во время зарядки, не трясите зарядный пистолет, так как это может повредить зарядный порт автомобиля.
Не проводите техническое обслуживание автомобиля во время зарядки.
Перед поездкой убедитесь, что зарядное/разрядное оборудование отключено, а крышка зарядного порта надежно закрыта.

Если вы хотите использовать какие-либо медицинские устройства в автомобиле, заранее уточните у производителя, не повлияет ли зарядка на нормальную работу устройства. Зарядка может привести к неисправности устройства, что может стать причиной травм. После внешней зарядки вентилятор охлаждения и компрессор кондиционера могут автоматически включиться для охлаждения аккумулятора. Это нормальное явление.

Меры предосторожности при зарядке

Зарядка переменным и постоянным током* может выполняться в любом режиме питания. В целях безопасности перед зарядкой рекомендуется переключить питание в положение OFF. Во время зарядки автомобиль не может быть переключен в положение «OK».

Чтобы предотвратить неисправность крышки зарядного порта, избегайте ее многократного открывания и закрывания. Рекомендуется, чтобы интервал между открыванием и закрыванием крышки зарядного порта был >1 секунды. В случае кратковременного отключения внешней сети с последующим восстановлением питания оригинальное зарядное оборудование BYD автоматически возобновит зарядку без необходимости повторного подключения. Если крышка зарядного порта или зарядный пистолет замерзли из-за погодных условий, разморозьте их перед эксплуатацией. Не открывайте крышку зарядного порта с усилием и не снимайте зарядный пистолет с усилием.

Чтобы предотвратить повреждение зарядного оборудования (меры предосторожности при использовании зарядного оборудования):
Перед запуском автомобиля убедитесь, что зарядное устройство отключено. Невыполнение этого требования может привести к включению автомобилем передачи «OK» и его работе при неполном вставлении зарядного пистолета, что может привести к повреждению как зарядного устройства, так и автомобиля.
Не закрывайте крышку зарядного порта, когда защитная заслонка открыта.
Не тяните и не скручивайте зарядный кабель с чрезмерной силой.
Избегайте ударов по зарядному оборудованию. Будьте осторожны, чтобы не повредить оборудование в результате падения, внешних столкновений или подобных ударов.
Не храните и не используйте зарядное устройство в условиях, где температура превышает 50 °C.
Не размещайте зарядное устройство рядом с обогревателями или другими источниками тепла.
Меры предосторожности перед зарядкой:
Убедитесь, что зарядный пистолет и зарядный порт не содержат посторонних предметов, а защитный колпачок на клеммах зарядного пистолета не ослаблен и не деформирован.
Крепко держите зарядный пистолет, совместите его с зарядным портом и вставьте полностью, чтобы обеспечить надлежащее соединение.
Меры предосторожности во время зарядки:
Во время зарядки можно нормально использовать кондиционер. Для поддержания оптимальной мощности зарядки рекомендуется воздерживаться от использования кондиционера.
Во время зарядки пассажирам рекомендуется не оставаться в салоне автомобиля.
Во время зарядки паркуйте автомобиль в хорошо проветриваемом месте и убедитесь, что решетка воздухозаборника не заблокирована.
Во время зарядки, когда включается система подогрева аккумулятора, на панели приборов могут отображаться временные колебания мощности зарядки. Это нормальное явление.
На панели приборов будет отображаться примерное время, оставшееся до полной зарядки. Это время может варьироваться в зависимости от различных условий, таких как температура, уровень заряда аккумулятора и зарядная инфраструктура, что является нормальным явлением.
Во время зарядки может активироваться система охлаждения аккумулятора, и такие компоненты, как компрессор и вентилятор, будут работать по мере необходимости. Это может вызвать некоторый шум в переднем отсеке, что является нормальным явлением.
Для увеличения срока службы аккумулятора перед завершением полной зарядки активируется балансировка аккумулятора, что может увеличить общую продолжительность зарядки.
При зарядке постоянным током* рекомендуется заряжать аккумулятор до 80–90 % емкости; если позволяет время, можно выполнить полную зарядку.
Меры предосторожности после зарядки:
Сначала прекратите зарядку и убедитесь, что порт зарядки разблокирован.
Крепко возьмите зарядный пистолет и нажмите кнопку на пистолете, извлекая его.
Не пытайтесь силой извлечь зарядный пистолет, когда порт заблокирован, так как это может повредить зарядный порт.
По окончании зарядки разблокируйте порт перед извлечением зарядного штекера.
После извлечения зарядного пистолета убедитесь, что защитная крышка и заглушка порта надежно закрыты, чтобы предотвратить попадание воды или посторонних предметов в зарядный порт, что может повлиять на нормальную работу.
На производительность зарядки автомобиля может повлиять чрезмерно низкая или высокая температура аккумулятора.
При зарядке при низкой температуре система терморегулирования аккумулятора может повысить эффективность зарядки при низкой температуре, однако это увеличит время зарядки и потребление энергии для нагрева. Это нормальное поведение.
В более холодных северных регионах пользователям рекомендуется заряжать автомобиль в помещениях с отоплением.
В более теплых южных регионах рекомендуется заряжать аккумулятор в затененном, хорошо вентилируемом месте.
Для улучшения качества вождения мы рекомендуем следующее:
Когда индикатор SOC на приборной панели достигает красной зоны, это означает, что аккумуляторная батарея почти разряжена.
Пожалуйста, незамедлительно зарядите аккумулятор, так как невыполнение этого требования может негативно повлиять на срок его службы.
Заряжайте аккумулятор сразу после использования, так как в это время его температура относительно высока, что обеспечивает лучшую производительность зарядки.
Домашняя портативная зарядка от сети переменного тока означает зарядку с помощью зарядного разъема переменного тока, входящего в комплект автомобиля. Рекомендуется использовать специальную цепь переменного тока и розетку с номинальными характеристиками 220 В, 50 Гц, 10 А. Специальная цепь предотвращает повреждение цепи или срабатывание автоматического выключателя из-за высокого потребления энергии во время зарядки аккумулятора. Неиспользование специальной цепи может повлиять на нормальную работу других устройств в цепи.
Если автомобиль не используется в течение длительного времени, рекомендуется заряжать его не реже одного раза в месяц.
Рекомендации по использованию портативного разъема для зарядки от сети переменного тока: При прекращении зарядки сначала отсоедините штекер автомобиля от зарядного устройства, а затем отсоедините штекер питания от сети.

Общая диагностика неисправностей зарядки

Состояние неисправности	Возможные причины	Решение
	Недостаточный баланс карты или неисправность платежного терминала	Проверьте баланс карты или обратитесь за помощью к персоналу станции.
	Разъем зарядного устройства переменного тока не подключен должным образом	Убедитесь, что переключатель зарядного пистолета полностью зафиксирован. Обратите внимание, что штекеры зарядного оборудования различаются по длине и положению разъемов. Подключитесь к источнику питания 12 В от другого автомобиля. После запуска
Невозможно заряжать: физическое соединение
начата установлено, зарядка	Чрезмерная разрядка 12-вольтовой стартерной батареи	автомобиля стартерная батарея зарядится.
	Стандартная розетка 220 В, 50 Гц, 10 А Заземленная розетка без питания	Переключитесь на альтернативную розетку для использования. Убедитесь, что источник питания не отключился из-за защиты от перегрузки.
	Неисправность автомобиля или устройства подключения к сети переменного тока	Если на приборной панели загорелся индикатор неисправности силовой передачи или зарядку и обратитесь в авторизованный сервисный центр BYD. появилось сообщение о неисправности системы зарядки, немедленно прекратите
	Когда температура аккумуляторной батареи слишком низкая или слишком высокая	Перед зарядкой дайте аккумуляторной батарее нагреться или остыть. Поставьте автомобиль в помещение с подходящей температурой и начните зарядку после того, как температура нормализуется.
	Аккумуляторная батарея полностью заряжена	Зарядка автоматически прекращается, когда аккумуляторная батарея полностью заряжена.
Прерывание зарядки в процессе	Зарядный кабель не подключен полностью	Убедитесь, что кабель зарядного разъема не ослаблен.
	Нажата кнопка переключателя зарядного устройства	Нажатие переключателя зарядного разъема приостанавливает зарядку. Подключите зарядный разъем снова, чтобы возобновить зарядку.
	Прерывание подачи питания	После восстановления питания в течение определенного периода времени подключите зарядный разъем снова, чтобы возобновить зарядку.
	Температура аккумуляторной батареи слишком высокая	Зарядка автоматически прекращается; перед возобновлением зарядки дайте батарее остыть.
	Неисправность автомобиля или зарядной станции	Убедитесь, что на зарядной станции или автомобиле не отображается индикация неисправности. Рекомендуется обратиться в авторизованный сервисный центр BYD.

Процедура зарядки

Проверки перед зарядкой:
Убедитесь, что зарядное устройство не имеет никаких неисправностей, таких как трещины в корпусе, изношенные кабели, ржавые вилки или посторонние предметы.
Не заряжайте, если зарядное устройство плохо подключено.
Убедитесь, что в зарядном разъеме нет воды или посторонних предметов, а металлические клеммы не имеют следов ржавчины или коррозии.

При наличии любого из вышеуказанных состояний зарядка строго запрещена. Несоблюдение этого требования может привести к короткому замыканию или поражению электрическим током, что создает риск получения травм.

Зарядка от зарядной станции переменного тока*

1. Технические характеристики устройства Однофазный зарядный блок переменного тока *

Заряжайте автомобиль с помощью зарядного устройства. Обратитесь к руководству пользователя или следуйте инструкциям по эксплуатации зарядного оборудования.
Однофазный зарядный блок переменного тока:
данное устройство состоит из зарядногоблока, зарядногопистолетаисоединительногокабеля. Подробную информацию о автоматических выключателях, аварийных выключателях и т. д. см. в руководстве по эксплуатации зарядного блока.
Однофазная зарядная станция переменного тока Трехфазная зарядная станция переменного тока * Заряжайте автомобиль с помощью общественных зарядных устройств переменного тока.
В качестве альтернативы заряжайте автомобиль с помощью трехфазных зарядных станций переменного тока BYD. При эксплуатации зарядных устройств обращайтесь к руководству пользователя оборудования или следуйте инструкциям по эксплуатации.
Время зарядки: обратите внимание на уведомление о времени зарядки, отображаемое на панели приборов. 2. Руководство по зарядке Откройте крышку зарядного порта:
Подключите разъем питания:
Этот шаг не требуется при зарядке автомобиля с помощью зарядного бокса.
При использовании зарядной станции переменного тока, оснащенной зарядным пистолетом, этот шаг не требуется.
При использовании однофазной зарядной станции переменного тока без зарядного пистолета требуется адаптер «семь на семь».
Подключите вилку источника питания к розетке зарядной станции.
Подключите интерфейс автомобиля:
Подключите зарядный кабель от зарядного устройства к зарядному порту автомобиля и убедитесь, что он надежно зафиксирован.
Настройки зарядки:
Для зарядных боксов переменного тока или общественных зарядных точек переменного тока без возможностей настройки этот шаг можно пропустить.
Для зарядных устройств/станций переменного тока в общественных местах с возможностью настройки может потребоваться пропуск карты или сканирование QR-кода. Конкретные инструкции см. в руководстве пользователя зарядного устройства/станции. ) на панели приборов.
Загорается индикатор подключения зарядки ( Во время зарядки на панели приборов отображаются соответствующие параметры зарядки наряду с экраном зарядки.
На этом этапе можно настроить запланированную зарядку через мультимедийные настройки. Процесс настройки подробно описан в разделе «Интеллектуальная зарядка» этой главы. (Только для зарядки переменным током) Настройки функций. 3. Руководство по прекращению зарядки Завершение зарядки:
Зарядное устройство может быть настроено на досрочное прекращение зарядки, либо зарядка автоматически прекращается, когда автомобиль полностью заряжен.
Отсоединение зарядного порта:
Информацию об отсоединении зарядного порта см. в инструкции по эксплуатации портативного зарядного устройства переменного тока.
Отсоединение штекера источника питания:
При использовании семиконтактного разъема рекомендуется сначала отсоединить зарядный пистолет, а затем отсоединить штекер питания.
Этот шаг не требуется при использовании зарядной станции переменного тока, оснащенной зарядным пистолетом.
Закройте крышку порта зарядки переменного тока (см. раздел «Портативная зарядка переменного тока»*).
Упорядочьте зарядное оборудование и храните его в надежном месте.
При использовании зарядной станции/коробки переменного тока поместите зарядный пистолет в специальное место на станции/коробке.
Если используется семижильный кабель, уложите его аккуратно и храните в надежном месте.

Предупреждение

Не допускайте падения семиконтактного адаптера. Ни в коем случае не перемещайте устройство, тянув непосредственно за кабель. При перемещении обращайтесь с ним осторожно. После использования храните устройство в прохладном, затененном месте.

Домашнее портативное зарядное устройство переменного тока*

1. Описание устройства*

Разъем для зарядки переменным током соединяет автомобиль со

стандартной бытовой однофазной двухконтактной розеткой с заземлением 220 В, 50 Гц, 10 А для зарядки.

пистолет подключается к зарядному порту автомобиля.

Технические характеристики: 220 В переменного тока, 50 Гц, 8 А Время зарядки: см. уведомление о времени зарядки на приборной панели.

Предупреждение

Конкретные меры предосторожности при зарядке см. в инструкции по эксплуатации зарядного устройства. Максимальная рабочая температура окружающей среды: 50 °C. Когда устройство не используется, храните его в прохладном сухом месте. Во время зарядки не размещайте устройство в багажнике, под капотом или рядом с шинами. Во время использования избегайте сдавливания, падения или намеренного наступания на устройство. Не роняйте устройство. Никогда не тяните за кабели, чтобы переместить устройство; при перемещении обращайтесь с ним осторожно. Модификация, разборка или ремонт зарядного оборудования или его портов строго запрещены. Не рекомендуется использовать дополнительные кабели или адаптеры/преобразователи. Если адаптер необходим, выберите адаптер с подходящим сечением провода (≥1,5 мм²) и убедитесь, что адаптер/преобразователь соответствует всем указанным требованиям. Ни в коем случае не используйте это зарядное устройство, если кабель питания от сети ослаб, или если кабель зарядного пистолета имеет признаки износа, повреждения изоляции или любые другие признаки износа. Строго запрещается использовать устройство, если зарядный пистолет, вилка источника питания или удлинитель отсоединены, сломаны или имеют повреждения поверхности. Чтобы предотвратить неисправность крышки электрического зарядного порта, избегайте ее многократного открывания и закрывания подряд. Рекомендуется делать перерыв ≥1 секунды между каждым открыванием и закрыванием.

Внимание

Во время зарядки не сворачивайте зарядный кабель, так как это препятствует отводу тепла. Конкретные меры предосторожности см. в инструкциях по зарядке.

Напоминание

Рекомендуется обратиться в авторизованный сервисный центр BYD или к квалифицированному местному электрику для выбора подходящего источника питания в соответствии с требованиями зарядного оборудования. Инструкции по заземлению зарядного оборудования: Оборудование должно быть правильно заземлено. В случае неисправности или повреждения оборудования заземляющий провод обеспечивает путь с минимальным сопротивлением для разряда, тем самым снижая риск поражения электрическим током. Оборудование оснащено заземляющим проводом, соединяющим точку заземления оборудования с точкой заземления вилки источника питания. Вилка источника питания должна соответствовать правильно установленной и заземленной розетке.

2. Руководство по зарядке

Нажмите на крышку зарядного порта, чтобы она автоматически

открылась.
Откройте защитные крышки зарядного пистолета и розетки автомобиля, убедившись, что на концах наконечника зарядного пистолета и зарядной розетки нет препятствий.

Важное замечание

Если крышка зарядного порта замерзла из-за погодных условий, рекомендуется разморозить лед теплой водой перед открытием крышки. Не пытайтесь открыть ее силой.

Подключение источника питания:
Вставьте вилку источника питания автомобильного зарядного устройства в бытовую розетку. Индикатор питания на автомобильном зарядном устройстве будет гореть ровным светом (красный свет).

Подключение интерфейса автомобиля: Нажмите кнопку блокировки (черная кнопка) на зарядном затем отпустите кнопку блокировки. пистолете, вставьте зарядный пистолет в разъем автомобиля, После надежного подключения зарядного пистолета загорится Индикатор зарядки автомобиля будет мигать (зеленый свет). индикатор зарядного соединения ( ) на панели приборов.
Важное замечание
Не вставляйте зарядный пистолет в розетку с силой, когда электрическая блокировка включена.

Во время зарядки на панели приборов отображаются соответствующие параметры зарядки наряду с экраном зарядки.
На этом этапе вы можете запланировать зарядку через настройки мультимедиа. Подробные инструкции по настройке см. в руководстве по настройке функции запланированной зарядки мультимедиа.

Обратите внимание

Во время зарядки на панели приборов отображается примерное время, оставшееся до полной зарядки. Это время может варьироваться в зависимости от различных условий, таких как температура, уровень заряда аккумулятора и зарядная инфраструктура, что является нормальным явлением. Функция запланированной зарядки не может использоваться, когда уровень заряда аккумулятора низкий.

3. Руководство по прекращению зарядки

Завершение зарядки:
Зарядка автоматически прекращается, когда аккумулятор автомобиля полностью заряжен.
Чтобы досрочно завершить зарядку, перейдите непосредственно к следующему шагу.

Отсоединение зарядного порта: Если электронный замок настроен на отключение режима защиты от угона, нажмитеи извлеките его. механическую кнопку назарядном пистолете Если электронный замок установлен в режим противоугонного устройства, нажмите кнопку разблокировки на брелоке или микропереключательнадвернойручке (когдаключнаходитсяпоблизости ), за те м и снимите его. н аж ми те мех ан иче скую кнопку на зарядном пистолете
Обратите внимание
Чтобы разблокировать весь автомобиль, нажмите кнопку разблокировки ключа (при зарядке в режиме OFF) или нажмите микровыключатель на дверной ручке (когда ключ находится поблизости). Когда включен режим защиты от кражи, перед снятием зарядного пистолета активируйте функцию разблокировки автомобиля, чтобы отключить электронный замок зарядного порта. Снимите зарядный пистолет в течение 2 минут, иначе электронный замок зарядного порта снова сработает. Режим работы электрического замка можно настроить в мультимедийных настройках. Подробные инструкции см. в настройках функции «Электрический замок зарядного порта». Если зарядный пистолет не удается извлечь после разблокировки, попробуйте разблокировать несколько раз. Если извлечение по- зарядного порта» настроек управления электрическим замком зарядного порта. прежнему невозможно, выполните аварийную разблокировку, следуя процедуре, описанной в разделе «Аварийная разблокировка

Отсоедините штекер источника питания. Закройте крышку зарядного порта автомобиля. Храните зарядное оборудование в надежном месте.
Важное замечание
Когда защитная крышка зарядного порта полностью открыта, не закрывайте крышку зарядного порта.

Предупреждение

Не допускайте падения разъема для зарядки переменным током. Не тяните за кабель, чтобы переместить это устройство. При перемещении обращайтесь с ним осторожно. После использования храните устройство в прохладном месте.

Зарядка постоянным током на зарядной станции*

1. Описание устройства Для зарядки транспортных средств используйте общественные зарядные станции постоянного тока. Эти станции обычно устанавливаются в специально отведенных местах.

Технические характеристики оборудования: см. соответствующую документацию по зарядному устройству.
Продолжительность зарядки: см. уведомление о времени зарядки, отображаемое на панели приборов.

2. Руководство по зарядке Подключите автомобиль к зарядному устройству постоянного тока с помощью зарядного кабеля, поставляемого с зарядным устройством постоянного тока, чтобы начать зарядку постоянным током.

Метод мгновенной зарядки:
Перед зарядкой убедитесь, что двери автомобиля разблокированы, а замок зажигания находится в положении «OFF» (выключено).
Откройте крышку зарядного порта и защитный колпачок.

Подключение интерфейса автомобиля:

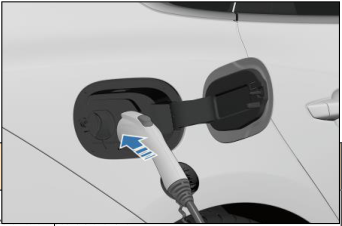

Подключите зарядный пистолет зарядного устройства к зарядному порту автомобиля и убедитесь, что он надежно зафиксирован.
Во время зарядки на панели приборов отображаются соответствующие параметры зарядки наряду с экраном зарядки.

3. Рекомендации по прекращению зарядки Завершение зарядки:

Зарядное устройство автоматически прекратит зарядку, если устройство зарядки настроено на досрочное завершение или когда зарядка будет завершена.
Отсоединение зарядного порта:
Нажмите кнопку механической блокировки на зарядном пистолете постоянного тока и извлеките зарядный пистолет.
Процесс зарядки постоянным током на зарядной станции завершен. Упорядочьте зарядное оборудование и храните его надлежащим образом. Поместите зарядный пистолет в специальное место на зарядном устройстве.

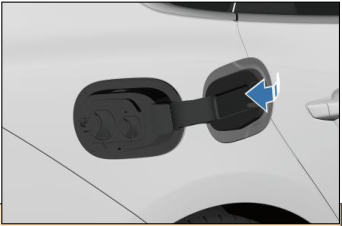

Закройте защитную крышку порта зарядки постоянного тока и крышку порта зарядки автомобиля.

Предупреждение

Конкретные предупреждения по безопасности зарядки см. в инструкциях по зарядке.

Предупреждение

Если после зарядки зарядный пистолет трудно извлечь, немедленно обратитесь к персоналу службы поддержки клиентов зарядной станции. Конкретные меры предосторожности при зарядке см. в инструкциях по зарядке.

Напоминание

Когда крышка зарядного порта полностью открыта, не закрывайте ее.

Интеллектуальная зарядка (только зарядка переменным током)

Этот автомобиль поддерживает доступ к интерфейсу настроек зарядки через значки настольных приложений, настройки автомобиля или интеллектуальные голосовые команды:
Доступ к интерфейсу настроек через приложение «Интеллектуальная зарядка» в списке мультимедийных приложений;
Перейдите в интерфейс настроек «Интеллектуальная зарядка» через «Multimedia » → «Настройки автомобиля» → «Новая энергия»
→ «Настройки зарядки»;
Быстрый доступ с помощью голосовых команд: «Привет, Сяо Ди, открой интеллектуальную/запланированную зарядку», «Привет, Сяо Ди, мне нужна интеллектуальная/запланированная зарядка», «Привет, Сяо Ди, открой для меня интеллектуальную/запланированную зарядку», «Привет, Сяо Ди, открой запланированное использование автомобиля», «Привет, Сяо Ди, мне нужно запланировать использование автомобиля», «Привет, Сяо Ди, открой для меня запланированное использование автомобиля». /home» или голосовой команды:
Выход из интеллектуальной зарядки с помощью кнопки « Быстро выйдите, сказав: «Привет, Сяо Ди, закрой функцию «Умная/запланированная зарядка», «Привет, Сяо Ди, выйди из функции «Умная/запланированная зарядка», «Привет, Сяо Ди, закрой функцию «Запланированное использование автомобиля», «Привет, Сяо Ди, выйди из функции «Запланированное использование автомобиля». Руководство по зарезервированной зарядке

① Переключатель запланированной зарядки

② Время начала/окончания зарядки ③ Повторение цикла ④ Переключение в режим запланированного использования автомобиля ⑤ Настройки Автомобиль настроен на заводских настройках на немедленную зарядку, что означает, что переключатель запланированной зарядки выключен.

Чтобы запланировать зарядку, нажмите кнопку «Запланировать зарядку» ①, установите время начала и окончания ② и повторение цикла ③, затем нажмите «Подтвердить», чтобы сохранить настройки.
После успешного выполнения настройки расписания, если вы подключите зарядный кабель или нажмете кнопку питания, чтобы отключить питание автомобиля, мультимедийная система предупредит вас о запланированном времени начала зарядки. При необходимости вы можете переключиться на немедленную зарядку. Страница настроек запланированного использования автомобиля ① Переключатель запланированного использования автомобиля

② Забронированное время и частота использования ③ Периоды скидок на тарифы на электроэнергию ④ Переключение в режим запланированной зарядки ⑤ Настройки Чтобы запланировать бронирование автомобиля, нажмите кнопку активации «Запланировать автомобиль» ①, установите время использования и цикл ②, предпочтительный период тарифа на электроэнергию ③, затем нажмите «Подтвердить», чтобы сохранить настройки.

После успешного планирования, если вы подключите зарядный кабель, мультимедийная система предупредит вас о запланированном времени начала зарядки. При необходимости вы можете начать зарядку немедленно. Если автомобиль находится в холодной среде, предварительный подогрев аккумулятора активируется автоматически.
Пользователи могут нажать значок «

» (Напоминания о запланированной зарядке) в правом верхнем углу интерфейса Smart Charging. В разделе «Scheduled Charging Reminders» (Напоминания о запланированной зарядке) отключите оповещение о подключении зарядного кабеля и всплывающее уведомление о выключении питания.

Примечание

Функция интеллектуальной зарядки предназначена исключительно для оборудования BYD для медленной зарядки переменным током. Владельцы, использующие оборудование для медленной зарядки переменным током, не сертифицированное BYD, должны отключить эту функцию. Невыполнение этого требования может привести к сбою зарядки из-за нереагирующего оборудования, что приведет к разрядке автомобиля или недостаточному заряду аккумулятора. Для использования с общественным зарядным оборудованием убедитесь, что устройство поддерживает планирование со стороны станции. Когда заряд батареи критически низкий, автомобиль выполнит минимальную зарядку перед переходом в режим резервирования. Во время этой минимальной зарядки мультимедийная система по-прежнему будет выдавать напоминания о выключении двигателя и питания, а также оповещения о подключении зарядного пистолета. Соответствующее напоминание появится под панелью приборов. В холодных условиях автомобиль автоматически активирует предварительный подогрев аккумулятора для запланированного использования. Эта функция подогрева работает независимо от подключения зарядного кабеля и потребляет часть заряда аккумулятора. Подсказка «Перейти к немедленной зарядке» относится только к текущему бронированию. Чтобы отменить все бронирования, отключите переключатель бронирования в меню настроек. Подключение зарядного кабеля постоянного тока* отменяет запланированные настройки и запускает немедленную зарядку.

Аварийная разблокировка

В случае неисправности электронного замка, препятствующей извлечению зарядного пистолета, можно использовать ручную аварийную разблокировку для извлечения зарядного пистолета.

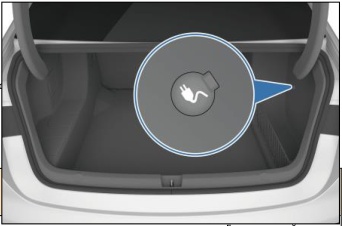

1. Откройте крышку багажника; аварийный трос зарядного кабеля находится на внутренней правой панели багажника. 2. Отпустите защелку аварийного троса и потяните за трос, чтобы разблокировать зарядный пистолет. 3. После разблокировки установите защелку аварийного троса на место.
Примечание
Аварийный трос предназначен исключительно для аварийной разблокировки во время зарядки переменным током. Если зарядный пистолет остается заблокированным во время зарядки постоянным током, обратитесь к поставщику зарядного оборудования.

Обратите внимание

Аварийный трос эффективен только в том случае, если автомобиль находится в заблокированном состоянии. В случае неисправности или сбоя любой из вышеуказанных функций рекомендуется обратиться в авторизованный сервисный центр BYD.

Электронный замок зарядного порта с функцией защиты от кражи

Для предотвращения кражи зарядного пистолета во время зарядки/разрядки в зарядном порте этого автомобиля предусмотрена функция защиты от кражи. По умолчанию эта функция отключена. Пользователи могут получить доступ к настройкам «Блокировка зарядного порта для защиты от кражи» через «Настройки» → « » → «Новая энергия» → «Настройки зарядки», а затем выбрать «Включить», чтобы активировать функцию защиты от кражи.

В режиме «Включить/Smart» пользователи могут разблокировать и извлечь зарядный пистолет во время зарядки следующими способами:
Нажмите кнопку разблокировки интеллектуального ключа, находясь в положении «OFF».
Нажмите микровыключатель на двери водителя, чтобы разблокировать.
Нажмите кнопку центральной блокировки под окном водительской двери, чтобы разблокировать.
Если автомобиль полностью заряжен, зарядный пистолет разблокируется автоматически (только в режиме Smart).

«Режим противоугонного устройства с электрической блокировкой»	Состояние четырехдверной противоугонной блокировки автомобиля	Автомобиль полностью заряжен?	Можно ли извлечь зарядный пистолет?
Состояние настройки
Включить	Блокировка	/	Нет
Включить	Включить	/	Можно
Отключить	Блокировка	/	Можно
Отключить	Включить	/	Можно
Смарт	Блокировка	Транспортное средство полностью заряжено	Можно
		Транспортное средство не полностью заряжено	Невозможно
Smart	В	/	Разрешено

Согласно приведенной выше таблице, когда автомобиль находится в состояниях 2/3/4/6, пользователи могут разблокировать и извлечь зарядный пистолет, нажав кнопку зарядного пистолета в дополнение к вышеупомянутым операциям разблокировки. Однако это действие может повлиять на срок службы зарядного порта или зарядного пистолета. В качестве экстренной меры не рекомендуется часто использовать эту операцию.

Примечание

После блокировки автомобиля и достижения полной зарядки электрическая блокировка автоматически отключается в режиме «Отключено». В режиме «Включено» электрическая блокировка должна быть отключена вручную с помощью метода, описанного выше. Для обеспечения нормальной езды после зарядки закройте крышку зарядного порта после извлечения пистолета.

Функция балансировки аккумулятора

Этот автомобиль оснащен функцией балансировки аккумулятора при работе в двухрежимном режиме, резервируя мощность для таких сценариев, как быстрое ускорение. При стабильных условиях вождения уровень заряда аккумулятора будет колебаться вокруг точки баланса.
Блок управления автомобилем имеет функцию памяти, сохраняющую последнюю установленную точку балансировки энергии.

Напоминание

После запуска двигателя, когда автомобиль движется с относительно стабильной скоростью, часть крутящего момента двигателя приводит в действие генератор, который производит электроэнергию и заряжает аккумуляторную батарею. Если текущее состояние заряда (SOC) значительно отклоняется от точки баланса, период балансировки может быть продлен.

Настройки баланса аккумулятора

Баланс аккумулятора — это желаемое состояние аккумулятора, которое автомобиль должен достигать во время работы. Пользователи могут » → «New Energy» → «Energy Management Settings». настроить это через мультимедийную систему: « Управление энергией с помощью ИИ: использует алгоритмы ИИ для интеллектуальной настройки общего энергопотребления автомобиля, режима HEV/EV, навигации, факторов окружающей среды, состояния автомобиля и стиля вождения для достижения оптимальной экономии топлива.
Принудительное сохранение заряда аккумулятора: приоритет отдается поддержанию заряда аккумулятора, стремясь удержать его уровень близким к целевому. Если в пункте назначения доступна зарядка, рекомендуется снизить целевой уровень заряда или переключиться на управление энергопотреблением с помощью искусственного интеллекта, чтобы максимально использовать накопленную энергию для движения, тем самым экономя топливо. Если в пункте назначения зарядка неудобна, рекомендуется увеличить целевой уровень заряда, чтобы сохранить мощность автомобиля и улучшить впечатления от вождения. Для обеспечения комфорта вождения автомобиль автоматически регулирует нижний предел точки баланса мощности в зависимости от высоты над уровнем моря и температуры окружающей среды.

Функция генерации энергии на месте

При остановке и падении заряда аккумулятора ниже определенного уровня двигатель активирует генератор для зарядки аккумулятора. Во время этого процесса скорость двигателя будет выше, чем при нормальном холостом ходе, что является нормальным явлением. Генерация энергии на месте прекращается, как только заряд аккумулятора превышает определенный порог.

Функция памяти режима

Когда заряд аккумулятора автомобиля достаточно высок, при включении питания автомобиль автоматически переключается в режим EV.
Мы рекомендуем отдавать предпочтение режиму EV.
Когда заряд аккумулятора автомобиля умеренный, при включении питания автомобиль воспроизводит последний выбранный режим вождения. После включения питания водитель может вручную выбрать желаемый режим с помощью переключателя режимов.

Функция зарядки при торможении

Функция генерации энергии на основе дроссельной заслонки предназначена для удовлетворения высоких требований к генерации энергии при сохранении характеристик NVH автомобиля. Способ работы:

В режиме P и HEV, когда уровень заряда аккумулятора (SOC) опускается ниже определенного порога, нажатие педали акселератора активирует функцию генерации энергии.

Напоминание

Не рекомендуется удерживать педаль акселератора в нажатом положении в течение длительного времени для генерации электроэнергии. В определенных условиях эксплуатации (например, при низкой или высокой температуре окружающей среды) мощность, генерируемая при нажатии на педаль акселератора, может быть ограничена емкостью аккумулятора или мощностью генератора двигателя, что приводит к колебаниям показаний мощности на приборной панели.

Система разряда энергии*

Этот автомобиль оснащен функцией внешнего питания*, позволяющей автомобилю разряжать энергию на внешние нагрузки (VTOL).

Предупреждение

Ни в коем случае не прикасайтесь к металлическим клеммам розетки или зарядному порту автомобиля во время разрядки. В случае возникновения каких-либо неисправностей во время разрядки, таких как необычный запах или дым, немедленно прекратите использование. Предупреждения по безопасности разрядки идентичны предупреждениям по безопасности зарядки (см. инструкции по зарядке). Когда устройство не используется, храните его в прохладном сухом месте. Во время разрядки не кладите устройство в багажник, под капот или рядом с шинами. Во время использования избегайте сдавливания, падения или случайного контакта с ногами.

Предупреждение (продолжение)

Не роняйте устройство. Никогда не тяните за кабели, чтобы переместить его; при перемещении обращайтесь с ним осторожно. Ни в коем случае не используйте это зарядное устройство, если кабель удлинителя размягчился или если кабель разрядного пистолета имеет признаки износа, повреждения изоляции или любые другие признаки износа. Не используйте оборудование, если разрядный пистолет или кабель питания отсоединены, повреждены или имеют повреждения поверхности.

Предупреждение

Инструкции по использованию разрядного соединительного устройства см. в разделе «Меры предосторожности при зарядке», пункт 3: «Меры предосторожности при использовании зарядного оборудования». Перед разрядкой VTOL убедитесь, что нагрузка отключена. При разрядке питания вне транспортного средства двигатель запустится, когда уровень заряда аккумулятора транспортного средства будет низким. Избегайте использования транспортного средства в закрытых помещениях или вблизи легковоспламеняющихся или взрывоопасных материалов.

Напоминание

Рекомендуется использовать эту функцию, когда уровень заряда аккумулятора (SOC) транспортного средства относительно высок. Если устройство подключения VTOL остается в положении «OFF» без выхода в течение длительного времени, это увеличивает статическое энергопотребление транспортного средства. Пользователям рекомендуется отключать разрядный пистолет, когда устройство не используется.

Метод внешнего питания VTOL*

1. Описание устройства

(VTOL):

Это устройство состоит из разрядного пистолета, удлинителя, кабеля и защитного чехла для разрядного пистолета.
Внешний разряд транспортного средства соеди нен ие VTOL через осуществляется максимальной мощностью разряда 3,3 кВт. с

2. Руководство по подключению разрядного устройства

Проверки перед разрядкой:
Убедитесь, что общий уровень заряда аккумулятора транспортного средства составляет не менее 15 %.
Убедитесь, что устройство подключения V T O L не имеет никаких неисправностей, таких как трещины в корпусе, износ кабеля, ржавые разъемы или посторонние предметы.
Убедитесь, что в зарядном порту нет воды или посторонних предметов, а металлические клеммы не имеют повреждений или дефектов из-за ржавчины или коррозии.
При наличии любого из вышеуказанных состояний разрядка строго запрещена, так как это может привести к короткому замыканию или поражению электрическим током, что может вызвать травмы.
Подключение разрядного разъема:
Подключите разрядный пистолет VTOL к зарядному порту и убедитесь в надежности соединения.
Запуск разряда:
Нажмите переключатель на разрядном разъеме и подождите несколько секунд, пока индикатор разъема не загорится ровным светом (красным), что означает, что разъем готов к использованию.
После правильного подключения разрядного устройства автомобиль начинает разрядку, информация о разрядке отображается на приборной панели автомобиля.

3. Руководство по эксплуатации для настройки продолжительности разрядки При подключении разрядного пистолета автомобиль автоматически активирует функцию внешней разрядки. На приборной панели и мультимедийном экране появится таймер обратного отсчета, при этом по умолчанию продолжительность одной разрядки на мультимедийном дисплее установлена на 5 часов. » → «Новая энергия».

Пользователи могут получить доступ к настройкам «Внешняя разрядка (VTOL)» через «Multimedia После подключения разрядного пистолета нажмите кнопку «Внешняя разрядка (VTOL)», чтобы включить или отключить эту функцию.
При разряде в режиме «OFF» и достижении низкого уровня заряда аккумулятора, если вы хотите запустить двигатель для продолжения разряда, вы можете настроить это, выбрав опцию «Запуск двигателя для выработки энергии при низком заряде аккумулятора».

Обратите внимание

Если заряд батареи транспортного средства снизится до низкого уровня в положении «ON» или «OK», двигатель автоматически запустится для выработки энергии без необходимости каких-либо настроек.

Пользователи могут нажать кнопку «Set» (Установить) в разделе «Single Discharge Duration» (Продолжительность одной разрядки), чтобы настроить желаемое время разрядки.

Примечание

Функция разряда не может быть активирована без подключенного пистолета разряда. При нажатии кнопки «Внешний разряд (VTOL)» она на мгновение загорится, а затем станет серой; это нормальное поведение. Если уровень заряда аккумулятора транспортного средства будет чрезмерно низким при запуске разряда, или если уровень заряда аккумулятора будет низким и не будет достаточно бензина для работы генератора, или если установленная продолжительность разряда будет чрезмерно длительной, транспортное средство не сможет гарантировать разряд в течение всей установленной продолжительности. Внешний разряд будет прерван досрочно; это нормальное поведение.

Рекомендации по прекращению разрядки Чтобы завершить разрядку:

Отключите нагрузку.
В экстренных случаях перейдите сразу к следующему шагу (не рекомендуется).
Отсоедините устройство подключения разрядки:
При разблокированных дверях автомобиля нажмите механическую кнопку на разрядном пистолете и извлеките его из зарядного порта.
Закройте защитную крышку зарядного порта и крышку зарядного порта (см. раздел «Зарядка от бытовой переносной сети переменного тока*»).
Уберите оборудование:
После разрядки храните разрядную аппаратуру в багажном отделении или сетчатой сумке.

4-2 Аккумулятор

Аккумуляторная батарея

Одним из основных источников питания автомобиля является аккумуляторная батарея, расположенная под полом автомобиля и способная к многократной перезарядке. Основные способы зарядки аккумуляторной батареи от внешнего источника питания: портативная домашняя зарядка, зарядка в точках зарядки переменного тока и зарядка в точках зарядки постоянного тока*. Автомобиль также может заряжать аккумуляторную батарею через двигатель во время торможения, движения накатом или при работающем двигателе.

Внимание

Аккумуляторная батарея расположена под кузовом автомобиля. Будьте осторожны при движении по неровной поверхности.

Обратите внимание

Когда автомобиль находится в положении ON, высоковольтная цепь будет под напряжением. Для новых автомобилей с исправной аккумуляторной батареей запас хода на электротяге может варьироваться в зависимости от стиля вождения, дорожных условий, температуры окружающей среды и использования электрических устройств. Для продления срока службы аккумуляторной батареи и обеспечения безопасности система аккумуляторной батареи переключается в режим подзарядки при достижении максимальной емкости, что может увеличить время зарядки. В связи с химическими свойствами аккумулятора, у автомобилей, которые эксплуатируются в течение некоторого времени, может наблюдаться естественное снижение емкости, что приводит к уменьшению запаса хода на электротяге. Если вы заметили уменьшение запаса хода на электротяге вашего автомобиля, мы рекомендуем обратиться в авторизованный сервисный центр BYD для проверки. Это позволит подтвердить, находится ли снижение в пределах нормальных параметров износа.

Техническое обслуживание аккумуляторной батареи

Для поддержания аккумулятора в оптимальном состоянии регулярно заряжайте его до полной емкости с помощью устройства для зарядки переменным током. Рекомендуется полностью заряжать аккумулятор не реже одного раза в неделю.
Если автомобиль не используется более 7 дней, для продления срока службы рекомендуется поддерживать уровень заряда аккумуляторной батареи на уровне 40–60 % SOC. Если автомобиль не используется более 3 месяцев, сначала зарядите аккумулятор до 100 %, а затем разрядите его до 40– 60 % SOC, чтобы предотвратить снижение производительности или повреждение.

Функция подогрева аккумулятора при низких температурах

При низкой температуре окружающей среды система подогрева аккумулятора активируется для его прогрева, что повышает скорость зарядки в холодных условиях и обеспечивает работоспособность и дальность пробега автомобиля.

Предупреждение

Неуполномоченный персонал не должен открывать аккумуляторную батарею. Любое загрязнение окружающей среды или инциденты, связанные с безопасностью, возникшие в результате несанкционированной разборки или демонтажа аккумулятора, являются ответственностью организации или лица, причастного к этому.

Предупреждение

В случае неисправности аккумуляторной батареи рекомендуется обратиться в авторизованный сервисный центр BYD.

Обратите внимание

Нормальный диапазон рабочих температур аккумуляторной батареи составляет от -35 °C до 60 °C. При эксплуатации аккумуляторной батареи при более высоких или более низких температурах время зарядки может увеличиться.

Утилизация аккумуляторной батареи

Когда ваш автомобиль на новой энергии достигнет конца срока службы, мы рекомендуем выполнить следующую процедуру:

1. Доставьте автомобиль в сервисный центр BYD по утилизации, где BYD проведет оценку остаточной стоимости аккумуляторной батареи.

2. Доставьте оцененный автомобиль в лицензированный центр утилизации автомобилей, выработавших свой ресурс, для демонтажа аккумуляторной батареи.

3. Передайте демонтированные отработанные аккумуляторные батареи из предприятия по переработке в центр по переработке, где они будут выкуплены.

Предупреждение

Владельцы автомобилей на новой энергии несут ответственность и обязаны передавать отслужившие свой срок службы аккумуляторные батареи в центры по переработке отходов. Несанкционированная передача таких батарей другим организациям или лицам, а также несанкционированный демонтаж/разборка аккумуляторных батарей, приводящие к загрязнению окружающей среды или инцидентам, связанным с безопасностью, влекут за собой соответствующую ответственность.

Низковольтная батарея

Низковольтная батарея этого автомобиля оснащена функцией интеллектуальной зарядки. Когда аккумуляторная батарея достаточно заряжена, автомобиль может автоматически начать зарядку низковольтной батареи от аккумуляторной батареи, чтобы продлить срок службы низковольтной батареи.

Обратите внимание

Когда выключатель питания находится в положении «OFF» во время интеллектуальной зарядки, автомобиль издает тот же звук, что и при переключении в положение «OK». Это нормальное поведение. Покидая автомобиль, убедитесь, что все электрические устройства выключены, а двери надежно закрыты.

Функция пробуждения автомобиля после разрядки аккумулятора

Пробуждение микровыключателя левой передней двери:
Н изковольтнаябатареяоснащена функцией сна-пробуждения. После длительного хранения автомобиля, если интеллектуальный ключ не активирует функции определения местоположения автомобиля или разблокировки, низковольтная батарея может перейти в режим сна. В таких случаях нажмите микровыключатель на ручке левой передней двери (как показано ниже), чтобы повторно активировать низковольтную батарею. После разблокировки автомобиля нормальная работа возобновится.

интерфейс в распределительной коробке переднего отсека.

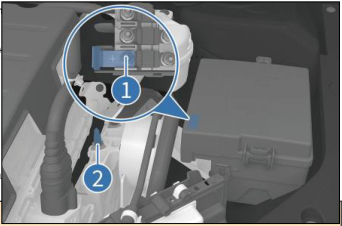

① Положительный полюс для запуска от внешнего источника питания в распределительной коробке переднего отсека ② Отрицательная клемма для запуска с помощью внешнего источника питания через корпус электронного блока управления Если вышеуказанные процедуры не помогли разбудить и запустить автомобиль, рекомендуется незамедлительно обратиться за помощью в авторизованный сервисный центр BYD.
Предупреждение
Категорически запрещается запускать другие автомобили с помощью прикуривателя, так как это может привести к повреждению низковольтной батареи. В случае возникновения чрезвычайной ситуации, требующей запуска от внешнего источника питания из-за разряда или неисправности источника питания. низковольтной батареи, внимательно ознакомьтесь с руководством пользователя и строго следуйте инструкциям по запуску от внешнего Низковольтная батарея оснащена интеллектуальным модулем управления. В неаварийных ситуациях не разбирайте и не вмешивайтесь в его работу, чтобы не повредить низковольтную батарею. Перед заменой компонентов или проведением технического осмотра автомобиля отсоедините отрицательную клемму низковольтной батареи.

Примечание

Пространство для запуска от внешнего источника питания в распределительной коробке переднего отсека ограничено, и существуют определенные риски для электробезопасности. Операции по запуску от внешнего источника питания рекомендуется проводить под руководством специалиста. Точка запуска двигателя в переднем отсеке предназначена для кратковременного питания, необходимого для запуска автомобиля; избегайте длительного применения высоких токов. Низковольтную батарею нельзя чистить жидкостями; не допускайте попадания жидкости в батарею.

Интеллектуальная функция зарядки

Когда заряд низковольтной батареи низкий, активируется функция интеллектуальной зарядки, чтобы продлить срок службы батареи.
Если заряд основной батареи становится низким, автомобиль может запустить двигатель для выработки электроэнергии, необходимой для работы интеллектуальной функции зарядки.
Этот автомобиль оснащен интеллектуальной функцией зарядки. При длительной стоянке нет необходимости отсоединять отрицательную клемму низковольтной батареи.

Примечание

Когда заряд низковольтной батареи становится низким, активируется интеллектуальная функция зарядки, в результате чего на приборной панели отображается снижение заряда аккумуляторной батареи SOC или запас хода на электротяге. Это нормальное поведение. После блокировки автомобиля, когда уровень заряда аккумуляторной батареи достаточно низкий, чтобы запустить функцию запуска двигателя для зарядки, будет потреблено небольшое количество топлива и выпущено небольшое количество выхлопных газов.
