Приборы, ключи и органы управления

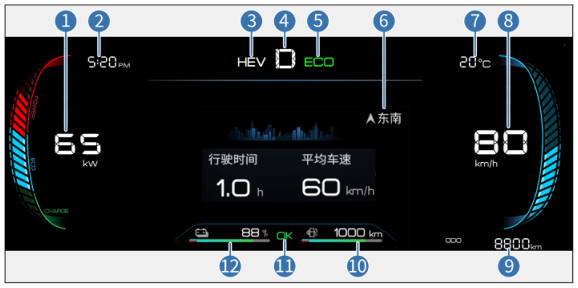

1 Мощность 2 Время 3 Режим мощности 4 Передача 5 Режим движения 6 Направление Полезный совет. Вид комбинации приборов приведён только для справки; фактический вид определяется заводской комплектацией. Индикаторы на приборной панели. Обозначения индикаторов и предупреждающих ламп. Изображение индикатора. Название индикатора. Обозн. 7 Температура вокруг автомобиля 8 Скорость 9 Общий пробег 10 Указатель уровня топлива 11 Индикатор OK 12 Указатель заряда. Изображение индикатора. Название индикатора. Обозн.

	Указатели поворота		Индикатор габаритных огней
	Индикатор разрядки		Индикатор OK
	Индикатор необходимости регенерации GPF		Индикатор ближнего света
	Индикатор EV		Индикатор работы AVH
	Индикатор HEV		Индикатор дальнего света
	Индикатор навигации по полосе		Индикатор адаптивных фар
	Индикатор активации LDW		Индикатор активации BSD
	Индикатор неисправности функции DMS		Индикатор рабочего состояния ACC
	Индикатор неисправности LDW		Предупреждающая лампа ограничения мощности привода
	Индикатор контроля ресурса моторного масла		Сигнализатор системы смарт-ключа
	Сигнализатор неисправности давления в шинах		Главный предупреждающий индикатор
	Сигнализатор отключения системы электронной стабилизации		Сигнализатор неисправности системы электронной стабилизации
	Индикатор задних противотуманных фонарей		Индикатор неисправности системы снижения токсичности
	Предупредительная лампа неисправности ABS		Индикатор отключения звукового сигнала низкой скорости
	Индикатор неисправности системы контроля детей		Индикатор автоматического экстренного торможения
	Индикатор электронного стояночного тормоза		Сигнализатор неисправности тормозной системы
	Сигнализатор неисправности фар		Сигнализатор экстренного торможения на малой скорости
	Индикатор ремня безопасности		Сигнализатор неисправности SRS
	Предупреждающая лампа неисправности рулевой системы		Сигнализатор высокой температуры охлаждающей жидкости
	Предупреждающая лампа низкого давления масла		Индикатор состояния дверей

	Сигнализатор системы низковольтного питания		Сигнализатор перегрева тяговой батареи
	Сигнализатор высокой температуры охлаждающей жидкости электромотора		Предупреждающая лампа неисправности силовой установки
	Сигнализатор перегрева электромотора		Предупреждающая лампа неисправности тяговой батареи
	Индикатор подключения зарядки		Индикатор дорожных знаков
	Индикатор знака ограничения скорости		Индикатор сигналов светофора

Описание сигнализаторов/индикаторов Индикатор неисправности системы выброса Когда режим питания находится в положении «ON», индикатор горит постоянно (самодиагностика). Если он загорается в любое другое время, это означает, что в какой-либо системе управления автомобиля, возможно, возникла неисправность. Продолжение эксплуатации в таком состоянии может привести к серьёзному повреждению автомобиля. Если эта предупреждающая лампа загорелась не во время самопроверки, безопасно съедьте с дороги к обочине, переведите питание автомобиля в положение «OFF», затем снова включите питание в положение «OK». Запустите двигатель и посмотрите на эту предупреждающую лампу. Если этот сигнализатор по-прежнему горит, рекомендуется как можно скорее проверить автомобиль в авторизованном сервисном центре BYD. Пока неисправность не выявлена в авторизованном сервисном центре BYD, ведите автомобиль осторожно, избегайте полного нажатия педали акселератора и высоких скоростей. Внимание. Если этот сигнализатор загорается часто, даже если после указанных действий гаснет, рекомендуется проверить автомобиль в авторизованном сервисном центре BYD. Предупреждающая лампа системы смарт-ключа Нажмите кнопку «Старт/Стоп»; если в этот момент ключа в салоне нет, эта предупреждающая лампа загорается на несколько секунд, при этом один раз звучит зуммер комбинации приборов, а на комбинации приборов отображается «Ключ не обнаружен, убедитесь, что ключ находится в салоне». Если в салоне находится электронный смарт-ключ, соответствующий модели автомобиля, и нажата кнопка «Старт/Стоп», эта предупреждающая лампа не загорается, и можно включить питание и запустить автомобиль.

Если после нажатия кнопки «Запуск/остановка» предупреждающая лампа мигает, это означает, что батарейка ключа разряжена. Предупреждающая лампа низкого уровня топлива. Если этот индикатор горит, топлива в баке осталось мало, необходимо как можно скорее заправиться. На склоне или в повороте топливо в баке плещется, и предупреждающая лампа низкого уровня топлива может загореться раньше обычного. Предупреждающая лампа неисправности ABS. При включении питания в положение «ON» эта лампа загорается и начинается самодиагностика. Если антиблокировочная тормозная система исправна, через несколько секунд лампа гаснет. Если позже в системе возникнет неисправность, лампа загорится снова и будет гореть, пока неисправность не будет устранена. Когда горит предупреждающая лампа неисправности ABS (а лампа неисправности тормозной системы погасла), антиблокировочная тормозная система не работает, но тормозная система продолжает работать нормально. Когда горит предупреждающая лампа неисправности ABS (а лампа неисправности тормозной системы погасла), антиблокировочная система не работает, поэтому при экстренном торможении или торможении на скользкой дороге колёса могут блокироваться. Если происходит любая из следующих ситуаций, это означает неисправность компонента, контролируемого системой предупреждающих ламп; рекомендуем как можно скорее обратиться для проверки автомобиля в авторизованный сервисный центр BYD. Когда питание в положении «ON», эта лампа не загорается или горит постоянно. Лампа загорается во время движения. Полезный совет. Кратковременное загорание предупреждающей лампы во время работы не означает проблемы. Если одновременно горят лампа неисправности тормозной системы и лампа неисправности ABS, немедленно остановите автомобиль в безопасном месте и обратитесь в авторизованный сервисный центр BYD. В этом случае при торможении не только не работает антиблокировочная система, но может не работать и тормозная система, а автомобиль станет крайне неустойчивым. ABS имеет функцию самодиагностики. При любой неисправности загорается предупреждающая лампа ABS. Это означает, что антиблокировочная функция тормозной системы вышла из строя. В этом случае тормоза по-прежнему обеспечивают обычное торможение, как на автомобиле без антиблокировочной функции; при сильном торможении передняя или задняя ось может заблокироваться, что легко приводит к потере управляемости или заносу. Особенно при такой неисправности в дождь или снег старайтесь не нажимать педаль тормоза до упора, чтобы не потерять контроль над автомобилем, и как можно скорее обратитесь для проверки автомобиля к специалистам авторизованного сервисного центра BYD. Если горит предупреждающая лампа ABS, это означает также отказ системы распределения тормозных сил между передними и задними колёсами.

Предупреждающая лампа неисправности давления в шинах. При положении питания «ON» эта лампа загорается. Если система контроля давления в шинах исправна, через несколько секунд лампа гаснет. Если позже в системе возникнет неисправность, лампа загорится снова. Если лампа неисправности давления в шинах горит или мигает, на информационном дисплее приборной панели отображается «Проверьте систему контроля давления в шинах», а в числовых полях экрана давления в шинах показано «---», это означает неисправность системы контроля давления. Если появляется сообщение «Аномальный сигнал», возможно, на сигнал давления в шинах в месте нахождения автомобиля воздействуют помехи либо повреждён модуль контроля давления в шинах. Если лампа неисправности давления в шинах горит постоянно, а на информационном дисплее приборной панели в экране давления одно или несколько числовых значений окрасились в жёлтый цвет, это означает пониженное давление в соответствующей шине. Если лампа неисправности давления в шинах горит постоянно, а на экране давления в шинах комбинации приборов одно или несколько числовых значений окрасились в жёлтый цвет, это означает пониженное давление в соответствующей шине. Если жёлтыми стали значения для одной или нескольких шин и температуры, это означает слишком высокую температуру шины. При любой из указанных ситуаций рекомендуем как можно скорее обратиться для проверки автомобиля в авторизованный сервисный центр BYD. Предупреждающая лампа электронной системы стабилизации. При положении питания «ON» эта лампа загорается. Если электронная система стабилизации исправна, через несколько секунд лампа гаснет. Если позже в системе возникнет неисправность, лампа загорится снова и будет гореть, пока неисправность не будет устранена. Если во время движения лампа электронной системы стабилизации мигает, это означает, что система работает. Когда горит лампа электронной системы стабилизации (лампы неисправности ABS и тормозной системы не горят), функция стабилизации автомобиля не работает, но антиблокировочная тормозная система и тормозная система продолжают нормально работать. Когда горит лампа электронной системы стабилизации (лампы неисправности ABS и тормозной системы не горят), система стабилизации не работает, поэтому при экстренном повороте или экстренном объезде препятствия впереди автомобиль окажется в крайне неустойчивом состоянии. Если происходит любая из следующих ситуаций, это означает неисправность компонента, контролируемого системой предупреждающих ламп; рекомендуем как можно скорее обратиться для проверки автомобиля в авторизованный сервисный центр BYD: при положении питания «ON» эта лампа после включения питания всё время не загорается (самодиагностики нет) или горит постоянно; лампа постоянно горит во время движения.

Полезный совет. Кратковременное загорание предупреждающей лампы во время работы не означает проблемы. Если одновременно с лампами неисправности ABS и тормозной системы горит лампа неисправности электронной системы стабилизации, рекомендуем немедленно остановить автомобиль в безопасном месте и обратиться в авторизованный сервисный центр BYD. В этом случае при торможении автомобиль не только становится крайне неустойчивым, но и антиблокировочная тормозная система полностью не работает. Предупреждающая лампа отключения электронной системы стабилизации. При положении питания «ON» эта лампа загорается на несколько секунд и гаснет. Когда «переключатель отключения электронной системы стабилизации» включён, лампа должна гореть постоянно, система стабилизации автомобиля при этом не работает. После повторного нажатия «переключателя отключения электронной системы стабилизации» лампа должна погаснуть, а функция стабилизации автомобиля восстанавливается. Полезный совет. Если горит лампа отключения электронной системы стабилизации, при экстренном повороте и объезде внезапно возникшего препятствия водитель должен быть особенно внимателен и ехать на малой скорости: при торможении электронная система стабилизации не работает и автомобиль становится неустойчивым. Предупреждающая лампа ограничения тяговой мощности. Когда мощность автомобиля ограничена, этот индикатор загорается; рекомендуем своевременно обратиться в авторизованный сервисный центр BYD. Полезный совет. Кратковременное загорание предупреждающей лампы во время работы не означает проблемы. Индикатор ремней безопасности. Этот индикатор напоминает водителю и переднему пассажиру пристегнуть ремни безопасности. При положении питания «ON», если ремень водителя или переднего пассажира не пристёгнут, загорается соответствующий индикатор ремня. Пока ремень не будет пристёгнут, индикатор горит постоянно. Предупреждающая лампа неисправности SRS

При положении питания «ON» эта лампа загорается и примерно через несколько секунд гаснет, что означает нормальную работу системы подушек безопасности. Система предупреждающей лампы контролирует блок управления подушками безопасности, датчики столкновения, газогенераторы, лампу, проводку и питание. Если происходит любая из следующих ситуаций, это означает неисправность какого-либо компонента, контролируемого системой предупреждающих ламп; рекомендуем как можно скорее обратиться для проверки автомобиля в авторизованный сервисный центр BYD: при положении питания «ON» эта лампа после включения питания всё время не загорается или горит постоянно; лампа горит или мигает во время движения. Предупреждающая лампа неисправности тормозной системы. При положении питания «ON» эта лампа загорается и примерно через несколько секунд гаснет, что означает нормальную работу тормозной системы. Если происходит любая из следующих ситуаций, немедленно остановите автомобиль в безопасном месте и рекомендуем обратиться в авторизованный сервисный центр BYD. Эта лампа загорается в следующих случаях: питание в положении «ON» и низкий уровень тормозной жидкости; Полезный совет. Продолжать движение при низком уровне тормозной жидкости очень опасно — не продолжайте движение. Лампа горит постоянно при неисправности системы EPB: это означает неисправность стояночной системы автомобиля, и автомобиль нужно переместить на ровную поверхность, чтобы он не скатился. Неисправность интеллектуальной системы силового торможения. Полезный совет. Кратковременное загорание этой предупреждающей лампы во время работы не означает проблемы. Предупреждающая лампа неисправности рулевой системы. Если в рулевой системе возникла неисправность и эта лампа горит постоянно, рекомендуем доставить автомобиль на проверку в авторизованный сервисный центр BYD. Полезный совет. Рулевая система использует электромотор, чтобы уменьшить усилие, необходимое для поворота рулевого колеса.

Полезный совет (продолжение). При повороте рулевого колеса можно услышать звук работы электромотора («гудение»). Это не признак неисправности. Рулевое колесо нельзя удерживать в крайнем положении дольше 5 с, иначе включится температурная защита, и руль станет тугим, либо система будет повреждена. При длительном частом вращении рулевого колеса на месте предупреждающая лампа неисправности рулевой системы не загорается, но руль ощущается тугим — это не неисправность. При длительном частом вращении рулевого колеса на месте эффект усилителя рулевого управления снижается, чтобы система не перегрелась, из-за чего руль ощущается тугим. В этом случае избегайте частого вращения рулевого колеса либо остановитесь и заглушите двигатель — через 10 мин система вернётся в норму. Предупреждение. Если горит предупреждающая лампа неисправности рулевой системы, немедленно остановите автомобиль в безопасном месте и рекомендуем обратиться в авторизованный сервисный центр BYD. Предупреждающая лампа высокой температуры охлаждающей жидкости. При положении питания «ON» горящая лампа означает высокую температуру охлаждающей жидкости; рекомендуется остановиться и дать автомобилю остыть. В тяжёлых условиях, например в сильную жару, при длительном подъёме или езде на высокой скорости, двигатель может перегреваться. Предупреждающая лампа низкого давления масла. Эта лампа предупреждает о слишком низком давлении масла. Если во время движения она мигает или горит постоянно, съедьте с дороги, остановитесь в безопасном месте и сразу заглушите двигатель; рекомендуем обратиться в авторизованный сервисный центр BYD. Эта лампа также загорается, когда уровень масла очень низкий. Внимание. Не продолжайте движение при горящей предупреждающей лампе, даже на небольшое расстояние, иначе двигатель будет разрушен.

Внимание (продолжение). Когда двигатель работает на холостом ходу, эта лампа может иногда мигать или кратковременно загораться после экстренного торможения. Если при постепенном увеличении оборотов двигателя лампа гаснет, давление масла в норме, это не означает проблемы. Предупреждающая лампа неисправности низковольтной системы электропитания. Если эта лампа загорелась во время движения, это означает неисправность системы зарядки / системы DC / низковольтной системы электропитания. Зажигание двигателя может продолжаться, но только до полной разрядки аккумулятора. Следует выключить кондиционер, вентилятор, мультимедийную систему и т. д. и как можно скорее доехать до ближайшего авторизованного сервисного центра BYD для ремонта. Предупреждающая лампа неисправности силовой системы. Если в силовой системе возникла неисправность, эта лампа загорается. Если происходит любая из следующих ситуаций, это означает неисправность какого-либо компонента, контролируемого системой предупреждающих ламп: при положении питания «OK» эта лампа горит постоянно; лампа загорается во время движения. Внимание. Старайтесь не ездить при горящей предупреждающей лампе; рекомендуем как можно скорее доехать до авторизованного сервисного центра BYD для проверки и выяснения причины. Предупреждающая лампа перегрева тяговой батареи. Если эта лампа горит, температура тяговой батареи слишком высока, необходимо остановиться и дать ей остыть. Если лампа перегрева тяговой батареи мигает, рекомендуем немедленно безопасно остановить автомобиль и как можно скорее покинуть его. Перегрев тяговой батареи возможен при следующих условиях работы, например: длительный дальний подъём в жаркую погоду; длительное движение в режиме «поехали-остановились», частые резкие разгоны и торможения либо длительная непрерывная работа автомобиля без отдыха. Предупреждающая лампа неисправности тяговой батареи

Эта лампа загорается сразу после переключения питания автомобиля в положение «OK». Если система тяговой батареи исправна, через несколько секунд лампа гаснет. Если позже в системе возникнет неисправность, лампа загорится снова. Рекомендуем как можно скорее обратиться для проверки автомобиля в авторизованный сервисный центр BYD. Если происходит любая из следующих ситуаций, это означает неисправность компонента, контролируемого системой предупреждающих ламп; рекомендуем как можно скорее обратиться для проверки автомобиля в авторизованный сервисный центр BYD: когда питание автомобиля в положении «OK», эта лампа горит постоянно; во время движения лампа горит постоянно или загорается периодически. Знак ограничения скорости. Когда этот значок горит, система распознала ограничение скорости на текущем участке дороги. Индикатор необходимости регенерации GPF. Когда накопление сажи (твёрдых частиц в выбросах) в GPF достигает определённого уровня, GPF самостоятельно переходит в режим регенерации, индикатор GPF горит зелёным постоянно; в это время, если позволяет дорожная обстановка, старайтесь больше ехать на высокой скорости; после завершения обработки твёрдых частиц индикатор GPF гаснет автоматически. Лампа неисправности, требующей регенерации GPF. Когда накопление сажи (твёрдых частиц в выбросах) в GPF достигает максимума, расход топлива растёт, а динамика ухудшается; индикатор GPF горит жёлтым постоянно, и необходимо обратиться для проверки автомобиля в авторизованный сервисный центр BYD. Полезный совет. Если пользователь долго ездит в режиме EV, срабатывает потребность в техническом обслуживании и запускается двигатель; на приборной панели появится сообщение: «Двигатель автоматически запущен для технического обслуживания».

3-1 Двери и ключи

Ключи. Ключи автомобиля позволяют отпирать и запирать двери, запускать автомобиль и выполнять другие функции. К ключам относятся электронный смарт-ключ, Bluetooth-ключ, NFC-ключ и механический ключ (встроен в электронный смарт-ключ). Электронный смарт-ключ. Электронный смарт-ключ позволяет дистанционно отпирать и

запирать автомобиль, запускать его одной кнопкой, дистанционно управлять дверью багажника и реализует функции интеллектуального доступа, запуска одной кнопкой, запуска в режиме без питания, дистанционного поиска автомобиля, дистанционного запуска, дистанционного управления задней дверью, напоминания о низком заряде батарейки. Если взять с собой электронный смарт-ключ и нажать микропереключатель на левой или правой передней двери, можно отпереть или запереть все двери; также можно с помощью кнопок на смарт-ключе отпирать и запирать двери, открывать заднюю дверь, дистанционно запускать автомобиль, искать автомобиль и т. д. Основные параметры. Источник питания: плоская батарейка. Тип батарейки: CR2032. Номинальное напряжение: 3 В. Рабочее напряжение: 2,9–3,3 В. Нормальный рабочий ток: 8 мА (номинальный ток). Низкочастотная резонансная частота: 125 кГц. Рабочая частота ключа: 434 МГц. FCC ID: 2A5DH-DAEA-92. Это устройство не защищено от вредных помех и не должно создавать помех для официально лицензированных систем.

② Кнопка «Отпереть» ③ Кнопка «Отпереть багажник» ④ Кнопка «Запуск/выключение» ⑤ Индикатор. Предупреждение. Плоская батарейка в смарт-ключе опасна; любые плоские батарейки всегда должны храниться вдали от детей. Если плоская литиевая батарейка проглочена или попала в какую-либо часть тела, в течение двух часов она может причинить тяжёлый вред здоровью или угрожать жизни. Если вы подозреваете, что плоская батарейка проглочена или попала в какую-либо часть тела, немедленно обратитесь к врачу. Внимание. Электронный смарт-ключ — электронный компонент; чтобы не повредить его, соблюдайте следующие указания: не оставляйте ключ в местах с высокой температурой, например на приборной панели под палящим летним солнцем; не разбирайте его без необходимости; не бейте ключом по другим предметам и не роняйте его; не погружайте ключ в воду и не мойте в ультразвуковой мойке; не держите смарт-ключ вместе с устройствами, излучающими электромагнитные волны, например мобильными телефонами; не прикрепляйте к смарт-ключу предметы, блокирующие электромагнитные волны (например, металлические уплотнения). Для одного автомобиля можно зарегистрировать запасной ключ. Подробности уточните в авторизованном сервисном центре BYD. Если электронный смарт-ключ не управляет дверями на обычном расстоянии либо индикатор на ключе тусклый или не горит: проверьте, нет ли поблизости радиостанций или аэродромных радиопередатчиков, мешающих нормальной работе электронного смарт-ключа.

Внимание (продолжение). Возможно, разряжена батарейка электронного смарт-ключа. Проверьте батарейку внутри электронного смарт-ключа. Если нужно её заменить, рекомендуем обратиться в авторизованный сервисный центр BYD. Если вы потеряли электронный смарт-ключ, рекомендуем как можно скорее обратиться в авторизованный сервисный центр BYD, чтобы избежать угона автомобиля или происшествий. Не меняйте самовольно частоту передачи, не увеличивайте мощность передатчика (включая установку дополнительных усилителей частоты передачи), не подключайте самовольно внешние детектирующие антенны и не заменяйте их другими передающими детектирующими антеннами. При использовании не создавайте вредных помех для разрешённых радиослужб; при обнаружении помех немедленно прекратите использование и продолжайте только после принятия мер по устранению помех. Радиоустройства малой мощности следует использовать вдали от помех, создаваемых радиослужбами, а также излучения промышленного, научного и медицинского оборудования. Выходя из автомобиля, обязательно берите ключ с собой и запирайте автомобиль, не оставляйте людей (особенно детей) одних в салоне. Людям с имплантированным кардиостимулятором или дефибриллятором следует держаться подальше от детектирующих антенн системы интеллектуального доступа и запуска, так как электромагнитные волны влияют на нормальную работу таких приборов. Пользователям других электронных медицинских приборов также следует узнать у производителя, как использовать прибор под воздействием электромагнитных волн. Электромагнитные волны могут иметь неизвестные последствия для работы таких медицинских приборов. Механический ключ. Механический ключ (внутри электронного смарт-ключа) позволяет отпирать и запирать левую переднюю дверь. Когда он не используется, обязательно верните его на место и закройте заднюю крышку электронного смарт-ключа. Извлечение механического ключа

Чтобы воспользоваться механическим ключом из электронного смарт-ключа, как показано на рисунке справа, ① нажмите кнопку «PUSH» на смарт-ключе, ② извлеките механический ключ в направлении стрелки. Установка механического ключа

После использования механического ключа нажмите кнопку «PUSH» и вставьте механический ключ на место. Bluetooth-ключ. Bluetooth-ключ подключается к автомобилю по Bluetooth на малом расстоянии и позволяет управлять автомобилем, в том числе отпирать и запирать двери. Запирание/отпирание дверей. Запирание/отпирание механическим ключом. Запирание и отпирание механическим ключом: вставьте ключ в замочную скважину и поверните.

Отпереть: поверните ключ по часовой стрелке. Запереть: поверните ключ против часовой стрелки. Открывание двери ручкой на дверной панели

Когда автомобиль отперт, потяните ручку один раз, и дверь можно открыть изнутри. Когда автомобиль заперт, потяните ручку два раза подряд, и только тогда дверь можно открыть изнутри.

Внимание. Поскольку в этой комплектации установлена электронная защита от открывания детьми, заднюю дверь изнутри можно открыть ручкой только при отключённой электронной защите; в противном случае изнутри дверь не откроется. Запирание/отпирание смарт-ключом/поиск автомобиля. Система беспроводного дистанционного управления рассчитана на отпирание и запирание автомобиля на расстоянии примерно 30 м и на выполнение дополнительных функций. Войдя в зону действия с зарегистрированным смарт-ключом, плавно и уверенно нажмите кнопку запирания/отпирания на ключе — все двери запрутся или отопрутся. Запирание: при нажатии кнопки запирания все двери запираются одновременно.

Если все двери, капот и багажник закрыты, наружные зеркала заднего вида складываются*, указатели поворота мигают 1 раз. Если какая-либо дверь не закрыта, наружные зеркала заднего вида не складываются*, указатели поворота не мигают, звучит один сигнал клаксона. Если не закрыт передний багажник или багажник, наружные зеркала заднего вида складываются*, указатели поворота не мигают, звучит один сигнал клаксона. Отпирание: при нажатии кнопки «Отпереть» все двери отпираются одновременно, указатели поворота мигают 2 раза. При отпирании всех дверей электронным смарт-ключом, даже если двери не открыты, плафон салона может (если в мультимедийной системе включён переключатель плафона DOOR) загореться на 15 с и погаснуть. После отпирания всех дверей электронным смарт-ключом откройте любую дверь в течение 30 с. Иначе все двери автоматически запрутся снова. Если удерживать кнопку «Запереть» или «Отпереть» нажатой, запирание или отпирание не повторяется; нужно отпустить кнопку и нажать «Запереть» или «Отпереть» заново. При длительном нажатии кнопки «Запереть» стёкла четырёх дверей могут автоматически подняться (если такая функция установлена). Отпирание крышки багажника смарт-ключом. Дважды нажмите кнопку «Отпереть багажник» — крышка багажника отпирается, указатели поворота при этом мигают 2 раза.

Функция защиты от забывания ключа. Если ключ оставлен в багажнике или салоне запертого автомобиля, то при закрывании крышки багажника автомобиль сам отпирается или открывает крышку багажника, при этом указатели поворота мигают 2 раза. Поиск автомобиля. Когда автомобиль находится в охранном режиме, при нажатии кнопки «Запереть» автомобиль подаёт звуковой сигнал, а указатели поворота мигают 15 раз. Если вы не можете определить, где находится ваш автомобиль, воспользуйтесь этой функцией, чтобы найти его. Когда автомобиль находится в режиме поиска, повторное нажатие кнопки «Запереть» запускает следующий цикл поиска. Запирание/отпирание микропереключателем. Запирание

Когда автомобиль отперт, а двери закрыты, с действующим смарт-ключом при себе плавно и уверенно нажмите кнопку «микропереключателя» на наружной ручке двери. Все двери запираются одновременно, наружные зеркала заднего вида складываются*, указатели поворота мигают 1 раз. Отпирание. Когда автомобиль заперт, с действующим смарт-ключом при себе плавно и уверенно нажмите кнопку «микропереключателя» на наружной ручке двери — все двери отпираются, наружные зеркала заднего вида раскладываются*, указатели поворота мигают 2 раза. После отпирания двери можно открыть в течение 30 с. Иначе все двери автоматически запрутся снова. При отпирании дверей системой интеллектуального доступа и интеллектуального запуска перед тем, как потянуть ручку двери, убедитесь, что дверь отперта. В следующих случаях нажатие микропереключателя не приводит к отпиранию/запиранию: когда автомобиль заперт и у вас с собой действующий ключ, нажатие «микропереключателя сзади автомобиля» открывает крышку багажника.

Когда автомобиль отперт, нажатие «микропереключателя сзади автомобиля» открывает крышку багажника. Предупреждение. При использовании дистанционного подъёма стёкол следите за безопасностью пассажиров и выполняйте операцию только убедившись, что не будут зажаты никакие части тела пассажиров. Запирание/отпирание NFC-ключом. Запирание: питание автомобиля в положении «OFF»: двери закрыты и не заперты — поднесите NFC телефона к зоне команд на левом наружном зеркале заднего вида, и все двери запрутся одновременно. При этом наружные зеркала складываются (если есть функция автоматического складывания наружных зеркал и включён переключатель «Авто» наружных зеркал), указатели поворота мигают 1 раз. Если какая-либо дверь, капот или задняя дверь не закрыта, NFC телефона по-прежнему позволяет запереть закрытые двери, но указатели поворота не мигают, наружные зеркала не складываются (если есть функция автоматического складывания наружных зеркал и включён переключатель «Авто» наружных зеркал), и звучит 1 сигнал клаксона. Питание автомобиля в положении «ON»: когда все двери и капот закрыты, поднесите NFC телефона к зоне команд на левом наружном зеркале заднего вида, и все двери запрутся одновременно. При этом наружные зеркала не складываются (если есть функция автоматического складывания наружных зеркал и включён переключатель «Авто» наружных зеркал), указатели поворота не мигают, звучит 1 сигнал клаксона. Отпирание: в охранном режиме поднесите NFC телефона к зоне команд на левом наружном зеркале заднего вида, и все двери отопрутся одновременно. Указатели поворота мигают 2 раза. В охранном режиме после отпирания NFC телефона откройте дверь в течение 30 с. Иначе все двери автоматически запрутся снова. После отпирания NFC телефона в течение 4 мин предоставляется право запуска; если автомобиль не запущен более 4 мин, это право отменяется; также оно отменяется при запирании в положении «OFF». В следующих случаях поднесение NFC телефона к зоне команд на левом наружном зеркале заднего вида не приводит к отпиранию/запиранию: NFC телефона подносится к зоне команд на левом наружном зеркале заднего вида одновременно с открыванием или закрыванием двери.

Предупреждение. Срок действия права бесключевого запуска — не более 4 минут. Некоторые модели телефонов не поддерживают использование при выключенном питании. Старайтесь избегать длительного и частого использования, когда телефон разряжен и выключен. Подъём/опускание стёкол смарт-ключом. При питании автомобиля в положении «OFF»: длительное нажатие кнопки запирания смарт-ключа автоматически поднимает стёкла четырёх дверей. Длительное нажатие кнопки отпирания смарт-ключа автоматически опускает стёкла четырёх дверей. Внимание. При использовании дистанционного подъёма стёкол следите за безопасностью пассажиров и выполняйте операцию только убедившись, что не будут зажаты никакие части тела пассажиров. Подъём/опускание стёкол микропереключателем. При питании автомобиля в положении «OFF» длительное нажатие микропереключателя автоматически поднимает или опускает стёкла четырёх дверей (в системе по умолчанию подъём стёкол включён, опускание выключено). Функцию открывания/закрывания окон длительным нажатием кнопки отпирания/запирания на ключе можно включить или выключить в мультимедийной системе: «Настройки автомобиля» → «Двери, окна и замки» → «Настройки окон». Запирание/отпирание крышки багажника. Открывание крышки багажника смарт-ключом

Дважды нажмите на смарт-ключе кнопку открывания крышки багажника,

и крышка багажника отопрётся, указатели поворота при этом мигают 2 раза. Функция защиты от забывания ключа. Если ключ оставлен в багажнике запертого автомобиля, то при закрывании крышки багажника автомобиль сам отпирается, при этом указатели поворота мигают 2 раза. Отпирание крышки багажника микропереключателем

Когда автомобиль заперт, при наличии при себе действующего ключа нажмите «задний микровыключатель», чтобы отпереть багажник. Когда автомобиль отперт, нажмите «задний микровыключатель», чтобы отпереть багажник. Открывание крышки багажника изнутри

Когда автомобиль отперт, откройте крышку кнопкой электропривода крышки багажника. Если скорость автомобиля превышает 5 км/ч, то даже при нажатии на кнопку крышка багажника не откроется. Полезный совет. Перед закрыванием крышки багажника убедитесь, что двери, окна, люк и т. п. закрыты, чтобы избежать материального ущерба.

Аварийное открывание крышки багажника изнутри. Потяните складывающуюся ручку отпирания на спинке сиденья,

сложите спинку заднего сиденья и проберитесь в багажник. С левой стороны багажника находится механизм аварийного отпирания: потяните механическую рукоятку открывания слева внутри багажника, и крышку багажника можно будет аварийно открыть изнутри. Предупреждение. При обращении с крышкой багажника соблюдайте следующие меры предосторожности, иначе можно зажать часть тела, что приведёт к серьёзным травмам и даже угрозе жизни. Ни в коем случае не используйте части тела, чтобы намеренно активировать функцию защиты от защемления. Если рядом есть люди, убедитесь в их безопасности и предупредите их, что крышка багажника сейчас откроется или закроется. При закрывании крышки багажника будьте особенно осторожны, чтобы не защемить пальцы и т. п. Перед открыванием или закрыванием крышки багажника тщательно убедитесь, что вокруг безопасно. Во время движения держите крышку багажника закрытой. Перед открыванием крышки багажника удалите тяжёлую нагрузку, например снег и лёд. Иначе крышка после открытия может внезапно снова закрыться. Пока крышка багажника открывается или закрывается электроприводом, не трогайте её руками. Будьте осторожны, открывая или закрывая крышку багажника в ветреную погоду: сильный ветер может внезапно сдвинуть её. Если перед самым полным закрыванием крышки в неё попал предмет, функция защиты от защемления может не сработать. Если крышка багажника открыта не полностью, она может внезапно закрыться. Открывать и закрывать крышку на склоне тяжелее, чем на ровной поверхности, поэтому остерегайтесь неожиданного самопроизвольного открывания или закрывания крышки. Перед использованием багажника убедитесь, что крышка полностью открыта и зафиксирована. В зависимости от формы зажатого предмета функция защиты от защемления может не сработать. Будьте осторожны, чтобы не защемить пальцы или другие предметы.

Полезный совет. При отключённом питании автомобиля крышку багажника можно аварийно отпереть изнутри. Запирание/отпирание центральным замком. Отпирание и запирание всего автомобиля осуществляется переключателем центрального замка. См. переключатель центрального замка в блоке переключателей двери водителя. Автоматическое запирание и отпирание дверей. Когда скорость автомобиля превышает примерно 8 км/ч, все двери автоматически запираются. При нажатии кнопки «Запуск/остановка» и переходе питания автомобиля из положения «ON» в «OFF» все двери автоматически отпираются. Одновременное запирание и отпирание всех дверей. Когда автомобиль не в охранном режиме, после запирания автомобиля подсветка кнопки запирания центрального замка загорается; когда автомобиль отперт, подсветка гаснет. При нажатии кнопки запирания центрального замка все двери запираются одновременно, при этом открывание снаружи не работает; чтобы открыть дверь, сначала потяните внутреннюю ручку один раз — замок этой двери отопрётся, и при повторном нажатии на внутреннюю ручку дверь откроется. Полезный совет. При сильном ударе автомобиля все двери автоматически отпираются. Будет ли автоматическое отпирание, зависит от силы удара и типа аварии.

Аварийное механическое запирание автомобиля. Если центральный замок вышел из строя, с помощью механического

ключа заприте левую переднюю дверь, ключом поверните по часовой стрелке аварийные запорные поворотные ручки на остальных трёх дверях в запертое положение, затем закройте дверь — весь автомобиль окажется заперт, и открыть двери наружными ручками всех четырёх дверей будет невозможно. Когда нужно отпереть, сначала отоприте механическим ключом левую переднюю дверь, сядьте в салон и дважды подряд потяните внутренние ручки остальных дверей, чтобы открыть их. Полезный совет. При выполнении операции не прикладывайте чрезмерного усилия, чтобы не согнуть и не сломать ключ. Система интеллектуального доступа и интеллектуального запуска. Со смарт-ключом можно отпирать и запирать двери и запускать автомобиль. Функция доступа. Со смарт-ключом можно отпирать или запирать двери (подробнее см. «Запирание/отпирание смарт-ключом» и «Запирание/отпирание микропереключателем»). Полезный совет. Если электронный смарт-ключ находится слишком близко к ручке двери или к окну, функция доступа может не активироваться.

Функция запуска. Со смарт-ключом нажмите педаль тормоза и кнопку «Запуск/остановка», чтобы запустить автомобиль (подробнее см. «Запуск автомобиля изнутри»). Расположение антенн. ① Антенна обнаружения вне салона

② Антенна обнаружения в салоне. Зона активации. Функции интеллектуального доступа и запуска действуют, только когда зарегистрированный смарт-ключ находится в зоне активации. ① Зона активации функции доступа — в радиусе примерно 1 м от ручки передней двери

и наружного выключателя крышки багажника. ② Зона активации функции запуска — салон автомобиля. Когда смарт-ключ другого автомобиля приближается к смарт-ключу этого автомобиля, отпирание дверей может занимать больше времени, чем обычно, — это нормальное явление. Полезный совет. В следующих случаях система интеллектуального доступа и запуска может работать неправильно: рядом находятся объекты, излучающие сильные электромагнитные волны, например телевышки, электростанции, радиостанции.

Полезный совет (продолжение). Смарт-ключ носят вместе с устройствами связи, например двусторонними радиостанциями или мобильными телефонами. Смарт-ключ соприкасается с металлическими предметами или накрыт ими. Ручку двери задействуют слишком быстро. Рядом в другом автомобиле кто-то использует функцию беспроводного дистанционного управления. Разряжена батарейка смарт-ключа. Смарт-ключ находится рядом с высоковольтным оборудованием или оборудованием, создающим помехи. Смарт-ключ носят вместе с ключами системы интеллектуального доступа и запуска других автомобилей или другими устройствами, излучающими радиоволны. Даже в зоне активации в некоторых местах (например, на приборной панели, в перчаточном ящике, на полу) смарт-ключ может работать неправильно. Если система интеллектуального доступа не работает должным образом и попасть в салон не удаётся, можно использовать механический ключ, прикреплённый к смарт-ключу, чтобы отпереть и запереть дверь водителя, или функцию беспроводного дистанционного управления, чтобы отпереть и запереть все двери. Если при нажатии кнопки «Запуск/остановка» функция запуска не работает, это может быть вызвано следующими причинами: смарт-ключ не работает, горит предупреждающая лампа системы смарт-ключа на комбинации приборов и на ней отображается сообщение «Низкий заряд батарейки ключа» — возможно, батарейка ключа разряжена. Двигатель многократно запускался за короткое время. Подождите 10 с и затем запустите двигатель. Если система интеллектуального доступа и запуска не работает из-за неисправности, рекомендуем привезти все смарт-ключи на ремонт в авторизованный сервисный центр BYD. Экономия заряда. Связь между ключом и автомобилем происходит, даже если вы не ездите. Поэтому не оставляйте ключ в салоне или в радиусе 2 м от автомобиля. Если смарт-ключ долго подвергается воздействию сильных электромагнитных волн, заряд батарейки быстро расходуется. Смарт-ключ нужно держать на расстоянии не менее 1 м от следующих устройств: телевизоры; персональные компьютеры; зарядные устройства для беспроводных телефонов;

настольные лампы с подставкой; люминесцентные настольные лампы. Защита от открывания детьми. Чтобы дети на заднем сиденье не открыли заднюю дверь случайно, автомобиль оборудован защитой от открывания детьми: на боковой поверхности левой и правой задних дверей есть запорный рычажок детской защиты. Включение функции защиты от открывания детьми. Передвиньте рычажок в направлении стрелки 1, чтобы включить функцию детской

детей: эту дверь нельзя открыть изнутри. Чтобы открыть её, используйте наружную ручку двери. Отключение блокировки от детей Передвиньте запор в направлении стрелки 2, чтобы отключить блокировку от детей: эту дверь можно открыть изнутри. Внимание Перед началом движения, особенно если в автомобиле дети, обязательно включите блокировку от детей и заприте двери. Правильное использование ремней безопасности и включённая блокировка от детей помогают предотвратить выброс водителя и пассажиров из автомобиля при аварии, а также случайное открывание дверей.

3-2 Сиденья

Правила пользования сиденьями Отрегулируйте сиденье водителя так, чтобы рулевое колесо, педали и органы управления на приборной панели находились в зоне, удобной для управления. Наиболее эффективная защита при движении автомобиля — держать спинку сиденья вертикально, всегда плотно прижиматься телом к спинке сиденья и правильно регулировать положение ремня безопасности. Надёжно закрепляйте багаж, чтобы он не скользил и не смещался. Не укладывайте багаж выше спинок сидений. Предупреждение Запрещается сидеть на верхней части сложенной спинки сиденья или на грузе: при экстренном торможении или столкновении из-за неправильного положения на сиденье или неправильно пристёгнутого ремня безопасности люди могут получить тяжёлые травмы. Не кладите предметы под сиденья: это может помешать механизму фиксации сиденья или случайно сдвинуть рычаг регулировки положения сиденья вверх, из-за чего сиденье внезапно сдвинется и водитель потеряет управление автомобилем. При регулировке сиденья не кладите руки под сиденье и не держите их рядом с движущимися частями, чтобы не защемить. После регулировки спинки сиденья откиньтесь назад и убедитесь, что спинка зафиксирована. Если она не зафиксирована полностью, при аварии или резком торможении возможны травмы. Не откидывайте спинку сиденья при езде на автомобиле. Из-за того, что плечевая лента ремня безопасности неправильно прилегает к телу, при аварии вы и ваши пассажиры можете удариться о плечевую ленту и получить серьёзную травму шеи или других частей тела, а также выскользнуть из поясной ленты и получить тяжёлую травму. Не регулируйте сиденья во время движения: сиденье может непредсказуемо сдвинуться, и водитель потеряет управление автомобилем. Не начинайте движение, пока все находящиеся в салоне не сядут правильно. Полезный совет Не пристёгивайте ремень безопасности до регулировки сиденья. При регулировке сиденья не допускайте его удара о пассажиров или багаж.

Регулировка передних сидений. Регулировка передних сидений — ручная*. Регулировка сиденья вперёд-назад

Возьмитесь за середину рычага регулировки и потяните вверх, затем, слегка надавливая корпусом, сдвиньте сиденье вперёд или назад в нужное положение и отпустите рычаг. После регулировки покачайте сиденье вперёд-назад, чтобы услышать звук фиксации салазок и убедиться, что сиденье зафиксировано в положении. Регулировка спинки сиденья. Потяните вверх рукоятку механизма регулировки высоты, чтобы

отрегулировать сиденье на комфортную для вас высоту. Потяните вверх, чтобы поднять; нажмите вниз, чтобы опустить.

Регулировка задних сидений Потяните складную ручку разблокировки на спинке сиденья, чтобы

сложить спинку заднего сиденья. Внимание Складывайте и возвращайте задние сиденья с обычной скоростью, не роняйте и не поднимайте спинки резко, иначе можно повредить заднее сиденье и ремни безопасности на спинке или нарушить их работу. При складывании и возвращении задних сидений следите, чтобы левый и правый ремни безопасности оставались снаружи; не допускайте их защемления между задним сиденьем и боковиной, иначе можно повредить сиденье и ремни безопасности. Регулировка подголовника Подъём подголовника

Потяните подголовник вверх вдоль его стоек в нужное положение и отпустите, услышав щелчок фиксации. Опускание подголовника Нажмите кнопку регулировки высоты подголовника, опустите подголовник в нужное положение и отпустите кнопку, затем слегка потяните подголовник вверх и отпустите, услышав щелчок фиксации. Снятие подголовника Нажмите кнопку регулировки высоты подголовника, выньте подголовник и отпустите кнопку. Установка подголовника

Вставьте стойки подголовника во втулки, выемкой вперёд. Нажмите кнопку регулировки высоты подголовника, опустите подголовник в нужное положение и отпустите кнопку, затем слегка потяните подголовник вверх и отпустите, услышав щелчок фиксации. Полезный совет Чтобы избежать травмы шеи и других травм головы, при регулировке высоты подголовника совместите центр его высоты с верхней частью уха. После регулировки надавите на подголовник вниз и убедитесь, что он находится в зафиксированном положении. Не ездите на автомобиле без подголовников. Не привязывайте ничего к стойкам подголовника.

3-3 Рулевое колесо

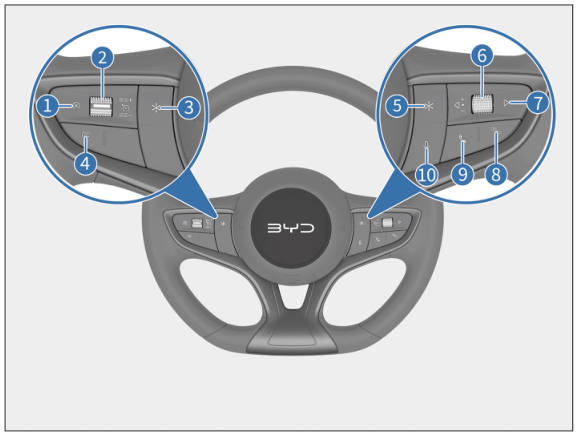

1 Кнопка отмены круиз-контроля 6 Колёсико 2 Рычаг 7 Кнопка вправо 3 Настраиваемая кнопка 8 Кнопка приборной панели / «Назад» 4 Данные о поездке 9 Кнопка телефона 5 Настраиваемая кнопка 10 Интеллектуальный голосовой помощник. Левые кнопки*. Кнопка отмены круиз-контроля*: отменяет активное состояние круиз-контроля, система переходит из активного состояния в режим ожидания. Рычаг. Возобновление/+: активирует систему круиз-контроля и вызывает параметры, заданные в прошлый раз. Установка/-: устанавливает текущую скорость как целевую круизную скорость.

Настраиваемая кнопка. Если настраиваемой кнопке ничего не назначено, её короткое нажатие по умолчанию ставит воспроизведение медиа на паузу и возобновляет его. Длительное нажатие открывает интерфейс настройки. К назначаемым функциям также относятся фото и блокировка записи видеорегистратора; если кнопке назначена функция, короткое нажатие включает её, длительное открывает экран настройки, где назначение можно изменить или отменить. Информация о поездке. Короткое нажатие циклически переключает экраны информации о поездке, долгое нажатие обнуляет соответствующие данные поездки. Правые кнопки. Кнопки «влево/вправо». В режиме радио мультимедийной системы: нажмите кнопку — выбор предыдущей радиостанции. Нажмите кнопку, чтобы выбрать следующую радиостанцию. В режимах USB / Bluetooth-музыки / сторонних музыкальных приложений и т. п.: кратко нажмите кнопку, чтобы включить предыдущий трек (номер трека −1). Короткое нажатие кнопки в журнале вызовов Bluetooth и телефонной книге — выбор вверх. Короткое нажатие кнопки — воспроизведение следующего трека (номер трека +1). Короткое нажатие кнопки в журнале вызовов Bluetooth и телефонной книге — выбор вниз. В режиме меню комбинации приборов: нажатие кнопки — переключение пунктов меню первого уровня и их подменю влево. Нажатие кнопки — переключение пунктов меню первого уровня и их подменю вправо. Колёсико Регулировка громкости мультимедиа вне режима меню комбинации приборов: поверните колёсико вверх: громкость увеличивается по шагам до максимума. Прокрутка колёсика вниз: уменьшение громкости шагами до минимального значения. Нажатие колёсика вниз: отключение звука. В режиме меню приборной панели: Прокрутка колёсика вверх: выбор пункта меню второго/третьего уровня вверх. Прокрутка колёсика вниз: выбор пункта меню второго/третьего уровня вниз. Нажатие колёсика вниз: переход в меню следующего уровня для текущего пункта или подтверждение текущей настройки.

Внимание. После включения режима меню приборной панели звук мультимедийной системы отключён. Чтобы отрегулировать громкость мультимедийной системы, выйдите из режима меню приборной панели. Приборная панель / «Назад». Вне режима меню приборной панели нажатие кнопки приборной панели / «Назад» открывает меню приборной панели. В режиме меню приборной панели нажатие кнопки возвращает на предыдущий экран, а если предыдущего экрана нет — выходит из меню. На экране разговора по Bluetooth короткое нажатие завершает вызов. Кнопка телефона. Набор/ответ. (После нажатия этой кнопки звук аудиосистемы отключается.) Когда система находится на экране, не связанном с Bluetooth, и Bluetooth не подключён, короткое нажатие этой кнопки открывает главный экран выбора телефона; если Bluetooth подключён, система переходит на главный экран набора номера. Если на экране набора ввести номер телефона либо выбрать запись в журнале вызовов или телефонной книге, короткое нажатие выполняет набор. Если Bluetooth подключён, открыт главный экран набора номера и номер не введён, короткое нажатие этой кнопки сразу переходит к экрану исходящих вызовов в журнале вызовов, а повторное нажатие автоматически вызывает первую запись экрана исходящих вызовов. Интеллектуальный голосовой помощник. При нажатии этой кнопки экран мультимедийной системы переключается на страницу голосового помощника, что позволяет пользоваться голосовыми функциями. Повторное нажатие кнопки заново записывает голосовую команду. Кнопка звукового сигнала. При нажатии на область кнопки сигнала звучит клаксон, после отпускания клаксон перестаёт звучать. Внимание. Не нажимайте область кнопки сигнала длительное время — это легко может повредить клаксон. Полезный совет. Соблюдайте правила дорожного движения и пользуйтесь сигналом разумно.

Регулировка рулевого колеса. Ручная регулировка рулевого колеса*

Чтобы отрегулировать угол наклона или вылет рулевого колеса, удерживая рулевое колесо, выполните следующее: нажмите вниз рычаг регулировки рулевого колеса, установите рулевое колесо в нужное положение, затем верните рычаг в исходное положение. Полезный совет. Во время движения регулировать рулевое колесо запрещается — это может привести к неправильному управлению автомобилем и аварии. После регулировки рулевого колеса подвигайте его вверх-вниз и убедитесь, что оно надёжно зафиксировано. Настройка режима усилителя руля. Ощущение усиления руля у всех разное, и оценка и потребности у разных пользователей отличаются. В мультимедийной системе откройте «Настройки автомобиля» → «Регулировка комфорта при вождении» и выберите «Комфорт» или «Спорт». Полезный совет. Если при движении на высокой скорости руль кажется слишком лёгким, рекомендуем установить режим усилителя руля «Спорт».

3-4 Стеклоочистители

Переключатель стеклоочистителей. Положения «Авто» / прерывистый режим. Рычаг управляет стеклоочистителем и омывателем ветрового стекла; рычаг имеет пять положений:

В положениях низкой и высокой скорости стеклоочистители работают непрерывно.

Чтобы стеклоочиститель работал в режиме одиночного взмаха, нажмите кнопку на конце рычага до первого положения: стеклоочиститель будет работать на малой скорости, пока кнопка не будет отпущена. При включении автоматического стеклоочистителя в мультимедийной системе → «Настройки автомобиля» → «Комфорт» стеклоочиститель сделает один взмах, затем перейдёт в автоматический режим и будет работать в зависимости от интенсивности дождя. В автоматическом режиме стеклоочистителя можно прокруткой колёсика стеклоочистителя регулировать уровень автоматического режима. Предупреждение. Если питание находится в положении «OK» и стеклоочиститель включён в автоматический режим, прикосновение рукой или протирание тканью стекла над датчиком может привести к работе стеклоочистителя и стать причиной несчастного случая.

Предупреждение (продолжение). При мойке автомобиля, в сухой сезон или в бездождливую погоду отключайте автоматический режим стеклоочистителей, иначе они могут непреднамеренно включиться. Внимание. Если стеклоочистители остановились на полпути из-за снега и т. п., выключите их, остановите автомобиль в безопасном месте и удалите снег и другие посторонние предметы, чтобы стеклоочистители могли работать нормально. Во время снегопада из-за разной формы снежинок датчик дождя иногда не распознаёт их даже при касании снежинок, и стеклоочистители не работают должным образом. Когда снег растает, стеклоочистители могут автоматически включиться. Омыватель переднего ветрового стекла

Чтобы вымыть переднее ветровое стекло, нажмите кнопку на конце рычага до второго положения: омыватель непрерывно подаёт воду, затем начинают работать стеклоочистители. Если отпустить рычаг или удерживать его дольше 10 с, омыватель перестаёт подавать жидкость, и стеклоочистители, сделав 1–2 цикла, останавливаются. Внимание. Регулярно проверяйте щётки и удаляйте прилипшую к ним грязь. Если включить стеклоочистители сразу после начала дождя, вода вместе с грязью и пылью не только не очистит ветровое стекло, но и мгновенно ухудшит обзор, что влияет на безопасность движения. Используйте жидкость для очистки стёкол. Вода или другие виды моющих средств могут привести к повреждению электромотора омывателя. Стеклоочистители. Проверяйте состояние щёток стеклоочистителей не реже одного раза в шесть месяцев: нет ли трещин на резине или местного затвердевания. Если они обнаружены, щётки следует заменить, иначе при работе будут оставаться полосы или непротёртые места.

Внимание. Не открывайте передний багажник, пока рычаги стеклоочистителей подняты, иначе будут повреждены крышка переднего багажника и рычаги стеклоочистителей. Замена щёток стеклоочистителей. При питании автомобиля в положении «ON» или «OK» в мультимедийной системе откройте «Состояние автомобиля» → «Обслуживание» и включите функцию обслуживания стеклоочистителей: стеклоочистители поднимутся в верхнее положение и остановятся, что облегчает проверку и замену щёток; после обслуживания выключите эту функцию, и стеклоочистители вернутся в исходное положение. 1. Сначала поднимите рычаг стеклоочистителя со стороны водителя,

затем поднимите рычаг стеклоочистителя со стороны пассажира. 2. Нажмите кнопку фиксатора щётки. 3. Держась за защёлку щётки, снимите

щётку в показанном на рисунке направлении. 4. Новую щётку устанавливайте в порядке, обратном снятию. Внимание. Пока рычаг стеклоочистителя поднят, запрещается открывать передний багажник, иначе будут повреждены крышка переднего багажника и рычаг стеклоочистителя. После мойки автомобиля, опуская щётку стеклоочистителя, запрещается просто толкать рычаг, чтобы щётка ударилась о ветровое стекло. Запрещается сгибать щётку стеклоочистителя; во время работы стеклоочистителей запрещается препятствовать движению щёток.

3-5 Зеркала заднего вида

Наружные зеркала заднего вида. С помощью переключателя электропривода наружных зеркал водитель может

Отрегулируйте электрические наружные зеркала так, чтобы в зеркале едва была видна боковина автомобиля. Переключатель выбора — служит для выбора наружного зеркала заднего вида, которое нужно отрегулировать.

С усилием нажмите на внешний край наружного зеркала, чтобы корпус зеркала повернулся вокруг оси складывания до фиксации.

Внутреннее зеркало заднего вида. Внутреннее зеркало заднего вида с ручной защитой от ослепления. Внутреннее зеркало с ручной защитой от ослепления имеет два

режима работы: Обычный режим — установите рычаг в положение ①; в этом положении изображение в зеркале наиболее чёткое. Режим защиты от ослепления — установите рычаг в положение ②; в этом положении эффективно снижается слепящее действие фар идущих сзади автомобилей ночью. Учтите, что при снижении бликов чёткость обзора сзади может ухудшиться. Ручная регулировка внутреннего зеркала заднего вида. Поворачивайте внутреннее зеркало вверх-вниз и влево-вправо, чтобы установить его в

подходящее положение. Предупреждение. Отрегулируйте внутреннее зеркало заднего вида до начала движения. Избегайте регулировки зеркала во время движения, чтобы не отвлекать водителя и не стать причиной аварии. Не вешайте на внутреннее зеркало заднего вида тяжёлые предметы, не раскачивайте его и не дёргайте с силой.

Предупреждение (продолжение). При ручной регулировке внутреннего зеркала заднего вида, если оно заклинило, не регулируйте его с силой, чтобы зеркало не оторвалось.

3-6 Выключатели

Переключатели освещения. Автоматический свет, габаритные огни, ближний свет и задние противотуманные фонари включаются на центральном экране. Включать и выключать автоматический свет, габаритные огни, ближний свет и задние противотуманные фонари можно кнопкой освещения на нижней панели навигации центрального экрана. Либо в мультимедийной системе: «Настройки автомобиля» → «Освещение и атмосфера» включите или выключите автоматический свет, габаритные огни, ближний свет, задние противотуманные фонари. Левый и правый указатели поворота

Левый и правый указатели поворота включаются и выключаются перемещением рычага света вверх-вниз: перемещение вверх включает правый указатель поворота, вниз — левый. Мигание дальним светом и дальний свет

Мигание фарами и дальний свет включаются и выключаются перемещением рычага освещения вперёд и назад: вперёд — включается дальний свет, назад — включается мигание фарами. Полезный совет. Комбинированный датчик расположен в верхней части ветрового стекла; не закрывайте датчик и не допускайте попадания на него жидкостей. Функция автоматического выключения света. Условие включения функции автоматического выключения света: функция запускается, когда питание переключается из состояния «запуск» в состояние «остановка». После запуска функции автоматического выключения света, если левая передняя дверь закрыта, через 10 с функция автоматически выключит включённые фары, габаритные огни, задние противотуманные фонари и дальний свет.

После запуска функции автоматического выключения света, если левая передняя дверь открыта, через 10 мин функция автоматически выключит включённые фары, габаритные огни, задние противотуманные фонари и дальний свет. Если после автоматического выключения положение переключателя света изменилось, огни включаются в соответствии с новым положением, и если условие запуска функции автоматического выключения света по-прежнему выполняется, функция запускается снова. Завершение функции автоматического выключения света: после включения питания автомобиля функция завершается, и переключателем света можно пользоваться как обычно. Если функция автоматического выключения света выключила огни и автомобиль перешёл в охранный режим, то после снятия с охраны погашенные огни снова автоматически загорятся. Если левая передняя дверь не открыта, функция автоматического выключения света снова выключит огни через 10 с. Если дверь открыта, функция выключит огни через 10 мин. Функция задержки освещения. Освещение «провожающий свет»: в мультимедийной системе откройте «Настройки автомобиля» → «Освещение и атмосфера» → «Задержка освещения при уходе из дома» и задайте время; по умолчанию 10 с. Когда пользователь выключает питание в положение «OFF», запирает четыре двери и пытается отойти от автомобиля, соответствующие огни продолжают гореть 10 с (или заданное вами время). Освещение «встречающий свет»: в мультимедийной системе откройте «Настройки автомобиля» → «Освещение и атмосфера» → «Задержка освещения при подходе к дому» и задайте время; по умолчанию 10 с. Когда пользователь отпирает автомобиль и пытается приблизиться к нему, соответствующие огни горят 10 с (или заданное вами время). Регулировка высоты фар. В мультимедийной системе нажмите «Настройки автомобиля» → «Освещение и атмосфера» и откройте экран «Регулировка высоты фар». Заводская настройка по умолчанию — максимальная высота, положение 0. Блок переключателей двери водителя. Переключатели на каждой двери управляют стеклоподъёмником. Питание должно быть в положении «ON» или в пределах времени задержки отключения после «OFF». Переключатель электростеклоподъёмников. Когда питание автомобиля в положении «OK», переключатель управления стеклом водителя управляет подъёмом и опусканием стекла двери водителя. После отключения питания автомобиля в положение «OFF» подъём и опускание электростеклоподъёмников не работают.

Выключатель стеклоподъёмника на стороне водителя

Переключатель управления стёклами имеет 2 положения, как показано на рисунках ① и ②. Ручное управление. Нажмите переключатель стеклоподъёмника до положения ① и удерживайте (в моделях без функции защиты от защемления просто нажмите переключатель и удерживайте) — стекло опускается, при отпускании останавливается; потяните переключатель вверх до положения ① и удерживайте (в моделях без функции защиты от защемления просто потяните переключатель вверх и удерживайте) — стекло поднимается, при отпускании останавливается. Автоматический подъём/опускание. Нажмите переключатель до положения ② и отпустите — стекло автоматически опускается; потяните переключатель вверх до положения ② и отпустите — стекло автоматически поднимается. Функция защиты от защемления. Если при подъёме стекла зажат человек или предмет, стекло останавливает подъём и автоматически опускается на некоторое расстояние. Полезный совет. Не защемляйте нарочно части тела, чтобы проверить функцию защиты от защемления. Если предмет оказался зажат непосредственно перед полным закрыванием стекла, функция защиты от защемления может не сработать. Нарушение функций автоматического подъёма стекла и защиты от защемления. Если индикатор работы стеклоподъёмника мигает, стекло автоматически поднимается, а защита от защемления не работает, эту функцию можно восстановить следующим способом. Потяните переключатель стеклоподъёмника вверх в положение ручного подъёма и удерживайте, пока стекло не поднимется до самого верха и не упрётся в верхнем положении (стопорение на 400 мс); индикатор на переключателе стеклоподъёмника сменит мигание на постоянное свечение, что означает завершение инициализации. Модуль защиты от защемления будет выполнять все функции, кроме функции мягкой остановки при опускании. После того как стекло дойдёт вниз и упрётся (400 мс), функция мягкой остановки при опускании станет доступна. Функция задержки

После отключения питания, если передняя дверь не открывалась, переключатель стеклоподъёмника работает с задержкой 10 мин, и можно продолжать поднимать и опускать стёкла. Если за это время открыть переднюю дверь, задержка отменяется, и управлять стеклоподъёмниками переключателями уже нельзя. Предупреждение. При закрывании электростеклоподъёмника не держите руки над стеклом, чтобы не защемить руку пассажира и не причинить крайне серьёзную травму. Переключатель центрального замка. На двери водителя есть переключатели электрического замка двери. Эти

два переключателя позволяют запереть или отпереть все двери. ① Запирание. При нажатии кнопки «Запереть центральный замок» замки четырёх дверей запираются одновременно. ② Отпирание. При нажатии кнопки «Отпереть центральный замок» замки четырёх дверей отпираются одновременно. Переключатель управления стеклом пассажира. Когда питание автомобиля в положении «OK», переключатели управления стёклами правой передней и

задних дверей управляют подъёмом и опусканием стёкол правой передней и задних дверей соответственно.

Кнопка аварийной сигнализации. При нажатии кнопки все указатели поворота

начинают мигать, индикаторы поворота на приборной панели мигают синхронно; повторное нажатие кнопки прекращает мигание. Переключатель освещения салона. Передний/задний плафоны. Переключатель переднего плафона

Когда питание автомобиля не в положении «OFF» и переключатель режима «DOOR» включён, касание выключателя при открытой двери переключает плафон между высокой и низкой яркостью, но не выключает его; когда питание автомобиля в положении «OFF» и переключатель режима «DOOR» включён, плафон гаснет через некоторое время после открывания двери. Если за это время выполнялись другие действия, отсчёт времени начинается заново. (Переключатель режима «DOOR» можно включить или выключить, потянув вниз верхнюю строку состояния мультимедийной системы и открыв интерфейс «Быстрые функции».)

Атмосферное освещение* Пользователь может на мультимедийной системе в разделе «Настройки автомобиля» → «Освещение и атмосфера» открыть интерфейс настроек, где можно управлять яркостью, цветом и зоной атмосферного освещения. Яркость атмосферного освещения имеет ступени 0–5; ступень 0 — атмосферное освещение выключено.
