Перевод оригинальной сервисной инструкции BYD (кит. “制动片厚度的检查”).
– Фонарик
– Щуп (измерительная линейка) для тормозных колодок
⚠ ВНИМАНИЕ
В состав материала тормозных колодок входят вредные вещества — избегайте вдыхания пыли от тормозных колодок.
Запрещается использовать щётку для очистки пыли от тормозных колодок в соответствующих местах — используйте только вакуумный пылесос.
ℹ СОВЕТ
Способ проверки внутренних и наружных тормозных колодок передних/задних колёс одинаков.
Для некоторых моделей из-за геометрии колёсного диска может быть затруднительно оценить или измерить остаточную толщину тормозной колодки. В этом случае необходимо снять колесо в сборе, чтобы точнее оценить или измерить остаточную толщину колодки.
Толщину колодки можно измерить щупом для тормозных колодок; также можно проверить визуально — в качестве вспомогательного инструмента можно использовать небольшое зеркало.
При необходимости снимите колесо в сборе.
Если имеется покупной (специальный) инструмент, позволяющий проверить без снятия колеса в сборе, следует отдать предпочтение ему.
1. Проверьте толщину «a» внутренней и наружной тормозных колодок.
Толщина передней тормозной колодки «a»
Номинальная толщина | 10,5 мм (плавающий суппорт) / 9,85 мм (фиксированный суппорт) |
Предел износа | 2,5 мм (плавающий суппорт) / 2,75 мм (фиксированный суппорт) |
Толщина задней тормозной колодки «a»
Номинальная толщина | 6,5 мм |
Предел износа | 2,5 мм |
⚠ ВНИМАНИЕ
Толщина тормозной колодки указана «без учёта» опорной пластины (бэкплейта).
Когда толщина тормозной колодки (без учёта опорной пластины) достигает 2,5 мм, колодка достигла предела износа и подлежит обязательной замене.

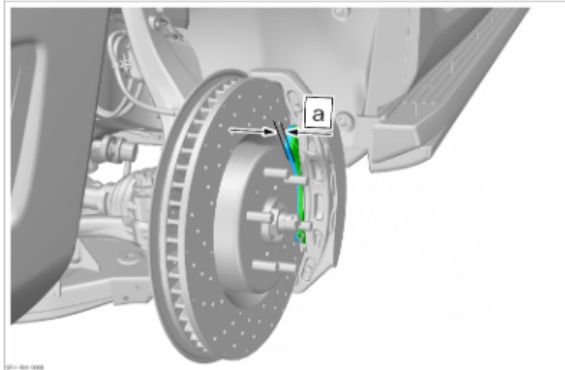

Точка измерения толщины тормозной колодки «a»
ℹ СОВЕТ
Если требуется заменить колодки дискового тормоза, дополнительно необходимо проверить степень износа тормозного диска! При необходимости выполните соответствующую проверку (см. раздел «Проверка тормозного диска»).
Если толщина тормозной колодки меньше предела износа, необходимо заменить весь комплект тормозных колодок.
2. Если требуется замена, оформите новый наряд-заказ на работы.
