Перевод оригинальной сервисной инструкции BYD (кит. “制动液的更换”).
Периодичность замены: каждые 24 месяца или 40 000 км (по общему пробегу).
⚠ ПРЕДУПРЕЖДЕНИЕ
Не смешивайте тормозную жидкость с жидкостями на основе минерального масла (моторное масло, бензин, чистящие средства) — минеральное масло повреждает уплотнения и резиновые шланги тормозной системы.
Тормозная жидкость токсична. Кроме того, она агрессивна и не должна контактировать с лакокрасочным покрытием.
Тормозная жидкость гигроскопична — она поглощает влагу из окружающей среды, поэтому должна храниться в герметичной таре.
Заранее примите меры защиты и собирайте возможные разливы тормозной жидкости; вблизи электрооборудования запрещено смывать пролившуюся тормозную жидкость большим количеством воды.
Строго соблюдайте местные нормы утилизации отходов!
⚠ ВНИМАНИЕ
При заправке следите, чтобы тормозная жидкость не попала в подкапотное пространство.
Случайно пролитая тормозная жидкость может повредить компоненты в моторном отсеке.
⚠ ВНИМАНИЕ
Если уровень тормозной жидкости опустился ниже отметки «MIN», перед доливкой необходимо проверить систему на утечки и при необходимости выполнить ремонт.
ℹ СОВЕТ
Ниже приведён традиционный способ замены. Если у дилера имеется «оборудование для замены тормозной жидкости», следует отдать предпочтение ему и действовать согласно инструкции к этому оборудованию.
– Ёмкость для сбора тормозной жидкости
– Тестер (щуп) для проверки тормозной жидкости
1. Переведите питание автомобиля в положение OK.
2. С помощью VDS переведите блок интеллектуальной электроусиленной тормозной системы в «режим установки».
3. Снимите колесо в сборе. См. раздел «Снятие/установка колеса в сборе».
4. Поверните крышку бачка тормозной жидкости против часовой стрелки и снимите её.

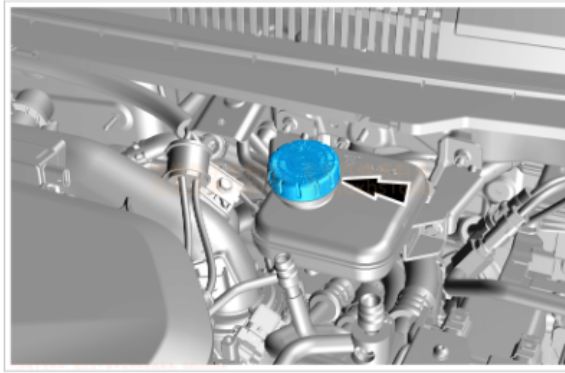

Крышка бачка тормозной жидкости
5. Откачайте старую тормозную жидкость из бачка.
⚠ ВНИМАНИЕ
Не извлекайте сетчатый фильтр из бачка тормозной жидкости.
При откачивании не допускайте, чтобы тормозная жидкость продолжала вытекать через сетку (уровень жидкости в бачке должен совпадать с нижним краем сетки).
В бачке необходимо оставить небольшое количество тормозной жидкости, чтобы в тормозную магистраль не попал воздух.

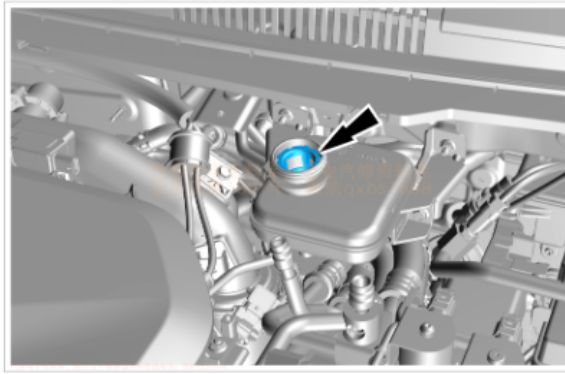

Откачивание старой тормозной жидкости
6. Откройте пылезащитный колпачок штуцера для прокачки.

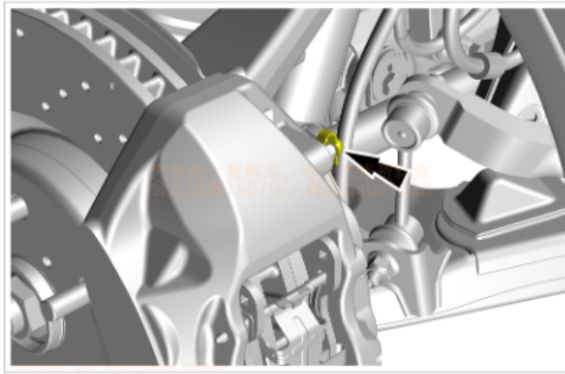

Штуцер для прокачки тормозов
7. Установите прозрачный шланг ёмкости для сбора жидкости на штуцер для прокачки.
ℹ СОВЕТ
Чтобы в тормозную систему не попал воздух, шланг для прокачки должен быть плотно закреплён на штуцере.

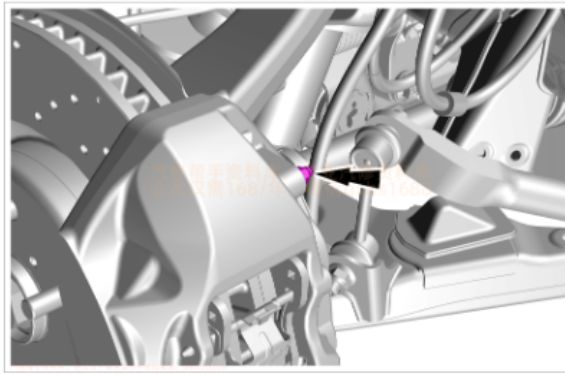

Шланг, установленный на штуцер для прокачки
8. Ослабьте болт прокачки; помощник должен нажать педаль тормоза до упора (в крайнее нижнее положение) и удерживать, пока тормозная жидкость не перестанет вытекать; затем затяните болт прокачки и отпустите педаль тормоза.

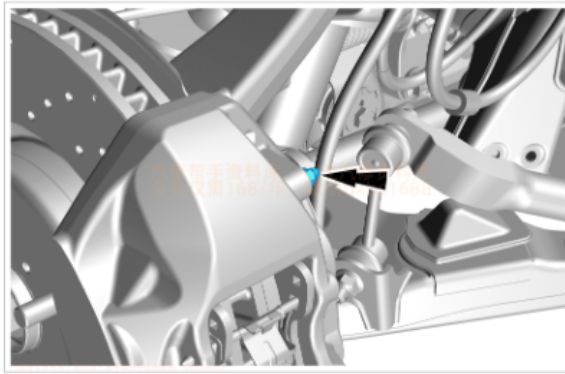

Прокачка тормозного механизма
9. Повторяйте предыдущий шаг, пока не пойдёт чистая (прозрачная) тормозная жидкость.
⚠ ВНИМАНИЕ
В процессе прокачки постоянно доливайте тормозную жидкость в бачок, не допуская падения уровня ниже отметки «MIN».
Уровень тормозной жидкости в бачке должен постоянно быть достаточным, чтобы в тормозную систему не попадал воздух.
10. Отсоедините прозрачный шланг (со стороны ёмкости для сбора жидкости), поместите его в чистую тару, ослабьте болт прокачки, отберите небольшое количество тормозной жидкости, затем затяните болт прокачки.
11. Проверьте содержание воды в тормозной жидкости тестером; если результат показывает, что вода в жидкости отсутствует, замена жидкости на этом колесе завершена.
12. Повторите указанные операции по очереди для заднего левого, переднего левого, переднего правого и заднего правого колеса.
13. Выполните прокачку тормозной системы (сухую прокачку). См. раздел «Прокачка тормозной системы».
14. Установите колесо в сборе. См. раздел «Снятие/установка колеса в сборе».
15. Откачайте излишек тормозной жидкости из бачка, чтобы максимальный уровень совпадал с отметкой «MAX» бачка.
16. Удалите пролившуюся тормозную жидкость.
17. Установите крышку бачка тормозной жидкости.
18. После завершения замены выполните тест-драйв и проверку, убедитесь, что тормозная система функционирует нормально и нет утечек тормозной жидкости.
