Гибридная система, зарядка и аккумуляторы
1-4 Режимы работы
Введение в работу системы с двумя режимами
EV — чисто электрический режим
В режиме чистого электропривода аккумуляторная батарея питает двигатель,
Важное замечание
В таких условиях, как быстрое ускорение, превышение скорости, подъем в гору, высокие или низкие температуры, а также низкий заряд аккумуляторной батареи, автомобиль может автоматически переключиться в режим «HEV». Для продолжения движения в режиме «EV» необходимо вручную переключиться обратно, когда будут выполнены условия для работы в режиме EV. В периоды чрезмерно высоких или низких температур рекомендуется продолжать использовать режим «HEV».
HEV — режим работы с двойным режимом питания
В режиме HEV двигатель остается неактивным при высоком заряде аккумулятора или низкой потребности в мощности, отдавая приоритет чистому электрическому приводу, как показано на схеме работы в чисто электрическом режиме.
В режиме HEV, когда заряд батареи низкий или требуется высокая мощность, двигатель запускается и переходит в последовательный режим для удовлетворения требований к мощности.
В режиме HEV двигатель генерирует
электроэнергию для зарядки аккумулятора и питания электродвигателя.
В режиме HEV двигатель генерирует электроэнергию, а аккумулятор разряжается для питания электродвигателя.
экономию топлива.
Режим HEV: двигатель и мотор работают одновременно.

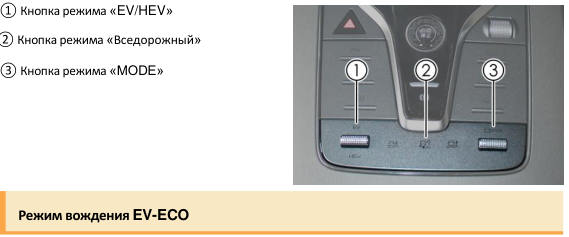

Выбор режима работы двухрежимной системы
Сдвиньте кнопку «EV» вперед; индикатор EV на приборной панели загорится, указывая, что автомобиль находится в режиме EV. Непрерывно сдвигайте кнопку «MODE», пока индикатор ECO на приборной панели не загорится, переходя в режим ECO для максимальной экономии энергии.
Нажмите кнопку «EV» вперед, чтобы загорелся индикатор EV на приборной панели, указывающий, что автомобиль находится в режиме EV. Непрерывно нажимайте кнопку «MODE», пока на приборной панели не загорится индикатор SPORT, чтобы перейти в режим SPORT, обеспечивающий повышенную мощность.
Режим вождения HEV-ECO
Нажмите кнопку «HEV» назад, чтобы загорелся индикатор HEV на приборной панели, указывающий, что автомобиль находится в режиме HEV. Нажмите и удерживайте кнопку «MODE», пока на приборной панели не загорится индикатор ECO, что означает переход в режим ECO для оптимальной экономии топлива.
Режим вождения HEV-NORMAL
Сдвиньте кнопку «HEV» назад, чтобы загорелся индикатор HEV на приборной панели, указывающий, что автомобиль находится в режиме HEV. Непрерывно сдвигайте кнопку «MODE», пока на приборной панели не загорится индикатор NORMAL, чтобы перейти в нормальный режим, обеспечивающий оптимальный комфорт при сохранении топливной экономичности.
Режим вождения HEV-SPORT
Сдвиньте кнопку «HEV» назад; индикатор HEV на приборной панели загорится, указывая, что автомобиль находится в режиме HEV. Непрерывно нажимайте кнопку «MODE», пока индикатор SPORT на приборной панели не загорится, перейдя в режим SPORT для оптимальной подачи мощности.
Режим вождения MAX EV
MAX EV удовлетворяет требования водителя к «непрерывной работе на электротяге без расхода бензина», максимально увеличивая возможности автомобиля по движению исключительно на электротяге.
Чтобы активировать режим MAX EV при достаточном заряде аккумулятора, нажмите и удерживайте кнопку «EV» в течение примерно 3 секунд, пока индикатор EV на приборной панели не загорится синим цветом. В этом режиме мощность двигателя ограничена. Когда заряд аккумулятора снизится до низкого уровня, автомобиль автоматически переключится в режим «HEV-ECO».
Режим «Песок»
Нажмите переключатель режима «Песок», чтобы активировать этот режим для песчаной местности. Нажмите его еще раз, чтобы отключить.
Режим «Снег»
Водитель нажимает переключатель режима «Снег», чтобы выбрать режим «Снег». Повторное нажатие переключателя режима выводит из режима «Снег». Этот режим подходит для скользких поверхностей, таких как снег.
Режим «Грязь»
Водитель нажимает переключатель режима «Грязь», чтобы выбрать режим «Грязь». Повторное нажатие переключателя режима «Грязь» выводит из режима «Грязь». Этот режим подходит для скользких поверхностей, таких как грязевая местность.
Примечания по эксплуатации системы с двумя режимами
Когда автомобиль работает в комбинированном режиме на бензине и электроэнергии, обратите особое
внимание на следующее
В условиях низких температур производительность аккумулятора может снизиться. Чтобы предотвратить повреждение аккумулятора, могут возникнуть следующие условия:
При низких температурах автомобиль ограничивает зарядку, разрядку и емкость аккумулятора.
Зарядка недоступна при температуре ниже -30 °C или выше 60 °C.
Автомобиль не может разряжаться при температуре ниже -35 °C или выше 60 °C.
Рекомендуется эксплуатировать автомобиль в условиях, когда температура выше 20 °C. Если вы столкнулись с вышеуказанными экстремальными условиями, рекомендуется использовать двигатель для привода автомобиля.
Оптимальная рабочая температура аккумулятора составляет 25 °C. При чрезмерно высоких или низких температурах аккумулятор ограничивает выходную мощность, а также сокращается запас хода на электротяге. Внимание: высоковольтные и высокотемпературные компоненты Автомобиль оснащен оранжевыми кабелями, подключенными к аккумуляторной батарее и другим высоковольтным компонентам.
Предупреждение
Не прикасайтесь и не соприкасайтесь с оранжевыми кабелями или клеммами аккумуляторной батареи. Поражение электрическим током может привести к серьезным травмам или даже к летальному исходу. Пожалуйста, прочтите все предупреждающие надписи.
Двигатель, радиатор охлаждающей жидкости и некоторые другие компоненты достигают
высоких температур во время работы. Эти детали обозначены предупреждающими надписями. Внимательно прочтите и соблюдайте инструкции на этих предупреждающих надписях.
Предупреждение
Ни в коем случае не разбирайте и не демонтируйте высоковольтные компоненты, так как это может привести к серьезным травмам или даже угрожать жизни. В случае столкновения, попадания воды или любой другой ситуации, которая может привести к повреждению высоковольтной системы, рекомендуется обратиться в авторизованный сервисный центр BYD, чтобы избежать риска поражения электрическим током. Если на автомобиле отображается предупреждение об утечке тока или если авторизованный сервисный центр BYD диагностирует утечку тока, немедленно прекратите использование автомобиля, чтобы избежать риска поражения электрическим током. Никогда не прикасайтесь к высоковольтным компонентам, чтобы избежать поражения электрическим током в результате неправильного обращения, которое может привести к серьезным травмам или даже смерти.
Поскольку автомобиль работает как на бензиновом, так и на электрическом двигателе, из
моторного отсека может быть слышен шум двигателя.
Во время запуска или выключения автомобиля могут быть слышны звуки, исходящие от высоковольтных компонентов под панелью приборов (звук включения или выключения контакторов). Это не является неисправностью.
Если индикатор «OK» горит, автомобиль готов к движению, даже если бензиновый двигатель не запущен (работает исключительно на электромоторе).
При парковке убедитесь, что кнопка селектора передач «P» нажата. В положении «P» или «N», если SOC упадет ниже определенного уровня, двигатель может начать заряжать аккумуляторную батарею. Если селектор передач остается в положении «N», «R» или «D» в течение длительного времени, может сработать предупреждение о заклинивании рычага переключения передач. Поэтому после завершения выбора передачи убедитесь, что
отпустить рычаг переключения передач. При выходе из автомобиля убедитесь, что включен электронный стояночный тормоз, нажмите кнопку переключения передач «P», извлеките ключ и заприте все двери.
Если стартерная батарея полностью разрядилась, и автомобиль невозможно завести даже с помощью внешнего источника питания 12 В, обратитесь в авторизованный сервисный центр BYD.
Предупреждение
При выходе из автомобиля убедитесь, что силовая передача выключена. При выходе из автомобиля убедитесь, что кнопка передачи «P» нажата, так как автомобиль может работать на низких оборотах (двигатель может приводить в движение автомобиль) даже при включенном индикаторе «OK» и выключенном двигателе. Когда индикатор «OK» горит, если переключатель передач переведен в положение «R» или «D» без нажатия педали тормоза, автомобиль может двигаться на низкой скорости. Будьте осторожны.
Для ремонта или технического обслуживания автомобиля рекомендуется обращаться в авторизованный
сервисный центр BYD.
Если автомобиль стал неремонтопригодным в результате аварии или по другой причине, рекомендуется обратиться в авторизованный сервисный центр BYD.
Поскольку в автомобиле используется герметичная гибридная стартерная батарея, при утилизации автомобиля рекомендуется обратиться в авторизованный сервисный центр BYD.
Предупреждение
В случае аварии выполните следующие действия, чтобы снизить риск утечки высоковольтного электричества.
Переместите автомобиль в безопасное место.
Нажмите педаль тормоза и нажмите переключатель электронного стояночного тормоза.
Нажмите кнопку селектора передач «P», чтобы остановить работу двухрежимной системы.
Если автомобиль получил значительные повреждения, существует риск поражения электрическим током. Чтобы избежать поражения электрическим током, не прикасайтесь к высоковольтным компонентам (таким как аккумуляторная батарея) или кабелям, подключенным к этим компонентам (оранжевого цвета). Если внутри или снаружи автомобиля имеются оголенные провода, не прикасайтесь к ним, чтобы избежать поражения электрическим током. Если жидкость протекла или попала на определенные компоненты автомобиля, не прикасайтесь к ней, так как это может быть электролит из железного аккумулятора стартера. Если жидкость попала на кожу или в глаза, немедленно промойте их большим количеством воды (желательно раствором борной кислоты) и немедленно обратитесь за медицинской помощью, чтобы предотвратить серьезные травмы. Если автомобиль загорелся, тушите огонь с помощью огнетушителя, специально предназначенного для тушения электрических пожаров. Использование небольшого количества воды может быть опасным, поэтому используйте значительный объем воды (например, из пожарного гидранта) или дождитесь прибытия пожарных. Если автомобиль необходимо буксировать, используйте метод с подъемом всех четырех колес. Если колеса остаются в контакте с землей во время буксировки, двигатель может продолжать генерировать электричество, что может привести к поражению электрическим током.
4-1 Инструкции по зарядке/разрядке
123 Инструкции по зарядке Предупреждение о безопасности при зарядке Несовершеннолетние лица не должны выполнять операции по зарядке или прикасаться к зарядному оборудованию.
Зарядные пистолеты являются высоковольтными электрическими устройствами; во время зарядки не допускайте приближения несовершеннолетних лиц.
Заряжайте в относительно безопасной среде, избегая мест с опасными химическими веществами, открытым огнем, источниками тепла, молниями или легковоспламеняющимися/взрывоопасными материалами.
Используйте зарядное оборудование для электромобилей, соответствующее действующим национальным стандартам:
Не модифицируйте, не разбирайте и не ремонтируйте зарядное оборудование или связанные с ним порты, так как это может привести к сбоям в зарядке и создать угрозу возгорания.
Использование несоответствующих стандартам продуктов строго запрещено.
Категорически запрещается работать с мокрыми руками или прикасаться к открытым металлическим частям зарядного порта или розетки, так как это может привести к поражению электрическим током или травмам.
Если во время зарядки возникнут какие-либо аномалии, такие как необычный запах или дым, исходящий от автомобиля или зарядного оборудования, немедленно прекратите зарядку и обратитесь в авторизованный сервисный центр BYD.
Чтобы не повредить автомобиль во время зарядки, не трясите зарядный пистолет, так как это может повредить зарядный порт автомобиля.
Во время зарядки строго запрещается проводить техническое обслуживание автомобиля.
Перед началом движения убедитесь, что зарядное/разрядное оборудование отключено, а крышка зарядного порта закрыта.
Во время зарядки постоянным током* держите защитную крышку порта зарядки переменным током закрытой; во время зарядки переменным током держите защитную крышку порта зарядки постоянным током закрытой.
Перед зарядкой убедитесь, что в зарядных портах автомобиля, блоке питания или зарядном оборудовании нет воды или посторонних предметов. Убедитесь, что металлические клеммы не имеют признаков повреждения, износа или коррозии из-за ржавчины. Если такие признаки обнаружены, не проводите зарядку.
Во избежание серьезных травм соблюдайте следующие меры предосторожности во время зарядки автомобиля:
Не прикасайтесь к металлическим соединениям порта зарядки, разъема зарядки или вилки.
Во время грозы воздержитесь от зарядки автомобиля или прикосновения к нему. Удар молнии может повредить зарядное устройство или привести к травмам.
Если вы используете какие-либо медицинские электронные устройства, такие как имплантируемые кардиостимуляторы или имплантируемые кардиовертеры-дефибрилляторы, перед началом зарядки проконсультируйтесь с производителем устройства относительно влияния зарядки. Зарядка может повлиять на работу медицинских электронных устройств и привести к серьезным травмам или смерти.
Меры
предосторожности
Зарядка переменным и постоянным током* возможна в любом режиме питания. В целях безопасности перед зарядкой рекомендуется перевести питание в положение OFF. Во время зарядки автомобиль не может перейти в положение при зарядке «OK».
Чтобы предотвратить неисправность крышки зарядного порта, избегайте ее многократного открывания и закрывания.
Рекомендуется, чтобы интервал между открыванием и закрыванием крышки зарядного порта был >1 секунды.
В случае кратковременного отключения внешней сети с последующим восстановлением питания оригинальное зарядное устройство автоматически возобновит зарядку без необходимости повторного подключения.
Если крышка зарядного порта или зарядный пистолет замерзли из-за погодных условий, разморозьте их перед эксплуатацией. Ни в коем случае не открывайте крышку зарядного порта с усилием и не снимайте зарядный пистолет с усилием.
Чтобы предотвратить повреждение зарядного оборудования (меры предосторожности при использовании зарядного оборудования):
Перед запуском автомобиля убедитесь, что зарядное устройство отключено. Невыполнение этого требования может привести к включению автомобилем передачи «OK» и его работе при неполном вставлении зарядного пистолета, что может привести к повреждению как зарядного устройства, так и автомобиля.
Не закрывайте крышку зарядного порта, когда защитная заслонка открыта.
Не тяните и не скручивайте зарядный кабель с чрезмерной силой.
Избегайте ударов по зарядному оборудованию, чтобы предотвратить механические повреждения в результате падений, столкновений или воздействия внешних сил.
Не храните и не используйте зарядное устройство в условиях, когда температура превышает 50 °C.
Не размещайте зарядное устройство вблизи обогревателей или других источников тепла.
Меры предосторожности перед зарядкой:
После разблокировки крышки зарядного порта откройте крышку. Возьмите зарядный пистолет, совместите его с зарядным портом и вставьте полностью, чтобы обеспечить надлежащее соединение.
Обратите внимание во время зарядки:
Во время зарядки можно использовать кондиционер, но это снизит мощность зарядки.
Рекомендуется парковать автомобиль в хорошо проветриваемом месте, убедившись, что ничего не препятствует прохождению в передней части автомобиля на расстоянии полуметра.
Когда система подогрева аккумулятора активируется, на панели приборов могут отображаться временные колебания мощности зарядки, что является нормальным явлением.
На панели приборов будет отображаться примерное время, оставшееся до полной зарядки. Отклонения в этом расчете, обусловленные температурой, состоянием аккумулятора, зарядной инфраструктурой и т. д., являются нормальным явлением.
Может активироваться охлаждение аккумулятора, при этом такие компоненты, как компрессор и вентилятор, будут работать по мере необходимости. Это может вызвать некоторый шум в переднем отсеке, что является нормальным явлением.
125 Для увеличения срока службы аккумулятора перед завершением полной зарядки активируется балансировка аккумулятора, что может увеличить общую продолжительность зарядки.
Во время зарядки постоянным током* рекомендуется заряжать аккумулятор до 80–90 % емкости; если позволяет время, можно выполнить полную зарядку.
По завершении зарядки обратите внимание на следующее:
Сначала остановите зарядку и убедитесь, что порт зарядки разблокирован.
Крепко держите зарядный пистолет и нажмите кнопку на пистолете, снимая его.
После завершения зарядки разблокируйте порт перед извлечением зарядного адаптера.
После извлечения зарядного пистолета убедитесь, что защитная крышка зарядного порта и крышка зарядного порта плотно закрыты, чтобы предотвратить попадание воды или посторонних предметов в зарядный порт, что может повлиять на нормальную работу.
На производительность зарядки автомобиля может повлиять чрезмерно низкая или высокая температура аккумулятора.
При зарядке при низкой температуре система терморегулирования аккумулятора может улучшить зарядку в холодную погоду, однако это увеличит время зарядки и потребление энергии для обогрева — оба явления являются нормальными.
В более холодных северных регионах пользователям рекомендуется заряжать аккумулятор в помещении с отоплением.
В более теплых южных регионах рекомендуется заряжать автомобиль в затененном, хорошо вентилируемом месте.
Для улучшения качества вождения мы рекомендуем следующее:
Когда индикатор SOC на приборной панели достигает красной зоны, это означает, что аккумуляторная батарея почти разряжена. Пожалуйста, незамедлительно зарядите ее.
Для оптимальной эффективности зарядки рекомендуется заряжать аккумулятор сразу после использования.
Под домашней портативной зарядкой от сети переменного тока понимается зарядка с помощью зарядного разъема переменного тока, входящего в комплект автомобиля. Рекомендуется использовать специальную цепь переменного тока и розетку с номинальными характеристиками 220 В, 50 Гц и 10 А. Специальная цепь предотвращает повреждение цепи или срабатывание автоматического выключателя из-за высокого энергопотребления во время зарядки аккумулятора. Неиспользование специальной цепи может повлиять на нормальную работу других устройств, подключенных к этой цепи.
Если автомобиль не используется в течение длительного времени, рекомендуется заряжать его не реже одного раза в месяц.
Рекомендации по использованию портативного разъема для зарядки переменным током: При прекращении зарядки сначала отсоедините штекер автомобиля от зарядного устройства, а затем отсоедините штекер источника питания.
Общая диагностика неисправностей зарядки
Состояние неисправности
Возможные причины
Решение
Невозможно заряжать: физическое соединение установлено, зарядка начата
Недостаточный баланс на платежной карте или неисправность зарядной станции
Проверьте баланс карты или обратитесь к персоналу станции для решения проблемы.
Разъем зарядного устройства переменного тока не подключен должным образом
Убедитесь, что переключатель зарядного пистолета полностью зафиксирован. Обратите внимание, что штекеры зарядного оборудования различаются по длине и положению разъема.
Слишком разряженный стартерный аккумулятор 12 В
Подключитесь к источнику питания 12 В от другого автомобиля. После запуска автомобиля стартерная батарея зарядится.
Стандартная розетка 220 В, 50 Гц, 10 А Заземленная розетка без питания
Убедитесь, что источник питания не отключился из-за защиты от перегрузки. Переключитесь на альтернативную розетку для использования.
Неисправность автомобиля или устройства подключения к сети переменного тока
Если на приборной панели загорелся индикатор неисправности силовой передачи или появилось сообщение о неисправности системы зарядки, немедленно прекратите зарядку и обратитесь в авторизованный сервисный центр BYD.
Когда температура аккумуляторной батареи слишком низкая или слишком высокая
Перед зарядкой дайте аккумуляторной батарее нагреться или остыть. Поставьте автомобиль в помещение с подходящей температурой и начните зарядку после того, как температура нормализуется.
Аккумуляторная батарея полностью заряжена
Зарядка автоматически прекращается, когда аккумуляторная батарея полностью заряжена.
Прерывание зарядки в процессе
Зарядный кабель не подключен полностью
Убедитесь, что кабель зарядного разъема не ослаблен.
После восстановления питания в течение определенного периода времени подключите зарядный разъем повторно, чтобы возобновить зарядку.
Температура аккумуляторной батареи слишком высокая
Зарядка автоматически прекращается; перед возобновлением зарядки дайте батарее остыть.
Неисправность автомобиля или зарядной станции
Убедитесь, что на зарядной станции или автомобиле не отображается индикация неисправности. Рекомендуется обратиться в авторизованный сервисный центр BYD.
Процедура зарядки Проверки перед зарядкой:
Убедитесь, что в оборудовании электропитания, зарядном пистолете, зарядном порте или зарядных разъемах нет никаких неисправностей, таких как износ кабеля, коррозия порта, повреждение корпуса или посторонние предметы в портах.
Если металлические контакты штекера/розетки источника питания или зарядного пистолета/порта повреждены или ослаблены из-за ржавчины, коррозии или следов ожогов.
127 Если зарядный пистолет/порт или вилка/розетка источника питания имеют видимые загрязнения или влагу, протрите их сухой чистой тканью, чтобы убедиться, что точки соединения сухие и чистые.
В случае возникновения любой из вышеперечисленных ситуаций зарядка должна быть запрещена, чтобы предотвратить короткое замыкание или поражение электрическим током, которые могут привести к травмам.
При зарядке во время дождя следует позаботиться о защите зарядного оборудования от попадания воды.
Портативная зарядка от сети переменного тока* 1. Описание устройства
Это устройство состоит из штепсельной вилки, соответствующей национальным стандартам, зарядного пистолета переменного тока, защитного чехла для зарядного пистолета, зарядного кабеля и функционального блока, которые в совокупности называются автомобильным зарядным устройством. Штепсельная вилка подключается к стандартной бытовой розетке, а зарядный пистолет переменного тока подключается к зарядному порту переменного тока автомобиля.
Розетка для подключения источника питания должна быть бытовой розеткой, соответствующей национальным стандартам, чтобы предотвратить повреждение цепи и срабатывание автоматического выключателя из-за зарядки с высокой мощностью, что может повлиять на нормальную работу других приборов.
Рекомендуется использовать специальную цепь переменного тока 220 В, 10 А и розетку.
Время зарядки: см. уведомление о времени зарядки на приборной панели.
Предупреждение
Максимальная рабочая температура окружающей среды: 50 °C. Когда устройство не используется, храните его в прохладном сухом месте. Во время зарядки не размещайте устройство в багажнике, под капотом или рядом с шинами. Во время использования избегайте сдавливания, падения или намеренного наступания на устройство. Не роняйте устройство. Никогда не тяните за кабели, чтобы переместить устройство; при перемещении обращайтесь с ним осторожно. Не рекомендуется использовать дополнительные кабели, адаптеры или разъемы. Ни в коем случае не используйте это зарядное устройство, если кабель питания от сети размягчился, кабель зарядного пистолета изношен, изоляция треснула или имеются другие повреждения. Не используйте устройство, если зарядный пистолет, вилка питания или удлинитель отсоединены, имеют трещины или повреждения поверхности.
Предупреждение (продолжение)
Во время зарядки не сворачивайте зарядный кабель в спираль, так как это препятствует отводу тепла.
Напоминание
Рекомендуется обратиться в авторизованный сервисный центр BYD для выбора подходящего источника питания в соответствии с требованиями зарядного устройства. Инструкции по заземлению зарядного оборудования: Оборудование должно быть правильно заземлено. Оно оснащено заземляющим проводом, соединяющим точку заземления оборудования с точкой заземления вилки источника питания. Вилка источника питания должна быть соединена с правильно установленной и заземленной розеткой.
При использовании автомобильного зарядного устройства убедитесь, что функция защиты от кражи заряжаемого
устройства активирована. 2. Руководство по зарядке
Откройте автомобиль и откройте крышку зарядного порта.
Открытие крышки зарядного порта:
При разблокированном автомобиле нажмите на крышку зарядного порта с правой стороны автомобиля; крышка откроется автоматически.
129 Подключение источника питания:
В ставьтевилкузарядного
устройстваавтомобилявбытовую розетку. Индикатор питания на функциональном блоке зарядного устройства автомобиля будет гореть (красный свет).
Подключение интерфейса автомобиля:

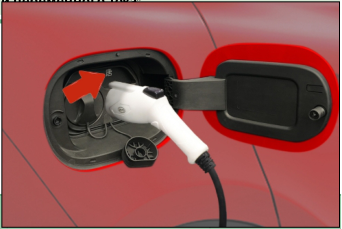

Подключите зарядный пистолет зарядного устройства к зарядному порту и убедитесь, что он надежно зафиксирован.
После надежного подключения зарядного пистолета загорится индикатор зарядного соединения на панели приборов. Индикатор зарядного устройства будет мигать (зеленый свет).
На этом этапе можно настроить запланированную зарядку через мультимедийные настройки. Процедура настройки описана в разделе «Настройка функции «Интеллектуальная зарядка»» в этой главе. 3. Руководство по завершению зарядки Завершение зарядки:
Зарядка автоматически завершится, когда аккумулятор автомобиля будет полностью заряжен.
Чтобы досрочно завершить зарядку, перейдите сразу к следующему шагу.
Отсоедините зарядный порт:
Если электронный замок зарядной панели настроен на отключение режима защиты от кражи, просто нажмите механическую кнопку на зарядном пистолете и извлеките его.
Если электронный замок Pad установлен в режим защиты от кражи, необходимо нажать кнопку разблокировки ключом или активировать микровыключатель на дверной ручке (когда ключ находится поблизости), а затем нажать механическую кнопку на зарядном пистолете, прежде чем снимать его.
Обратите внимание
Чтобы разблокировать весь автомобиль, нажмите кнопку разблокировки ключа (при зарядке в режиме OFF) или нажмите микровыключатель на дверной ручке (когда ключ находится поблизости). Когда включен режим защиты от кражи, перед снятием зарядного пистолета задействуйте функцию разблокировки автомобиля, чтобы отключить электрический замок зарядного порта, и снимите головку зарядного пистолета в течение 2 минут; в противном случае электрический замок зарядного порта снова сработает. Режим работы электрического замка можно настроить в мультимедийных настройках. Подробные инструкции по настройке см. в разделе «Функция управления электрическим замком зарядного порта» в этой главе. Если зарядный пистолет не удается извлечь после разблокировки, попробуйте разблокировать его несколько раз. Если извлечение по-прежнему невозможно, попробуйте выполнить аварийную разблокировку, следуя процедуре, описанной в разделе «Аварийная разблокировка зарядного порта» настроек управления электрическим замком зарядного порта.
Отсоедините штекер источника питания.
Закройте крышку зарядного порта автомобиля.
Храните зарядное устройство автомобиля в ящике багажного отделения или сетчатом кармане.
Зарядка от зарядной станции переменного тока* 1. Технические характеристики устройства
Однофазный зарядный блок переменного тока* Заряжайте автомобиль с помощью зарядного устройства. Обратитесь к руководству пользователя или следуйте прилагаемым инструкциям по эксплуатации зарядного оборудования.
Однофазный зарядный блок переменного тока: данное устройство состоит из зарядногоблока, зарядногопистолетаисоединительногокабеля. Подробную информацию о автоматических выключателях, аварийных выключателях и т. д. см. в руководстве по эксплуатации зарядного блока.
Однофазная зарядная точка переменного тока
131 Заряжайте автомобиль с помощью однофазных зарядных устройств переменного тока в общественных местах.
Некоторые зарядные устройства могут не быть оснащены зарядными пистолетами; в таких случаях необходимо подготовить разъем для зарядки переменным током.
Разъем для зарядки переменным током*: этот узел состоит из вилки питания, соответствующей национальным стандартам, зарядного пистолета, защитных колпачков для вилки/зарядного пистолета и соединительных кабелей, обычно называемых разъемом «семь к семи». Вилка питания подключается к розетке зарядной станции, а зарядный пистолет — к зарядному порту автомобиля.
Важное замечание
При использовании адаптера «семь к семи» обращайте внимание на маркировку штепсельной вилки и зарядного пистолета, чтобы избежать обратного подключения.
Трехфазная зарядная станция переменного тока* Заряжайте свой автомобиль с помощью общественных зарядных станций переменного тока. Обычно они установлены в крупных супермаркетах, торговых центрах и на автостоянках.
В качестве альтернативы заряжайте свой автомобиль с помощью трехфазной зарядной станции переменного тока BYD.
Обратитесь к руководству пользователя зарядного оборудования или следуйте пошаговым инструкциям по эксплуатации.
Время зарядки: обратите внимание на уведомление о времени зарядки, отображаемое на панели приборов. 2. Руководство по зарядке Откройте автомобиль и откройте крышку зарядного порта:
См. процедуру разблокировки крышки зарядного порта для портативной зарядки переменным током в домашних условиях и откройте крышку зарядного порта с правой стороны автомобиля.
Подключите разъем питания:
Этот шаг не требуется при зарядке автомобиля с помощью зарядного бокса.
При использовании зарядной станции переменного тока, оснащенной зарядным пистолетом, этот шаг не требуется.
При использовании однофазной зарядной станции переменного тока без зарядного пистолета требуется переходник «семь на семь». При его использовании подключите штекер источника питания к розетке источника питания зарядной станции.
Подключение интерфейса автомобиля:
Подключите зарядный кабель от зарядного устройства к зарядному порту автомобиля и убедитесь, что он надежно зафиксирован.
Настройка зарядки:
Для однофазных зарядных боксов переменного тока или общественных зарядных точек переменного тока без опций настройки этот шаг можно пропустить.
Для зарядных устройств/станций переменного тока в общественных местах с возможностью настройки может потребоваться прокрутка карты или сканирование QR-кода. Конкретные инструкции см. в руководстве пользователя зарядного устройства/станции.
Загорается индикатор подключения зарядки ( ) на панели приборов.
Во время зарядки на панели приборов отображаются соответствующие параметры зарядки наряду с экраном зарядки.
На этом этапе можно настроить запланированную зарядку через мультимедийные настройки. Процесс настройки подробно описан в разделе «Настройки функции «Интеллектуальная зарядка»» этой главы. 3. Руководство по остановке зарядки Завершение зарядки:
Зарядное устройство может быть настроено на досрочное прекращение зарядки, либо зарядка автоматически прекращается, когда автомобиль полностью заряжен.
Отсоединение зарядного порта:
Информацию об отсоединении зарядного порта см. в инструкции по эксплуатации портативного зарядного устройства переменного тока.
Отсоединение штепсельной вилки источника питания:
При использовании зарядной станции переменного тока, оснащенной зарядным кабелем, этот шаг не требуется.
При использовании адаптера Seven-to-Seven рекомендуется сначала отсоединить зарядный кабель, а затем вилку источника питания.
Закройте крышку порта зарядки переменного тока (см. раздел «Портативная зарядка переменного тока»).
Упорядочьте зарядное оборудование и храните его в надежном месте.
При использовании зарядной станции/коробки переменного тока поместите зарядный кабель в специальное место на зарядной станции/коробке.
Если используется адаптер «семь к семи», уберите его и храните в надежном месте.
Предупреждение
Не допускайте падения семиконтактного адаптера. Ни в коем случае не перемещайте устройство, тянув непосредственно за кабели. При перемещении обращайтесь с ним осторожно. После использования храните устройство в прохладном, затененном месте.
Зарядная станция постоянного тока Зарядка (порт зарядки постоянного тока)*
1. Описание устройства Заряжайте свой автомобиль с помощью общественных зарядных устройств постоянного тока, которые обычно устанавливаются на специальных зарядных станциях.
133 Продолжительность зарядки: см. уведомление о времени зарядки, отображаемое на панели приборов. 2. Руководство по зарядке Вставьте зарядный пистолет от зарядной станции постоянного тока в порт зарядки постоянного тока автомобиля, чтобы начать зарядку постоянного тока.
Метод немедленной зарядки:
Откройте автомобиль, откройте крышку порта
зарядки с правой стороны автомобиля и защитную крышку порта зарядки постоянного тока.
Подключите интерфейс автомобиля.
Подключите зарядный пистолет от зарядной станции к порту зарядки постоянного тока автомобиля и убедитесь, что он надежно зафиксирован.
Следуйте инструкциям зарядного оборудования, чтобы начать зарядку.
Загорится индикатор подключения зарядного устройства ( ) на панели приборов.
Во время зарядки на панели приборов отображаются соответствующие параметры зарядки наряду с экраном зарядки. 3. Руководство по прекращению зарядки Завершение зарядки:
Зарядная станция постоянного тока настроена на автоматическое прекращение зарядки либо при досрочном прекращении, либо при полной зарядке.
Отсоединение зарядного разъема:
Нажмите кнопку механической блокировки на зарядном пистолете постоянного тока и извлеките зарядный пистолет.
По завершении зарядки на зарядной станции постоянного тока приведите зарядное оборудование в порядок и храните его надлежащим образом. Поместите зарядный пистолет в специальное место на зарядной станции постоянного тока.
Закройте защитную крышку зарядного порта и крышку зарядного порта автомобиля.
Предупреждение
Конкретные предупреждения по безопасности зарядки см. в инструкциях по зарядке.
Предупреждение
Если после зарядки зарядный пистолет трудно извлечь, немедленно обратитесь к персоналу службы поддержки клиентов зарядной станции. Конкретные меры предосторожности см. в инструкциях по зарядке. Во время зарядки постоянным током при высокой температуре на эффективность терморегулирования аккумулятора может влиять кондиционер салона, что может привести к снижению эффективности зарядки и увеличению времени зарядки. Для обеспечения оптимальной эффективности зарядки рекомендуется отключать кондиционер во время зарядки.
Индикатор зарядки/разрядки автомобиля от сети переменного тока*
Индикатор зарядки/разрядки расположен внутри крышки зарядного порта с правой стороны кузова автомобиля. Он отображает состояние зарядки с помощью зеленого, желтого, красного, синего и белого цветов соответственно. Если разъем зарядки/разрядки не подключен, белый индикатор будет гореть в течение некоторого времени, а затем погаснет. Во время работы, если автомобиль заблокирован, индикатор будет гореть в течение некоторого времени, а затем погаснет. После разблокировки автомобиля индикатор снова загорится.
Функция
Состояние
Состояние свечения
Цвет
Подсветка
Порт зарядки открыт (пистолет питания не подключен)
Белый постоянный свет
Зарядка
Процесс инициализации зарядки/разрядки
Желтый мигающий свет
Зарядка запланирована/Зарядка приостановлена
Желтый постоянный
Зарядка
Зарядка в процессе
Зеленый мигающий
Зарядка завершена
Зеленый постоянный свет
Разрядка
Разрядка
Синий мигающий
Неисправность
Неисправность зарядки и разрядки
Красный индикатор горит постоянно
Интеллектуальная зарядка Пользователи могут настраивать режимы зарядки с помощью мультимедийных или голосовых команд. Доступ к интерфейсу настроек можно получить одним из двух способов:
135 Нажмите значок приложения «Интеллектуальная зарядка» на рабочем столе мультимедиа;
Перейдите в «Мультимедиа» → « » → «Новая энергия» → «Настройки зарядки и разрядки», чтобы открыть интерфейс «Интеллектуальная зарядка»;
Быстрый доступ с помощью голосовых команд, таких как: «Привет, Сяо Ди, открой интеллектуальную зарядку/запланированную зарядку», «Привет, Сяо Ди, мне нужна интеллектуальная зарядка/запланированная зарядка» или «Привет, Сяо Ди, пожалуйста, активируй интеллектуальную зарядку/запланированную зарядку». Чтобы выйти из интерфейса «Интеллектуальная зарядка»:
Быстро выйдите, сказав: «Привет, Сяо Ди, закрой интеллектуальную зарядку/запланированную зарядку», «Привет, Сяо Ди, выйди из интеллектуальной зарядки/запланированной зарядки».
Страница настроек интеллектуальной зарядки
① Переключатель запланированной зарядки ② Время начала/окончания зарядки ③ Повторяющийся цикл ⑤Настройки Автомобиль настроен на заводских настройках на немедленную зарядку, а переключатель запланированной зарядки отключен.
Чтобы запланировать зарядку, нажмите кнопку активации «Запланировать зарядку» ①, установите время начала и окончания ② и повторение цикла ③, затем нажмите «Подтвердить», чтобы сохранить настройки.
После успешного планирования зарядки, если вы подключите зарядный кабель или нажмете кнопку питания, чтобы отключить питание автомобиля, мультимедийная система предупредит вас о запланированном времени начала. При необходимости вы можете переключиться на немедленную зарядку.
① Переключатель запланированного использования автомобиля ② Время запланированного использования ③ Цикл повторения ④ Период скидки на электроэнергию ⑤ Переключение в режим запланированной зарядки Чтобы запланировать использование автомобиля, нажмите кнопку «Активация бронирования» ①, установите время использования ②, цикл повторения ③ и период скидки на электроэнергию ④, затем нажмите «Подтвердить», чтобы сохранить настройки.
После успешной настройки бронирования, если вы подключите зарядный пистолет, мультимедийная система предупредит вас о запланированном времени начала зарядки. При необходимости вы можете выбрать немедленную зарядку.
Пользователи могут нажать значок «Настройки интеллектуальной зарядки», чтобы отключить напоминания о подключении зарядного кабеля и отключении питания в разделе «Уведомления о запланированной зарядке».
Примечание
Функция интеллектуальной зарядки предназначена исключительно для оборудования медленной зарядки переменным током, поставляемого BYD. При использовании устройств медленной зарядки переменным током, не сертифицированных BYD, эту функцию необходимо отключить. Невыполнение этого требования может привести к невосприимчивости зарядного оборудования, что помешает запланированной или немедленной зарядке и может привести к разрядке аккумулятора автомобиля или его недостаточному заряду. Для использования с общественными зарядными устройствами убедитесь, что они поддерживают планирование со стороны автомобиля.
Полезный совет
Функция интеллектуальной зарядки предназначена исключительно для зарядных устройств переменного тока, поставляемых BYD. При использовании общественных зарядных устройств убедитесь, что они поддерживают планирование зарядки со стороны автомобиля. Когда заряд батареи критически низкий, автомобиль начнет минимальную зарядку перед входом в период резервирования. Во время этой минимальной зарядки мультимедийная система будет продолжать отображать напоминания о выключении питания и предупреждения о подключении зарядного кабеля, а соответствующие уведомления будут появляться под панелью приборов. Если автомобиль находится в холодной среде, функция предварительного нагрева активируется автоматически для запланированного использования. Эта функция предварительного нагрева аккумулятора работает независимо от подключения зарядного кабеля и потребляет часть заряда аккумулятора. Всплывающее окно «Перейти к немедленной зарядке» относится только к данной запланированной сессии. Чтобы отменить все запланированные сессии, отключите функцию запланированной зарядки в меню настроек.
При подключении кабеля для зарядки постоянным током* запланированные настройки становятся недействительными, и
автомобиль начнет немедленную зарядку.
Устройство для совместного использования энергии Этот автомобиль оснащен функцией внешнего источника питания*. Внешний источник питания позволяет автомобилю передавать энергию внешним нагрузкам (VTOL).
Предупреждение
Ни в коем случае не прикасайтесь к разрядной розетке или металлическим клеммам зарядного порта автомобиля во время разрядки. Если во время разрядки возникнут какие-либо аномалии, такие как необычный запах или дым, немедленно прекратите использование. Предупреждения по безопасности разрядки идентичны предупреждениям по безопасности зарядки (см. инструкции по зарядке). Когда устройство не используется, храните его в прохладном сухом месте.
137
Предупреждение (продолжение)
Во время разрядки не кладите устройство в багажник, под капот или рядом с шинами. Во время использования избегайте сдавливания, падения или случайного контакта с ногами. Не роняйте устройство. Никогда не тяните за кабели, чтобы переместить устройство; при перемещении обращайтесь с ним осторожно. Ни в коем случае не используйте устройство, если кабель удлинителя размягчился или если кабель разрядного пистолета имеет признаки износа, повреждения изоляции или любого другого вида износа. Не используйте оборудование, если разрядный пистолет или кабель питания отсоединены, повреждены или имеют повреждения поверхности.
Внимание
См. раздел «Меры предосторожности при зарядке», пункт 3: «Меры предосторожности при использовании зарядного оборудования» для использования разрядного соединительного устройства. Перед разрядкой VTOL убедитесь, что нагрузка отключена. При разрядке питания вне транспортного средства двигатель запустится, когда уровень заряда аккумулятора транспортного средства будет низким. Избегайте использования транспортного средства в закрытых помещениях или вблизи легковоспламеняющихся или взрывоопасных материалов.
Напоминание
Рекомендуется использовать эту функцию, когда уровень заряда аккумулятора (SOC) транспортного средства относительно высок. Оставление разъема VTOL в положении «OFF» без выхода увеличит статическое энергопотребление транспортного средства. Пользователям рекомендуется отсоединять разрядный пистолет, когда устройство не используется.
Метод разрядки VTOL вне автомобиля*
1. Описание оборудования
Устройство для разрядки от транспортного средства к нагрузке (VTOL): это устройство состоит из разрядного пистолета, удлинителя, кабеля и защитного чехла для разрядного пистолета.
2. Руководство по разрядке Перед разрядкой убедитесь, что автомобиль находится в режиме отключения противоугонной системы.
См. процедуру зарядки от портативного источника переменного тока для разблокировки крышки зарядного порта, затем откройте крышку зарядного порта и защитную крышку с правой стороны автомобиля.
Проверка перед разрядкой:
Убедитесь, что в узле разъема V T O L нет никаких неисправностей, таких как трещины в корпусе, износ кабеля, коррозия разъемов или посторонние предметы.
Убедитесь, что в полости зарядного порта нет воды или посторонних предметов, а металлические клеммы не имеют повреждений или дефектов из-за ржавчины или коррозии.
При наличии любого из вышеуказанных состояний разрядка строго запрещена, так как это может привести к короткому замыканию или поражению электрическим током, что может вызвать травмы.
Подключите разрядный пистолет VTOL к зарядному порту и убедитесь в надежности соединения.
Начало разряда:
Нажмите переключатель на разрядном разъеме и подождите несколько секунд, пока индикатор разъема не загорится ровным светом (красным), что означает, что разъем готов к
использованию.
После правильного подключения разрядного устройства автомобиль начинает разрядку, а информация оразрядкеотображаетсянаприборнойпанелиавтомобиля.
3. Руководство по эксплуатации для настройки продолжительности разрядки При подключении разрядного пистолета автомобиль автоматически активирует функцию внешней разрядки. На приборной панели и мультимедийном экране появится таймер обратного отсчета, при этом по умолчанию продолжительность одной разрядки на мультимедийном дисплее установлена на 5 часов.
Пользователи могут получить доступ к настройкам
«Внешняя разрядка (VTOL)» через «Мультимедиа» → « » → «Новая энергия» → «Настройки зарядки и разрядки».
После подключения разрядного пистолета нажмите кнопку «В нешняяразрядка (VTOL)», чтобывключитьили отключить эту функцию.
139 При разряде с автомобилем в положении «OFF» и низком уровне заряда аккумулятора, если вы хотите запустить двигатель для продолжения разряда, вы можете настроить это, выбрав кнопку «Запуск двигателя для генерации энергии при низком уровне заряда аккумулятора».
Обратите внимание
Если автомобиль разрядится до низкого уровня заряда в положении передачи «ON» или «OK», двигатель автоматически запустится для генерации энергии без необходимости каких-либо настроек.
Пользователи могут получить доступ к интерфейсу настроек продолжительности разряда, нажав кнопку «Настройки»
для одной продолжительности разряда на мультимедийной системе, чтобы настроить необходимое время разряда.
Примечание
Функция разряда не может быть активирована без подключенного разрядного пистолета. При нажатии кнопки «Внешний разряд (VTOL)» она кратковременно загорится, а затем станет серой; это нормальное поведение. Если уровень заряда аккумулятора транспортного средства чрезмерно низкий при запуске разряда, или если уровень заряда аккумулятора низкий и бензина недостаточно для работы генератора, или если установленная продолжительность разряда чрезмерно велика, транспортное средство не может гарантировать разряд в течение всей установленной продолжительности. Внешний разряд будет прерван досрочно, что является нормальным поведением.
4. Рекомендации по прекращению разрядки
Прекращение разряда:
Нажмите переключатель на разрядном разъеме.
В экстренных случаях перейдите сразу к следующему шагу (не рекомендуется).
Нажмите механическую кнопку на разрядном пистолете и извлеките его из зарядного разъема.
Закройте защитную крышку зарядного порта и крышку зарядного порта (см. раздел «Зарядка от переносного источника переменного тока»).
Уберите оборудование:
После разрядки храните разрядную установку в ящике багажного отделения или сетчатой сумке.
Разрядка в автомобиле* 1. Технические характеристики устройства Технические характеристики оборудования: Однофазный разряд: номинальное напряжение 220 В, 8 А 2. Руководство по разрядке в автомобиле
«OK».
Подключите вилку используемого электрического устройства к разъему разрядки в автомобиле. Загорится красный индикатор на разъеме, и автомобиль начнет разрядку.
«Разрядка через автомобильную розетку».
3. Рекомендации по прекращению разрядки Разрядку можно прекратить, отсоединив электрическое устройство или переведя питание автомобиля в положение «OFF» перед отсоединением.
Обратите внимание
Когда выключатель питания находится в положении «OFF», разрядка питания в автомобиле недоступна. Максимальная мощность разрядки в автомобиле составляет 2,2 кВт.
Функция балансировки аккумулятора
Этот автомобиль оснащен функцией балансировки энергии при работе в двойном режиме, которая резервирует энергию для таких ситуаций, как быстрое ускорение. При стабильных условиях вождения состояние заряда (SOC) будет колебаться вокруг точки балансировки.
Блок управления автомобилем имеет функцию памяти, сохраняющую последнюю установленную точку балансировки мощности.
Обратите внимание
После запуска двигателя, когда автомобиль движется с относительно стабильной скоростью, часть крутящего момента двигателя приводит в действие генератор, который производит электроэнергию и заряжает аккумуляторную батарею.
Если текущее состояние заряда значительно отклоняется от точки баланса, процесс балансировки может занять
уровень заряда батареи, который автомобиль должен поддерживать во время работы в соответствии с предпочтениями пользователя. Пользователи могут получить доступ к интерфейсу «Настройки SOC» следующими способами: 1. Проведите пальцем вниз по панели состояния в верхней части мультимедийного дисплея, чтобы открыть интерфейс настройки». 2. Перейдите по «Быстрые мультимедийной системе: Мультимедиа → Настройки → Новая энергия → Управление энергией.
Если в месте назначения имеются зарядные устройства, рекомендуется снизить баланс SOC, чтобы максимально использовать запасенную электрическую энергию для движения, тем самым снижая расход топлива.
Для обеспечения комфорта вождения автомобиль автоматически регулирует точку баланса SOC в зависимости от высоты над уровнем моря и температуры окружающей среды.
Интеллектуальное/принудительное сохранение мощности и приоритет управления энергией автомобиля:
Интеллектуальное сохранение мощности: приоритет отдается экономии топлива с учетом требований по сохранению мощности.
Принудительное сохранение мощности: приоритет сохранения мощности, поддержание SOC как можно ближе к заданному значению.
Функция генерации энергии на месте При остановке и падении уровня заряда (SOC) ниже определенного уровня двигатель приводит в действие генератор для зарядки аккумуляторной батареи. Во время этого процесса частота вращения двигателя может отличаться от нормальной частоты холостого хода, что является совершенно нормальным явлением. Зарядка на месте прекращается, как только SOC превышает заданный порог.
Функция памяти режима Когда заряд аккумулятора автомобиля достаточно высок, автомобиль автоматически переключается в режим EV при включении питания. Рекомендуется отдавать предпочтение использованию режима EV.
Когда заряд аккумулятора автомобиля умеренный, при включении питания автомобиль запомнит последний режим вождения. После включения питания водитель может вручную выбрать желаемый режим с помощью переключателя режимов.
Рекуперативное торможение с помощью акселератора Когда автомобиль находится в режиме парковки (P) и режиме HEV, а уровень заряда аккумулятора (SOC) ниже определенного порога, нажатие педали акселератора активирует функцию генерации энергии. Регулируя глубину нажатия педали акселератора, можно изменять уровень выработки энергии.
Обратите внимание
Не рекомендуется использовать рекуперативное торможение в течение длительного времени. В определенных условиях эксплуатации (например, при низкой или высокой температуре окружающей среды) мощность, генерируемая при нажатии на педаль акселератора, может быть ограничена емкостью аккумулятора или способностью двигателя генерировать энергию, что приводит к колебаниям показаний генерации энергии, отображаемых на приборной панели.
Настройки интенсивности рекуперации энергии
Интенсивность рекуперации энергии предлагает стандартный и расширенный режимы. Пользователи могут выбрать предпочтительный режим через мультимедийную систему » → «New Energy», чтобы перейти в раздел «Energy Recovery Intensity» (Интенсивность рекуперации энергии) и выбрать → « подходящий режим.
Если пользователь не настроит этот параметр, будет действовать заводское значение по умолчанию.
Система оснащена функцией памяти, которая автоматически восстанавливает выбранные настройки при каждом запуске автомобиля.
Управление электрическим замком зарядного порта Для предотвращения кражи зарядного пистолета в
зарядный порт автомобиля встроена функция защиты от кражи во время зарядки и разрядки. По умолчанию эта функция отключена. Пользователи могут включить ее через мультимедийную систему. » → «New Energy» → «Charging and Discharging → « Settings» (Настройки зарядки и разрядки) Войдите в интерфейс настроек «Charging Port Anti-Theft Lock» (Защита от кражи зарядного порта) и выберите «Enable» (Включить), чтобы активировать функцию защиты от кражи зарядного порта.
В режиме «Включить/Smart» пользователи могут разблокировать и извлечь зарядный пистолет во время зарядки следующими способами:
Нажмите кнопку разблокировки интеллектуального ключа, находясь в положении «OFF».
Нажмите микровыключатель рядом с ручкой двери водителя, чтобы разблокировать.
Нажмите кнопку центральной блокировки под окном водительской двери, чтобы разблокировать.
зарядке/разрядке 143 Если автомобиль полностью заряжен, зарядный пистолет разблокируется автоматически (только в интеллектуальном режиме).
Серийный номер
Состояние настройки «Режим противоугонного устройства с электрическим замком»
Состояние противоугонн ого замка для всех четырех дверей
Состояние полной зарядки автомобиля
Можно ли снять зарядный пистолет?
1
Включено
Блокировка
/
Нет
2
Включить
Включить
/
Можно
3
Отключить
Блокировка
/
Можно
4
Отключить
Включить
/
Можно
5
Умный
Блокировка
Транспортное средство полностью заряжено
Можно
Транспортное средство не полностью заряжено
Невозможно
6
Smart
Включено
/
Разрешено
Согласно приведенной выше таблице, когда автомобиль находится в состояниях 2/3/4/6, пользователи могут разблокировать и извлечь зарядный пистолет, нажав кнопку зарядного пистолета в дополнение к вышеупомянутым процедурам разблокировки. Однако эта операция может повлиять на срок службы зарядного порта или зарядного пистолета. В качестве экстренной меры не рекомендуется часто использовать этот метод.
Обратите внимание
После разблокировки зарядного пистолета его можно извлечь в течение 2 минут; по истечении 2 минут электрический замок снова сработает. После полной зарядки после блокировки автомобиля электрический замок автоматически отключается в режиме «Отключено». В режиме «Включено/Умный» электрический замок необходимо отключить вручную, используя метод, описанный выше. Чтобы обеспечить нормальное вождение после завершения зарядки, закройте крышку зарядного порта
после извлечения пистолета. Экстренная разблокировка через порт зарядки переменного тока
В случае неисправности электрического замка, препятствующей извлечению зарядного пистолета, можно использовать механизм аварийной разблокировки вручную, чтобы извлечь зарядный пистолет.
1. Откройте заднюю дверь.
2. Сильно потяните правую раму подлокотника багажного отделения, чтобы найти красную крышку разъема.
3. Осторожно потяните за трос аварийной
разблокировки, чтобы разблокировать зарядный пистолет.
4.
Важное замечание
В случае неисправности или отказа любой из вышеуказанных функций рекомендуется обратиться в авторизованный сервисный центр BYD.
4-2 Аккумулятор
Аккумуляторная батарея Аккумуляторная батарея, один из основных источников питания автомобиля, расположена под полом автомобиля и способна выдерживать многократные циклы перезарядки. Основные способы зарядки аккумуляторной батареи от внешнего источника питания: портативная домашняя зарядка, зарядка от станции переменного тока и зарядка от станции постоянного тока*. Аккумуляторная батарея также может заряжаться от двигателя во время торможения, движения накатом или при работающем двигателе.
Внимание
Аккумуляторная батарея расположена под кузовом автомобиля. Будьте осторожны при движении по неровной поверхности.
Обратите внимание
Когда автомобиль находится в положении ON, высоковольтная цепь будет под напряжением. Для новых автомобилей с исправной аккумуляторной батареей запас хода на электротяге может варьироваться в зависимости от стиля вождения, дорожных условий, температуры окружающей среды и использования электрических устройств. Для продления срока службы аккумуляторной батареи и обеспечения безопасности система аккумуляторной батареи переключается в режим подзарядки при достижении максимальной емкости, что может увеличить время зарядки. В связи с химическими свойствами аккумулятора, у автомобилей, которые эксплуатируются в течение некоторого времени, может наблюдаться естественное снижение емкости, что приводит к уменьшению запаса хода на электротяге. Если вы заметили уменьшение запаса хода на электротяге вашего автомобиля, мы рекомендуем обратиться в авторизованный сервисный центр BYD для проверки. Это позволит подтвердить, находится ли снижение в пределах нормальных параметров износа.
Техническое обслуживание аккумуляторной батареи
Для поддержания аккумулятора в оптимальном состоянии регулярно заряжайте его до полной емкости с помощью устройства для зарядки переменным током. Рекомендуется полностью заряжать аккумулятор не реже одного раза в неделю.
Если автомобиль не используется более 7 дней, для продления срока службы рекомендуется поддерживать уровень заряда аккумуляторной батареи на уровне 40–60 % SOC. Если автомобиль не используется более 3 месяцев, сначала зарядите аккумулятор до 100 %, а затем разрядите его до 40–60 % SOC, чтобы предотвратить снижение производительности или повреждение.
Функция подогрева аккумулятора при низких температурах При низкой температуре окружающей среды система подогрева аккумулятора активируется для его прогрева, что повышает скорость зарядки в холодных условиях и обеспечивает работоспособность и дальность пробега автомобиля.
Предупреждение
Неуполномоченный персонал не должен открывать аккумуляторную батарею. Любое загрязнение окружающей среды или инциденты, связанные с безопасностью, возникшие в результате несанкционированной разборки или демонтажа аккумулятора, являются ответственностью организации или лица, причастного к этому.
Предупреждение
В случае неисправности аккумуляторной батареи рекомендуется обратиться в авторизованный сервисный центр BYD.
Обратите внимание
Нормальный диапазон рабочих температур аккумуляторной батареи составляет от -35 °C до 60 °C.
При эксплуатации аккумуляторной батареи при более высоких или более низких температурах время
зарядки может увеличиться.
Утилизация аккумуляторной батареи Когда срок службы вашего автомобиля на новой энергии подходит к концу, мы рекомендуем выполнить следующую процедуру:
1. Доставьте автомобиль в сервисный центр BYD по утилизации, где BYD проведет оценку остаточной стоимости аккумуляторной батареи.
2. Доставьте оцененный автомобиль в лицензированный центр утилизации отслуживших свой срок автомобилей для демонтажа аккумуляторной батареи.
3. Передайте демонтированные отработанные аккумуляторные батареи из предприятия по переработке в центр по переработке, где они будут выкуплены.
Предупреждение
Владельцы автомобилей на новой энергии несут ответственность и обязаны передавать отслужившие свой срок службы аккумуляторные
батареи в авторизованные центры по переработке отходов. Несанкционированная передача таких батарей другим организациям или лицам, а также несанкционированный демонтаж/разборка аккумуляторных батарей, приводящие к загрязнению окружающей среды или инцидентам, связанным с безопасностью, влекут за собой соответствующую ответственность.
В автомобиле используется разработанная компанией BYD литий-железо-фосфатная батарея, обычно называемая железной стартерной батареей. Эта железная стартерная батарея оснащена функцией интеллектуальной зарядки. Когда основная батарея достаточно заряжена, автомобиль автоматически начинает зарядку железной стартерной батареи от основной батареи, тем самым продлевая срок службы железной стартерной батареи.
Обратите внимание
Когда во время интеллектуальной зарядки выключатель питания находится в положении «OFF», автомобиль издает тот же звук, что и при переключении в положение «OK». Это нормальное поведение. Покидая автомобиль, убедитесь, что все электрические устройства выключены, а все двери надежно закрыты.
Функция пробуждения автомобиля после разрядки аккумулятора
Пробуждение микровыключателем левой передней двери Аккумулятор стартера имеет функцию сна-пробуждения. После длительного хранения автомобиля, если интеллектуальный ключ не может найти автомобиль или разблокировать его, аккумулятор стартера, возможно, перешел в режим сна. В таких случаях нажмите микровыключатель на ручке левой передней двери (см. «Разблокировка/блокировка микровыключателем»), чтобы разбудить аккумулятор стартера. После разблокировки автомобиля нормальная работа возобновится.
Пробуждение переднего отсека Если автомобиль не пробудился и не разблокировался с помощью микровыключателя левой передней двери, дверь можно открыть с помощью механического ключа. На этом этапе автомобиль можно запустить с помощью источника питания 1 2 В, подключенного через два специальных кабеля для запуска. Поскольку на этом этапе заряд железной батареи низкий, на приборной панели может отобразиться предупреждение «Заряд батареи недостаточен, автомобиль скоро выключится», в результате чего автомобиль снова перейдет в режим гибернации. Автомобиль необходимо немедленно запустить и продержать в рабочем состоянии не менее 15 минут, чтобы обеспечить полную зарядку железной батареи.
Запуск с помощью внешнего источника
питания должен только выполняться через специальный интерфейс на распределительной коробке переднего отсека. Точка запуска с помощью внешнего источника питания на распределительной коробке переднего отсека показана на схеме.
Если вышеуказанные процедуры не помогли разбудить и запустить автомобиль, рекомендуется незамедлительно обратиться за помощью в авторизованный сервисный центр BYD.
Предупреждение
Категорически запрещается запускать другой автомобиль с помощью прикуривателя, не переведя его сначала в положение «OK», так как это может повредить стартерную батарею. В случае чрезвычайной ситуации, требующей временного запуска с помощью внешнего источника питания из-за разряженной или неисправной стартерной батареи, внимательно ознакомьтесь с соответствующим разделом руководства пользователя и строго следуйте инструкциям по запуску с помощью внешнего источника питания или эксплуатации системы. Железо-кислотный аккумулятор оснащен интеллектуальным модулем управления. В неаварийных ситуациях не разбирайте и не вмешивайтесь в его работу, чтобы не повредить аккумулятор. Перед заменой компонентов или проведением технического осмотра автомобиля отсоедините отрицательную клемму стартерной батареи.
Внимание
Пространство для запуска от внешнего источника питания в распределительной коробке переднего отсека ограничено, и существуют определенные риски для электробезопасности. Операции по запуску от внешнего источника питания рекомендуется проводить под руководством специалиста. Железо-кислотный аккумулятор нельзя очищать жидкостями; не допускайте попадания жидкости в аккумулятор.
Функция интеллектуальной зарядки
Когда заряд железоядерной батареи низкий, активируется функция интеллектуальной зарядки, чтобы продлить срок службы батареи. Если заряд основной батареи иссякнет, автомобиль может запустить двигатель, чтобы генерировать энергию для функции интеллектуальной зарядки. Этот автомобиль оснащен функцией интеллектуальной зарядки, поэтому отрицательный полюс железоядерной батареи не нужно отсоединять во время длительных периодов простоя.
Примечание
Когда заряд стартерной батареи низкий, активируется интеллектуальная функция зарядки, в результате чего на приборной панели отображается снижение заряда аккумуляторной батареи SOC или запас хода на электротяге. Это нормальное поведение. После блокировки автомобиля, если уровень заряда аккумуляторной батареи достаточно низкий, чтобы запустить двигатель для генерации электроэнергии, будет потреблено небольшое количество топлива и выброшено небольшое количество выхлопных газов.
