1 предисловие Добро пожаловать в ваш выбор автомобиля Denza. Чтобы помочь вам правильно использовать и обслуживать ваш автомобиль Denza, пожалуйста, внимательно прочитайте все руководство перед использованием и храните его в надежном месте после прочтения. Особое примечание: Компания Tengsei рекомендует использовать оригинальные запасные части, а также эксплуатировать, обслуживать и ремонтировать автомобиль в соответствии с требованиями руководства пользователя. Замена или модификация автомобиля неоригинальными запасными частями повлияет на характеристики всего автомобиля, особенно на безопасность и долговечность, и любые повреждения автомобиля и проблемы с производительностью, возникающие в результате этого, не будут покрываться гарантией, кроме того, модификация автомобиля может также нарушать национальные законы и правила и постановления местных органов власти. Благодарим вас за выбор компании Tengnuo Automobile и приветствуем ваши ценные комментарии и предложения. Для обеспечения лучшего обслуживания, пожалуйста, не забудьте указать точную контактную информацию, а в случае какихлибо изменений, пожалуйста, своевременно свяжитесь с официальными дилерами Tengis, чтобы обновить ее в системе. В то же время, пожалуйста, обратите внимание на соответствующие национальные законы и правила, а также местные политики и правила, и получите лицензию на автомобиль как можно скорее, иначе может возникнуть риск того, что вы не сможете получить номерной знак. Описания, отмеченные в данном руководстве знаком "*", применимы только к некоторым моделям, использование изображений показано только в одной из конфигураций, например, с автомобилем, который вы приобрели, разницы нет, пожалуйста, обращайтесь к реальному автомобилю. Если в данном руководстве указаны слова "ПРЕДУПРЕЖДЕНИЕ", "ОСТОРОЖНО" и "СОВЕТЫ ПО ПРЕДУПРЕЖДЕНИЮ", необходимо соблюдать осторожность, чтобы избежать травм или повреждения автомобиля, следуя содержанию советов. Показания и применение типов советов приведены ниже.
предупреждения Вопросы, которые необходимо соблюдать для защиты человека.
принимать к сведению Чтобы не повредить автомобиль, необходимо соблюдать правила.
подсказка Вопросы, которые необходимо соблюдать для облегчения обслуживания и т. д. Маркировка безопасности, показанная слева, означает "Не делайте этого" или "Не позволяйте этому случиться".
2 Данное руководство предназначено для помощи в правильном использовании изделия и не является указанием конфигурации или версии программного обеспечения данного изделия. Конфигурацию и версию программного обеспечения изделия см. в договоре, прилагаемом к изделию (если таковой имеется), или обратитесь к продавцу, который продал вам изделие. Сбор информации о событиях и уязвимостях сетевой безопасности: Если вы обнаружили какие-либо события или уязвимости, связанные с сетевой безопасностью, пожалуйста, своевременно отправьте их по электронной почте на адрес cve.auto@byd.com, мы проверим обратную связь и уведомим вас в соответствии с национальными нормами и требованиями. Если информация об уязвимостях в обратной связи затрагивает другие организации и подразделения, мы оперативно проинформируем друг друга. Благодарим вас за внимание и поддержку! Официальный сайт Denza: https://www.tengshiauto.com Для получения информации о пунктах утилизации аккумуляторных батарей посетите официальный сайт BYD Auto: https://www.byd.com/cn/socialresponsibility/batteryrecycle.html
346
| Параметр | Параметр | |
|---|---|---|
| Модель продукта | QCJ7200AEHEV1 | |
| Общая длина (мм) | 5195 | |
| Габаритная ширина (мм) (без учета наружных зеркал) | 1990 | |
| Общая высота (мм) | 1500 (винтовые пружины) | 1480 (воздушная пружина) |
| Колесная база (мм) | 3125 | |
| Колея передних колёс (мм) | 1710 | |
| Колея задних колёс (мм) | 1715 | 1706 |
| Передний свес (мм) | 1050 | |
| Задний свес (мм) | 1020 | |
| Угол въезда (º) | 13 | |
| Угол съезда (º) | 13 | 15 |
| Параметр | Значение |
|---|---|
| Модель продукта | QCJ7200AEHEV1 |
| Общая масса (кг) | 2740 |
| Нагрузка на переднюю ось в снаряжённом состоянии (кг) | 1469 |
| Нагрузка на заднюю ось в снаряжённом состоянии (кг) | 1271 |
| Максимально допустимая полная масса (кг) | 3115 |
| Максимально допустимая нагрузка на переднюю ось (кг) | 1570 |
| Максимально допустимая нагрузка на заднюю ось (кг) | 1545 |
| Количество пассажиров (чел.) | 5 |
| Параметр | Параметр |
|---|---|
| Модель двигателя | BYD479ZQA |
| Параметр | Значение |
|---|---|
| Тип двигателя | Рядный четырёхцилиндровый, четырёхтактный, с непосредственным впрыском, искровое зажигание, водяное охлаждение, два верхних распределительных вала |
| Рабочий объём (мл) | 1995 |
| Номинальная мощность двигателя (кВт/об/мин) | 152/5500 |
| Максимальная чистая мощность двигателя (кВт/об/мин) | 150/5500 |
| Максимальный крутящий момент (Н·м/об/мин) | 325/2500-4000 |
| Стандарт выбросов | China 6 |
| Параметр | Параметр |
|---|---|
| Модель приводного двигателя | Передний: TZ210XYD; задний левый: TZ220XYAV; задний правый: TZ220XYAV |
| Тип приводного двигателя | синхронный двигатель с постоянными магнитами |
| Тип привода | полный привод |
| Номинальная мощность/частота вращения/крутящий момент приводного двигателя (кВт/об/мин/Н·м) | Передний: 90/0 ~ 6600/130; задний левый: 65/4775/130; задний правый: 65/4775/130 |
| Пиковая мощность/частота вращения/крутящий момент приводного двигателя (кВт/об/мин/Н·м) | Ex: 200/20000/315; задний левый: 220/21000/360; задний правый: 220/21000/360 |
| Параметр | Значение |
|---|---|
| Максимальная расчетная скорость (км/ч) | 230 |
| Максимальный подъем по уклону (%) | ≥60 |
| Расход топлива WLTC (л/100 км) | 0.85 |
| Параметр | Параметр | |
|---|---|---|
| Технические характеристики шин | 255/45 R20 | 255/40 R21; 275/40 R21 |
| Давление в шинах (кПа) | Половинная загрузка: 290 Полная загрузка: 290 | Половинная загрузка: 280 Полная загрузка: 280 |
348
| Параметр | Параметр | |
|---|---|---|
| Требования к динамической балансировке колёс (г) | ＜ 10 | ＜ 10 |
| настроить | спиральная пружина | воздушная пружина |
| Развал передних колёс (°) | -0.19±0.5 | -0.5±0.5 |
| Схождение переднего колеса (одностороннее) (°) | 0.15±0.08 | 0.15± 0.08 |
| Поперечный наклон шкворня (°) | / | / |
| Продольный наклон шкворня (°) | / | / |
| Развал задних колёс (°) | -0.52±0.5 | -0.75±0.5 |
| Схождение заднего колеса (одностороннее) (°) | 0.08±0.08 | 0.1±0.08 |
| Параметр | Значение |
|---|---|
| Свободный ход педали тормоза (мм) | 1-5 |
| Толщина переднего тормозного диска (мм) | 30-32 |
| Толщина заднего тормозного диска (мм) | 23-25 |
| Толщина фрикционного материала передних тормозных колодок (мм) | 2.8-12 |
| Толщина фрикционного материала задних колодок (мм) | 2-6.5 |
| Параметр | Параметр |
|---|---|
| Тип тяговой батареи | Литий-железофосфатная батарея |
| Номинальная ёмкость тяговой батареи (А·ч) | 72.5 |
| Параметр | Значение |
|---|---|
| (При измерении глубины подушки сиденья) Положение переднего сиденья вперед и назад | Последнее положение хода заслонки 60 мм вперед |
| Угол наклона спинки переднего сиденья (при измерении глубины подушки сиденья) | Передний 26,25°; задний 40° |
| Нормальное использование спинок передних сидений (При измерении глубины подушки сиденья) Положение заднего сиденья вперед и назад | 25° стационарный |
| Положение угла наклона спинки заднего сиденья (при измерении | 103° спереди; 6° сзади |
глубины подушки сиденья)
349
350
спортивное мероприятие параметрический Нормальное использование спинки заднего сиденья Проектное положение 30°
| Параметр | Значение |
|---|---|
| Марка моторного масла BYD479ZQA | API SP 0W-20; ACEA C5 0W-20 одновременно соответствует SN+/SP (классический) препятствовать |
| Заправочный объём моторного масла BYD479ZQA (л) | 5.4±0.1 |
| Марка специального трансмиссионного масла EHS | EHSF-2LV |
| Заправочный объём специального трансмиссионного масла EHS (л) | 3.1±0.05 |
| Трансмиссионное масло заднего электропривода в сборе | EHSF-2LV |
| Количество заливаемого трансмиссионного масла для заднего электропривода в сборе (л) | 2.6±0.1 |
| Марка тормозной жидкости | HZY6/DOT 4 |
| Заправочный объём тормозной жидкости (л) | 1.08±0.1 |
| Марка охлаждающей жидкости электропривода | Долговечная охлаждающая жидкость на гликолевой основе с органическими кислотами (OAT), −40 °C |
| Заправочный объём охлаждающей жидкости электропривода (л) | 11.15±0.5 |
| Марка охлаждающей жидкости двигателя | Долговечная охлаждающая жидкость на гликолевой основе с органическими кислотами (OAT), −40 °C |
| Заправочный объём охлаждающей жидкости двигателя (л) | 9.5±0.5 |
350
①Внутренняя панель капота
②EHS Side ③ Левый нижний угол переднего ветрового стекла ④Внутренняя панель левой передней двери ⑤ На балке переднего бампера ⑥ Над внутренней панелью задней двери
⑦ На металлическом листе кожуха левого заднего колеса. ⑧ Верхняя сторона заднего двигателя ⑨ Металлический лист порога левой задней двери на VIN-код выгравирован под пассажирским сиденьем.
VIN также можно прочитать, подключив VDS автомобиля, выбрав модель автомобиля и прочитав VIN в правом верхнем углу, как описано в руководстве по эксплуатации VDS.
351
 | |
| Заводская табличка автомобиля | |
Заводская табличка автомобиля расположена с правой стороны под стойкой B. Заводская табличка содержит такие данные, как название компании, марка, страна-производитель, модель автомобиля, количество пассажиров, год выпуска,
приводной двигатель, пиковая мощность приводного двигателя, модель двигателя, номинальное напряжение системы тяговой батареи, максимальная мощность двигателя нетто, номинальная емкость системы тяговой батареи, идентификационный номер автомобиля, рабочий объем двигателя, максимально допустимая полная масса и т.д.
352
Под колонной.
Наклейка с предупреждением о подушке безопасности нанесена горячим способом на правый солнцезащитный
козырек.

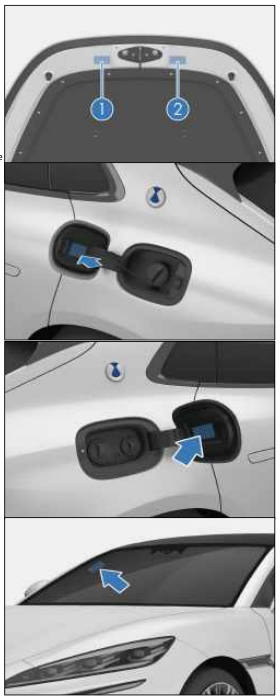

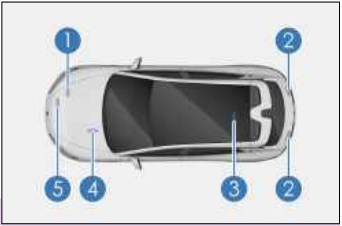

① Наклейка системы кондиционирования воздуха прикреплена к правой стороне кольца замка капота.
② Наклейка с указанием положения батареи прикреплена к левой стороне кольца замка капота.
Световой индикатор зарядки и наклейка с напоминанием прикреплены к внутренней стороне крышки зарядного порта.
Наклейка с информацией об энергопотреблении автомобиля прикреплена к правой стороне переднего ветрового стекла.
354
Микроволновое окно расположено в правом верхнем углу переднего ветрового стекла.
При креплении электронного знака не перекрывайте стеклянный ободок и другие предметы.
358 Краткое описание сокращений
| номенклатура | Полное название | номенклатура | Полное название |
|---|---|---|---|
| SRS | подушка безопасности (авто.) | ECU | электронный блок управления |
| ISOFIX | Система креплений детских сидений ISO | EDR | Автомобильная система регистрации данных о событиях |
| ABS | Антиблокировочная система тормозов | EPB | Электронный стояночный тормоз |
| AVH | Автоматическое удержание автомобиля | ACC | Адаптивный круиз-контроль |
| ILCA | Поворот | FCW | Предупреждение о фронтальном столкновении |
| AEB | Автоматическая система экстренного торможения | FCTA | Предупреждение о боковом столкновении при движении вперед |
| FCTB | Торможение при боковом столкновении спереди | TSR | Распознавание дорожных знаков |
| HUD | головной дисплей | TLA | Предупреждения о светофорах |
| ISLC | Интеллектуальный контроль ограничения скорости | IHBC | Интеллектуальный дальний свет |
| ESC | Система электронного контроля устойчивости | LDA | система помощи при выезде с полосы движения |
| LDW | предупреждение о сходе с полосы движения | LDP | контроль схода с полосы движения |
| ELKA | Система аварийного удержания в полосе движения | BSD | Контроль слепых зон |
| DMS | Система мониторинга водителя | CSW | Предупреждение о скорости в повороте |
| TPMS | Система контроля давления в шинах | AVAS | Система звукового оповещения при движении на низкой скорости |
| VDC | Система управления динамикой кузова | TCS | Система контроля тяги |
| HHC | Система помощи при старте на подъеме | HBA | Гидравлическая система помощи при торможении |
| CDP | Система управления замедлением | HDC | Система помощи при спуске с холма |
| MAX | максимальное значение | MIN | минимальное значение |
