Перевод оригинальной сервисной инструкции Zeekr X 2023 (кит. “减速器油 - 前，更换”).
⚠ ПРЕДУПРЕЖДЕНИЕ
Перед выполнением данной процедуры необходимо внимательно изучить и соблюдать правила безопасной работы с высоковольтной системой, иначе возможны тяжёлые или смертельные травмы.
⚠ ПРЕДУПРЕЖДЕНИЕ
• Обращаться с высоковольтными компонентами, диагностировать и ремонтировать их могут только специалисты, прошедшие обучение по высоковольтным системам и имеющие ремонтную квалификацию.
• Убедитесь, что питание системы отключено.
• Необходимо использовать средства индивидуальной защиты, иначе возможны тяжёлые или смертельные травмы.
• Используйте изолированные инструменты для ремонтных работ.
⚠ ПРЕДУПРЕЖДЕНИЕ
Установите подходящие заглушки для герметизации открытых отверстий.
См. также: «Правила безопасной работы с высоковольтной системой»; «Порядок отключения и включения питания высоковольтной системы».
1. Выверните и утилизируйте сливную пробку редуктора. Соберите вытекающее масло редуктора. В течение всего процесса не допускайте попадания в редуктор посторонних предметов и пыли.
Сливная пробка переднего редуктора
2. Выверните заливную пробку.

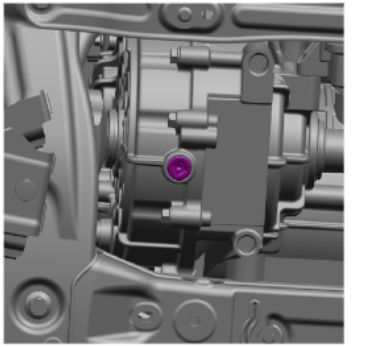

Заливная пробка переднего редуктора
3. Не допускайте, чтобы нитки, ворсинки и прочие посторонние предметы прилипали к маслозаливному/сливному отверстию редуктора или попадали в него.
– Сливную пробку необходимо протереть насухо.
– После слива масла протрите тканью место отверстия.
– Установите новую сливную пробку редуктора.
– Момент затяжки: 23 Н·м
Установка новой сливной пробки
1. С помощью специального инструмента (маслозаправщика) залейте масло редуктора. См.: «Маслозаправщик».
– Залейте масло редуктора через заливное отверстие: 700 ± 50 мл. См.: «Масло редуктора».
2. Заливную пробку необходимо протереть насухо. Установите заливную пробку.
– Момент затяжки: 34,5 Н·м
Установка заливной пробки
3. Протрите насухо места заливного и сливного отверстий, подождите 2 минуты и проверьте, нет ли подтёков масла.
