Перевод оригинальной сервисной инструкции BYD (кит. “制动盘的检查”).
ℹ СОВЕТ
При каждой замене тормозных колодок необходимо проверять состояние тормозного диска.
Если имеется покупной (специальный) инструмент, позволяющий проверить диск без снятия колеса в сборе, следует отдать предпочтение ему.
– Динамометрический ключ (60–340 Н·м)
– Микрометр
1. Проверьте толщину переднего тормозного диска.
а. С помощью микрометра измерьте толщину диска на расстоянии 10 мм от его наружного края. Если минимальное измеренное значение меньше максимально допустимого предела износа, замените тормозной диск.
Толщина переднего тормозного диска
Номинальная толщина | 32 мм (плавающий суппорт) / 34 мм (фиксированный суппорт) |
Максимально допустимый предел износа | 30 мм (плавающий суппорт) / 32 мм (фиксированный суппорт) |

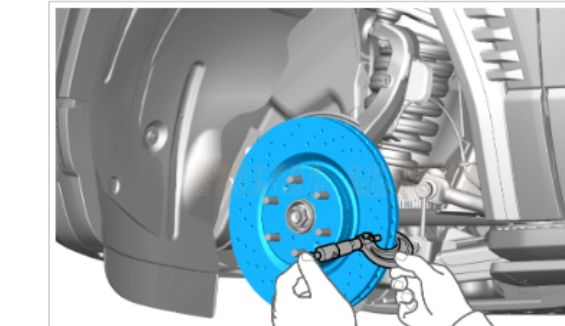

Измерение толщины переднего тормозного диска
2. Проверьте толщину заднего тормозного диска.
а. С помощью микрометра измерьте толщину диска на расстоянии 10 мм от его наружного края. Если минимальное измеренное значение меньше максимально допустимого предела износа, замените тормозной диск.
Толщина заднего тормозного диска
Номинальная толщина | 25 мм |
Максимально допустимый предел износа | 23 мм |

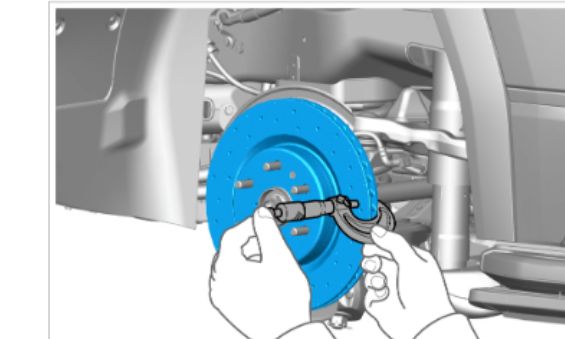

Измерение толщины заднего тормозного диска
3. Если требуется замена, оформите новый наряд-заказ на работы.
