«EV» ——Чисто электрический режим работы:
В чисто электрическом режиме работы аккумуляторная батарея вырабатывает электроэнергию для приведения в движение транспортного средства с помощью двигателя, что позволяет ему соответствовать различным условиям вождения, таким как трогание с места, движение задним ходом, медленное движение, ускорение и движение с постоянной скоростью.
«HEV» – двухрежимный режим работы электромобиля:
существовать В режиме HEV двигатель не запустится при высоком уровне заряда батареи или низком потреблении электроэнергии, и транспортное средство будет отдавать приоритет чисто электрическому приводу. существовать В режиме HEV, когда уровень заряда аккумулятора низкий или требуется большая мощность, двигатель запускается и
переходит в последовательный режим для удовлетворения потребностей в мощности.
В режиме HEV двигатель вырабатывает электроэнергию для зарядки аккумулятора.Электропривод и приводной двигатель.
Генерация мощности двигателя в режиме HEV и разрядка аккумуляторной
батареи Электропитание приводит в действие двигатель.
существоватьВ режиме HEV на средних и высоких скоростях автомобиля двигатель запускается в параллельном режиме при определенных условиях эксплуатации для повышения экономии топлива: Двигатель HEV-режима и приводной двигатель Движение во времени.
Режим HEV с приводом от двигателя, электрический привод Машина вырабатывает электроэнергию для
рекуперации энергии.
Режим HEV с приводом от двигателя, электрический привод Машина не работает.

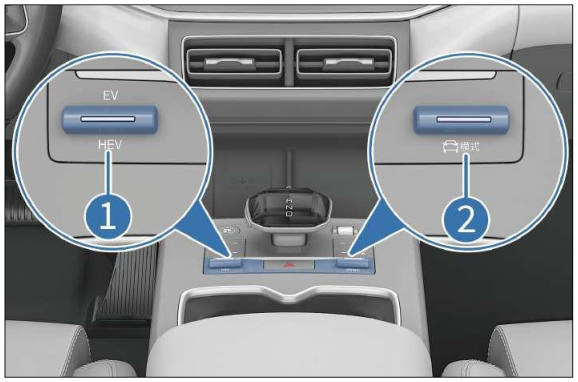

① Рычаг режима «EV/HEV» ②Рычаг переключения режимов Режим движения EV-ECO: Нажмите кнопку «EV» вперёд, и на приборной панели загорится индикатор EV, указывая на то, что автомобиль находится в режиме электромобиля. Нажмите кнопку «Mode» и удерживайте её, пока на приборной панели не загорится индикатор ECO. Это позволит включить экономичный режим ECO для максимальной экономии электроэнергии.
Режим движения EV-NORMAL: Нажмите кнопку «EV» вперёд, и индикатор EV на приборной панели загорится, указывая на то, что автомобиль находится в режиме EV. Нажмите кнопку «Mode» и удерживайте её, пока не загорится индикатор NORMAL на приборной панели, чтобы перейти в режим NORMAL, который учитывает как комфорт, так и энергопотребление. Режим движения EV-SPORT: Нажмите кнопку «EV» вперёд, и индикатор EV на приборной панели загорится, указывая на то, что автомобиль находится в режиме EV. Нажмите кнопку «Mode» и удерживайте её нажатой, пока не загорится индикатор SPORT на приборной панели, и переключитесь в режим SPORT для обеспечения оптимальной мощности. Режим движения HEV-ECO: Нажмите кнопку «HEV» назад, и на приборной панели загорится индикатор HEV, указывая на то, что автомобиль находится в режиме HEV. Нажмите кнопку «Mode» и удерживайте её, пока на приборной панели не загорится индикатор ECO, и переключитесь в режим ECO (Экономия), обеспечивающий максимальную экономию топлива. Режим движения HEV-NORMAL:
Транспортное средство работает на комбинированном бензиново-электрическом топливе, обратите особое внимание на следующее:
Производительность аккумуляторных батарей снижается при высоких и низких температурах. Чтобы предотвратить повреждение аккумуляторных батарей, следует учитывать следующие ситуации: Если температура слишком высокая или слишком низкая, транспортное средство ограничит мощность и зарядку и разрядку. Если температура ниже -30℃ или выше 60℃, зарядка автомобиля невозможна. Если температура ниже -35℃ или выше 60℃, автомобиль не сможет разрядиться. Рекомендуется эксплуатировать транспортное средство при температуре окружающей среды выше -20℃; при попадании в указанные выше особые условия рекомендуется использовать двигатель для управления транспортным средством. Л учшаярабочаятемпературааккумулятора: 25℃, когда температура слишком высокая или слишком низкая, аккумулятор ограничивает выходную мощность, и запас хода на чистой электроэнергии сокращается. Будьте осторожны с деталями, находящимися под высоким давлением и высокой температурой. Транспортное средство оснащено оранжевыми кабелями, которые подключаются к аккумуляторной батарее и другим высоковольтным компонентам.
Двигатель, радиатор системы охлаждения и некоторые другие компоненты могут нагреваться до высоких температур во время движения. Эти детали обозначены предупреждающими наклейками. Внимательно прочтите и следуйте инструкциям на этих наклейках.
Поскольку транспортное средство оснащено бензиновым и электродвигателем, из моторного отсека может доноситься шум двигателя.
При запуске или выключении двигателя автомобиля может быть слышен звук высоковольтных компонентов под дополнительной приборной панелью (звук замыкания или размыкания контактора). Это не является неисправностью. Если загорается индикатор «ОК», автомобиль можно эксплуатировать, даже если бензиновый двигатель не запущен. (приводимый в движение только двигателем). При парковке обязательно нажмите кнопку переключения передач «P». На передачах «P» или «N», когда уровень заряда аккумуляторной батареи ниже определённого значения, двигатель может начать заряжать аккумуляторную батарею. Если рычаг переключения передач находится в положении «N», «R» или «D» слишком долго, это приведёт к отказу системы. Поэтому после включения передачи обязательно отпустите рычаг переключения передач. Выходя из автомобиля, обязательно поднимите электронный переключатель парковки, нажмите кнопку переключения передач «P», возьмите с собой ключ и заприте все двери. Если пусковая батарея вышла из строя и полностью разрядилась,Внешний источник питания 12 В также не может запустить автомобиль. Рекомендуем вам обратиться в авторизованный сервисный центр BYD Auto.
По вопросам ремонта или обслуживания автомобиля рекомендуется обращаться на авторизованную сервисную станцию BYD Auto. Если транспортное средство не подлежит ремонту из-за аварии или по другим причинам, рекомендуется обратиться в авторизованный сервисный центр BYD Auto. Поскольку в автомобиле используется герметичная гибридная стартерная железная батарея, перед обслуживанием автомобиля рекомендуется проконсультироваться в авторизованном сервисном центре BYD Auto.
Если автомобиль находится в режиме
защиты от угона и открыта какая-либо дверь, система подаст звуковой сигнал и начнут мигать указатели поворота, чтобы предотвратить угон автомобиля.
Система противоугонной защиты 1. Автомобиль выключен и переведен в положение «ВЫКЛ». 2. Все пассажиры выходят из транспортного средства. 3. Когда все двери заперты, противоугонная система автоматически включится через 10 секунд. 4. Поскольку отпирание дверей изнутри активирует систему, никогда не позволяйте никому присутствовать во время программирования системы.Оставайтесь в машине. Включить сигнал тревоги Система подаст звуковой сигнал в следующих ситуациях: Любая дверь, дверь багажника или капот отпираются без использования функции интеллектуального ключа.Отключить защиту от кражи Сигнализация будет остановлена: Разблокируйте двери с помощью микропереключателя и действующего смартключа. Разблокируйте двери с помощью микровыключателей. Используйте действительный смартключ, чтобы удаленно открыть заднюю дверь. Используйте действительный смарт-ключ для дистанционного запуска двигателя автомобиля.
Инструкции по заземлению зарядного оборудования: Оборудование должно быть надежно заземлено. В случае выхода из строя или повреждения зарядного оборудования заземляющий провод может обеспечить Обеспечивает наименьшее сопротивление пути разряда, тем самым снижая риск поражения электрическим током. Оборудование оснащено заземляющим проводом, соединяющим точку заземления оборудования с точкой заземления вилки питания. Вилка питания должна Совместимо с правильно установленными и заземленными розетками. Во время зарядки не кладите устройство в багажник, под переднюю часть автомобиля или рядом с шинами.
Чтобы избежать серьезных травм, соблюдайте следующие меры предосторожности во время зарядки автомобиля: Не прикасайтесь к металлическим соединениям зарядного порта, зарядного разъема или вилки. Не заряжайте и не прикасайтесь к автомобилю во время грозы. Удары молнии могут привести к повреждению зарядного устройства.Повреждение электрооборудования и травмы людей. Если во время зарядки вы обнаружите какие-либо отклонения в работе транспортного средства или зарядного оборудования, например, запах или дым,Немедленно прекратите зарядку и обратитесь в авторизованный сервисный центр BYD. Запрещается ремонтировать транспортное средство во время
завершения зарядки Перед началом движения автомобиля обязательно отсоедините зарядное и разрядное оборудование и закройте крышку зарядного порта.
Зарядка переменным и постоянным током* возможна на любом уровне мощности. В целях безопасности рекомендуется выключить питание до уровня «ВЫКЛ» перед зарядкой. Во время зарядки автомобиль не может перейти в уровень «ОК». Если внешняя электросеть на короткое время отключается, а затем снова подает электроэнергию, зарядное устройство BYD автоматически возобновляет зарядку без необходимости повторного подключения зарядного устройства. Если аккумулятор заряжен не полностью и вам необходимо завершить зарядку раньше времени, воспользуйтесь настройками зарядного устройства, чтобы завершить зарядку раньше времени, и постарайтесь не отключать питание, пока аккумулятор заряжен. Е слиавтомобильнеиспользуетсявтечениедлительноговремени, рекомендуется, покрайней
м е р е, Заряжайте раз в 3 месяца. Подробнее см.Техническое обслуживание аккумуляторных батарей.
Во избежание повреждения зарядного оборудования и транспортного средства соблюдайте следующие меры предосторожности:
Если крышка зарядного порта или зарядный пистолет замерзли из-за погодных условий или по другим причинам, пожалуйста, разморозьте их перед эксплуатацией.Не открывайте крышку зарядного порта силой и не вынимайте пистолет силой. Во время зарядки, чтобы не повредить автомобиль, не трясите зарядный пистолет, это может привести к повреждению автомобиля.рот. Не вставляйте зарядный пистолет с силой, если включен электрический замок. Зарядное и разрядное оборудование следует использовать с осторожностью: Длина зарядного кабеля ограничена. Не тяните и не скручивайте зарядный кабель с силой.Поменяйте кабель зарядки. Не допускайте ударов по зарядному и разрядному оборудованию. Обращайтесь с ним осторожно при перемещении, чтобы предотвратить его падение или удары внешними силами.Механические повреждения. Не подверг ать воздействию температур выш еХраните и используйте зарядное оборудование при температуре окружающей среды 50°C. Не размещайте зарядное устройство вблизи обогревателя или другого источника тепла. Не рекомендуется использовать дополнительные провода или адаптеры. Если необходимо использовать дополнительный адаптер, выберите подходящий диаметр провода (≥1,5 мм²), а параметры адаптера должны соответствовать требованиям национального стандарта CCC.
Не пытайтесь силой открыть крышку зарядного устройства, если она разблокирована. Сначала убедитесь, что в зарядном пистолете и зарядном порте нет посторонних предметов, а также что защитный колпачок на клемме зарядного пистолета не ослаблен и не деформирован. Когда крышка порта зарядки разблокирована, откройте крышку порта зарядки, возьмите зарядный пистолет, совместите его с портом зарядки и нажмите на него, чтобы убедиться, что зарядный пистолет вставлен на место.
автомобиле. Во время зарядки кондиционер можно использовать в обычном режиме, но мощность зарядки будет снижена. Рекомендуется парковать автомобиль в проветриваемом месте и не загораживать решетку воздухозаборника. При нагревании аккумулятора отображаемая на счетчике мощность зарядки может колебаться в течение короткого времени, что является нормальным явлением. Может начаться охлаждение аккумуляторной батареи, а такие компоненты, как компрессор и вентилятор, будут работать должным образом. В передней части салона может быть слышен шум, что является нормальным явлением. Перед завершением зарядки будет включена балансировка батареи для увеличения срока ее службы, и время зарядки может увеличиться. Во время зарядки нельзя сворачивать зарядный кабель, так как это повлияет на рассеивание тепла.
При зарядке при низких температурах управление тепловым режимом аккумулятора может улучшить возможности зарядки аккумулятора при низких температурах, но при этом увеличится время зарядки и увеличится потребление энергии на нагрев, что является нормальным явлением. В регионах с более низкими температурами пользователям рекомендуется заряжать батареи в отапливаемом помещении. В регионах с высокой температурой пользователям рекомендуется проводить зарядку в прохладном и проветриваемом месте. Оставшееся время полной зарядки будет отображаться на приборной панели. В зависимости от температуры, уровня заряда, типа зарядного устройства и т. д. оставшееся время полной зарядки может незначительно отличаться, что является нормальным.
Если аккумулятор заряжен не полностью и вам необходимо завершить зарядку раньше времени, воспользуйтесь настройками зарядного устройства, чтобы завершить зарядку раньше времени, и постарайтесь не отключать питание, пока аккумулятор заряжен. Сначала прекратите зарядку и убедитесь, что порт зарядки разблокирован. Возьмите зарядный пистолет, нажмите кнопку на нем и вытащите его. После завершения зарядки сначала разблокируйте аккумулятор, а затем отсоедините зарядный штекер. Не вытаскивайте зарядный пистолет силой, если зарядный порт заблокирован, в противном случае зарядный порт будет поврежден. После отключения зарядного пистолета убедитесь, что защитная крышка зарядного порта и крышка зарядного порта закрыты, чтобы предотвратить попадание воды или посторонних предметов в зарядный порт и нарушение нормальной работы. Для улучшения впечатлений от вождения автомобиля можно предложить следующие варианты: Когда в аккумуляторной батарее комбинации приборов остался заряд Когда индикатор (SOC) достигает красной зоны, это означает, что аккумулятор скоро разрядится. Заряжайте его вовремя, иначе это может сократить срок его службы.
после использования.
Гибридные автомобили с подключаемым модулем питания питаются от аккумуляторной батареи. Чтобы избежать разрядки аккумуляторной батареи и снижения качества вождения, крайне важно вовремя заряжать её и оценивать потребляемую мощность перед поездкой. В автомобиле предусмотрены следующие способы зарядки: Домашнее портативное зарядное устройство переменного Зарядное тока устройство для зарядки однофазным переменным током Зарядная станция постоянного тока*
Автомобиль имеет следующие режимы зарядки Плановая зарядка (только зарядка от сети переменного тока): автомобиль заряжается по расписанию в соответствии со временем зарядки, установленным пользователем. Немедленная зарядка: зарядка начинается сразу после подключения зарядного пистолета.
| Статус неисправно сти | Возможные причины | Обходной путь |
|---|---|---|
| Платежная карта просрочена или плата неисправна | Проверьте размер комиссии за оплату картой или обратитесь к сотрудникам станции для решения вопроса. | |
| Невозможно зарядить: физическое подключение завершено, зарядка | Неправильное подключение к зарядному устройству переменного тока | Убедитесь, что переключатель зарядного устройства поднят. Обратите внимание, что штекеры зарядного устройства на семижильных кабелях имеют разную длину и места подключения. |
| началась | Переразряд аккумулятора низкого | Использовать другое Для запуска двигателя автомобиля используется аккумуляторная батарея низкого напряжения 12 В. |
| напряжения 12 | |
|---|---|
| В | |
| 220 В 50 Гц 10 А Стандартная однофазная двухполюсная заземленная розетка не имеет электричества. | |
| Неисправное соединение транспортного средства или зарядного устройства переменного тока | Если на приборной панели горит индикатор неисправности системы питания или появляется сообщение о неисправности системы зарядки, прекратите зарядку и обратитесь в авторизованный сервисный центр BYD Auto для подтверждения. |
| Статус неисправно сти | Возможные причины | Обходной путь |
|---|---|---|
| Температура аккумулятора ниже -30℃ или выше 60℃ | Дайте аккумуляторной батарее нагреться или остыть перед зарядкой, поместите транспортное средство в среду с подходящей температурой и зарядите ее после того, как температура вернется к нормальной. | |
| Аккумуляторная батарея полностью заряжена. | Когда аккумуляторная батарея полностью заряжена, зарядка автоматически прекращается. | |
| Остановите зарядку на полпути | Зарядный кабель не подключен | Проверьте, не ослаблен ли кабель зарядного устройства. |
| Нажат переключатель подключения зарядки | При нажатии переключателя зарядного устройства зарядка останавливается, и для начала зарядки необходимо повторно подключить зарядное устройство. | |
| Отключение электроэнергии | Через определенный промежуток времени зарядка автоматически возобновится при восстановлении питания. | |
| Температура аккумуляторной батареи слишком высокая | На панели приборов загорится индикатор перегрева аккумуляторной батареи, и зарядка автоматически прекратится. Продолжайте зарядку после того, как аккумулятор остынет. | |
| Транспортное средство или зарядная станция вышли из строя | В случае неисправности зарядной станции или автомобиля обратитесь в авторизованный сервисный центр BYD Auto. |
Проверьте перед зарядкой: Убедитесь, что зарядное устройство не имеет дефектов, таких как треснувший корпус, изношенный кабель, ржавая вилка или посторонние предметы.состояние. Не производите зарядку, если разъем для зарядки неплотно прилегает. Убедитесь, что в зарядном порту нет воды или посторонних предметов, а
При возникновении вышеуказанной ситуации зарядка запрещена, в противном случае это может привести к короткому замыканию или поражению электрическим током, что может привести к травме.
1. Описание оборудования
Устройство для зарядки переменного тока — это зарядное устройство, которое поставляется вместе с автомобилем и подключает автомобиль к стандартной бытовой электросети.Для зарядки автомобиля подключите его к однофазной двухполюсной заземленной розетке 220 В 50 Гц 10 А.
Розетка электропитания должна быть бытовой и соответствовать национальным стандартам, чтобы избежать повреждения линии и срабатывания защитного устройства из-за высокой мощности зарядки, что может повлиять на нормальное использование другого оборудования. Устройство состоит из сетевой вилки, соответствующей национальным стандартам, зарядного пистолета, защитного чехла для него и зарядного кабеля, называемого автомобильным зарядным устройством. Вилка подключается к стандартной бытовой розетке, а зарядный пистолет — к зарядному порту автомобиля. Технические характеристики оборудования: 220 В переменного тока 50 Гц 8 А Время зарядки: см. напоминание о времени зарядки на комбинации приборов.
Конкретные предупреждения по безопасности при зарядке см. в инструкциях к зарядному устройству. Максимальная рабочая температура окружающей среды: 50 °C. Храните изделие в прохладном и сухом месте, когда оно не используется. Во время зарядки не кладите устройство в багажник, под переднюю часть автомобиля или рядом с шинами. Во время использования не допускайте переезда или падения транспортных средств, а также наступления на устройство людей. Не роняйте устройство. Не тяните за кабель, чтобы переместить
запрещается модифицировать, разбирать или ремонтировать зарядное оборудование и соответствующие порты.
2. Руководство по зарядке
Если замок двери транспортного средства находится в разблокированном состоянии, рекомендуется вернуть переключатель питания в положение «ВЫКЛ», нажать на крышку порта зарядки, и крышка порта зарядки автоматически откроется.
Откройте защитные крышки зарядного пистолета и розетки транспортного средства и убедитесь в отсутствии препятствий на конце наконечника зарядного пистолета и в зарядной розетке.
Подключите порт блока питания: Вставьте вилку зарядного устройства транспортного средства в бытовую розетку, и индикатор зарядного устройства транспортного средства загорится (красным цветом).лампа).
Во время процесса зарядки прибор одновременно отображает соответствующие параметры зарядки и экран зарядки. В настоящее время вы можете использовать мультимедиа для настройки запланированной зарядки. Подробную информацию о настройке см. в разделе «Функция запланированной зарядки мультимедиа».Можно установить.
3. Руководство по остановке зарядки Окончание зарядки: Зарядка автоматически завершится, когда автомобиль полностью зарядится. Если вам необходимо завершить зарядку раньше времени, перейдите сразу к следующему шагу.
Отсоедините порт зарядки: Если режим работы электрозамка отключение противоугонной функции,Пр о ст о н а жм и те м е х ан ич ес кую кн оп ку з а р ядн о г о пи ст о ле таивытащ ит е з а ряд н ый п и ст о ле т. Если режим работы электрозамка включить защиту от кражи,Необходимо нажать кнопку разблокировки ключа или нажать микровыключатель на ручке двери (когда ключ находится рядом), затем нажать механическую кнопку зарядного пистолета и вытащить зарядный пистолет.
Отсоедините вилку питания. Закройте крышку зарядного порта автомобиля. Поместите зарядное устройство в
1. Описание оборудования
Устройство для зарядки переменного тока: это устройство состоит из сетевой вилки,
кожуха для вилки/зарядного пистолета и соединительного кабеля, соответствующих требованиям национального стандарта, называемого «семь на семь»*. Сетевая вилка подключается к розетке зарядного устройства, а зарядный пистолет — к зарядному порту транспортного средства.
Трехфазный зарядный блок переменного тока *
Для зарядки вашего автомобиля используйте зарядные станции переменного тока в общественных местах. Вы также можете использовать трёхфазный зарядный блок переменного тока BYD для зарядки автомобиля. Информация об использовании зарядного оборудования приведена в разделе Его руководство пользователя или следуйте его пошаговым инструкциям. Время зарядки: см. напоминание о времени зарядки на комбинации приборов. 2. Руководство по зарядке Разблокируйте автомобиль и откройте крышку зарядного порта: Чтобы открыть крышку зарядного порта, ознакомьтесь с инструкцией по снятию крышки зарядного порта портативного бытового зарядного устройства переменного тока. Подключите порт блока питания: Если вы используете зарядное устройство для зарядки автомобиля, этот шаг пропускается. Если вы используете зарядное устройство переменного тока, оснащенное зарядным пистолетом, этот шаг пропускается. Если используется однофазный зарядный блок переменного тока и он не оснащен зарядным пистолетом, то необходим преобразователь семь в семь.При использовании вилку питания необходимо подключить к розетке на зарядном устройстве. Интерфейс подключения транспортного средства: Подключите зарядный пистолет зарядного устройства к зарядному порту автомобиля и надежно зафиксируйте его. Настройки зарядки: Для зарядных устройств переменного тока или зарядных стоек переменного тока в общественных местах, где нет возможности настройки, этот шаг можно пропустить.Шаги. Для зарядных устройств переменного тока с возможностью установки в общественных местах вам необходимо провести карту или отсканировать QR-код и т. д.Подробную информацию об эксплуатации см. в инструкции по использованию зарядного устройства/коробки. И ндикаторподключениязарядногоустройства Зажигай. накомбинацииприборов Во время процесса зарядки на комбинации приборов одновременно отображаются соответствующие параметры зарядки и экран зарядки.
В это время вы можете использовать мультимедиа для настройки запланированной зарядки. Подробную информацию о процессе настройки см. в разделе «Умная зарядка (только зарядка от сети переменного тока)«Настройки функций. 3. Руководство по остановке зарядки Окончание зарядки: Зарядное оборудование настроено на преждевременное завершение зарядки, либо автомобиль автоматически завершает зарядку, когда аккумулятор полностью заряжен. Отсоедините порт зарядки: Инструкции по отключению зарядного порта см. в разделе «Зарядка портативного домашнего сетевого устройства». Отсоедините вилку питания: При использовании зарядного устройства 7-to-7 рекомендуется сначала отсоединить зарядный пистолет, а затем вилку питания.
Если вы используете зарядное устройство переменного тока, оснащенное зарядным пистолетом, этот шаг пропускается.Закройте крышку порта зарядки переменного тока (см.Домашнее портативное зарядное устройство переменного тока). Организуйте зарядные устройства и разместите их правильно. При использовании зарядной станции/коробки переменного тока поместите зарядный пистолет в указанное место зарядной станции/коробки. Если вы используете метод «семь-семь», организуйте и убирайте его правильно.
1. Описание оборудования Зарядка транспортного средства осуществляется с помощью зарядного устройства постоянного тока в общественном месте, которое обычно устанавливается на специальной зарядной станции. Технические характеристики оборудования: Ознакомьтесь с инструкцией к зарядному устройству. Время зарядки: см. напоминание о времени зарядки на комбинации приборов. 2. Руководство по зарядке Подключите транспортное средство к зарядному устройству постоянного тока через зарядный пистолет зарядного устройства постоянного тока, чтобы осуществить зарядку постоянным током. Метод мгновенной зарядки: Перед зарядкой замки дверей автомобиля должны быть разблокированы, а селектор электропитания рекомендуется установить в положение «ВЫКЛ». Откройте крышку порта зарядки, откройте крышку порта зарядки и защитную крышку порта зарядки.
П одключитезарядныйштекерзарядногоустройствакавтомобилю. Порт для зарядки надежно заблокирован
Чтобы начать зарядку, следуйте инструкциям на зарядном устройстве. Индикатор подключения зарядного устройства на комбинации приборов Зажигай. Во время процесса зарядки на комбинации приборов одновременно отображаются соответствующие параметры зарядки и экран зарядки. 3. Руководство по остановке зарядки Окончание зарядки: Если зарядное устройство настроено на преждевременное завершение зарядки или зарядка уже завершена, зарядное устройство автоматически завершит зарядку. Отсоедините порт зарядки: Нажмите кнопку механической блокировки на зарядном пистолете постоянного тока и вытяните зарядный пистолет. После завершения зарядки постоянного тока зарядного блока организуйте зарядное оборудование и разместите его надлежащим образом, а также установите зарядный пистолет в предназначенное для этого место зарядного устройства. Закройте защитную крышку порта зарядки постоянного тока и крышку порта зарядки транспортного средства.
Этот автомобиль поддерживает значки приложений на рабочем столе, настройки автомобиля и интеллектуальный голосовой интерфейс для открытия интерфейса настроек зарядки: Войдите в интерфейс настроек через приложение «Умная зарядка» в списке мультимедийных приложений; Войдите в интерфейс настроек «Умная зарядка» через центральный экран управления → Новая энергия → Настройки зарядки; Позвонив по телефону «Привет, Xiaodi, включи смартзарядку/зарядку для книг», «Привет, Xiaodi, я хочу смартзарядку/зарядку для книг»,«Привет, Сяоди, помоги мне открыть смарт-зарядку», «Привет, Сяоди, открой
Забронировать автомобиль», «Здравствуйте, Сяоди, я хочу зарезервировать автомобиль», «Здравствуйте, Сяоди, помогите мне открыть бронирование автомобиля», чтобы быстро войти. Этот автомобиль можно вернуть, нажав кнопку возврата. /ключ домой используйте голосовое управление, чтобы выйти со страницы интеллектуальной зарядки:
③Повторить цикл ⑤Настройки По умолчанию автомобиль настроен на немедленную зарядку, то есть переключатель запланированной зарядки выключен. Чтобы запланировать зарядку, нажмите кнопку начала запланированной зарядки①, задайте время начала и окончания зарядки② и цикл повторения③, а затем нажмите «ОК», чтобы сохранить настройки. После успешного назначения времени зарядки, если вы подключите зарядный пистолет или нажмете кнопку питания, чтобы выключить автомобиль, мультимедиа напомнит вам о времени начала зарядки. При необходимости вы можете перейти на немедленную зарядку. Страница настроек бронирования автомобиля *
③Повторить цикл ④Период скидки на электроэнергию Если вам необходимо зарезервировать автомобиль, нажмите кнопку
цикл повторения③ и период скидки на электроэнергию④, а затем нажмите «ОК», чтобы сохранить настройки. После успешного назначения времени зарядки, если вы подключите зарядный пистолет, мультимедиа напомнит вам о времени начала зарядки, и вы сможете зарядить автомобиль сразу же, как только возникнет такая необходимость. Если автомобиль находится в холодной погоде, автоматически включится предварительный подогрев аккумулятора.
Пользователи могут нажать на кнопку интеллектуальной зарядки и отключите напоминание о подключении зарядного пистолета и напоминание о выключении в разделе «Напоминание о запланированной зарядке».
Это транспортное средство оснащено функцией разрядки от автомобиля к транспортному средству (V2L). Описание оборудования Выброс за пределы транспортного средства Устройство для подключения транспортного средства к розетке (VTOL): Устройство состоит из разрядного пистолета, розетки, кабеля иЗащитный кожух для разрядного пистолета. О цененный 220 В 50 Гц 32 А Внешний разряд означает внешний разряд через соединение V2L, максимум Мощность разряда составляет 6,6(3,3)кВт.

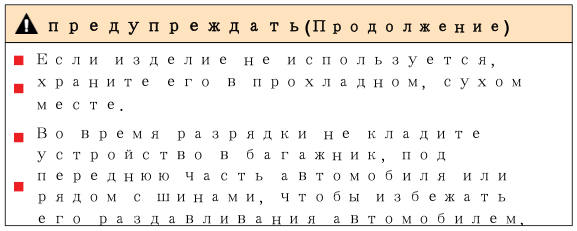

Предварительный осмотр Предупреждение о безопасности при разрядке аккумулятора аналогично предупреждению о безопасности при зарядке. Во избежание серьёзных травм внимательно прочтите и соблюдайте предупреждения о безопасности при зарядке, изложенные в инструкции по зарядке в этой главе. Меры предосторожности при разрядке такие же, как и при зарядке. Во избежание повреждения зарядного оборудования и автомобиля внимательно ознакомьтесь с мерами предосторожности при зарядке, изложенными в инструкции по зарядке в этой главе, и соблюдайте их.
транспортногосредстванеменее 15%.

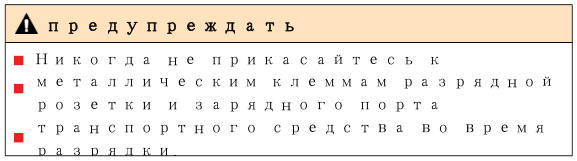

При возникновении следующих ситуаций разряд запрещен, в противном случае это может привести к короткому замыканию или поражению электрическим током, что может привести к травме. Соединительное устройство V2L имеет ненормальные условия, такие как трещины на корпусе, износ кабеля, ржавчина на разъеме или посторонние предметы.состояние. В порту зарядки находится вода или посторонний предмет, либо металлический контакт заржавел или поврежден коррозией.Нештатные ситуации, такие как повреждения и удары. Руководство по началу разрядки 1. Откройте крышку порта зарядки и защитную крышку порта зарядки: Перед выпиской транспортное средство находится в противоугонном состоянии. Разблокируйте переключатель крышки порта зарядки, откройте крышку порта зарядки и защитную крышку порта зарядки (см.Домашнее портативное зарядное устройство переменного тока). 2. Подключите разрядное устройство: В о л я Разрядное устройство V2L подключено к зарядному порту и надежно закреплено. 3. Начало разряда: После нажатия переключателя на разрядной розетке и ожидания в течение нескольких секунд загорится индикатор розетки (красного цвета), что означает, что розетку можно использовать. После подключения устройства разряда аккумуляторной батареи автомобиль начинает разряд аккумуляторной батареи, и на приборной панели отображается информация о разряде аккумуляторной батареи. Остановите разряд аккумуляторной батареи. 1. Конец выписки: Отключите нагрузку. В случае чрезвычайной ситуации переходите сразу к следующему шагу (не рекомендуется). 2. Отсоедините устройство сбросного соединения: При открытой двери автомобиля вытащите разрядный пистолет из зарядного порта (для зарядных пистолетов с механическими кнопками нажмите на механическую кнопку, прежде чем вытаскивать их).
Закройте крышку порта зарядки и крышку порта зарядки (см.Домашнее портативное зарядное устройство переменного тока). 3. Отделочное оборудование: После завершения разрядки поместите разрядное устройство в ящик для хранения багажа или храните его надлежащим образом.
После подключения автомобиля к пистолету для разряда, функция внешнего разряда автоматически включится. При этом на экране приборной панели и центрального управления мультимедиа отображается обратный отсчёт. Время одного разряда по умолчанию на экране центрального управления мультимедиа:5 часов.
→ настройки →Энергия→Заряд и разряд, чтобы войти в интерфейс настроек «Внешний разряд (VTOL)».
Когда автомобиль разряжен до низкого уровня мощности в положении «ВЫКЛ», если вам необходимо запустить двигатель, чтобы продолжить разрядку Если заряд батареи слишком низкий, вы можете нажать кнопку «Запустить двигатель для выработки электроэнергии при слишком низком заряде батареи», чтобы установить его.
Пользователь может нажать кнопку «Установить» на экране центрального управления мультимедиа, чтобы ввести время разрядки.Необходимое время разряда задается в интерфейсе настройки времени.
Чтобы предотвратить кражу
электропистолета во время зарядки и разрядки, зарядный порт этого транспортного средства оснащен противоугонной функцией. По умолчанию эта функция отключена. Пользователь может войти в интерфейс настроек «Защита от кражи электрического замка зарядного порта» через центральный экран управления → New Energy и выбрать «Включить», чтобы включить противоугонную функцию.
В режиме «Включено/Умно» пользователи могут разблокировать и отсоединить зарядный пистолет во время зарядки следующими способами: В положении «ВЫКЛ» нажмите кнопку разблокировки смарт-ключа, чтобы разблокировать его. Чтобы разблокировать дверь, нажмите микровыключатель рядом с наружной ручкой двери водителя. Чтобы разблокировать дверь, нажмите на центральный замок под стеклом водительской двери. Если автомобиль полностью заряжен, зарядный штекер автоматически разблокируется (только в режиме «Smart»).
| Серийный номер | «Работа по предотвращен ию кражи электрозамков модель”Устан овить статус | Состояние противоуг онной системы четырехд верного | Полностью ли заряжен автомобиль? | Можно ли вытащит ь зарядны й пистолет |
| транспорт ного средства | ? | |||
| 1 | Давать возможность | атрезия | / | Не мочь |
| 2 | Давать возможность | Открыть | / | Может |
| 3 | Деактивировать | атрезия | / | Может |
| 4 | Деактивировать | Открыть | / | Может |
| 5 | разумный | атрезия | Автомобиль полностью заряжен. | Может |
| Автомобиль не полностью заряжен | Не мочь | |||
| 6 | разумный | Открыть | / | Может |
Как показано в таблице выше, если транспортное средство находится вВ режимах 2/3/4/6, помимо описанных выше операций разблокировки, пользователь может разблокировать пистолет, нажав кнопку зарядки. Однако эта операция может повлиять на срок службы зарядного порта или самого пистолета. Это аварийная операция, и её не рекомендуется выполнять часто.

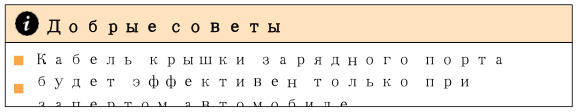

Если электрозамок выходит из строя и зарядный пистолет невозможно отсоединить, зарядный пистолет можно отсоединить с помощью аварийной разблокировки вручную. 1. Откройте крышку багажника, и на
правой внутренней защитной панели багажника* вы найдете
пистолета. 2. Разблокируйте зарядный пистолет, закрепив аварийный трос и потянув за него. 3. После завершения разблокировки установите обратно пряжку аварийного троса.
Автомобиль оснащен функцией балансировки мощности при движении в двухрежимном режиме, которая резервирует мощность для резких ускорений и других рабочих условий. При движении автомобиля в более стабильном режиме мощность будет колебаться вокруг точки баланса. Контроллер транспортного средства имеет функцию памяти и запомнит последнюю установленную точку баланса мощности.
Настройки баланса батареи Баланс аккумулятора — это состояние аккумулятора, которого, по ожиданиям пользователя, автомобиль достигнет во время движения. Пользователь может настроить его через центральный экран управления → →Новая энергия→Настройки интерфейса «Параметры управления энергопотреблением». Управление энергопотреблением на базе ИИ: с помощью алгоритмов ИИ мощность автомобиля и режимы HEV/EV интеллектуально регулируются в соответствии с навигационной информацией, окружающей средой, состоянием автомобиля и привычками вождения для достижения оптимальной экономии топлива. Если в пункте назначения выполнить зарядку неудобно, рекомендуется поднять точку баланса, чтобы сохранить мощность автомобиля и улучшить впечатления от вождения. Принудительное энергосбережение: отдайте приоритет энергосбережению и поддерживайте мощность как можно ближе к заданному значению. Если зарядка в пункте назначения удобна, рекомендуется снизить целевую мощность или перейти на управление
энергопотреблением с помощью ИИ, чтобы полностью использовать накопленную мощность для движения автомобиля и экономии топлива; если зарядка в пункте назначения неудобна, рекомендуется увеличить целевую мощность, чтобы автомобиль мог поддерживать мощность и улучшить впечатления от вождения. Для обеспечения комфортного вождения автомобиль автоматически корректирует нижнюю границу точки баланса мощности в зависимости от высоты над уровнем моря и температуры окружающей среды.
Когда уровень заряда аккумулятора опускается ниже определённого значения во время стоянки автомобиля, двигатель включает генератор для выработки электроэнергии для зарядки аккумуляторной батареи. В процессе выработки электроэнергии частота вращения двигателя превышает нормальные обороты холостого хода, что является нормальным явлением. Когда уровень заряда аккумулятора достигает определённого значения, автомобиль прекращает выработку электроэнергии.
Когда мощность автомобиля высокая, автомобиль автоматически переключается на Режим EV, рекомендуется сначала использовать EV. При среднем уровне заряда аккумулятора автомобиль запоминает последний выбранный режим вождения при включении. После включения водитель может вручную выбрать нужный режим с помощью переключателя режимов.

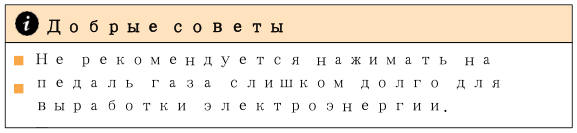

Функция генерации мощности ускорителя предназначена для удовлетворения потребностей пользователя в генерации высокой мощности с учетом характеристик транспортного средства.Эффекты NVH. Как это сделать: На передаче P и в режиме HEV, когда уровень заряда аккумулятора ниже определенного значения, нажатие педали акселератора может активировать функцию генерации электроэнергии.

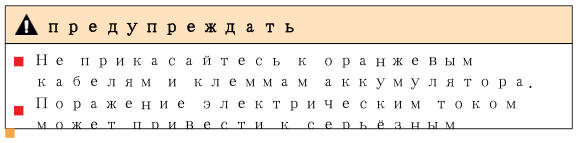

Одним из основных источников энергии автомобиля является аккумуляторная батарея, расположенная под полом и допускающая многократное зарядное устройство. Основные способы зарядки аккумуляторной батареи от внешнего источника питания: бытовая зарядка переменного тока, зарядка от сети переменного тока, зарядка от сети постоянного тока*. Аккумуляторную батарею также можно заряжать от электродвигателя при торможении, движении накатом или при работающем двигателе.
Чтобы поддерживать аккумулятор в оптимальном состоянии, регулярно полностью заряжайте его с помощью зарядного устройства переменного тока, рекомендуется не реже одного раза в неделю. Если транспортное средство не используется более Для продления срока службы рекомендуется поддерживать уровень заряда аккумулятора в диапазоне 40–60% в течение 7 дней. Если устройство не используется более 3 месяцев, его необходимо зарядить до 100%, а затем разрядить до уровня 40–60%, чтобы избежать ухудшения характеристик аккумулятора или даже его повреждения.
При низкой температуре наружного воздуха включается система подогрева аккумуляторной батареи и нагревает ее, повышая скорость зарядки при низких температурах и обеспечивая мощность и запас хода транспортного средства.
Когда новое энергетическое транспортное средство достигает требования сдать на утилизацию, рекомендуется следовать следующим процедурам: 1. Отправьте транспортное средство в пункт утилизации BYD, и BYD проведет оценку остаточной стоимости аккумуляторной батареи. 2. Оцененные транспортные средства будут отправлены на предприятия по переработке и демонтажу транспортных средств для извлечения аккумуляторных батарей. 3. Использованные аккумуляторные батареи, демонтированные организациями по переработке и разборке автомобилей, будут переданы в пункты приема вторсырья, которые выкупят аккумуляторные батареи.
В этом автомобиле используется литий-железо-фосфатный аккумулятор собственной разработки BYD, называемый аккумулятором низкого напряжения. Низковольтный аккумулятор этого автомобиля оснащён интеллектуальной функцией зарядки. При низком заряде аккумулятора автомобиль может автоматически включить силовую батарею или двигатель для его зарядки, что продлевает срок его службы.

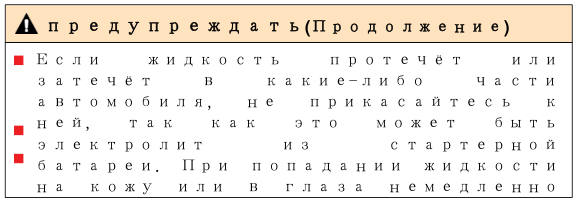

помощью механического ключа.Запуск двигателя автомобиля осуществляется от источника питания 12 В через два специальных провода зажигания. В этом случае при низком заряде аккумуляторной батареи прибор может выдать сообщение «Заряд батареи низкий, питание автомобиля скоро будет отключено», и автомобиль снова перейдет в режим гибернации. Для выработки электроэнергии необходимо немедленно запустить двигатель автомобиля и поддерживать его включенным более 15 минут, чтобы обеспечить полную зарядку аккумуляторной батареи низкого напряжения. Запуск двигателя возможен только через специальный интерфейс переднего распределительного щитка салона.
кабины.
пожарному Если вышеперечисленные операции не привели к пробуждению и запуску автомобиля, рекомендуется своевременно обратиться в автосервис BYD.

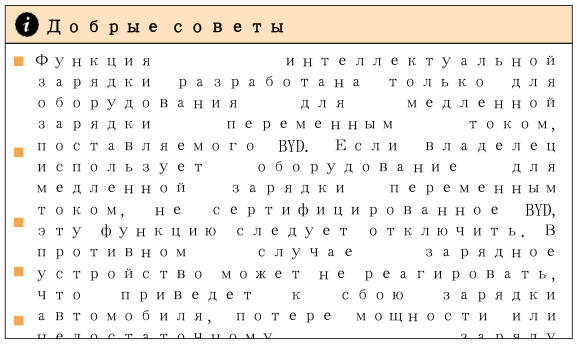

Когда аккумулятор низкого напряжения разряжается, активируется интеллектуальная функция зарядки, которая продлевает срок его службы. При низком уровне заряда аккумуляторной батареи автомобиль может запустить двигатель для выработки электроэнергии, необходимой для
работы функции интеллектуальной зарядки.
В этом автомобиле реализована интеллектуальная функция зарядки, и нет необходимости отсоединять отрицательную клемму низковольтной батареи при длительной стоянке.
Если силовой агрегат заводится с трудом или часто глохнет, немедленно проверьте автомобиль. Если силовой агрегат издает необычные шумы, остановите автомобиль и проверьте. Если в трансмиссии обнаружена серьезная утечка антифриза или смазочного масла, автомобиль следует остановить и проверить.
Это транспортное средство в первую очередь предназначено для перевозки пассажиров. Для вашей безопасности и безопасности окружающих, пожалуйста, не перегружайте транспортное средство и не буксируйте его. Буксировка прицепа может отрицательно повлиять на управляемость, производительность, торможение, долговечность, экономичность вождения, расход топлива и т. д. BYD Auto не предоставляет гарантию на повреждения или неисправности, вызванные буксировкой в коммерческих целях.
