Высоковольтные распределительные устройства — снятие и установка (Leopard 5)

Перевод оригинальной сервисной документации BYD (12 страниц). Термины: «высоковольтная распределительная коробка» — 高压配电盒 (в моторном отсеке); «высоковольтный распределительный блок» — 高压配电箱 (в задней части кузова, у правой стойки C).

1. Общие указания

⚠ ВНИМАНИЕ

Наденьте изолирующие средства защиты: изолирующие перчатки, изолирующую обувь, защитные очки.

Перед обслуживанием высоковольтных компонентов действуйте по стандартной процедуре отключения высокого напряжения.

После отсоединения разъёмов высоковольтных компонентов измерьте мультиметром напряжение на них; переходить к следующему шагу можно только после того, как напряжение снизится до безопасного значения.

При обслуживании высоковольтных компонентов обращайте внимание на температуру поверхности корпуса; работайте после остывания.

После снятия высоковольтных жгутов выполните изоляционную защиту жгутов и разъёмов высоковольтных компонентов.

⚠ ПРЕДУПРЕЖДЕНИЕ

Запрещается обслуживание и замена компонентов высоковольтной системы неспециалистами.

Механикам, не прошедшим обучение по безопасности при работе с высоким напряжением, запрещается обслуживать высоковольтные компоненты и работать с ними.

Запрещается обслуживать или заменять высоковольтные компоненты во время зарядки автомобиля.

Перед работами на высоковольтных компонентах необходимо отсоединить зарядный порт от зарядного оборудования и убедиться, что автомобиль обесточен (высокое напряжение отключено).

При измерении сопротивления изоляции ни в коем случае не прикасайтесь к оголённым токопроводящим частям — иначе есть опасность поражения электрическим током.

Категорически запрещается обслуживать автомобиль в среде с коррозионными, легковоспламеняющимися и взрывоопасными газами — иначе есть опасность пожара и взрыва.

Без разрешения запрещается самовольно разбирать и модифицировать высоковольтные компоненты — иначе они не смогут работать нормально, что может привести к опасным авариям.

2. Принцип работы системы

– Высоковольтная распределительная коробка: за счёт соединений медных шин и кабелей распределяет высоковольтный постоянный ток тяговой батареи на компрессор кондиционера (AC) и водяной нагреватель PTC; внутри установлены предохранители для защиты цепей и т.д.

– Высоковольтный распределительный блок: за счёт замыкания и размыкания контакторов реализует управление зарядкой постоянным током; за счёт соединений медных шин и кабелей распределяет высоковольтный постоянный ток тяговой батареи на бортовой источник питания и на задний блок управления «три в одном»; внутри установлены предохранители для защиты цепей, а также предусмотрен контроль «залипания» контакторов для определения их состояния и т.д.

3. Расположение компонентов

Расположение высоковольтных распределительных устройств на автомобиле

№

Наименование

1

Высоковольтная распределительная коробка

2

Кронштейн высоковольтной распределительной коробки

3

Высоковольтный распределительный блок

4. Схемы сборки узлов

Высоковольтная распределительная коробка и кронштейн

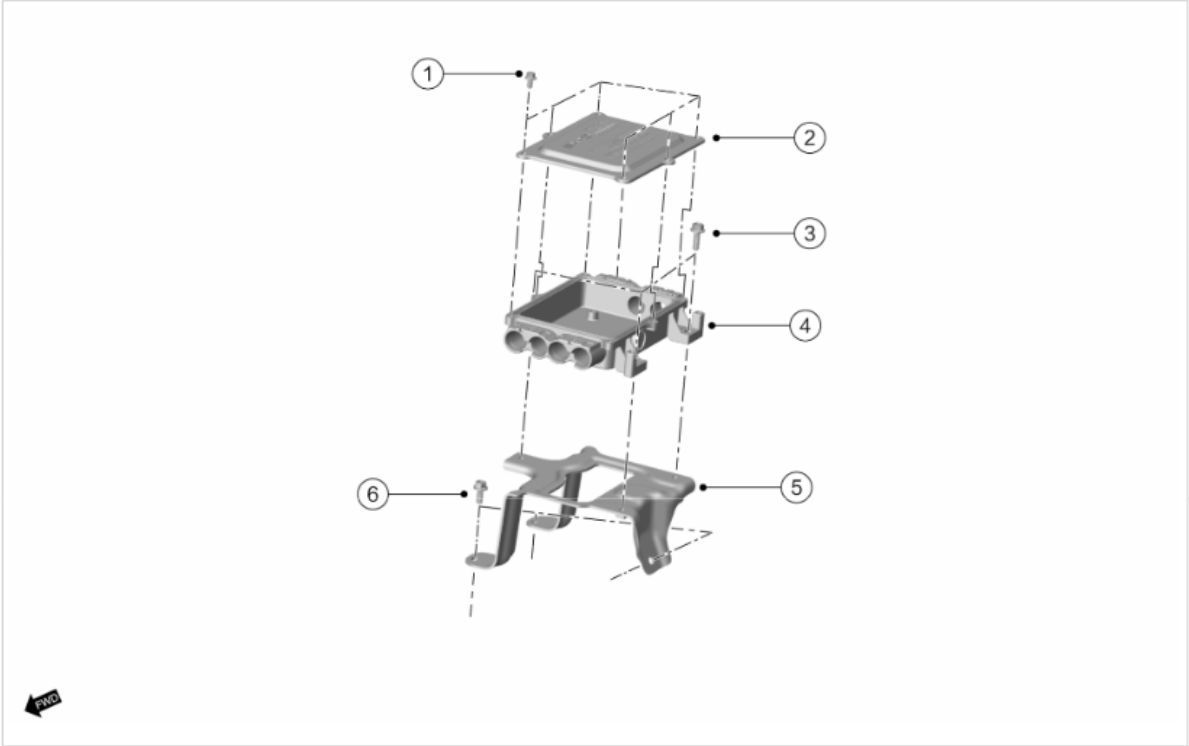

Взрыв-схема: коробка, крышка и кронштейн

№

Наименование

См. раздел

1

Болт ×6 (3,5 Н·м)

—

2

Крышка высоковольтной распределительной коробки

—

3

Болт ×3 (9 Н·м)

—

4

Высоковольтная распределительная коробка

«6. Снятие/установка высоковольтной распределительной коробки»

5

Кронштейн высоковольтной распределительной коробки

«7. Снятие/установка кронштейна высоковольтной распределительной коробки»

6

Болт ×3 (9 Н·м)

—

Высоковольтный распределительный блок

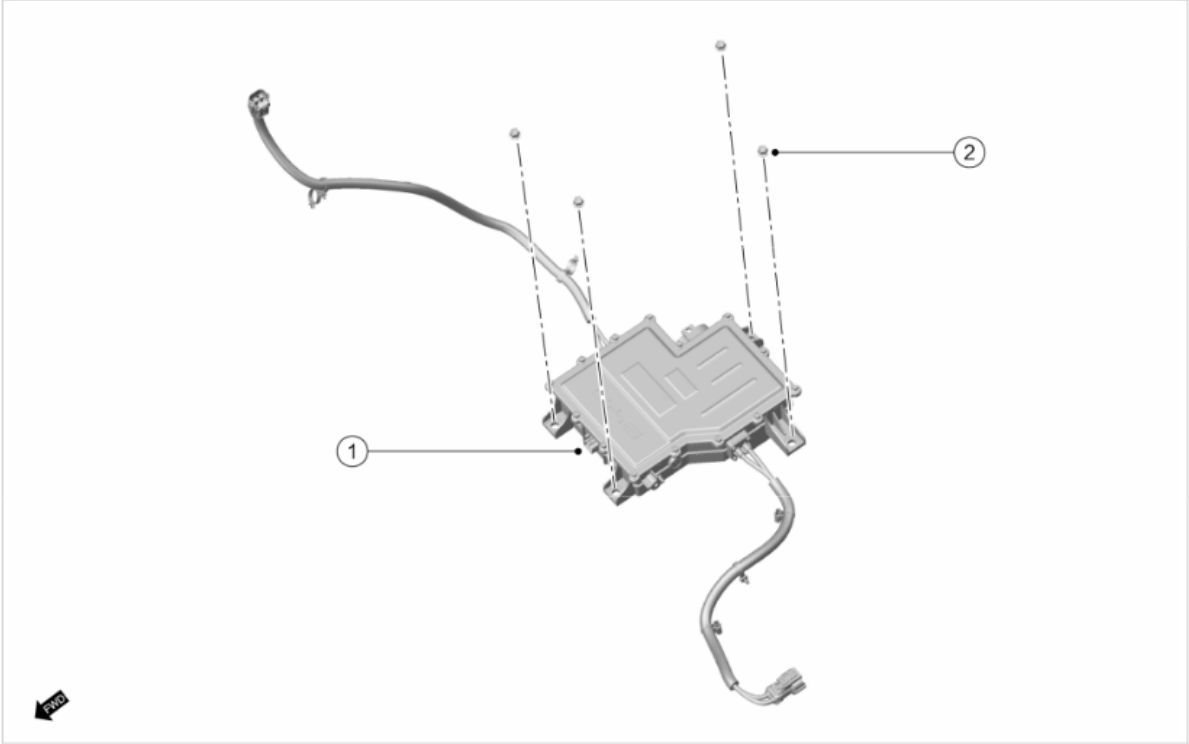

Высоковольтный распределительный блок в сборе

№

Наименование

См. раздел

1

Высоковольтный распределительный блок

«8. Снятие/установка высоковольтного распределительного блока в сборе»

2

Гайка ×4 (25 Н·м)

—

5. Топология системы

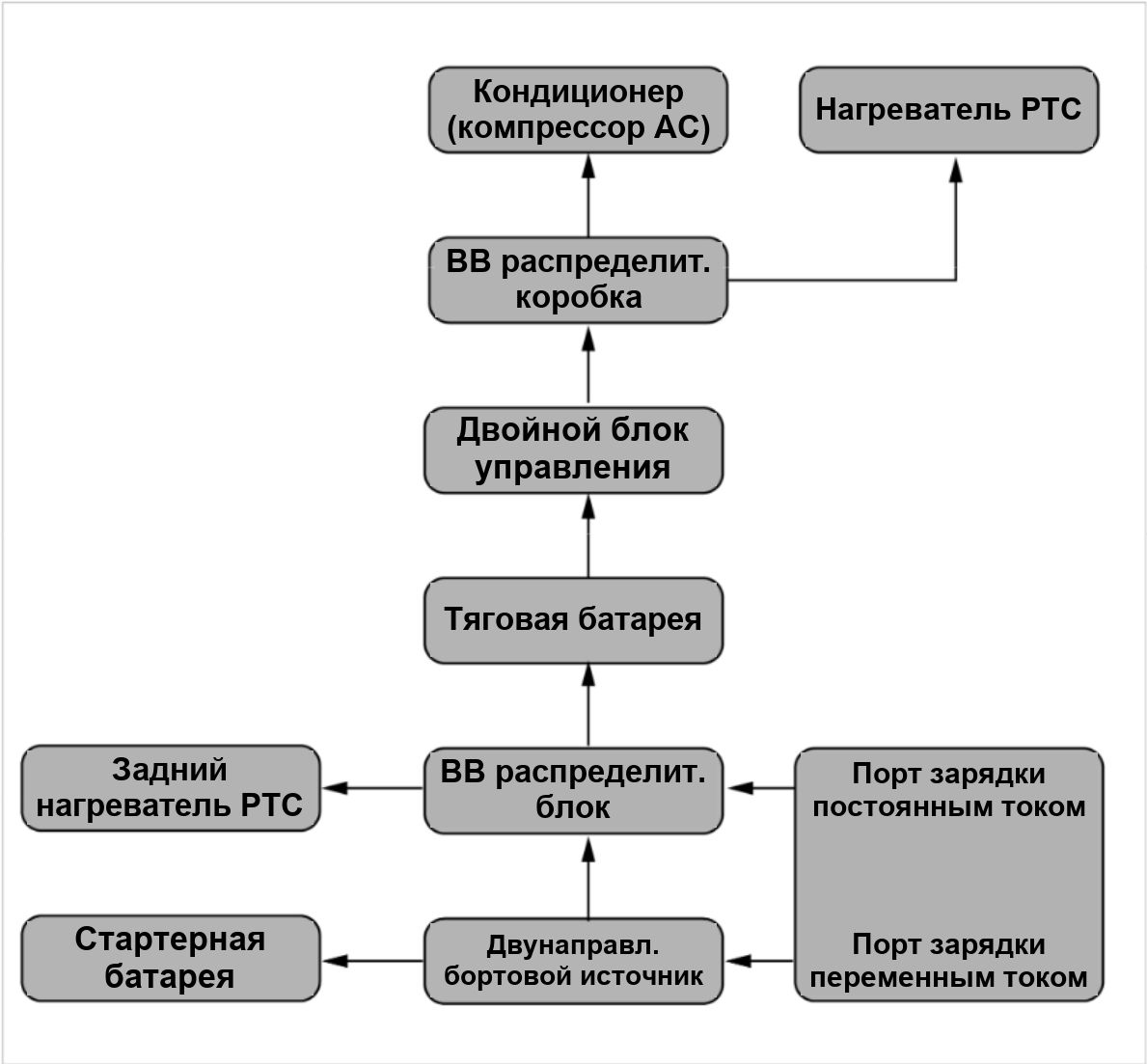

Схема связей высоковольтных компонентов

6. Снятие/установка высоковольтной распределительной коробки

Необходимые инструменты и оборудование:

– Динамометрический ключ (3–25 Н·м)

Снятие

1. Выполните процедуру отключения высоковольтной электрической системы. См. раздел «Отключение и включение питания высоковольтной электрической системы».

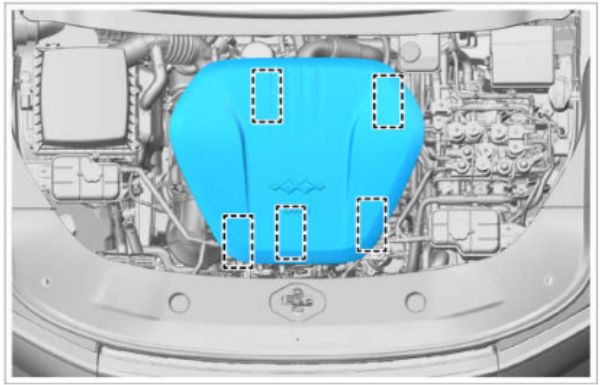

2. Потянув вверх, отсоедините 5 резиновых втулок от шаровых болтов, снимите декоративную накладку двигателя в сборе.

Снятие декоративной накладки двигателя

3. Выверните 1 крепёжный болт, отсоедините жгут заземления (массы).

– Момент затяжки: 18 Н·м

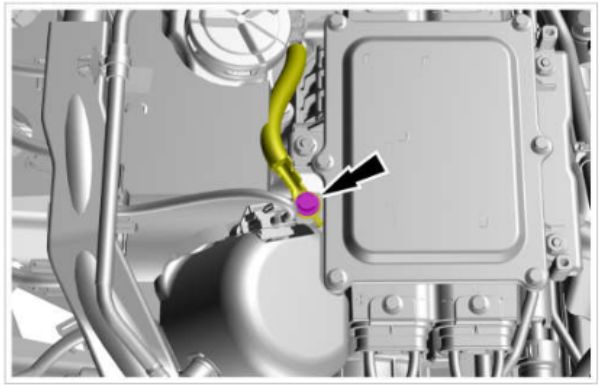

Отсоединение жгута заземления

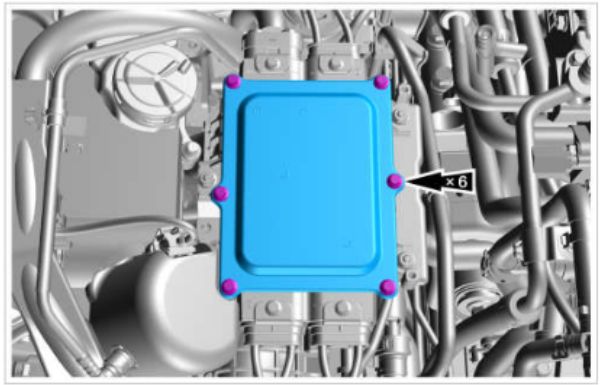

4. Выверните 6 крепёжных болтов, снимите верхнюю крышку высоковольтной распределительной коробки.

– Момент затяжки: 3,5 Н·м

Снятие верхней крышки коробки

5. Отсоедините высоковольтные жгуты.

а) Выверните 6 крепёжных болтов.

– Момент затяжки: 3,5 Н·м

б) Выверните 3 крепёжных болта, отсоедините 3 высоковольтных жгута.

– Момент затяжки: 3,5 Н·м

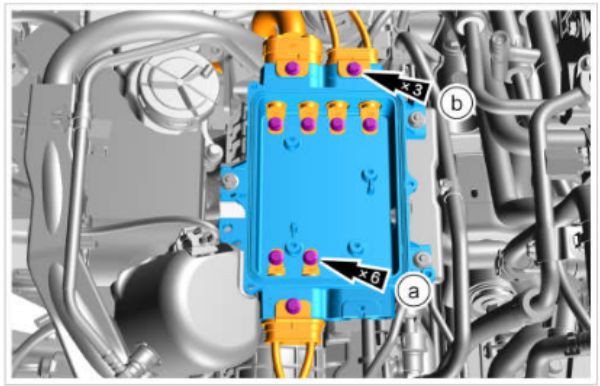

Отсоединение высоковольтных жгутов (а — 6 болтов, б — 3 болта)

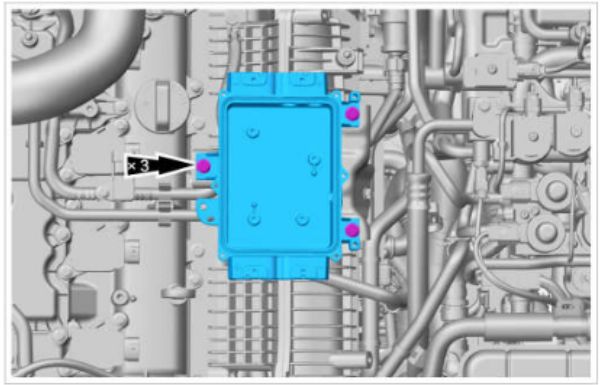

6. Выверните 3 крепёжных болта, снимите высоковольтную распределительную коробку.

– Момент затяжки: 9 Н·м

Снятие высоковольтной распределительной коробки

Установка

1. Установка выполняется в порядке, обратном снятию.

7. Снятие/установка кронштейна высоковольтной распределительной коробки

Необходимые инструменты и оборудование:

– Динамометрический ключ (3–25 Н·м)

Снятие

1. Выполните процедуру отключения низковольтной электрической системы. См. раздел «Отключение и включение питания низковольтной электрической системы».

2. Потянув вверх, отсоедините 5 резиновых втулок от шаровых болтов, снимите декоративную накладку двигателя в сборе.

Снятие декоративной накладки двигателя

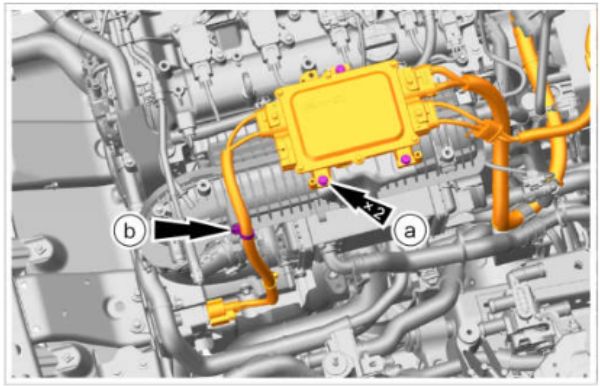

3. Отведите в сторону высоковольтную распределительную коробку в сборе.

а) Выверните 3 крепёжных болта.

– Момент затяжки: 9 Н·м

б) Отсоедините 1 фиксирующую клипсу, отведите высоковольтную распределительную коробку в сборе в сторону.

⚠ ВНИМАНИЕ

В тексте оригинала указано 3 болта, а на рисунке у позиции «а» стоит пометка ×2 — уточните количество по факту.

Отведение высоковольтной распределительной коробки

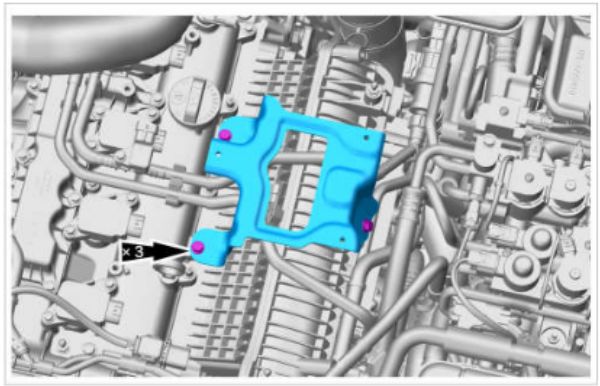

4. Выверните 3 крепёжных болта, снимите кронштейн высоковольтной распределительной коробки.

– Момент затяжки: 9 Н·м

Снятие кронштейна

Установка

1. Установка выполняется в порядке, обратном снятию.

8. Снятие/установка высоковольтного распределительного блока в сборе

Необходимые инструменты и оборудование:

– Динамометрический ключ (3–25 Н·м)

Снятие

1. Выполните процедуру отключения высоковольтной электрической системы. См. раздел «Отключение и включение питания высоковольтной электрической системы».

2. Снимите правую нижнюю облицовку стойки C в сборе с принадлежностями. См. раздел «Снятие/установка правой нижней облицовки стойки C в сборе с принадлежностями».

3. Отсоедините высоковольтный распределительный блок в сборе.

а) Выверните 1 крепёжный болт, отсоедините жгут заземления (массы).

б) Отсоедините 1 разъём, отсоедините высоковольтный распределительный блок от заднего привода нагревателя PTC в сборе.

в) Отсоедините 4 фиксирующие клипсы.

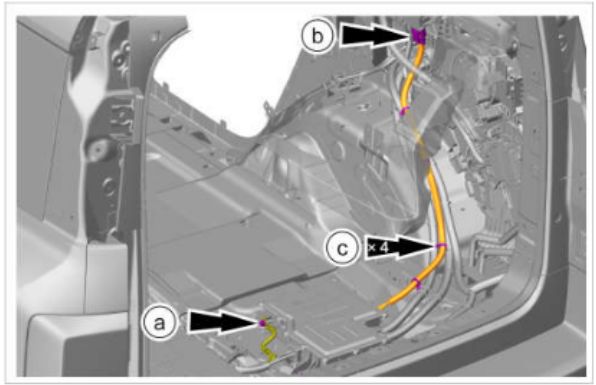

Отсоединение жгутов (а, б, в)

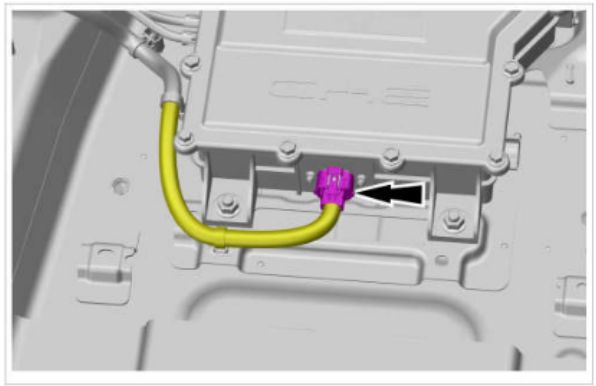

4. Отсоедините 1 разъём, отсоедините высоковольтный распределительный блок в сборе от напольного жгута I.

Отсоединение напольного жгута I

5. Снимите верхнюю крышку высоковольтного распределительного блока в сборе.

⚠ ВНИМАНИЕ

При снятии верхней крышки высоковольтного распределительного блока поднимайте и опускайте её двумя руками строго вертикально; запрещается снимать крышку двумя руками или одной рукой с одной стороны (односторонне) — это может привести к излому установочного штифта от неравномерной нагрузки.

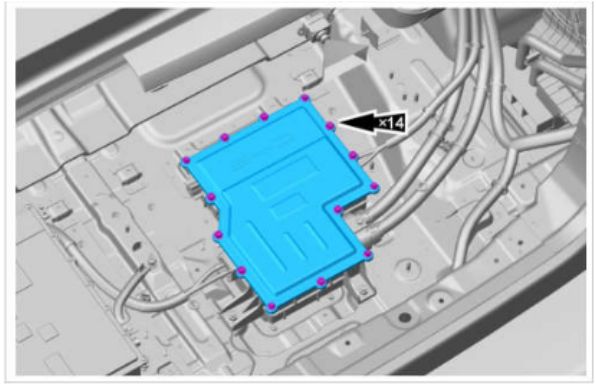

– Выверните 14 крепёжных болтов, снимите верхнюю крышку высоковольтного распределительного блока в сборе.

– Момент затяжки: 9 Н·м

Снятие верхней крышки (14 болтов)

6. Снимите высоковольтный распределительный блок в сборе.

а) Отсоедините 1 разъём, отсоедините высоковольтный распределительный блок от двунаправленного бортового источника питания в сборе.

б) Отсоедините 3 фиксирующие клипсы жгута.

в) Выверните 5 крепёжных болтов, отсоедините интегрированную зарядную розетку в сборе от высоковольтного распределительного блока.

– Момент затяжки: 9 Н·м

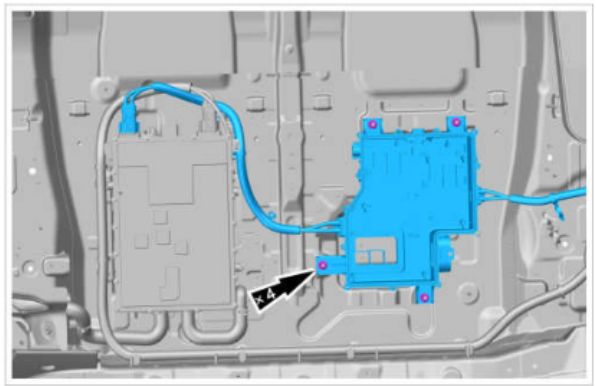

г) Выверните 4 крепёжных болта, отсоедините шину постоянного тока высоковольтного распределительного блока от блока.

– Момент затяжки: 15 Н·м

⚠ ВНИМАНИЕ

В тексте оригинала для пунктов «в» и «г» указано 5 и 4 болта соответственно, а на рисунке у позиций «в» и «г» стоят пометки ×4 и ×5 — количество уточните по факту.

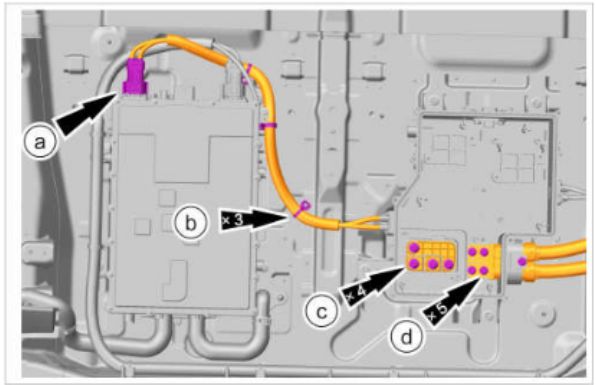

Отсоединение разъёма, клипс, зарядной розетки и шины постоянного тока (а–г)

7. Выверните 4 крепёжные гайки, снимите высоковольтный распределительный блок в сборе.

– Момент затяжки: 25 Н·м

Снятие высоковольтного распределительного блока в сборе

Установка

1. Установка выполняется в порядке, обратном снятию.
