Гибридная система, зарядка и аккумуляторы
1-4 Режимы работы двухрежимной
системы
Знакомство с режимами работы двухрежимных систем

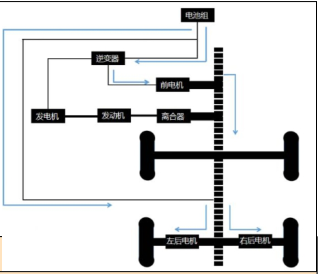

EV - чисто электрический режим работы
В чисто электрическом режиме аккумуляторная батарея обеспечивает электрическую энергию для приведения
автомобиля в движение электродвигателем, который может удовлетворять различным условиям работы, таким как запуск, движение задним ходом,, ускорение и движение с постоянной скоростью. подсказка
Автомобиль может автоматически переключиться в режим "HEV" при таких условиях, как резкое ускорение, высокая скорость, подъем по склону, высокая температура, низкая температура, разряженный аккумулятор и т. д. Если вы хотите продолжить движение в режиме "EV", вам необходимо вручную переключиться обратно в режим "HEV" при выполнении условий EV. Если температура слишком высокая или слишком низкая, рекомендуется продолжать использовать режим "HEV".
HEV - двухрежимный режим работы
В режиме HEV двигатель не запускается при высокой или низкой потребляемой мощности, и автомобиль движется исключительно на электричестве. Как показано на примере чисто электрического режима работы.

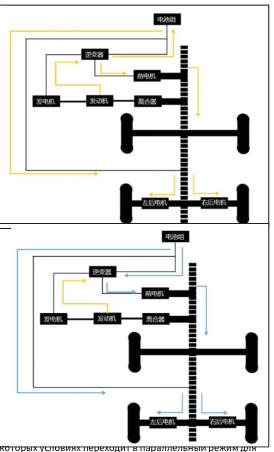

В режиме HEV двигатель переходит в тандемный режим при низком заряде батареи или высокой мощности, чтобы удовлетворить потребности в движении.
В режиме HEV двигатель вырабатывает
электричество для зарядки аккумулятора и привода электромотора.
Режим HEV вырабатывает электроэнергию от двигателя и разряжает аккумулятор для работы приводного двигателя.
улучшения топливной экономичности.

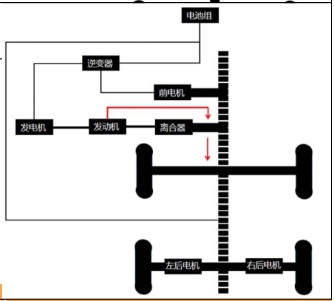

В режиме HEV двигатель и электромотор работают
одновременно.
системы

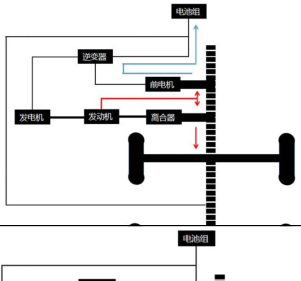

В режиме HEV двигатель работает, а электромотор вырабатывает и рекуперирует энергию. В режиме HEV двигатель работает, мотор не работает.
Выбор режима работы двухрежимной системы
① Рычаг режима "EV/HEV"
② Рычаг "Режим" Экономичная модель EV:
Переключите рычаг "EV/HEV", когда на приборке загорится индикатор EV, это означает, что вы находитесь в режиме EV. Переключайте рычаг "Mode" непрерывно, пока на приборной панели не загорится индикатор ECO, чтобы перейти в экономичный режим (ECO) для максимального энергосбережения. Режим EV-Comfort:
Переключайте рычаг "EV/HEV", пока на приборе не загорится индикатор EV, указывающий на то, что вы находитесь в режиме EV. Непрерывно перемещайте рычаг "Mode", пока на приборе не загорится индикатор NORMAL, чтобы перейти в нормальный режим (NORMAL), в котором сочетаются комфорт и энергопотребление. Режим EV-Sport:
Переключайте рычаг "EV/HEV" до тех пор, пока на приборной панели не загорится индикатор EV, указывающий на то, что вы находитесь в режиме EV. Непрерывно перемещайте рычаг "Mode", пока на приборной панели не загорится индикатор SPORT, чтобы перейти в спортивный режим (SPORT ) для обеспечения лучшей мощности. Экономичный режим HEV:
Переключите рычаг "EV/HEV", чтобы указать, что вы находитесь в режиме HEV, когда на приборной панели загорается индикатор HEV. Непрерывно перемещайте рычаг "Mode", пока на приборной панели не загорится индикатор ECO, чтобы перейти в экономичный режим (ECO), который обеспечивает наилучшую экономию топлива. Режим HEV-Comfort:
Переключайте рычаг "EV/HEV" до тех пор, пока на приборной панели не загорится индикатор HEV, указывающий на HEV. Непрерывно перемещайте рычаг "Mode", пока на приборе не загорится индикатор NORMAL, чтобы перейти в режим NORMAL, который обеспечивает оптимальный комфорт и экономию топлива. Режим HEV-Sport:
Переключайте рычаг "EV/HEV" до тех пор, пока на приборной панели не загорится индикатор HEV, указывающий на то, что вы находитесь в HEV. Непрерывно перемещайте рычаг "Mode" до тех пор, пока на приборной панели не загорится индикатор SPORT, чтобы перейти в режим SPORT для оптимальной динамики. Режим движения MAX EV:
MAX EV предоставляет водителю возможность "постоянно использовать электричество, но не топливо", что обеспечивает движение автомобиля исключительно на электричестве в максимально возможной степени. Если вам необходимо перейти в режим MAX EV при достаточном заряде батареи, переключите рычаг "EV/HEV" примерно на 3 с, пока индикатор EV на приборке не загорится синим цветом, в это время выходная мощность ограничена до определенного предела, пока мощность не снизится до более низкого уровня, весь автомобиль будет автоматически переключен в режим "HEV-Economy". Режим "HEV-Economy".
Рекомендации по выбору режима работы двухрежимной системы
Автомобиль работает на бензине и электричестве, при этом особое внимание уделяется следующему:
системы
При низких температурах производительность силовых батарей снижается. Чтобы предотвратить повреждение батареи, необходимо соблюдать следующие условия:
Когда температура низкая, автомобиль ограничивает мощность зарядки и разрядки и заряда.
Автомобиль нельзя заряжать, если температура ниже -30°C или выше 60°C.
Автомобиль нельзя разряжать, если температура ниже -35°C или выше 60°C.
Рекомендуется использовать автомобиль при температуре -20°C и выше. В случае вышеуказанных особых условий эксплуатации рекомендуется приводить автомобиль в движение с помощью двигателя.
Оптимальная рабочая температура для батареи составляет 25°C; если температура слишком высока или слишком низка, батарея ограничивает свою отдачу, и запас хода чистого электромобиля сокращается. Внимание к компонентам, работающим под высоким давлением и при высоких температурах Автомобили оснащены оранжевыми кабелями, подключенными к силовому элементу и другим высоковольтным компонентам.
Двигатель, радиатор охлаждения и некоторые другие детали могут нагреваться до высоких температур во время движения.
Эти детали обозначены предупреждающими наклейками. Внимательно прочитайте и следуйте инструкциям на этих предупреждающих наклейках.

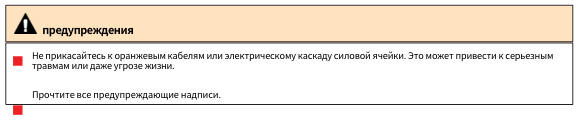

Предупреждение
Не разбирайте и не демонтируйте детали, находящиеся под высоким напряжением, так как это может привести к серьезным травмам или даже угрожать вашей жизни. В случае столкновения, захода в воду или других ситуаций, когда существует риск повреждения высоковольтной системы, рекомендуется обратиться к авторизованному дилеру Denza, чтобы разобраться в ситуации и избежать риска поражения электрическим током. Во избежание риска поражения электрическим током не продолжайте эксплуатацию автомобиля, если есть признаки утечки электричества или если автомобиль диагностирован авторизованным дилером Denza как имеющий утечку электричества. Не прикасайтесь к частям, находящимся под высоким напряжением, так как неправильная эксплуатация может привести к поражению электрическим током, что может стать причиной серьезной травмы или даже угрозы для жизни.
Поскольку автомобиль приводится в движение с помощью бензинового двигателя и мотора, вы можете услышать звуки
двигателя, доносящиеся из моторного отсека.
При запуске автомобиля может быть слышен звук, исходящий от высоковольтного компонента под приборной панелью (звук включения или выключения контактора), это не является неисправностью.
Если загорается индикатор "OK", автомобиль готов к движению, даже если бензиновый двигатель не запущен. (только с электроприводом).
На стоянке всегда нажимайте кнопку "P". На передаче "P" или "N" двигатель может начать заряжать аккумуляторную батарею, если SOC ниже определенного уровня. Если вы держите рычаг переключения в положении "N", двигатель может начать заряжать аккумуляторную батарею, когда SOC будет ниже определенного уровня, Если удерживать передачу "R" или "D" слишком долго, она будет ложно показывать, что передача застряла. Поэтому по окончании переключения передач обязательно отпустите рычаг переключения. Выходя из автомобиля, обязательно нажмите кнопку "P", возьмите с собой ключ и заприте все двери.
Если низковольтная батарея неисправна, в результате чего заряд полностью разрядился и автомобиль не удается завести даже с помощью внешнего источника питания 12 В, рекомендуется обратиться к официальному дилеру Denza.
Предупреждение
Выходя из автомобиля, всегда выключайте систему питания. Выходя из автомобиля, обязательно нажмите кнопку "P", так как автомобиль может двигаться на низких оборотах холостого хода (моторный привод), даже если горит индикатор "OK" и двигатель остановлен. Когда горит индикатор "OK", автомобиль будет двигаться на низкой скорости, если рычаг переключения передач установлен в положение "R" или "D" и педаль тормоза не нажата, поэтому обязательно обратите на это внимание.
Для проведения ремонта или технического обслуживания автомобиля рекомендуется обращаться к официальному дилеру Denza.
Если автомобиль не подлежит ремонту из-за аварии или по другим причинам, мы рекомендуем обратиться к официальному дилеру Denza.
Поскольку в автомобиле используется герметичная гибридная низковольтная батарея, при ее обслуживании рекомендуется обратиться к официальному дилеру Denza.
Предупреждение
Если произошла авария, выполните следующие действия, чтобы снизить риск утечки электричества под высоким напряжением. Переместите автомобиль в безопасное место.
Припаркуйте автомобиль и нажмите кнопку "P", чтобы остановить двухрежимную систему.
Если автомобиль сильно поврежден, вы можете получить удар током. Во избежание поражения электрическим током не прикасайтесь к высоковольтным деталям (аккумуляторная батарея и т.д.) или соединительным кабелям (оранжевого цвета). Если внутри или снаружи автомобиля имеются оголенные провода, не прикасайтесь к ним во избежание поражения электрическим током.
системы
Предупреждения (продолжение)
Если жидкость вытекает или затекает в некоторые части автомобиля, не прикасайтесь к ней, так как это может быть электролит из низковольтной батареи. Если жидкость попала на кожу или в глаза, немедленно промойте их большим количеством воды (предпочтительно раствором борной кислоты) и немедленно обратитесь за медицинской помощью, чтобы избежать серьезных травм. Если ваш автомобиль загорелся, используйте специальный огнетушитель для электрических пожаров, чтобы потушить огонь. Использование небольшого количества воды может быть опасным, поэтому используйте много воды (например, воспользуйтесь гидрантом) или дождитесь прибытия пожарной бригады. Если автомобиль необходимо буксировать, выберите метод буксировки с отрывом четырех колес от земли, двигатель может продолжать вырабатывать электричество, если колеса находятся на земле во время буксировки, что может привести к утечке энергии.
4-1 Инструкции по зарядке/разрядке
133
Инструкции по зарядке
Предупреждение о безопасности при зарядке
Несовершеннолетним запрещено заряжать или прикасаться к зарядному оборудованию. Зарядный пистолет - это высоковольтное электрическое устройство, поэтому не позволяйте несовершеннолетним приближаться к нему во время зарядки.
Пожалуйста, выбирайте для зарядки относительно безопасные условия, например, избегайте опасных жидкостей, огня, тепла, молний, легковоспламеняющихся и взрывоопасных сред.
Категорически запрещается работать мокрыми руками и прикасаться к открытому металлу зарядного порта или зарядной подставки, иначе это может привести к поражению электрическим током, поражению электрическим током и травмам.
Если вы используете какое-либо медицинское электронное устройство, например имплантируемый кардиостимулятор или имплантируемый сердечно-сосудистый дефибриллятор, перед началом зарядки уточните у производителя медицинского электронного устройства, как зарядка влияет на медицинское электронное устройство, поскольку зарядка может повлиять на медицинское электронное устройство и привести к серьезным травмам или смерти.
Предупреждения о зарядных устройствах
Используйте специальное зарядное оборудование для электромобилей, отвечающее соответствующим национальным стандартам:
Не модифицируйте, не разбирайте и не ремонтируйте зарядное оборудование и связанные с ним порты без разрешения. При возникновении каких-либо неисправностей обратитесь к авторизованному дилеру Tengis для их устранения, чтобы избежать сбоев в работе зарядного устройства, которые могут привести к пожару.
Использование некачественных продуктов строго запрещено.
Категорически запрещается использовать зарядное устройство с мягким штепсельным кабелем бытовой электросети, перетертым кабелем зарядного пистолета, потрескавшейся изоляцией или любыми другими повреждениями.
Категорически запрещается использовать устройство с отсоединенным зарядным пистолетом, штекером питания или штекером питания, треснувшим или с поврежденной поверхностью.
Инструкции по заземлению зарядного оборудования:
Оборудование должно быть хорошо заземлено, чтобы в случае неисправности или повреждения зарядного оборудования провод заземления создавал минимальное сопротивление для разряда цепи, что снижает риск поражения электрическим током.
Оборудование оснащено проводом заземления, соединяющим точку заземления оборудования с точкой заземления вилки питания, которая должна быть соединена с правильно установленной и заземленной розеткой.
Во время зарядки запрещается размещать устройство в багажнике, под передней частью автомобиля и вблизи шин. Предупреждение перед зарядкой
Убедитесь, что в зарядных портах автомобиля, источниках питания и зарядном оборудовании нет посторонних предметов, таких как вода, а металлические клеммы не повреждены, не поражены ржавчиной, коррозией и т.д. Если возникли какиелибо из вышеперечисленных условий, не заряжайте устройство.
Предупреждения во время зарядки
Чтобы избежать серьезных травм, обратите внимание на следующие меры предосторожности во время зарядки автомобиля:
Не прикасайтесь к металлическим соединениям зарядного порта, зарядного разъема или вилки.
Во время грозы запрещается заряжать автомобиль или прикасаться к нему. Удары молнии могут повредить зарядное оборудование и привести к травмам.
Убедитесь, что в зарядных портах автомобиля, источниках питания и зарядном оборудовании нет посторонних предметов, таких как вода, а металлические клеммы не повреждены, не поражены ржавчиной, коррозией и т.д. Если возникли какие-либо из вышеперечисленных условий, не заряжайте устройство.
При зарядке, если вы обнаружите какие-либо отклонения в работе автомобиля или зарядного оборудования, например, появление странного запаха или дыма, немедленно прекратите зарядку и обратитесь к официальному дилеру Tengis.
Запрещается проводить техническое обслуживание автомобиля во время зарядки. Предупреждения по окончании зарядки Перед началом движения автомобиля убедитесь, что оборудование для зарядки и разрядки отключено от сети и крышка зарядного порта закрыта.
Меры предосторожности при зарядке
Когда цвет индикатора SOC на комбинированном измерителе становится красным, это означает, что заряд батареи скоро закончится. По возможности заряжайте его вовремя, иначе это негативно скажется на сроке службы аккумуляторной батареи и качестве вождения автомобиля.
Под портативной зарядкой переменного тока для домашнего использования подразумевается зарядка с помощью устройства для подключения зарядки переменного тока (от трех до семи), входящего в комплект автомобиля. Рекомендуется использовать выделенную линию переменного тока 220 В 50 Гц 10 А и розетку, чтобы избежать повреждения линии и срабатывания защиты из-за высокой мощности зарядки, что может повлиять на нормальное использование другого оборудования.
Во избежание повреждения зарядного оборудования (меры предосторожности при работе с зарядным оборудованием):
Не ударяйте зарядное устройство, пожалуйста, позаботьтесь о предотвращении механических повреждений, таких как падение и внешнее воздействие.
Не ставьте зарядное устройство рядом с обогревателем или другим источником тепла.
Перед зарядкой подключите пистолет к сети:
Сначала убедитесь, что в зарядном пистолете и зарядном порту нет посторонних предметов и что антиопрокидывающие колпачки на клеммах зарядного пистолета не ослаблены и не деформированы.
Держа зарядный пистолет в руке, совместите его с зарядным портом и вставьте его, убедившись, что пистолет вставлен на место.
135 Окончание операции извлечения заряда:
Сначала прекратите зарядку и разблокируйте дверь, нажав кнопку разблокировки дистанционным ключом один раз или коснувшись микровыключателя главной водительской двери или внутренней кнопки разблокировки главной водительской двери.
Держите зарядный пистолет в руке и вытащите его, нажав на кнопку на зарядном пистолете.
Не вытаскивайте пистолет для зарядки с силой, когда порт для зарядки заблокирован, иначе порт для зарядки будет поврежден.
Перед зарядкой рекомендуется перевести питание в положение "OFF".
Заметки о зарядке:
Во время зарядки кондиционер можно использовать в обычном режиме. Для зарядки не рекомендуется включать кондиционер.
Во время зарядки рекомендуется, чтобы персонал не находился в автомобиле.
Во время зарядки рекомендуется ставить автомобиль в проветриваемом месте.
При зарядке постоянным током автомобиль имеет меньшую мощность зарядки постоянным током в период идентификации, чтобы распознать истинную емкость зарядного устройства и позволить устройству в полной мере использовать свою максимальную выходную мощность, обеспечивая тем самым пользователю лучшие впечатления от зарядки.
Когда батарея питания будет полностью заряжена, система зарядки автоматически прекратит зарядку.
При досрочном завершении зарядки зарядный пост переменного тока или зарядное устройство постоянного тока должны быть отключены до отсоединения устройства подключения зарядки; при зарядке портативных устройств переменного тока дома зарядный пистолет со стороны автомобиля должен быть отсоединен до отсоединения штекера питания со стороны источника питания.
После зарядки и отсоединения зарядного пистолета убедитесь, что защитная крышка порта зарядки и крышка порта зарядки закрыты, так как вода или посторонние предметы могут попасть в порт зарядки и нарушить нормальную работу устройства.
Перед запуском автомобиля убедитесь, что зарядное оборудование отсоединено, так как автомобиль может начать движение на передаче, когда механизм блокировки зарядного оборудования не полностью заблокирован, что приведет к повреждению зарядного оборудования и автомобиля.
Если автомобиль не используется в течение длительного времени, рекомендуется полностью зарядить его перед использованием. Чтобы продлить срок службы силовой батареи, рекомендуется заряжать ее раз в месяц во время стоянки. (Для получения подробной информации о техническом обслуживании см. рекомендации по использованию аккумуляторной батареи)
Если температура аккумулятора слишком высока или слишком низка, автомобиль не будет заряжаться должным образом.
В северных регионах с более низкими температурами рекомендуется заряжать устройство в отапливаемом помещении.
В регионах с высокими температурами на юге рекомендуется заряжать устройство в прохладном проветриваемом месте.
Когда зарядка включена для нагрева или охлаждения, происходит некоторая задержка времени зарядки и небольшое увеличение мощности зарядки, что является нормальным явлением.
В процессе зарядки может активироваться система охлаждения аккумулятора, компрессор, вентилятор и другие детали работают по мере необходимости, а в передней части салона раздается определенный звук, что является нормальным явлением.
В процессе зарядки, когда батарея охлаждается или включается подогрев батареи, мощность зарядки на дисплее прибора может падать и колебаться в течение короткого периода времени, что является нормальным явлением.
Перед завершением зарядки для увеличения срока службы батареи включается функция выравнивания заряда, поэтому время зарядки может быть отложено.
Во время зарядки на комбинированном счетчике будет отображаться расчетное оставшееся время полной зарядки.
Вполне нормально, что оставшееся время полной зарядки может в некоторой степени отклоняться при различных температурах, уровнях мощности, зарядных устройствах и т. д.
Если крышка зарядного порта замерзла из-за погодных условий или по другим причинам, мы рекомендуем использовать горячую воду, чтобы растопить лед, прежде чем открывать крышку зарядного порта, пожалуйста, не открывайте ее силой.
При высокотемпературной зарядке постоянным током большой мощности на работу системы контроля температуры аккумулятора может повлиять кондиционер в салоне, что приведет к снижению эффективности зарядки и увеличению времени зарядки. Для обеспечения эффективности зарядки рекомендуется выключать кондиционер во время процесса зарядки.
Вся система зарядки автомобиля будет интеллектуально регулировать ток зарядки в реальном времени в зависимости от состояния соответствующих компонентов.
Не рекомендуется использовать дополнительные кабели или адаптеры/переходники. Если вам необходимо использовать дополнительный адаптер, обратитесь к официальному дилеру Denza для выбора кабеля соответствующего диаметра, а параметры адаптера/переходника должны соответствовать требованиям страны и региона.
Подсказка
Не открывайте крышку зарядного порта с усилием, если она не разблокирована. Не закрывайте крышку зарядного порта, если она полностью открыта. После зарядки автомобиля от внешнего источника вентилятор охлаждения и компрессор кондиционера могут включиться и работать автоматически по мере охлаждения аккумулятора, что является нормальным явлением.
Общее устранение неисправностей зарядки
состояние неисправности
Возможные причины
вылечить
Невозможно зарядить: физическое подключение завершено, зарядка начата
Просроченная карта или неисправность зарядного устройства
Запросите стоимость карты или свяжитесь с персоналом сайта для решения проблемы.
Неправильно подключен разъем для зарядки от сети переменного тока
Убедитесь, что переключатель зарядного пистолета высветился, обращая внимание на то, что зарядные устройства имеют разную длину штекера и разное расположение разъемов.
Переразряд стартерной батареи 12 В
Если подсоединить источник питания 12 В от другого автомобиля, то при запуске автомобиля стартерная батарея будет заряжаться.
220 В 50 Гц 10 А Стандарт с Отсутствие питания на гнезде заземления
Убедитесь, что источник питания защищен от перегрузки, и воспользуйтесь другой розеткой.
состояние неисправности
Возможные причины
вылечить
Неисправность зарядного устройства автомобиля или сети переменного тока
Убедитесь, что на приборной панели загорелась лампочка неисправности системы питания или появилось сообщение о неисправности системы зарядки, затем прекратите зарядку и рекомендуем обратиться к официальному дилеру Denza.
Если температура батареи питания слишком низкая или слишком высокая
Перед зарядкой дайте силовому элементу нагреться или остыть, поместите автомобиль в подходящую по температуре среду и дождитесь нормализации температуры перед зарядкой.
Аккумулятор питания полон
Зарядка автоматически прекращается, когда батарея питания заполнена.
Остановите зарядку в середине процесса зарядки
Зарядный кабель подключен не полностью
Убедитесь, что кабель разъема зарядки не подключен ошибочно.
Нажат переключатель разъема зарядки
Зарядка прекращается, когда нажимается переключатель зарядного разъема, и для начала зарядки необходимо снова подсоединить зарядный разъем.
Отказ питания
Через некоторое время, когда питание восстановится, необходимо снова подключить зарядное устройство, чтобы начать зарядку.
Слишком высокая температура батареи питания
Зарядка автоматически прекратится и возобновится, когда аккумулятор остынет.
Неисправность автомобиля или зарядной станции
Чтобы убедиться в том, что зарядный пост или автомобиль имеют индикацию неисправности, мы рекомендуем обратиться к официальному дилеру Denza.
Индикатор зарядки/разрядки переменным током по всему автомобилю*
Индикатор заряда/разряда расположен внутри крышки порта зарядки на правой стороне корпуса. Состояние зарядки отображается зеленым, желтым, красным, синим и белым цветами соответственно.
Если пистолет для зарядки/разрядки не подключен, белый цвет горит в течение некоторого времени, а затем гаснет. Во время использования, если весь автомобиль заблокирован, индикатор горит в течение некоторого времени, а затем гаснет. Когда автомобиль разблокируется, индикатор снова загорается.
функциональность
положение дел
состояние освещения
цвет
освещение
Зарядный порт открыт (пистолет не подключен)
Белый Всегда включен
рис. отдыхать и восстанавлив ать силы
Процесс инициализации заряда/разряда
жёлтый мигающий
Идет зарядка/пауза зарядки
Желтый всегда включен
рис. отдыхать и восстанавлив ать силы
Зарядка
зелёная вспышка
Зарядка завершена
Зеленый Всегда включен
электрический разряд
разрядка
голубая вспышка
неисправности
нарушение процесса зарядки и разрядки
Красный всегда включен
Способ зарядки
Проверьте перед зарядкой:
Убедитесь, что зарядное устройство не имеет никаких отклонений, таких как треснувшие корпуса, перетертые кабели, ржавые штекеры или посторонние предметы.
Не заряжайте устройство, если разъем для зарядки подключен неплотно.
Убедитесь, что в зарядный порт не попала вода или посторонние предметы, а металлические клеммы не заржавели и не подверглись коррозии.
При возникновении любого из вышеперечисленных условий зарядка запрещена, это может привести к короткому замыканию или поражению электрическим током, что повлечет за собой травмы.
Портативная зарядка от сети переменного тока для домашнего использования
1. Описание оборудования
для зарядки переменным током подключает автомобиль к стандартной бытовой однофазной двухполюсной розетке с заземлением (220 В 50 Гц ≥10 А) для зарядки автомобиля.
Розетки должны быть выбраны в соответствии с национальными стандартами бытовых розеток, чтобы избежать высокой мощности зарядки, приводящей к повреждению линии и срабатыванию защиты, что влияет на нормальное использование другого оборудования.
Время зарядки: обратитесь к напоминанию о времени зарядки на комбинированном приборе.
Предупреждение
Особые предостережения по безопасности при зарядке см. в инструкции по зарядке. Максимальная рабочая температура окружающей среды: 50°C. Когда устройство не используется, храните его в сухом и прохладном месте. Во время зарядки не кладите устройство в багажник, под переднюю часть автомобиля или рядом с шинами. Избегайте раздавливания, падения и вытаптывания транспортными средствами.
139

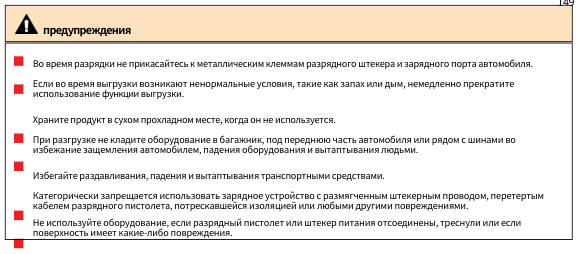

Предупреждения (продолжение)
Зарядное и разрядное оборудование следует использовать с осторожностью, чтобы не уронить его, и аккуратно обращаться с ним при перемещении, пожалуйста, не тяните за кабель напрямую, чтобы переместить это оборудование. Частная модификация, разборка или несанкционированный ремонт зарядного оборудования и связанных с ним портов строго запрещены. В случае выхода из строя рекомендуется обратиться к авторизованному дилеру Denza. Использование дополнительных кабелей или адаптеров/переходников строго запрещено. Категорически запрещается использовать зарядное устройство с мягким штепсельным кабелем бытовой электросети, а также с перетертым кабелем зарядного пистолета, потрескавшейся изоляцией или любыми другими повреждениями. Категорически запрещается использовать устройство с отсоединенным зарядным пистолетом, штекером питания или штекером питания, треснувшим или имеющим какие-либо повреждения на поверхности.
Примечание
При зарядке соединительный кабель не должен быть свернут, это влияет на рассеивание тепла. Особые меры предосторожности см. в инструкции по зарядке.
Подсказка
Рекомендуется обратиться к официальному дилеру Denza или местному электрику, чтобы выбрать подходящий источник питания, необходимый для зарядного оборудования. Инструкции по заземлению зарядного оборудования: Оборудование должно быть хорошо заземлено, чтобы в случае неисправности или повреждения зарядного оборудования провод заземления обеспечил разряд цепи с минимальным сопротивлением, что снизит риск поражения электрическим током. Оборудование оснащено проводом заземления, который соединяет точку заземления оборудования с точкой заземления вилки блока питания, которая должна быть соединена с правильно установленной и заземленной розеткой.
2.
Руководство по эксплуатации зарядного устройства
Откройте крышку зарядного порта:
Весь автомобиль разблокируется, и крышка порта зарядки открывается автоматически, если нажать на крышку порта зарядки переменного тока с правой стороны автомобиля.
Откройте защитную крышку порта для
зарядки и убедитесь, что на конце штекера и гнезда для зарядки нет никаких препятствий.
Подключите конец порта источника питания:
Вставьте вилку блока питания 3-7 в бытовую розетку, индикатор питания 3-7 всегда горит (зеленый свет).
Подключите автомобильный интерфейс:
Подключите зарядный пистолет 3-7 к порту зарядки и надежно зафиксируйте его.
Подключите зарядный пистолет, и загорится индикатор подключения к зарядке комбинированного прибора.
Индикатор зарядки от трех до семи будет мигать (зеленый свет).
Во время процесса зарядки счетчик отображает соответствующие параметры зарядки и одновременно показывает экран зарядки.
В это время вы можете назначить время зарядки через настройки мультимедиа, процесс настройки подробно описан в этой главе, настройки функции "Интеллектуальная зарядка".
3. Руководство по прекращению зарядки Конечная зарядка:
Зарядка автомобиля автоматически завершится, когда он полностью зарядится.
Если вам нужно закончить зарядку раньше, перейдите к следующему шагу.
Отсоедините разъем зарядного порта:
Если в режиме работы электрического замка отключена защита от кражи, нажмите механическую кнопку зарядного пистолета и вытащите зарядный пистолет.
Если электрозамок работает в режиме защиты от угона, необходимо нажать кнопку разблокировки ключа или нажать микропереключатель на ручке двери (когда ключ находится рядом), а затем нажать механическую кнопку зарядного пистолета, чтобы вытащить зарядный пистолет.
Подсказка
Разблокируйте весь автомобиль, нажав на кнопку разблокировки ключа (когда зарядка находится в положении "OFF") или нажав на микропереключатель на ручке двери (когда ключ находится рядом).
141
Теплые советы (продолжение)
Перед тем как вытащить зарядный пистолет, нажмите кнопку разблокировки автомобиля, чтобы разблокировать электрическую блокировку зарядного порта, и вытащите головку зарядного пистолета в течение 30 с, иначе электрическая блокировка зарядного порта будет заблокирована снова. Режим работы электрического замка можно установить с помощью мультимедиа, процедура настройки подробно описана в этой главе "Настройка функции управления электрическим замком порта зарядки". Если после операции разблокировки зарядный пистолет не удается отключить от сети, можно попытаться разблокировать его несколько раз, а если отсоединить его по-прежнему не удается, можно попытаться разблокировать его в экстренном случае, а порядок действий см. в разделе Экстренная разблокировка зарядного порта в разделе Управление электроблокировкой зарядного порта.
Если уровень заряда низкий, вы не сможете использовать зарядку по назначению.
Отсоедините вилку блока питания.
Закройте защитную крышку зарядного порта и крышку зарядного порта автомобиля.
Поместите Triple Turn Seven в сумку для хранения.
Зарядка переменным током Пост зарядки*
1. Описание оборудования Однофазный зарядный блок переменного тока* Для зарядки автомобиля используйте зарядный блок. Для использования зарядного оборудования, пожалуйста, обратитесь к его руководству пользователя или следуйте инструкциям.
Однофазный зарядный ящик переменного тока: устройство состоит из зарядного ящика, зарядного пистолета и соединительного кабеля; информацию об автоматических выключателях, аварийных выключателях и т. д. см. в руководстве к зарядному ящику.
Однофазный зарядный пост переменного тока Для зарядки автомобиля используйте однофазные зарядные станции переменного тока в общественных местах.
Некоторые зарядные станции не оснащены зарядным пистолетом, и для них требуется зарядный разъем переменного тока. 2. Руководство по эксплуатации зарядного устройства Разблокируйте весь автомобиль и откройте крышку зарядного порта:
Откройте крышку зарядного порта на правой стороне автомобиля, ориентируясь на открытие крышки зарядного порта для зарядки от бытовой сети переменного тока.
Подключите конец порта источника питания:
Этот шаг не требуется, если автомобиль заряжается с помощью зарядного блока.
Этот шаг не требуется, если вы используете зарядный пост переменного тока и он оснащен зарядным пистолетом.
Если используется однофазный зарядный пост переменного тока и зарядный пост не оснащен зарядным пистолетом, необходимо выполнить преобразование из семи в семь, для чего нужно подключить вилку блока питания к гнезду блока питания на зарядном посту.
Подключите автомобильный интерфейс:
Подключите зарядный пистолет зарядного устройства к зарядному порту автомобиля и надежно зафиксируйте его.
Настройки зарядки:
Этот шаг можно пропустить для однофазных зарядных ящиков переменного тока или зарядных постов переменного тока, которые не предусматривают установку в общественных местах.
Для зарядных станций/боксов переменного тока с возможностью настройки в общественных местах требуются такие операции, как проведение картой или сканирование QR-кода, как описано в инструкциях к зарядным станциям/боксам.
Во время зарядки на комбинированном индикаторе отображаются соответствующие параметры зарядки и экран зарядки.
В это время вы можете назначить время зарядки через настройки мультимедиа, процесс настройки подробно описан в этой главе, настройки функции "Интеллектуальная зарядка". 3. Руководство по прекращению зарядки Конечная зарядка:
Зарядное устройство настроено на досрочное завершение зарядки или полностью заряженный автомобиль автоматически завершает зарядку.
Отсоедините разъем зарядного порта:
См. раздел "Зарядка от бытовой переносной сети переменного тока", чтобы отключить соединение зарядного порта.
Отсоедините вилку блока питания:
Этот шаг не требуется, если вы используете зарядный пост переменного тока и он оснащен зарядным пистолетом.
При использовании устройства 7-7 рекомендуется сначала отсоединить зарядный пистолет, а затем вилку блока питания.
Закройте крышку порта для зарядки от сети переменного тока (см. раздел "Зарядка от сети переменного тока в домашних условиях").
Организуйте зарядное оборудование и разместите его соответствующим образом.
Если вы используете зарядный пост/ящик переменного тока, поместите зарядный пистолет в указанное место на зарядном посту/ящике.
Если вы используете систему 7 на 7, организуйте ее и разместите должным образом.
143
Зарядная свая Зарядка постоянным током
1. Описание оборудования Автомобили заряжаются с помощью зарядных устройств постоянного тока в общественных местах, которые обычно устанавливаются на специальных зарядных станциях.
Технические характеристики оборудования: Пожалуйста, ознакомьтесь с описанием зарядного устройства.
Время зарядки: обратитесь к напоминанию о времени зарядки на комбинированном приборе.
2. Руководство по эксплуатации зарядного устройства Зарядка постоянным током осуществляется путем подключения автомобиля к зарядному устройству постоянного тока через зарядный пистолет зарядного устройства постоянного тока.
Метод мгновенной зарядки:
Разблокируйте весь автомобиль, обратитесь к методу разблокировки крышки порта зарядки для домашней портативной зарядки переменного тока, и откройте крышку порта зарядки и защитную крышку порта зарядки постоянного тока.
Подключите автомобильный интерфейс.
Подключите зарядный пистолет к порту зарядки постоянного тока автомобиля и надежно зафиксируйте его.
Загорается индикатор подключения к зарядке комбинированного счетчика.
Во время зарядки на комбинированном индикаторе отображаются соответствующие параметры зарядки и экран зарядки.
3. Остановите зарядку Конечная зарядка:
Зарядное устройство настроено на досрочное завершение или зарядка завершена Зарядное устройство автоматически завершит зарядку.
Отсоедините разъем зарядного порта:
Нажмите кнопку механической блокировки на зарядном пистолете постоянного тока и вытащите зарядный пистолет.
По окончании зарядки постоянным током приведите в порядок зарядное оборудование и разместите его надлежащим образом, а зарядный пистолет установите в предназначенное для него место зарядного устройства.
Закройте защитную крышку порта зарядки постоянного тока и крышку порта зарядки автомобиля.
Предупреждение
См. инструкции по зарядке для получения специальных предупреждений о безопасности при зарядке.
Примечание
Нажмите "Завершить зарядку" на странице Smart Charging, чтобы заранее завершить зарядку. Если вам нужно зарядить устройство снова, нажмите "Продолжить зарядку" или снова вставьте пистолет, и вам нужно повторно ввести код/стирать карту, чтобы перезапустить общественный пост зарядки. Если после зарядки не удается вытащить зарядный пистолет, своевременно обратитесь в сервисную службу зарядного устройства. Особые меры предосторожности при зарядке инструкции по зарядкесм. в.
Интеллектуальная зарядка
Пользователи могут установить режим зарядки с помощью мультимедийных средств или интеллектуального голоса, а для входа в интерфейс настройки доступны следующие способы:
Доступ осуществляется нажатием на значок мультимедийного настольного приложения "Smart Charge";
Войдите в интерфейс "Интеллектуальная зарядка" через центральный экран → → Энергия → Зарядка и разрядка;
Быстрый доступ с помощью звонков "Алло, Тенгиз, включите умную зарядку/запишитесь на зарядку", "Алло, Тенгиз, я хочу умную зарядку/запишитесь на зарядку", "Алло, пожалуйста, включите умную зарядку/запишитесь на зарядку для меня! " и так далее.
Выйти со страницы Smart Charging можно, нажав кнопку "Назад" / "Домой" или Smart Voice:
Быстро выйдите из системы, позвонив по телефону "Алло Тенгиз, отключите интеллектуальную зарядку/резервную зарядку" или "Алло Тенгиз, выйдите из интеллектуальной зарядки/резервной зарядки".
Страница настройки интеллектуальной зарядки
① Переключатель резервной зарядки ② Переключатель резервного автомобиля ③ Настройки интеллектуальной зарядки
145 ① Резервное время начала и окончания зарядки
② Резервирование повторного цикла зарядки С завода автомобиль по умолчанию настроен на немедленную зарядку, а переключатель зарядки по назначению выключен.
Если вы хотите назначить время зарядки, нажмите кнопку включения зарядки, установите время начала зарядки, время окончания зарядки (1) и цикл повтора (2), а затем нажмите "OK", чтобы сохранить настройки.
После успешной установки резервирования, если вы подключите зарядное устройство или нажмете кнопку питания, чтобы автомобиль выключился, мультимедиа напомнит вам о времени начала зарядки, и при необходимости вы сможете изменить его на немедленную зарядку.
Пользователи могут нажать на значок Smart Charging Settings, чтобы отключить подключение зарядного пистолета и функцию напоминания об отключении питания в разделе "Charging Appointment Reminder".
① Зарезервируйте время для использования автомобиля
② Повторный цикл (iii) Преференциальные тарифные периоды ④Включите прогрев батареи питания ⑤ Включите кондиционер Если вам нужно сделать резервирование, нажмите на кнопку переключения резервирования, установите время использования (1), цикл повтора (2) и тарифный период (3), а затем нажмите "Сохранить", чтобы сохранить настройки.
Вы можете включить предварительный подогрев аккумулятора, нажав кнопку Power Battery Preheating ④, и если автомобиль находится в холодных условиях, предварительный подогрев аккумулятора будет включен интеллектуально.
Пользователь может включить кондиционер до установленного времени использования, нажав на кнопку включения кондиционера ⑤.
Примечание
Функция интеллектуальной зарядки разработана только для сертифицированного Denza оборудования для медленной зарядки переменного тока. При использовании оборудования для медленной зарядки переменного тока, не сертифицированного Denza, владельцам автомобилей следует отключить эту функцию, иначе они не смогут забронировать или сразу зарядить аккумулятор из-за невосприимчивости зарядного оборудования, что может привести к потере мощности автомобиля и разрядке аккумулятора. Если вам необходимо применить эту функцию на общественных зарядных станциях, убедитесь, что они поддерживают резервирование на конец транспортного средства.
Интеллектуальная функция зарядки
Когда менеджер батареи LV обнаруживает, что батарея LV разряжена, он может зарядить батарею LV через батарею питания.
Подсказка
Автомобиль может активировать функцию интеллектуальной зарядки при длительном размещении, что является нормальным явлением и не является неисправностью автомобиля. Электроэнергия для интеллектуальной зарядки поступает от блока питания, поэтому автомобиль с интеллектуальной зарядкой может сделать Снижение SOC является нормальным явлением и не является неисправностью автомобиля.
Функция управления электрическим замком порта зарядки
Чтобы предотвратить кражу зарядного пистолета, порт для
зарядки оснащен функцией защиты от кражи во время зарядки и разрядки. По умолчанию эта функция отключена, и пользователь может воспользоваться центральной панелью управления, чтобы → → Энергия→Зарядка и разрядка, чтобы войти в интерфейс настройки "Электрический замок порта зарядки против кражи", выберите "Включить", чтобы открыть функцию защиты порта зарядки от кражи.
следующими способами:
147 Для разблокировки нажмите кнопку разблокировки смарт-ключа в положении "OFF".
Нажмите на микропереключатель рядом с наружной дверной ручкой главной водительской двери, чтобы отпереть ее.
Чтобы отпереть дверь, нажмите на центральный замок под окном на главной водительской двери.
Если автомобиль полностью заряжен, зарядный пистолет автоматически разблокируется (только в режиме Smart).
серийный номер
Состояние настройки "Режим работы электрического замка против угона"
Состояние противоугонно й блокировки всех четырех дверей
Полностью ли заряжен автомобиль
Можно ли вытащить зарядное устройство
1
комиссия
защелка
/
не может
2
комиссия
открывает
/
возможно
3
деактивировать
защелка
/
возможно
4
деактивировать
открывает
/
возможно
5
умный (телефон, система, бомба и т.д.)
защелка
Автомобиль полностью заряжен
возможно
Автомобиль не полностью заряжен
не может
6
умный (телефон, система, бомба и т.д.)
открывает
/
возможно
Как показано в таблице выше, если автомобиль находится в состоянии 2/3/4/6, пользователь может разблокировать и извлечь пистолет, нажав на кнопку зарядного пистолета в дополнение к вышеуказанной операции разблокировки. Однако эта операция может повлиять на срок службы зарядного порта или зарядного пистолета, поэтому не рекомендуется часто выполнять эту операцию в целях экстренной эксплуатации.
Подсказка
После разблокировки зарядного пистолета его можно отключить от сети на 2 минуты, после чего электрический замок снова закроется. Когда автомобиль полностью зарядится после блокировки, электрозамок будет разблокирован автоматически в режиме "Disable", а в режиме "Enable/Smart" электрозамок необходимо разблокировать вручную, как описано выше. Чтобы обеспечить нормальное движение после зарядки, пожалуйста, закройте крышку зарядного порта после
извлечения пистолета.
Аварийная разблокировка зарядного порта
Если электрический замок вышел из строя и зарядный пистолет не удается вытащить, его можно вытащить с помощью ручной аварийной разблокировки.
1. Откройте заднюю дверь.
2. Зарядный пистолет можно разблокировать в экстренной ситуации, слегка потянув за шнурок аварийной разблокировки.
3.
Подсказка
Если вышеуказанные функции не работают или отключены, рекомендуется обратиться к официальному дилеру Denza.
Метод разгрузки
Этот автомобиль оснащен функцией внешней разрядки (V2L) и функцией внутренней разрядки*. Перед использованием функции разрядки:
Предупреждения о безопасности при разряде аналогичны предупреждениям о безопасности при зарядке. Чтобы избежать серьезных травм, внимательно прочитайте и следуйте предупреждениям о безопасности при зарядке в инструкциях по зарядке в этом разделе.
Меры предосторожности при разрядке аналогичны мерам предосторожности при зарядке. Чтобы не повредить зарядное оборудование и автомобиль, прочтите и соблюдайте меры предосторожности при зарядке в инструкциях по зарядке в этой главе.
Описание оборудования
разрядка вне транспортного средства Разрядное соединение между транспортным средством и грузом (V2L): этоустройствосостоитизразрядногопистолета, разъема, кабеляизащитногокожухадля разрядного пистолета.
Номинальная внешняя разрядка 220 В 50 Гц 28 А, т. е.
внешняяразрядкачерезсоединение V2L, макс. мощность разрядки 6 кВт.
Внутрисалонная разрядка 2,2кВт.
Примечание
Меры предосторожности при использовании разрядного разъема см. в разделе 3 "Меры предосторожности зарядке"при. Перед разрядкой проверьте уровень заряда всего автомобиля, оцените оставшийся запас хода и старайтесь использовать эту функцию при высоком уровне SOC.
Убедитесь, что нагрузка выключена, прежде чем разряжать V2L.
Подсказка
Если устройство подключения V2L подключено в течение длительного времени без выхода в режим "OFF", статическое энергопотребление всего автомобиля увеличивается, поэтому рекомендуется отсоединять разрядное/зарядное устройство, когда устройство не используется. Эта функция ограничивается, когда автомобиль используется для внешней разрядки при низкой мощности всего автомобиля. Для обеспечения дальности действия мощность разряда ограничивается при низких температурах.
Метод автономной разрядки V2L
предразгрузочный осмотр Убедитесь, что общий заряд разряженного автомобиля составляет не менее 15 процентов.
Разрядка запрещена при возникновении любого из следующих условий, так как это может привести к короткому замыканию или поражению электрическим током, что может стать причиной травмы.
В блоке подключения V2L присутствуют ненормальные условия, такие как треснувшие корпуса, перетертые кабели, ржавые заглушки или посторонние предметы.
В отверстие зарядного порта попала вода или посторонние предметы, металлические клеммы заржавели, повреждены или поражены коррозией, а также другие аномалии. Инструкция по эксплуатации пускового разряда 1. Откройте крышку порта зарядки и защитную крышку порта зарядки:
Перед разрядкой автомобиль находится в обездвиженном состоянии.
Разблокируйте переключатель крышки порта зарядки и откройте крышку порта зарядки, защитную крышку порта зарядки (см. раздел "Домашняя портативная зарядка от сети").
2. Подключите разгрузочный блок:
Подключите разрядное устройство V2L к зарядному порту и надежно соедините его.
3. Начинается разрядка:
Нажмите выключатель на разряженной розетке и подождите несколько секунд, пока индикатор розетки не загорится (красным), что означает, что розетка готова к использованию.
После подключения разрядного устройства автомобиль начинает разряжаться, и на приборной панели отображается информация о разряде. Руководство по настройке продолжительности разряда Когда автомобиль подключен к разрядному пистолету, автоматически включится функция внешнего разряда, в то же время на приборе и на экране центрального управления можно наблюдать обратный отсчет времени, а на экране центрального управления включится стандартная продолжительность одного разряда - 5 часов.
Пользователи могут ввести "Внешняя разрядка" через центральную панель управления → → Энергия → Зарядка и разрядка и ввести "Внешняя разрядка", чтобы войти в интерфейс настройки "Внешняя разрядка (V2L)".
Когда автомобиль подключен к разрядному пистолету, его можно включить или выключить, нажав на кнопку "Внешний разряд (V2L)".
Когда автомобиль разряжен до низкого уровня батареи в режиме "OFF", если вам нужно включить двигатель для продолжения разрядки, вы можете установить это, нажав на кнопку "Start Engine Power Generation when Battery Level is Low".
Подсказка
Если на передаче "ON" или "OK" источник питания автомобиля разряжен до низкого уровня, автомобиль автоматически запустит двигатель для выработки электроэнергии без настройки.
Пользователи могут войти в интерфейс настройки времени разряда, чтобы установить необходимое время разряда,
нажав кнопку "Настройка" времени разряда на центральной панели управления.
151
Примечание
Невозможно открыть функцию разряда без подключения разрядного пистолета, при нажатии на кнопку "внешний разряд (V2L)" она загорается на некоторое время, а затем становится серой, это нормальное явление. Если при включении разряда мощность автомобиля слишком мала, если мощность автомобиля мала, а бензина для выработки энергии нет, или если установленное время разряда слишком велико, автомобиль не может гарантировать, что он сможет разрядиться в течение установленного времени, и внешний разряд будет отключен преждевременно, что является нормальным явлением.
Руководство по эксплуатации остановки разряда 1. Конечная разрядка:
Отключите нагрузку.
В случае крайней необходимости вы можете сразу перейти к следующему шагу (не рекомендуется).
2. Отсоедините устройство подключения разряда:
Нажмите на механическую кнопку разрядного пистолета и вытащите разрядный пистолет из зарядного порта.
Закройте защитную крышку порта зарядки и крышку порта зарядки (см. раздел "Зарядка от сети переменного тока в домашних условиях").
3. Организуйте оборудование:
Поместите разгрузочное устройство в сумку для хранения, когда разгрузка будет завершена.
Разрядка автомобиля*
1. Описание оборудования Характеристики оборудования: однофазный разряд: номинальное напряжение 220 В 10 А 2. Инструкция по эксплуатации для автомобильных разрядов Подготовка к выписке:
Убедитесь, что питание автомобиля находится в положении "OK".
Не разряжайте розетку, если ее поверхность повреждена, заржавела, потрескалась или если соединение слишком слабое.
Если на вилке заметно пятно или влага, сначала отключите питание и протрите вилку сухой чистой тканью, чтобы убедиться, что вилка сухая и чистая.
Вставьте груз:
Подключите вилки используемого электрооборудования к разгрузочным розеткам автомобиля.
Начинается разрядка:
Конечная разрядка:
Разряд можно прекратить, отключив нагрузку от сети или переведя автомобиль в режим "OFF" и отключив нагрузку от сети.
Подсказка
Если выключатель питания находится в положении "OFF", автомобиль нельзя использовать для разрядки электричества. Если крышка зарядного отверстия открыта, разрядка автомобиля невозможна. Автомобильная разрядка недоступна во время зарядки постоянным током*. Максимальная мощность автомобильной разрядки составляет 2,2 кВт.
Индикатор пробега
Для того чтобы сделать вождение более комфортным, этот автомобиль оснащен функцией выбора режима отображения диапазона, который по умолчанию установлен на "Стандартный режим".
Соответствующие настройки можно выполнить через центральную консоль → → Звуковой дисплей → Приборы → Режим отображения диапазона.
Стандартный режим: отображение пробега на основе результатов комплексной проверки рабочего состояния.
Динамический режим: отображение расчетного пробега на основе наличия батареи и текущего среднего потребления энергии.
После установки режима отображения диапазона он имеет функцию запоминания.
После обесточивания автомобиля при следующем включении сохраняется режим отображения, установленный в прошлый раз.
Подсказка
При установке режима отображения "Динамический" диапазон:
153
Теплые советы (продолжение)
Дальность действия, указанная для каждого полного заряда, зависит от потребления энергии во время предыдущей поездки. Отображаемый фактический запас хода будет корректироваться в зависимости от состояния системы кондиционирования автомобиля, выбора пользователем режимов движения (ECO, NORMAL, SPORT и т. д.) и привычек вождения пользователя, чтобы более точно соответствовать фактическому остаточному запасу хода текущего автомобиля.
Функция баланса мощности
В этом автомобиле предусмотрена функция баланса мощности при движении в двойном режиме, которая резервирует мощность для таких условий, как быстрое ускорение. При движении автомобиля в более стабильных условиях SOC колеблется вокруг точки баланса.
Контроллер всего автомобиля оснащен функцией памяти, которая запоминает последнюю установленную точку баланса мощности.
Подсказка
После запуска двигателя и стабильного движения автомобиля на определенной скорости часть крутящего момента, выдаваемого двигателем, приводит в действие генератор, вырабатывающий электроэнергию для зарядки аккумуляторной батареи.
Если разница между текущим SOC и точкой баланса мощности велика, время баланса может увеличиться.
Настройка баланса мощности
SOC - это состояние энергии, которое, по мнению пользователя, должно быть достигнуто автомобилем во время движения. Пользователи могут открыть интерфейс "Удобный", сдвинув вниз строку состояния в верхней части мультимедиа, или войти в интерфейс "Настройки SOC" через центральный экран управления → → Новая энергия → Управление энергией.
Точка равновесия SOC - это целевой уровень заряда батареи.
Если в пункте назначения зарядка возможна, рекомендуется снизить значение баланса SOC, чтобы полностью использовать накопленную электрическую энергию для управления автомобилем и экономии топлива.
Если зарядка в пункте назначения неудобна, рекомендуется отрегулировать точку баланса в сторону увеличения, чтобы сохранить заряд автомобиля и улучшить впечатления от вождения.
Для обеспечения комфортного вождения автомобиль автоматически регулирует SOC в зависимости от высоты над уровнем моря и температуры окружающей среды. Точка равновесия.
Интеллектуальное/принудительное сохранение энергии является приоритетом управления энергопотреблением всего автомобиля:
Интеллектуальное сохранение мощности: приоритет экономии топлива при сохранении мощности.
Принудительное удержание питания: приоритетное удержание питания, SOC как можно ближе к заданному значению.
Настройка силы обратной связи по энергии
Есть два режима интенсивности возврата энергии - стандартный и большой, и пользователь может использовать центральный экран управления в соответствии с привычками вождения. → → New Energy переходит в раздел "Управление энергией" и выбирает соответствующий режим возврата энергии.
Если пользователь не задал это значение, всегда сохраняется заводское значение по умолчанию.
Благодаря функции памяти значение настройки будет устанавливаться по умолчанию при каждом включении питания после настройки.
производство электроэнергии на месте
Когда SOC ниже определенного уровня заряда в режиме парковки, двигатель приводит в действие генератор для зарядки силовой батареи. Электричество. Во время выработки электроэнергии обороты двигателя отличаются от обычных оборотов холостого хода, что является нормальным явлением. Пока SOC не превысит определенную мощность, он прекратит выработку электроэнергии на месте.
Функция запоминания режимов
При высоком уровне энергопотребления автомобиль автоматически переключается в режим EV при включении питания, и мы рекомендуем вам отдавать предпочтение использованию режима EV.
При умеренной зарядке весь автомобиль запоминает последний режим движения при включении питания. После включения водитель может вручную выбрать нужный режим с помощью переключателя режимов.
Включите газ и получите функцию выработки электроэнергии
Функция генерации энергии может быть запущена нажатием на педаль акселератора, когда автомобиль находится на передаче P, в режиме HEV и когда уровень SOC ниже определенного значения.
Подсказка
При выработке электроэнергии на месте счетчик показывает несколько меньшую мощность из-за потребления электроприборов.
4-2 Батарея
силовой элемент
Одним из основных источников энергии в автомобилях является аккумуляторная батарея, которую можно заряжать много раз. Основными способами зарядки аккумуляторной батареи от внешних источников питания являются: бытовая портативная зарядка, от сети переменного тока, зарядка от сети постоянного тока, а также зарядка аккумуляторной батареи от электродвигателя при торможении, выбеге или включенном двигателе.
Силовая батарея расположена под полом автомобиля, при движении автомобиля по ухабистым дорогам или по неровной дороге следует максимально снизить скорость автомобиля и обратить внимание на предотвращение ударов, если удары все же возникли, своевременно обратитесь к официальному дилеру Tengshi для проведения технического обслуживания автомобиля.
Подсказка
Высоковольтная линия будет подключена, когда автомобиль находится на передаче "ON" или "OK". Для новых автомобилей с нормальным состоянием батареи пробег на чистом электричестве будет увеличиваться или уменьшаться в зависимости от манеры вождения, дорожных условий, температуры и того, включено или выключено электрооборудование. Чтобы продлить срок службы батареи и обеспечить ее безопасность, при зарядке до высокого уровня заряда система батареи переключается в режим струйной зарядки, и время зарядки может увеличиться. Вследствие химических свойств аккумулятора емкость батареи автомобиля, находившегося в эксплуатации в течение определенного времени, естественным образом снижается, и пробег на чистом электричестве уменьшается. Если вы заметили, что пробег вашего автомобиля на чистом электричестве уменьшился, вы можете обратиться к официальному дилеру Tengis для проверки. Проверка, проведенная в магазине, подтвердит, является ли уменьшение пробега на чистом электричестве нормальным явлением.
Мощность зарядки и разрядки силовой батареи зависит от состояния блока силовой батареи, на которое в основном
влияют ток заряда блока силовой батареи и температура электрического элемента.
Под влиянием электрохимических характеристик самой аккумуляторной батареи и в целях защиты аккумуляторной батареи нормальным является изменение характеристик автомобиля при следующих условиях:
Характеристики аккумулятора
При высоком уровне заряда аккумуляторной батареи ухудшается работа всей системы обратной связи автомобиля.
При высоком уровне зарядки аккумуляторная батарея переходит в режим струйной зарядки, мощность зарядки снижается, время окончания зарядки увеличивается, а расчетное оставшееся время зарядки, отображаемое прибором, отклоняется.
При низком уровне заряда силовой батареи снижается эффективность разгона всего автомобиля.
Батарея питания разряжена, V2L не может быть использован нормально, пожалуйста, заряжайте вовремя.
Обычно при высоких или низких температурах способность силовой батареи к зарядке и разрядке ослабевает, а время зарядки увеличивается. При движении в условиях экстремальной температуры производительность может быть снижена.
Зарядка силовой батареи при низкой температуре, система контроля температуры сможет значительно улучшить способность батареи заряжаться при низкой температуре, вопросы руководства по зарядке при низкой температуре могут быть отнесены к мерам предосторожности при зарядке.
При использовании автомобиля в условиях низких температур система контроля температуры аккумулятора в нужный момент начнет подогрев, чтобы обеспечить мощность и разрядку аккумулятора при движении в условиях низких температур и улучшить ваши впечатления от вождения. В условиях езды на короткие расстояния нагрев может быть неэффективным, что увеличивает расход энергии и сокращает дальность поездки.
Аккумуляторная батарея В нормальных условиях на дальность хода автомобиля влияют следующие факторы:
Привычки вождения: например, частые ускорения и замедления имеют меньший запас хода, чем движение с постоянной скоростью, а движение на высокой скорости имеет меньший запас хода, чем движение на низкой скорости.
Дорожные условия: если дорога ухабистая или с длинными подъемами, запас хода будет меньше, чем если дорога ровная и сухая.
Температура: При низких температурах запас хода будет меньше, чем при комнатной температуре.
Использование электрооборудования: Если автомобиль находится в эксплуатации, запас хода при включенном кондиционере будет меньше, чем при выключенном.
При длительной эксплуатации автомобиля доступная мощность аккумулятора уменьшается.
Низкотемпературная зарядка постоянного тока, система контроля температуры может улучшить способность батареи к низкотемпературной зарядке и повысить эффективность зарядки вашего автомобиля. В условиях низкой температуры и высокой мощности, исходя из низкотемпературных характеристик литиевых батарей, ток зарядки меньше, поэтому для сокращения времени зарядки рекомендуется заряжать автомобиль при низкой температуре в условиях низкой мощности.
Зарядка переменным током при низкой температуре и низкой мощности ограничена мощностью зарядки, саморазогрев батареи невелик. Чтобы увеличить мощность зарядки, в это время активируется нагрев батареи, потребление энергии нагрева увеличивается по сравнению с зарядкой постоянным током, и в то же время увеличивается время зарядки, что является нормальной характеристикой зарядки в условиях низкой температуры.
При зарядке при низких температурах с включенным кондиционером ухудшается работа системы контроля температуры аккумулятора, что также влияет на эффективность зарядки вашего автомобиля.
Зарядка силовой батареи при низкой температуре, система контроля температуры сможет улучшить способность батареи заряжаться при низкой температуре, вопросы руководства по зарядке при низкой температуре могут быть отнесены к мерам предосторожности при зарядке.
При использовании автомобиля в условиях низких температур система контроля температуры батареи в нужный момент начнет интеллектуальный подогрев, чтобы обеспечить мощность и разрядку при низкой температуре и улучшить ваши впечатления от вождения. В условиях езды на короткие расстояния нагрев может быть неэффективным, что увеличивает расход энергии и сокращает дальность поездки.
Рекомендации по использованию аккумуляторов
Рекомендуется использовать автомобиль при температуре окружающей среды -10~40°C. Если аккумулятор разряжен, своевременно заряжайте его, чтобы обеспечить достаточный запас хода и хорошее ускорение.
Чтобы обеспечить длительную работу, не подвергайте автомобиль воздействию высоких или очень низких температур в течение более 24 часов за один раз.
При низкой температуре окружающей среды, если автомобиль находится на стоянке в течение длительного периода времени, его можно поместить в помещение с более высокой температурой, например, в подземный или отапливаемый гараж, чтобы уменьшить теплоотдачу аккумулятора и обеспечить работоспособность автомобиля.
При эксплуатации автомобиля рекомендуется избегать частых резких ускорений и замедлений, ездить по ровной и сухой дороге, а при необходимости отключать кондиционер и другое мощное электрооборудование или регулировать температуру кондиционера, чтобы снизить потребление энергии мощным электрооборудованием и увеличить запас хода.
Зарядка при низкой мощности продлит срок службы батареи питания.
При первом использовании автомобиля или после длительной стоянки значение SOC, отображаемое на счетчике, может быть неверным, поэтому рекомендуется сначала полностью зарядить автомобиль. При ежедневном использовании автомобиля регулярно используйте зарядное устройство для полной зарядки автомобиля (рекомендуется не менее одной полной зарядки в неделю), а каждые 3-6 месяцев проводите полную зарядку при низком уровне заряда (<10% SOC).
В экстремальных условиях работы (таких как непрерывное быстрое ускорение и замедление и т.д.), если температура батареи питания слишком высока, разрядная емкость батареи питания будет постепенно снижаться, что является нормальным явлением. Если температура батареи продолжает расти, прибор загорится индикатором неисправности, и в этом случае рекомендуется обратиться к официальному дилеру Tengis.
Если SOC батареи повышается или понижается ненормально, рекомендуется обратиться к официальному дилеру Denza.
Предупреждение
При возникновении аварийной ситуации, связанной с опасностью, обратите внимание на следующее предупреждение: Во избежание травм не вступайте в прямой контакт с силовым элементом. Как можно скорее обратитесь к авторизованному дилеру Denza. Если при повреждении батареи питания произошла утечка жидкости, не прикасайтесь к ней; если она случайно попала на кожу или в глаза, немедленно промойте их большим количеством воды и немедленно обратитесь за медицинской помощью. Если ваш автомобиль загорелся, используйте специальный огнетушитель для тушения огня, не используйте для тушения огня огнетушитель на водной основе.
Примечание
Для обеспечения безопасности аккумуляторной батареи автомобиль следует парковать вдали от легковоспламеняющихся и взрывоопасных веществ, а также от источников огня и различных опасных химических веществ. При длительной эксплуатации автомобиля доступная мощность аккумулятора уменьшается. Парковка должна осуществляться вдали от источников тепла и не допускать длительного воздействия солнечных лучей, иначе срок службы батареи питания сократится. Если автомобиль не используется в течение длительного периода времени (более 7 дней), рекомендуется поддерживать заряд батареи на уровне 40%~60%, что продлит срок службы батареи питания; не использовать более 3 месяцев. Батарея питания должна быть полностью заряжена, а затем разряжена до 40%~60% каждые 3 месяца, иначе это может привести к чрезмерному разряду батареи питания, снижению производительности батареи или даже ее повреждению, и в результате поломка и повреждение транспортного средства не будут покрываться гарантией. Аккумуляторная батарея расположена под кузовом, поэтому при движении по неровным дорогам будьте осторожны.
Если силовая ячейка ударилась, рекомендуется немедленно обратиться к официальному дилеру Denza для проведения технического обслуживания.
Переработка силовых аккумуляторов
Если срок службы нового энергетического транспортного средства подходит к концу, рекомендуется следовать приведенной ниже процедуре:
1. Доставьте автомобиль в пункт приема вторсырья Tengis, и Tengis оценит остаточную стоимость силовой батареи.
2. Отправьте оцененные автомобили на предприятия по утилизации и разборке отслуживших свой срок автомобилей для демонтажа аккумуляторных батарей.
3. Отработанные аккумуляторы, демонтированные организациями по утилизации и разборке автомобилей, будут переданы в пункты приема вторсырья, которые выкупят аккумуляторы.
Предупреждение
Владельцы новых энергетических транспортных средств несут ответственность и обязаны сдавать использованные аккумуляторные батареи в пункты утилизации. Лица, которые в частном порядке передают использованные аккумуляторные батареи другим организациям или частным лицам, в частном порядке демонтируют или разбирают аккумуляторные батареи, что приводит к загрязнению окружающей среды или несчастным случаям, должны нести соответствующую ответственность.
Низковольтные батареи
Режимы работы: "Нормальный", "Сон", "Сверхнизкое энергопотребление", "Защита от низкого напряжения" и т. д. Цель - Цель защитить элементы аккумулятора от повреждения, если вся система автомобиля не повреждена, вышеуказанное переключение режимов происходит независимо и не влияет на использование автомобиля.
Во избежание питания низковольтной батареи, при выполнении условий (закрыт передний люк, блок питания "OFF", допускается разрядка силовой батареи, а уровень заряда низковольтной батареи ниже расчетного значения) активно включается "Интеллектуальная зарядка".
Когда срабатывает функция интеллектуальной зарядки, батарея с низким напряжением заряжается от силовой батареи.
Поэтому, когда пользователь покидает автомобиль и снова заводит его, запас хода SOC или чистого электричества уменьшается.
Если "Интеллектуальная зарядка" не работает, низковольтная батарея может отключить электропитание всего автомобиля. Если вы обнаружили, что в автомобиле отсутствует электропитание перед его использованием, вы можете попытаться активировать низковольтную батарею нажав микровыключатель на ручке двери водителя, и сразу же запустить автомобиль на передачу "OK" для зарядки низковольтной батареи. Если вы обнаружили, что перед использованием автомобиля в нем отсутствует питание, вы можете попытаться активировать батарею низкого напряжения, нажав на микровыключатель на ручке двери, и сразу же запустить автомобиль на передаче "ОК", чтобы зарядить батарею низкого напряжения.
Подсказка
Внутри низковольтной батареи находится реле, и это нормальное явление - издавать звук "да-да" при работе. Низковольтная батарея требует профессиональных инструментов для зарядки, пожалуйста, не снимайте батарею для пополнения заряда. Запрещается запускать другие топливные автомобили через соединение, это может повредить низковольтную батарею. Низковольтные батареи используют низковольтную платформу низковольтных батарей, характеристики отличаются от обычных свинцово-кислотных батарей, пожалуйста, подробно ознакомьтесь с инструкциями в данном руководстве. В батарею низкого напряжения встроен регулятор мощности, не разбирайте и не ремонтируйте батарею низкого напряжения в частном порядке во избежание повреждения батареи низкого напряжения или травмирования персонала. Для правильной работы низковольтной батареи необходимо взаимодействие со всем автомобилем, поэтому убедитесь в правильности подключения разъемов и жгута проводов.
Функция пробуждения после потери питания автомобиля
Пробуждение микровыключателя двери главного привода Низковольтная батарея имеет функцию "сон-бодрствование". После длительного хранения автомобиля при использовании смарт-ключа вы не сможете найти автомобиль и отпереть его, возможно, низковольтная батарея перешла в спящее состояние. Возможно, низковольтная батарея перешла в спящий режим.
Низковольтную батарею можно разблокировать, нажав микропереключатель на главной ручке двери водителя (см. раздел "Блокировка/разблокировка микропереключателя"). После разблокировки автомобиль готов к эксплуатации в обычном режиме.
Встречный огонь в носовой части кабины пробуждает Если автомобиль не удается разбудить и отпереть с помощью главного микровыключателя двери водителя, двери можно открыть механическим ключом. В этом случае автомобиль можно завести с помощью источника питания 12 В через два специальных сцепных кабеля. В это время аккумуляторная батарея разряжена, прибор может показать "заряд батареи низкий, автомобиль скоро будет обесточен", и автомобиль снова заснет. Немедленно заведите автомобиль для получения энергии и держите его заведенным более 15 минут, чтобы убедиться, что низковольтная батарея полностью заряжена.
Управление автостопом возможно только
через специальный интерфейс распределительной коробки переднего отсека. Точка подключения распределительного блока переднего отсека показана на рисунке.
Если ни одна из вышеперечисленных операций не помогла разбудить и завести автомобиль, рекомендуется незамедлительно обратиться к официальному дилеру Denza для устранения проблемы.
Предупреждение
Категорически запрещается подсоединять другие транспортные средства, если автомобиль не находится на передаче "ОК", в противном случае возможно повреждение низковольтной батареи. В случае потери заряда низковольтной батареи или невозможности ее нормального использования, а также в других экстренных случаях, когда требуется временная сцепка, пожалуйста, подробно ознакомьтесь с содержанием этой части руководства пользователя и строго соблюдайте инструкции по сцепке или эксплуатации. Низковольтные батареи содержат внутри интеллектуальные модули управления, не разбирайте и не уничтожайте их в частном порядке в неаварийных ситуациях, чтобы избежать повреждения низковольтных батарей. Перед заменой деталей и проверкой технического состояния всего автомобиля отсоедините отрицательную клемму низковольтной аккумуляторной батареи и разъем выключателя низковольтной службы (место установки разъема выключателя низковольтной службы см. на прикрепленном к переднему отсеку знаке аварийного реагирования).
Примечание
Передний сцепной ящик имеет ограниченное пространство для сцепки, и существует определенный риск безопасности цепи, поэтому сцепку рекомендуется проводить под руководством профессионального персонала.
Внимание (продолжение)
Во избежание попадания жидкости внутрь батареи LV не следует мыть ее жидкостями.
