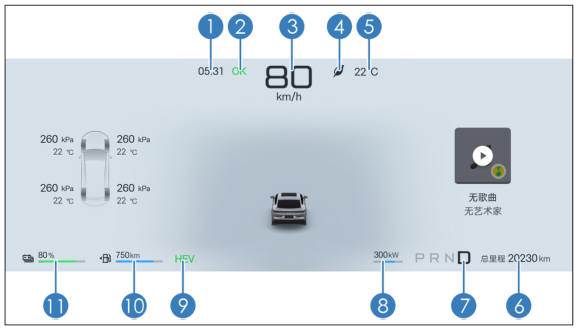

Комбинация приборов
1 Время 7 Индикация передачи 2 Индикатор OK 8 Указатель мощности 3 Спидометр 9 Режим мощности 4 Режим движения 10 Указатель уровня топлива 5 Температура снаружи 11 Указатель заряда батареи 6 Общий пробег Вид комбинации приборов в упрощённом режиме

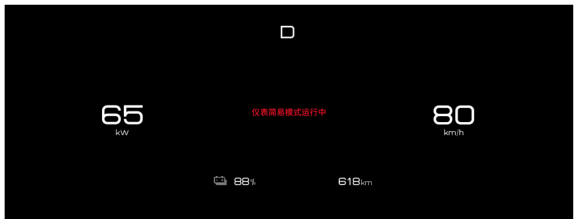

Полезный совет При случайной задержке связи в системе приборов для безопасности комбинация приборов автоматически переключается в упрощённый режим: информация о движении по-прежнему отображается нормально и не мешает движению, а после нормализации работы системы упрощённый режим отключается автоматически. Если нормальная работа не восстанавливается, попробуйте переключиться следующим образом: 1. Нажмите и удерживайте кнопку питания под центральным экраном, чтобы перезапустить головное устройство мультимедиа и систему отображения информации на комбинации приборов; 2. Убедившись, что это безопасно, перезапустите автомобиль. Если после этих действий комбинация приборов по-прежнему показывает упрощённый режим, рекомендуется своевременно обратиться в сервисный центр BYD для проверки автомобиля. Вид комбинации приборов приведён только для справки; фактический вид определяется заводской комплектацией. Индикаторы на приборной панели Обозначения индикаторов и контрольных ламп
| Значок индикатора | Название индикатора | Значок индикатора | Название индикатора |
|---|---|---|---|
| Указатели поворота |  | ||
 | Индикатор разрядки |  | Индикатор OK |
Индикатор необходимости регенерации GPF Индикатор ближнего света
 | Индикатор EV |  | Индикатор работы AVH |
|---|---|---|---|
 | Индикатор HEV |  | Индикатор дальнего света |
 | Индикатор активации LDW |  | Индикатор интеллектуального дальнего света |
 | Индикатор рабочего состояния ACC |  | Индикатор активации BSD |
 | Индикатор неисправности LDW |  | Индикатор неисправности функции DMS |
 | Индикатор контроля ресурса моторного масла |  | Предупреждающая лампа ограничения мощности привода |
 | Сигнализатор неисправности давления в шинах |  | Сигнализатор системы смарт-ключа |
 | Сигнализатор ESP OFF |  | Главный предупреждающий индикатор |
 | Индикатор задних противотуманных фонарей |  | Сигнализатор неисправности ESP |
 | Предупредительная лампа неисправности ABS |  | Индикатор неисправности двигателя |
 | Индикатор неисправности системы контроля детей |  | Индикатор отключения звукового сигнала низкой скорости |
 | Индикатор электронного стояночного тормоза |  | Индикатор автоматического экстренного торможения |
 | Сигнализатор неисправности фар |  | Сигнализатор неисправности тормозной системы |
 | Индикатор ремня безопасности |  | Сигнализатор экстренного торможения на малой скорости |
 | Предупреждающая лампа неисправности рулевой системы |  | Сигнализатор неисправности SRS |
 | Предупреждающая лампа низкого давления масла |  | Сигнализатор высокой температуры охлаждающей жидкости |
 | Сигнализатор системы низковольтного питания |  | Индикатор состояния дверей |
 | Сигнализатор высокой температуры охлаждающей жидкости электромотора |  | Сигнализатор перегрева тяговой батареи |
 | Сигнализатор перегрева электромотора |  | Предупреждающая лампа неисправности силовой установки |

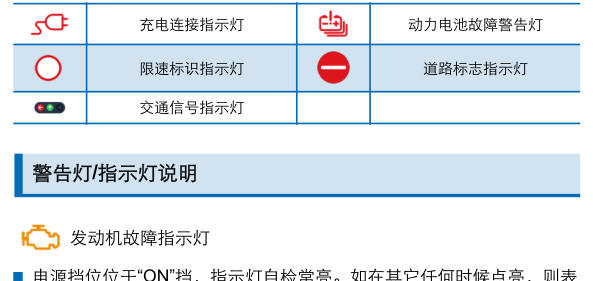

| Индикатор подключения зарядки |  | Предупреждающая лампа неисправности тяговой батареи |
| Индикатор знака ограничения скорости |  | Индикатор дорожных знаков |
| Индикатор сигналов светофора | ||
означает, что в одной из систем управления автомобилем, возможно, возникла неисправность. Продолжение эксплуатации в таком состоянии может привести к серьёзному повреждению автомобиля. Если эта предупреждающая лампа загорелась не во время самопроверки, безопасно съедьте с дороги к обочине, переведите питание автомобиля в положение «OFF», затем снова включите питание в положение «OK». Запустите двигатель и посмотрите на эту предупреждающую лампу. Если этот сигнализатор по-прежнему горит, рекомендуется как можно скорее проверить автомобиль в авторизованном сервисном центре BYD. Пока неисправность не выявлена в авторизованном сервисном центре BYD, ведите автомобиль осторожно, избегайте полного нажатия педали акселератора и высоких скоростей. Внимание. Если этот сигнализатор загорается часто, даже если после указанных действий гаснет, рекомендуется проверить автомобиль в авторизованном сервисном центре BYD. Предупреждающая лампа системы смарт-ключа Нажмите кнопку «Старт/Стоп»; если в этот момент ключа в салоне нет, эта предупреждающая лампа загорается на несколько секунд, при этом один раз звучит зуммер комбинации приборов, а на комбинации приборов отображается «Ключ не обнаружен, убедитесь, что ключ находится в салоне». Если в салоне находится электронный смарт-ключ, соответствующий модели автомобиля, и нажата кнопка «Старт/Стоп», эта предупреждающая лампа не загорается, и можно включить питание и запустить автомобиль. Если после нажатия кнопки «Старт/Стоп» предупреждающая лампа мигает, это означает, что заряд батарейки ключа недостаточен. Предупреждающая лампа низкого уровня топлива Если этот индикатор горит, это означает, что топлива в баке осталось мало и необходимо как можно скорее заправиться.
На склоне или в повороте топливо в баке плещется, и сигнализатор низкого уровня топлива может загореться раньше обычного. Предупреждающая лампа неисправности ABS При включении питания в положение «ON» эта предупреждающая лампа загорается, начинается самопроверка. Если антиблокировочная тормозная система работает нормально, через несколько секунд он гаснет. Если после этого в системе возникнет неисправность, он загорится снова и будет гореть, пока неисправность не будет устранена. Когда горит индикатор неисправности ABS (индикатор неисправности тормозной системы не горит), антиблокировочная тормозная система не работает, но тормозная система продолжает работать нормально. Когда горит индикатор неисправности ABS (индикатор неисправности тормозной системы не горит), из-за неработающей антиблокировочной системы при экстренном торможении или торможении на скользкой дороге колёса могут блокироваться. При любой из следующих ситуаций в одном из компонентов, контролируемых системой сигнализации, имеется неисправность, и рекомендуется как можно скорее обратиться в авторизованный сервисный центр BYD для проверки автомобиля. При положении питания «ON» эта предупреждающая лампа не горит или горит постоянно. Эта предупреждающая лампа загорелась во время движения. Полезный совет Кратковременное загорание предупреждающей лампы в процессе работы не означает проблемы. Если одновременно горят предупреждающая лампа неисправности тормозной системы и лампа неисправности ABS, немедленно остановите автомобиль в безопасном месте и рекомендуется связаться с авторизованным сервисным центром BYD. В этом случае при торможении не только не работает антиблокировочная система, но может не работать и сама тормозная система, а автомобиль становится крайне неустойчивым. ABS имеет функцию самопроверки. При любой неисправности загорается предупреждающая лампа неисправности ABS. Это означает, что антиблокировочная функция тормозной системы вышла из строя. В этом случае тормоза по-прежнему обеспечивают обычное торможение, как в обычном автомобиле без антиблокировочной функции; при большом тормозном усилии передняя или задняя ось может заблокироваться, что легко приводит к потере управляемости или заносу. Особенно при такой неисправности в дождь или снег старайтесь не нажимать педаль тормоза резко до упора, чтобы не потерять контроль над автомобилем; также рекомендуется как можно скорее обратиться к специалистам авторизованного сервисного центра BYD для проверки автомобиля. Если горит индикатор ABS, это означает, что также вышла из строя система распределения тормозных усилий между передними и задними колёсами. Сигнализатор неисправности давления в шинах
Когда режим питания находится в положении «ON», этот сигнализатор загорается. Если система контроля давления в шинах работает нормально, то через несколько секунд лампа гаснет. Если после этого в системе возникнет неисправность, лампа снова загорится. Если сигнализатор неисправности давления в шинах горит или мигает, на информационном дисплее приборов отображается «Проверьте систему контроля давления в шинах», а в поле значений на экране давления в шинах показано «---», это означает, что в системе контроля давления есть неисправность. Когда появляется сообщение «Ненормальный сигнал», это означает, что сигнал давления в шинах в месте нахождения автомобиля, возможно, подвержен помехам или повреждён модуль контроля давления в шинах. Если сигнализатор неисправности давления в шинах горит постоянно, а на экране давления в шинах на информационном дисплее приборов одно или несколько значений стали жёлтыми, это означает, что в соответствующей шине давление понижено. Если сигнальная лампа неисправности давления в шинах горит постоянно, а одно или несколько значений на экране давления в шинах комбинации приборов стали жёлтыми, это означает, что давление в соответствующей шине понижено. Если одно или несколько значений шины и температуры стали жёлтыми, это означает, что шина перегрета. Если происходит любая из перечисленных выше ситуаций, рекомендуется как можно скорее обратиться в авторизованный сервисный центр BYD для проверки автомобиля. Предупреждающий индикатор неисправности ESP Когда режим питания — «ON», этот индикатор загорается. Если электронная система стабилизации работает нормально, через несколько секунд он гаснет. Если после этого в системе возникнет неисправность, лампа загорится снова и будет гореть, пока неисправность не будет устранена. Если во время движения предупреждающий индикатор неисправности ESP мигает, это означает, что система электронной стабилизации работает. Если предупреждающий индикатор неисправности ESP горит (индикаторы неисправности ABS и неисправности тормозной системы не горят), функция стабилизации автомобиля системы электронной стабилизации не работает, но антиблокировочная тормозная система и тормозная система по-прежнему работают нормально. Если предупреждающий индикатор неисправности ESP горит (индикаторы неисправности ABS и неисправности тормозной системы не горят), из-за неработающей системы стабилизации при экстренном повороте или экстренном объезде препятствия впереди автомобиль окажется в крайне неустойчивом состоянии. Если происходит любая из следующих ситуаций, это означает неисправность узла, контролируемого системой предупреждающих индикаторов; рекомендуется как можно скорее обратиться в авторизованный сервисный центр BYD для проверки автомобиля: при режиме питания «ON» индикатор после включения питания всё время не загорается (нет самотестирования) или горит непрерывно. Этот сигнализатор горит постоянно во время движения.
Полезный совет Кратковременное загорание сигнализатора во время работы не означает проблемы. Если одновременно с контрольными лампами неисправности ABS и тормозной системы продолжает гореть контрольная лампа неисправности ESP, рекомендуем немедленно остановить автомобиль в безопасном месте и обратиться в авторизованный сервисный центр BYD. В этом случае при торможении не только автомобиль становится крайне неустойчивым, но и антиблокировочная тормозная система полностью не работает. Предупреждающий индикатор ESP OFF Когда режим питания — «ON», этот индикатор загорается на несколько секунд и гаснет. Когда «переключатель отключения электронной системы курсовой устойчивости» включён, этот индикатор должен гореть непрерывно; в этом случае система контроля курсовой устойчивости не действует. При повторном нажатии «переключателя отключения электронной системы курсовой устойчивости» этот индикатор должен погаснуть, а функция системы контроля курсовой устойчивости восстанавливается в нормальном режиме. Полезный совет. Если горит сигнализатор ESP OFF, при резких поворотах и объезде внезапно появившихся препятствий водитель должен быть особенно внимателен и двигаться с невысокой скоростью. Так как при этом функция электронной системы курсовой устойчивости при торможении не действует, автомобиль может потерять устойчивость. Индикатор ограничения мощности привода. Этот индикатор горит, когда мощность автомобиля ограничена; рекомендуем своевременно обратиться в авторизованный сервисный центр BYD. Полезный совет Кратковременное загорание сигнализатора во время работы не означает проблемы. Индикатор ремня безопасности Этот индикатор напоминает водителю и переднему пассажиру пристегнуть ремни безопасности. При положении питания «ON», если ремни безопасности водителя и переднего пассажира не пристёгнуты, загорается индикатор ремня соответствующего сиденья. Индикатор горит постоянно, пока ремень не будет пристёгнут. Сигнализатор неисправности SRS
При положении питания «ON» эта лампа загорается и примерно через несколько секунд гаснет, что означает нормальную работу системы подушек безопасности. Система предупреждающей лампы контролирует блок управления подушками безопасности, датчики столкновения, газогенераторы, лампу, проводку и питание. Если происходит любая из следующих ситуаций, это означает неисправность какого-либо компонента, контролируемого системой предупреждающих ламп; рекомендуем как можно скорее обратиться для проверки автомобиля в авторизованный сервисный центр BYD: при положении питания «ON» эта лампа после включения питания всё время не загорается или горит постоянно; лампа горит или мигает во время движения. Предупреждающая лампа неисправности тормозной системы. При положении питания «ON» эта лампа загорается и примерно через несколько секунд гаснет, что означает нормальную работу тормозной системы. Если происходит любая из следующих ситуаций, немедленно остановите автомобиль в безопасном месте и рекомендуем обратиться в авторизованный сервисный центр BYD. Эта лампа загорается в следующих случаях: питание в положении «ON» и низкий уровень тормозной жидкости; Полезный совет. Продолжать движение при низком уровне тормозной жидкости очень опасно — не продолжайте движение. Лампа горит постоянно при неисправности системы EPB: это означает неисправность стояночной системы автомобиля, и автомобиль нужно переместить на ровную поверхность, чтобы он не скатился. Неисправность интеллектуальной системы силового торможения. Полезный совет. Кратковременное загорание этой предупреждающей лампы во время работы не означает проблемы. Предупреждающая лампа неисправности рулевой системы. Если в рулевой системе возникла неисправность и эта лампа горит постоянно, рекомендуем доставить автомобиль на проверку в авторизованный сервисный центр BYD. Полезный совет. Рулевая система использует электромотор, чтобы уменьшить усилие, необходимое для поворота рулевого колеса.
Полезный совет (продолжение). При повороте рулевого колеса можно услышать звук работы электромотора («гудение»). Это не признак неисправности. Рулевое колесо нельзя удерживать в крайнем положении дольше 5 с, иначе включится температурная защита, и руль станет тугим, либо система будет повреждена. При длительном частом вращении рулевого колеса на месте предупреждающая лампа неисправности рулевой системы не загорается, но руль ощущается тугим — это не неисправность. При длительном частом вращении рулевого колеса на месте эффект усилителя рулевого управления снижается, чтобы система не перегрелась, из-за чего руль ощущается тугим. В этом случае избегайте частого вращения рулевого колеса либо остановитесь и заглушите двигатель — через 10 мин система вернётся в норму. Предупреждение. Если горит предупреждающая лампа неисправности рулевой системы, немедленно остановите автомобиль в безопасном месте и рекомендуем обратиться в авторизованный сервисный центр BYD. Предупреждающая лампа высокой температуры охлаждающей жидкости. При положении питания «ON» горящая лампа означает высокую температуру охлаждающей жидкости; рекомендуется остановиться и дать автомобилю остыть. В тяжёлых условиях, например в сильную жару, при длительном подъёме или езде на высокой скорости, двигатель может перегреваться. Предупреждающая лампа низкого давления масла. Эта лампа предупреждает о слишком низком давлении масла. Если во время движения она мигает или горит постоянно, съедьте с дороги, остановитесь в безопасном месте и сразу заглушите двигатель; рекомендуем обратиться в авторизованный сервисный центр BYD. Эта лампа также загорается, когда уровень масла очень низкий. Внимание. Не продолжайте движение при горящей предупреждающей лампе, даже на небольшое расстояние, иначе двигатель будет разрушен.
Внимание (продолжение). Когда двигатель работает на холостом ходу, эта лампа может иногда мигать или кратковременно загораться после экстренного торможения. Если при постепенном увеличении оборотов двигателя лампа гаснет, давление масла в норме, это не означает проблемы. Предупреждающая лампа неисправности низковольтной системы электропитания. Если эта лампа загорелась во время движения, это означает неисправность системы зарядки / системы DC / низковольтной системы электропитания. Зажигание двигателя может продолжаться, но только до полной разрядки аккумулятора. Следует выключить кондиционер, вентилятор, мультимедийную систему и т. д. и как можно скорее доехать до ближайшего авторизованного сервисного центра BYD для ремонта. Предупреждающая лампа неисправности силовой системы. Если в силовой системе возникла неисправность, эта лампа загорается. Если происходит любая из следующих ситуаций, это означает неисправность какого-либо компонента, контролируемого системой предупреждающих ламп: при положении питания «OK» эта лампа горит постоянно; лампа загорается во время движения. Внимание. Старайтесь не ездить при горящей предупреждающей лампе; рекомендуем как можно скорее доехать до авторизованного сервисного центра BYD для проверки и выяснения причины. Предупреждающая лампа перегрева тяговой батареи. Если эта лампа горит, температура тяговой батареи слишком высока, необходимо остановиться и дать ей остыть. Если лампа перегрева тяговой батареи мигает, рекомендуем немедленно безопасно остановить автомобиль и как можно скорее покинуть его. Перегрев тяговой батареи возможен при следующих условиях работы, например: длительный дальний подъём в жаркую погоду; длительное движение в режиме «поехали-остановились», частые резкие разгоны и торможения либо длительная непрерывная работа автомобиля без отдыха. Предупреждающая лампа неисправности тяговой батареи
Эта лампа загорается сразу после переключения питания автомобиля в положение «OK». Если система тяговой батареи исправна, через несколько секунд лампа гаснет. Если позже в системе возникнет неисправность, лампа загорится снова. Рекомендуем как можно скорее обратиться для проверки автомобиля в авторизованный сервисный центр BYD. Если происходит любая из следующих ситуаций, это означает неисправность компонента, контролируемого системой предупреждающих ламп; рекомендуем как можно скорее обратиться для проверки автомобиля в авторизованный сервисный центр BYD: когда питание автомобиля в положении «OK», эта лампа горит постоянно; во время движения лампа горит постоянно или загорается периодически. Знак ограничения скорости. Когда этот значок горит, система распознала ограничение скорости на текущем участке дороги. Индикатор необходимости регенерации GPF. Когда накопление сажи (твёрдых частиц в выбросах) в GPF достигает определённого уровня, GPF самостоятельно переходит в режим регенерации, индикатор GPF горит зелёным постоянно; в это время, если позволяет дорожная обстановка, старайтесь больше ехать на высокой скорости; после завершения обработки твёрдых частиц индикатор GPF гаснет автоматически. Лампа неисправности, требующей регенерации GPF. Когда накопление сажи (твёрдых частиц в выбросах) в GPF достигает максимума, расход топлива растёт, а динамика ухудшается; индикатор GPF горит жёлтым постоянно, и необходимо обратиться для проверки автомобиля в авторизованный сервисный центр BYD. Полезный совет. Если пользователь долго ездит в режиме EV, срабатывает потребность в техническом обслуживании и запускается двигатель; на приборной панели появится сообщение: «Двигатель автоматически запущен для технического обслуживания».
Ключи. Ключи автомобиля позволяют отпирать и запирать двери, запускать автомобиль и выполнять другие функции. К ключам относятся электронный смарт-ключ, Bluetooth-ключ, NFC-ключ и механический ключ (встроен в электронный смарт-ключ). Электронный смарт-ключ. Электронный смарт-ключ позволяет дистанционно отпирать и
запирать автомобиль, запускать его одной кнопкой, дистанционно управлять дверью багажника и реализует функции интеллектуального доступа, запуска одной кнопкой, запуска в режиме без питания, дистанционного поиска автомобиля, дистанционного запуска, дистанционного управления задней дверью, напоминания о низком заряде батарейки. Если взять с собой электронный смарт-ключ и нажать микропереключатель на левой или правой передней двери, можно отпереть или запереть все двери; также можно с помощью кнопок на смарт-ключе отпирать и запирать двери, открывать заднюю дверь, дистанционно запускать автомобиль, искать автомобиль и т. д. Основные параметры. Источник питания: плоская батарейка. Тип батарейки: CR2032. Номинальное напряжение: 3 В. Рабочее напряжение: 2,9–3,3 В. Нормальный рабочий ток: 8 мА (номинальный ток). Низкочастотная резонансная частота: 125 кГц. Рабочая частота ключа: 434 МГц. FCC ID: 2A5DH-DAEA-92. Это устройство не защищено от вредных помех и не должно создавать помех для официально лицензированных систем.
① Кнопка «Запереть»
② Кнопка «Отпереть» ③ Кнопка «Отпереть багажник» ④ Кнопка «Запуск/выключение» ⑤ Индикатор. Предупреждение. Плоская батарейка в смарт-ключе опасна; любые плоские батарейки всегда должны храниться вдали от детей. Если плоская литиевая батарейка проглочена или попала в какую-либо часть тела, в течение двух часов она может причинить тяжёлый вред здоровью или угрожать жизни. Если вы подозреваете, что плоская батарейка проглочена или попала в какую-либо часть тела, немедленно обратитесь к врачу. Внимание. Электронный смарт-ключ — электронный компонент; чтобы не повредить его, соблюдайте следующие указания: не оставляйте ключ в местах с высокой температурой, например на приборной панели под палящим летним солнцем; не разбирайте его без необходимости; не бейте ключом по другим предметам и не роняйте его; не погружайте ключ в воду и не мойте в ультразвуковой мойке; не держите смарт-ключ вместе с устройствами, излучающими электромагнитные волны, например мобильными телефонами; не прикрепляйте к смарт-ключу предметы, блокирующие электромагнитные волны (например, металлические уплотнения). Для одного автомобиля можно зарегистрировать запасной ключ. Подробности уточните в авторизованном сервисном центре BYD. Если электронный смарт-ключ не управляет дверями на обычном расстоянии либо индикатор на ключе тусклый или не горит: проверьте, нет ли поблизости радиостанций или аэродромных радиопередатчиков, мешающих нормальной работе электронного смарт-ключа.
Внимание (продолжение). Возможно, разряжена батарейка электронного смарт-ключа. Проверьте батарейку внутри электронного смарт-ключа. Если нужно её заменить, рекомендуем обратиться в авторизованный сервисный центр BYD. Если вы потеряли электронный смарт-ключ, рекомендуем как можно скорее обратиться в авторизованный сервисный центр BYD, чтобы избежать угона автомобиля или происшествий. Не меняйте самовольно частоту передачи, не увеличивайте мощность передатчика (включая установку дополнительных усилителей частоты передачи), не подключайте самовольно внешние детектирующие антенны и не заменяйте их другими передающими детектирующими антеннами. При использовании не создавайте вредных помех для разрешённых радиослужб; при обнаружении помех немедленно прекратите использование и продолжайте только после принятия мер по устранению помех. Радиоустройства малой мощности следует использовать вдали от помех, создаваемых радиослужбами, а также излучения промышленного, научного и медицинского оборудования. Выходя из автомобиля, обязательно берите ключ с собой и запирайте автомобиль, не оставляйте людей (особенно детей) одних в салоне. Людям с имплантированным кардиостимулятором или дефибриллятором следует держаться подальше от детектирующих антенн системы интеллектуального доступа и запуска, так как электромагнитные волны влияют на нормальную работу таких приборов. Пользователям других электронных медицинских приборов также следует узнать у производителя, как использовать прибор под воздействием электромагнитных волн. Электромагнитные волны могут иметь неизвестные последствия для работы таких медицинских приборов. Механический ключ. Механический ключ (внутри электронного смарт-ключа) позволяет отпирать и запирать левую переднюю дверь. Когда он не используется, обязательно верните его на место и закройте заднюю крышку электронного смарт-ключа. Извлечение механического ключа
Чтобы воспользоваться механическим ключом из электронного смарт-ключа, как показано на рисунке справа, ① нажмите кнопку «PUSH» на смарт-ключе, ② извлеките механический ключ в направлении стрелки. Установка механического ключа
После использования механического ключа нажмите кнопку «PUSH» и вставьте механический ключ на место. Bluetooth-ключ. Bluetooth-ключ подключается к автомобилю по Bluetooth на малом расстоянии и позволяет управлять автомобилем, в том числе отпирать и запирать двери. Запирание/отпирание дверей. Запирание/отпирание механическим ключом. Запирание и отпирание механическим ключом: вставьте ключ в замочную скважину и поверните.
Отпереть: поверните ключ по часовой стрелке. Запереть: поверните ключ против часовой стрелки. Открывание двери ручкой на дверной панели
Когда автомобиль отперт, потяните ручку один раз, и дверь можно открыть изнутри. Когда автомобиль заперт, потяните ручку два раза подряд, и только тогда дверь можно открыть изнутри.
Внимание Поскольку в данной комплектации автомобиля установлена электронная блокировка замков от детей, задние двери изнутри открываются ручкой только при отключённой электронной блокировке; в противном случае изнутри открыть дверь нельзя. Запирание/отпирание/поиск автомобиля смарт-ключом Беспроводная система дистанционного управления предназначена для отпирания и запирания автомобиля на расстоянии примерно до 30 м, а также для выполнения дополнительных функций. Находясь с зарегистрированным смарт-ключом в зоне активации, медленно и уверенно нажмите кнопку блокировки/разблокировки на ключе, чтобы заблокировать или разблокировать все двери. Запирание: режим питания автомобиля — «OFF»:
Когда все двери и капот передней части закрыты, нажмите кнопку закрытия — все двери закроются одновременно. В этот момент наружные зеркала заднего вида складываются (если есть функция автоматического складывания и включён переключатель «Авто» наружных зеркал), указатель поворота мигает 1 раз. Если какая-либо дверь, капот или дверь багажника не закрыты, смарт-ключом всё равно можно запереть закрытые двери, но указатели поворота не мигают, наружные зеркала заднего вида не складываются (если есть функция автоматического складывания и включён переключатель «Авто» наружных зеркал), и раздаётся 1 звуковой сигнал. Режим питания автомобиля — «ON»: когда все двери и капот закрыты, при нажатии кнопки запирания все двери запираются одновременно. В этом случае наружные зеркала заднего вида не складываются (если есть функция автоматического складывания и включён переключатель «Авто» наружных зеркал), указатели поворота не мигают, раздаётся 1 звуковой сигнал. Отпирание: нажмите кнопку «Отпирание» — все двери отпираются одновременно, указатели поворота мигают 2 раза. В любом режиме питания двери можно отпирать и запирать кнопками «Отпереть» или «Запереть». При отпирании всех дверей электронным смарт-ключом даже без открытия двери плафон салона может (если на мультимедиа включён переключатель плафона «DOOR») загореться на 15 с и погаснуть.
В режиме охраны после отпирания всех дверей электронным смарт-ключом откройте любую дверь в течение 30 с. Иначе все двери автоматически запрутся снова. Если удерживать кнопку «Запереть» или «Отпереть», запирание или отпирание не будет повторяться; необходимо отпустить кнопку и нажать «Запереть» или «Отпереть» снова. Отпирание крышки багажника смарт-ключом. Дважды нажмите кнопку «Отпереть багажник» — крышка багажника отопрётся, указатели поворота мигнут 2 раза. Поиск автомобиля. Когда автомобиль находится в режиме охраны, при нажатии кнопки «Запереть» автомобиль издаёт сигнал, а указатели поворота мигают 15 раз. Если вы не можете определить местоположение своего автомобиля, воспользуйтесь этой функцией. Если автомобиль находится в режиме поиска, повторное нажатие кнопки «Запирание» запускает следующий цикл поиска автомобиля. Запирание/отпирание микровыключателем Запирание: режим питания автомобиля — «OFF»:
Когда дверь закрыта и не заперта, при наличии с собой действующего смарт-ключа нажмите микровыключатель на ручке передней двери — все двери запираются одновременно. В этот момент наружные зеркала заднего вида складываются (если есть функция автоматического складывания и включён переключатель «Авто» наружных зеркал), указатель поворота мигает 1 раз. Если какая-либо дверь, капот или дверь багажника не закрыты, микровыключателем всё равно можно запереть закрытые двери, но указатели поворота не мигают, наружные зеркала заднего вида не складываются (если есть функция автоматического складывания и включён переключатель «Авто» наружных зеркал), и раздаётся 1 звуковой сигнал. Режим питания автомобиля — «ON»: когда все двери и капот закрыты, при наличии действительного смарт-ключа нажмите микровыключатель на ручке передней двери — все двери запираются одновременно. В этом случае наружные зеркала заднего вида не складываются (если есть функция автоматического складывания и включён переключатель «Авто» наружных зеркал), указатели поворота не мигают, раздаётся 1 звуковой сигнал.
Отпирание: когда автомобиль заперт, при наличии действительного смарт-ключа медленно и уверенно нажмите кнопку «микровыключателя» на наружной ручке двери — все двери отпираются, наружные зеркала заднего вида раскладываются (если есть функция автоматического складывания и включён переключатель «Авто» наружных зеркал), указатели поворота мигают 2 раза. В режиме охраны после использования функции отпирания двери можно открыть в течение 30 с, иначе все двери автоматически запрутся снова. В следующих случаях нажатие микровыключателя не приводит к разблокировке/блокировке: микровыключатель нажат одновременно с открыванием или закрыванием двери. Ключ оставлен в салоне. Предупреждение Если смарт-ключ находится слишком близко к наружной ручке двери или стеклу, функция отпирания/запирания микровыключателем может не активироваться. Подъём/опускание окон смарт-ключом Когда питание автомобиля находится в положении «OFF»: Длительное нажатие кнопки блокировки смарт-ключа автоматически поднимает стёкла четырёх дверей. длительное нажатие кнопки разблокировки смарт-ключа включает автоматическое опускание стёкол всех четырёх дверей. Функцию открытия/закрытия окон долгим нажатием кнопки отпирания/запирания на пульте ключа можно включить или выключить в меню «Настройки» → «Окна и замки» → «Настройки окон». Внимание При использовании дистанционного подъёма окон следите за безопасностью пассажиров в салоне и выполняйте операцию, только убедившись, что никакая часть тела не будет зажата или прижата. Запирание/отпирание NFC-ключом Запирание: режим питания автомобиля — «OFF»:
Если двери закрыты и не заперты, поднесите NFC телефона к зоне команд на левом наружном зеркале заднего вида — все двери запираются одновременно. В этот момент наружные зеркала заднего вида складываются (если есть функция автоматического складывания и включён переключатель «Авто» наружных зеркал), указатель поворота мигает 1 раз. Если какая-либо дверь, капот или дверь багажника не закрыты, NFC телефона всё равно позволяет запереть закрытые двери, но указатели поворота не мигают, наружные зеркала заднего вида не складываются (если есть функция автоматического складывания и включён переключатель «Авто» наружных зеркал), и раздаётся 1 звуковой сигнал. Режим питания автомобиля — «ON»: когда все двери и капот закрыты, поднесите NFC телефона к зоне команд на левом наружном зеркале заднего вида — все двери запираются одновременно. В этом случае наружные зеркала заднего вида не складываются (если есть функция автоматического складывания и включён переключатель «Авто» наружных зеркал), указатели поворота не мигают, раздаётся 1 звуковой сигнал. Отпирание: в режиме охраны поднесите телефон с NFC к зоне команд на левом наружном зеркале заднего вида — все двери отпираются одновременно. Указатели поворота мигают 2 раза. В режиме охраны после отпирания NFC телефона откройте двери в течение 30 с. Иначе все двери автоматически запрутся снова. После отпирания NFC телефона в течение 4 мин предоставляется право запуска; если автомобиль не запущен более 4 мин, это право снимается; Это право снимается при запирании в положении «OFF». В следующих случаях поднесение NFC телефона к зоне команд на левом наружном зеркале заднего вида не отпирает и не запирает автомобиль: NFC телефона подносится к зоне команд на левом наружном зеркале одновременно с открытием или закрытием двери. Предупреждение Право бесключевого запуска действует не более 4 минут. Некоторые модели телефонов не поддерживают использование при выключенном телефоне. Старайтесь избегать долгого и частого использования, когда телефон разряжен и выключен. Подъём/опускание стёкол микровыключателем Когда питание автомобиля в положении «OFF», при наличии при себе действующего смарт-ключа длительное нажатие микровыключателя автоматически поднимает или опускает четыре стекла дверей (в системе по умолчанию подъём стёкол включён, опускание выключено).
Функцию открытия/закрытия окон долгим нажатием кнопки отпирания/запирания на пульте ключа можно включить или выключить в меню «Настройки» → «Окна и замки» → «Настройки окон». Блокировка/разблокировка крышки багажника Открытие крышки багажника смарт-ключом Дважды нажмите на смарт-ключе кнопку открывания крышки багажника,
— крышка багажника отпирается, при этом указатели поворота мигают 2 раза. Отпирание крышки багажника микровыключателем
Когда автомобиль заперт, при наличии при себе действующего ключа нажмите «задний микровыключатель», чтобы отпереть багажник. Когда автомобиль отперт, нажмите «задний микровыключатель», чтобы отпереть багажник. Открывание крышки багажника изнутри
Когда автомобиль разблокирован, откройте крышку кнопкой электропривода крышки багажника. Если скорость автомобиля больше 5 км/ч, нажатие кнопки крышку багажника не открывает.
①Кнопка закрытия крышки багажника*
Когда крышка багажника открыта и неподвижна, нажмите выключатель закрытия крышки багажника — крышка начнёт закрываться. Если во время закрывания снова нажать выключатель закрытия крышки багажника, крышка остановится в текущем положении. Если крышка остановилась во время движения и снова нажать выключатель закрытия, крышка начнёт двигаться в обратном направлении. ②Кнопка запирания автомобиля* Когда режим питания — «OFF», при наличии действительного смарт-ключа нажмите выключатель запирания — крышка багажника закроется, автомобиль будет заперт и перейдёт в режим охраны. Полезный совет Перед закрытием крышки багажника убедитесь, что двери, окна, люк и т. п. хорошо закрыты, чтобы избежать материального ущерба. Аварийное открывание крышки багажника изнутри. Потяните складывающуюся ручку отпирания на спинке сиденья,
сложите спинку заднего сиденья и проберитесь в багажник. На внутренней обшивке двери багажника есть крышка люка для обслуживания; откройте её, и вы увидите аварийный трос замка двери багажника.
Потяните аварийный трос замка двери багажника — дверь багажника можно экстренно открыть изнутри. Предупреждение При обращении с крышкой багажника соблюдайте следующие меры предосторожности, иначе можно прищемить часть тела, что приведёт к серьёзной травме или опасности для жизни. Ни в коем случае не используйте часть тела для намеренной активации защиты от защемления. Если рядом есть люди, убедитесь в их безопасности и предупредите их, что крышка багажника сейчас откроется или закроется. При закрытии крышки багажника будьте особенно осторожны, чтобы не прищемить пальцы и т. п. При открытии или закрытии крышки багажника тщательно проверьте безопасность окружающей зоны. Во время движения автомобиля крышка багажника должна быть закрыта. Перед открытием крышки багажника удалите тяжёлую нагрузку, например снег и лёд. Иначе крышка багажника после открытия может внезапно снова закрыться. Пока крышка багажника открывается или закрывается электроприводом, не трогайте её руками. В ветреную погоду открывайте и закрывайте крышку багажника осторожно, так как сильный ветер может внезапно сдвинуть её. Если предмет окажется зажат непосредственно перед полным закрытием крышки багажника, защита от защемления может не сработать. Если крышка багажника открыта не полностью, она может внезапно закрыться. Открывать и закрывать крышку багажника на склоне труднее, чем на ровной поверхности, поэтому остерегайтесь её самопроизвольного открытия или закрытия. Перед использованием багажника убедитесь, что крышка багажника полностью открыта и зафиксирована. В зависимости от формы зажатого предмета защита от защемления может не сработать. Будьте осторожны, чтобы не прищемить пальцы или другие предметы.
Полезный совет При отключённом питании автомобиля крышку багажника можно аварийно разблокировать изнутри. Запирание/отпирание центральным замком Отпирание и запирание автомобиля выключателем центрального замка См. выключатель центрального замка в блоке выключателей левой передней двери. Автоматическая блокировка и разблокировка дверей Когда скорость автомобиля превышает примерно 8 км/ч, все двери автоматически блокируются. Когда при нажатии кнопки «Пуск/Стоп» питание автомобиля переключается из положения «ON» в «OFF», все двери автоматически отпираются. Одновременная блокировка и разблокировка всех дверей Если автомобиль не вошёл в режим охраны, после блокировки автомобиля подсветка кнопки блокировки центрального замка загорается; когда автомобиль разблокирован, подсветка гаснет. При нажатии кнопки запирания центрального замка все двери запираются одновременно, при этом открыть их снаружи нельзя; чтобы открыть дверь, сначала один раз потяните внутреннюю ручку — замок этой двери отпирается, а при повторном потягивании внутренней ручки дверь открывается. Полезный совет При сильном ударе автомобиля все двери автоматически отпираются. Отпираются ли двери автоматически, зависит от силы удара и типа аварии.
Аварийное механическое запирание автомобиля. Если центральный замок вышел из строя, с помощью механического
ключа заприте левую переднюю дверь, ключом поверните по часовой стрелке аварийные запорные поворотные ручки на остальных трёх дверях в запертое положение, затем закройте дверь — весь автомобиль окажется заперт, и открыть двери наружными ручками всех четырёх дверей будет невозможно. Когда нужно отпереть, сначала отоприте механическим ключом левую переднюю дверь, сядьте в салон и дважды подряд потяните внутренние ручки остальных дверей, чтобы открыть их. Полезный совет. При выполнении операции не прикладывайте чрезмерного усилия, чтобы не согнуть и не сломать ключ. Система интеллектуального доступа и интеллектуального запуска. Со смарт-ключом можно отпирать и запирать двери и запускать автомобиль. Функция доступа. Со смарт-ключом можно отпирать или запирать двери (подробнее см. «Запирание/отпирание смарт-ключом» и «Запирание/отпирание микропереключателем»). Полезный совет. Если электронный смарт-ключ находится слишком близко к ручке двери или к окну, функция доступа может не активироваться.
Функция запуска. Со смарт-ключом нажмите педаль тормоза и кнопку «Запуск/остановка», чтобы запустить автомобиль (подробнее см. «Запуск автомобиля изнутри»). Расположение антенн. ① Антенна обнаружения вне салона
② Антенна обнаружения в салоне. Зона активации. Функции интеллектуального доступа и запуска действуют, только когда зарегистрированный смарт-ключ находится в зоне активации. ① Зона активации функции доступа — в радиусе примерно 1 м от ручки передней двери
и наружного выключателя крышки багажника. ② Зона активации функции запуска — салон автомобиля. Когда смарт-ключ другого автомобиля приближается к смарт-ключу этого автомобиля, отпирание дверей может занимать больше времени, чем обычно, — это нормальное явление. Полезный совет. В следующих случаях система интеллектуального доступа и запуска может работать неправильно: рядом находятся объекты, излучающие сильные электромагнитные волны, например телевышки, электростанции, радиостанции.
Полезный совет (продолжение). Смарт-ключ носят вместе с устройствами связи, например двусторонними радиостанциями или мобильными телефонами. Смарт-ключ соприкасается с металлическими предметами или накрыт ими. Ручку двери задействуют слишком быстро. Рядом в другом автомобиле кто-то использует функцию беспроводного дистанционного управления. Разряжена батарейка смарт-ключа. Смарт-ключ находится рядом с высоковольтным оборудованием или оборудованием, создающим помехи. Смарт-ключ носят вместе с ключами системы интеллектуального доступа и запуска других автомобилей или другими устройствами, излучающими радиоволны. Даже в зоне активации в некоторых местах (например, на приборной панели, в перчаточном ящике, на полу) смарт-ключ может работать неправильно. Если система интеллектуального доступа не работает должным образом и попасть в салон не удаётся, можно использовать механический ключ, прикреплённый к смарт-ключу, чтобы отпереть и запереть дверь водителя, или функцию беспроводного дистанционного управления, чтобы отпереть и запереть все двери. Если при нажатии кнопки «Запуск/остановка» функция запуска не работает, это может быть вызвано следующими причинами: смарт-ключ не работает, горит предупреждающая лампа системы смарт-ключа на комбинации приборов и на ней отображается сообщение «Низкий заряд батарейки ключа» — возможно, батарейка ключа разряжена. Двигатель многократно запускался за короткое время. Подождите 10 с и затем запустите двигатель. Если система интеллектуального доступа и запуска не работает из-за неисправности, рекомендуем привезти все смарт-ключи на ремонт в авторизованный сервисный центр BYD. Экономия заряда. Связь между ключом и автомобилем происходит, даже если вы не ездите. Поэтому не оставляйте ключ в салоне или в радиусе 2 м от автомобиля. Если смарт-ключ долго подвергается воздействию сильных электромагнитных волн, заряд батарейки быстро расходуется. Смарт-ключ нужно держать на расстоянии не менее 1 м от следующих устройств: телевизоры; персональные компьютеры; зарядные устройства для беспроводных телефонов;
настольные лампы с подставкой; люминесцентные настольные лампы. Защита от открывания детьми. Чтобы дети на заднем сиденье не открыли заднюю дверь случайно, автомобиль оборудован защитой от открывания детьми: на боковой поверхности левой и правой задних дверей есть запорный рычажок детской защиты. Включение функции защиты от открывания детьми. Передвиньте рычажок в направлении стрелки 1, чтобы включить функцию детской
детей: эту дверь нельзя открыть изнутри. Чтобы открыть её, используйте наружную ручку двери. Отключение блокировки от детей Передвиньте запор в направлении стрелки 2, чтобы отключить блокировку от детей: эту дверь можно открыть изнутри. Внимание Перед началом движения, особенно если в автомобиле дети, обязательно включите блокировку от детей и заприте двери. Правильное использование ремней безопасности и включённая блокировка от детей помогают предотвратить выброс водителя и пассажиров из автомобиля при аварии, а также случайное открывание дверей.
Правила пользования сиденьями Отрегулируйте сиденье водителя так, чтобы рулевое колесо, педали и органы управления на приборной панели находились в зоне, удобной для управления. Наиболее эффективная защита при движении автомобиля — держать спинку сиденья вертикально, всегда плотно прижиматься телом к спинке сиденья и правильно регулировать положение ремня безопасности. Надёжно закрепляйте багаж, чтобы он не скользил и не смещался. Не укладывайте багаж выше спинок сидений. Предупреждение Запрещается сидеть на верхней части сложенной спинки сиденья или на грузе: при экстренном торможении или столкновении из-за неправильного положения на сиденье или неправильно пристёгнутого ремня безопасности люди могут получить тяжёлые травмы. Не кладите предметы под сиденья: это может помешать механизму фиксации сиденья или случайно сдвинуть рычаг регулировки положения сиденья вверх, из-за чего сиденье внезапно сдвинется и водитель потеряет управление автомобилем. При регулировке сиденья не кладите руки под сиденье и не держите их рядом с движущимися частями, чтобы не защемить. После регулировки спинки сиденья откиньтесь назад и убедитесь, что спинка зафиксирована. Если она не зафиксирована полностью, при аварии или резком торможении возможны травмы. Не откидывайте спинку сиденья при езде на автомобиле. Из-за того, что плечевая лента ремня безопасности неправильно прилегает к телу, при аварии вы и ваши пассажиры можете удариться о плечевую ленту и получить серьёзную травму шеи или других частей тела, а также выскользнуть из поясной ленты и получить тяжёлую травму. Не регулируйте сиденья во время движения: сиденье может непредсказуемо сдвинуться, и водитель потеряет управление автомобилем. Не начинайте движение, пока все находящиеся в салоне не сядут правильно. Полезный совет Не пристёгивайте ремень безопасности до регулировки сиденья. При регулировке сиденья не допускайте его удара о пассажиров или багаж.
Регулировка передних сидений Электрическая регулировка передних сидений* Электрическая регулировка передних сидений включает перемещение сиденья целиком вперёд/назад, регулировку высоты подушки и угла наклона спинки. Способ регулировки зависит от функций, установленных на вашем автомобиле. ① Переключатель регулировки положения сиденья
Перемещение переключателя регулировки положения сиденья вперёд/назад регулирует положение сиденья вперёд/назад. Задняя часть выключателя регулировки вверх/вниз регулирует положение сиденья вверх/вниз. Передняя часть выключателя регулировки вверх/вниз регулирует высоту подушки сиденья. Полезный совет Если отпустить переключатель, сиденье остановится в этом положении. Не кладите ничего под сиденье, иначе это может помешать движению сиденья. Система памяти* Расположение переключателей памяти Переключатели системы памяти находятся в мультимедийной системе, всего 3 ячейки памяти: «1», «2», «3». Функция сохранения. Условия сохранения в памяти: питание автомобиля включено (режим запуска), скорость нулевая. Сиденье и левое и правое наружные зеркала заднего вида отрегулированы в нужное положение. Сиденье и левое и правое наружные зеркала заднего вида не двигаются.
Порядок настройки памяти Настройка памяти при условии «OK» На экране настроек памяти сидений на мультимедийном экране нажмите и удерживайте любой из переключателей памяти: положения сиденья и наружных зеркал заднего вида будут запомнены, настройка памяти завершена. На экране настроек памяти сидений на мультимедийном экране коротко нажмите любой из переключателей памяти: система памяти сиденья, наружных зеркал заднего вида и т. д. выполнит вызов сохранённых положений. Функция вызова памяти Функция вызова памяти при режиме «OK» Функция вызова памяти Вызов памяти при условии «OK» Передача в положении «P»; если выполнены следующие условия, коротко нажмите любой из переключателей системы памяти — система памяти сиденья водителя, левого и правого наружных зеркал заднего вида и т. д. выполнит вызов сохранённых положений: автомобиль не находится в режиме охраны. Автомобиль неподвижен. Сигнал переключателя памяти действителен. Сиденье и левое и правое наружные зеркала заднего вида не двигаются. Система подогрева и вентиляции* Система подогрева и вентиляции включается и выключается кнопками управления сиденьями в разделе «Кондиционер». На главной странице мультимедийной системы в «выпадающей панели» можно вызвать кнопки настройки обогрева и вентиляции сидений. Регулировка подогрева Подогрев сиденья: пользователь управляет ступенью подогрева переключателем подогрева сиденья на мультимедиа, всего 3 ступени: начальное состояние подогрева — выключено. При последовательном нажатии на переключатель подогрев сиденья переключается на 3-ю, 2-ю, 1-ю ступень. При положении автомобиля «OFF» функция подогрева выключается. Регулировка вентиляции
Вентиляция сиденья: пользователь управляет ступенью работы вентилятора переключателем вентиляции сиденья; вентиляция сиденья имеет 1-ю, 2-ю и 3-ю ступени. При каждом включении питания сиденье водителя запоминает последнюю настройку, а исходное состояние вентиляции сиденья переднего пассажира — выключено. При последовательном нажатии на переключатель вентиляция сиденья переключается на 3-ю, 2-ю, 1-ю ступень. При нажатии «OFF» функция вентиляции выключается. Функции вентиляции и подогрева нельзя включить одновременно При нажатии выключателя вентиляции вентилятор вентиляции начинает работать; если в этот момент нажать выключатель подогрева, вентилятор вентиляции остановится и начнёт работать нагреватель. При нажатии выключателя подогрева нагреватель начинает работать; если в этот момент нажать выключатель вентиляции, нагреватель остановится и начнёт работать вентилятор вентиляции. Регулировка задних сидений Потяните складную ручку разблокировки на спинке сиденья, чтобы
сложить спинку заднего сиденья. Внимание Складывайте и возвращайте задние сиденья с обычной скоростью, не роняйте и не поднимайте спинки резко, иначе можно повредить заднее сиденье и ремни безопасности на спинке или нарушить их работу. При складывании и возвращении задних сидений следите, чтобы левый и правый ремни безопасности оставались снаружи; не допускайте их защемления между задним сиденьем и боковиной, иначе можно повредить сиденье и ремни безопасности.
Регулировка подголовника Подъём подголовника
Потяните подголовник вверх вдоль его стоек в нужное положение и отпустите, услышав щелчок фиксации. Опускание подголовника Нажмите кнопку регулировки высоты подголовника, опустите подголовник в нужное положение и отпустите кнопку, затем слегка потяните подголовник вверх и отпустите, услышав щелчок фиксации. Снятие подголовника Нажмите кнопку регулировки высоты подголовника, выньте подголовник и отпустите кнопку. Установка подголовника: вставьте стойки подголовника во втулки, при этом пазы должны быть направлены вперёд. Нажмите кнопку регулировки высоты подголовника, опустите подголовник в нужное положение и отпустите кнопку, затем слегка потяните подголовник вверх и отпустите, услышав щелчок фиксации. Полезный совет Чтобы избежать травмы шеи и других травм головы, при регулировке высоты подголовника совместите центр его высоты с верхней частью уха. После регулировки надавите на подголовник вниз и убедитесь, что он находится в зафиксированном положении. Не управляйте автомобилем без подголовников. Не привязывайте ничего к стойкам подголовника.

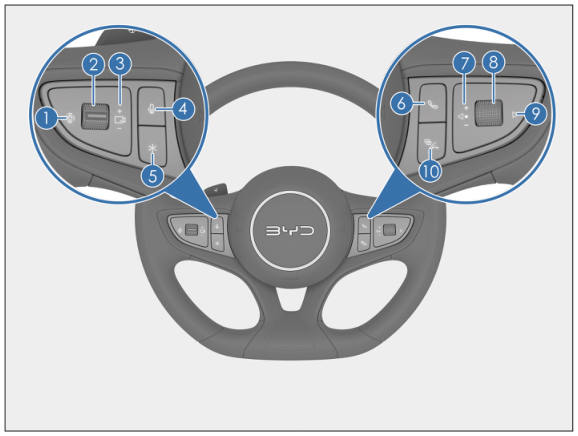

Рулевое колесо Блок кнопок на рулевом колесе
1 Кнопка панорамного обзора 6 Кнопка телефона 2 Рычаг 7 Кнопка влево 3 Кнопка видеорегистратора 8 Колесо 4 Кнопка интеллектуального голосового помощника 9 Кнопка вправо 5 Настраиваемая кнопка 10 Кнопка меню/назад Левые кнопки Кнопка панорамного обзора В режиме панорамного обзора: закрывает панорамный обзор; вне режима панорамного вида — открывает панорамный вид. При нажатии настраиваемой кнопки на экране изображения PAD автоматически делается снимок.
Рычаг Скорость +: целевая скорость увеличивается на 5 км/ч или 5 миль/ч; Сброс: активирует систему адаптивного круиз-контроля (ACC) и восстанавливает параметры, заданные в прошлый раз. Скорость −: целевая скорость уменьшается на 5 км/ч или 5 миль/ч; Установка: если текущая скорость удовлетворяет требованиям системы, текущая скорость устанавливается как целевая круизная скорость. Кнопка видеорегистратора При нажатии этой кнопки включается или выключается функция фотосъёмки видеорегистратора. Кнопка интеллектуального голосового помощника При нажатии этой кнопки на экране мультимедиа появляется окно распознавания речи, можно ввести голосовую команду; При повторном нажатии этой кнопки происходит выход из экрана распознавания голоса. Настраиваемая кнопка Короткое нажатие настраиваемой кнопки включает функцию фотосъёмки или видеозаписи видеорегистратора; Долгое нажатие настраиваемой кнопки позволяет задать функцию короткого нажатия. Правые кнопки Кнопка телефона Набор номера/ответ на звонок. (После нажатия этой кнопки аудиосистема переходит в режим без звука. ) Если система находится на экране, не связанном с Bluetooth, и Bluetooth не подключён, короткое нажатие кнопки открывает главный экран выбора телефона; если Bluetooth уже подключён, система переходит на главный экран набора номера. Если на экране набора ввести номер либо выбрать запись на экране журнала вызовов или телефонной книги, короткое нажатие выполняет вызов. Если Bluetooth подключён, открыт главный экран набора и номер не введён, короткое нажатие этой кнопки сразу открывает экран исходящих вызовов в журнале вызовов; при повторном нажатии система автоматически звонит по первой записи на экране исходящих вызовов. Колёсико Регулировка громкости мультимедиа вне режима меню комбинации приборов: поверните колёсико вверх: громкость увеличивается по шагам до максимума. Прокрутка колёсика вниз: уменьшение громкости шагами до минимального значения. Нажатие колёсика вниз: отключение звука.
В режиме меню приборной панели: Прокрутка колёсика вверх: выбор пункта меню второго/третьего уровня вверх. Прокрутка колёсика вниз: выбор пункта меню второго/третьего уровня вниз. Нажатие колёсика вниз: переход в меню следующего уровня для текущего пункта или подтверждение текущей настройки. Внимание После включения режима меню приборов мультимедийная система находится в режиме без звука. Чтобы отрегулировать громкость мультимедийной системы, выйдите из режима меню приборной панели. Кнопки влево/вправо. В режиме радио мультимедийной системы: нажмите кнопку, чтобы выбрать предыдущую станцию. Нажмите кнопку, чтобы выбрать следующую радиостанцию. В режимах USB / Bluetooth-музыки / сторонних музыкальных приложений и т. п.: кратко нажмите кнопку, чтобы включить предыдущий трек (номер трека −1). Короткое нажатие кнопки в журнале вызовов Bluetooth и телефонной книге — выбор вверх. кнопки — воспроизведение следующего трека (номер трека +1). Короткое нажатие кнопки в журнале вызовов Bluetooth и телефонной книге — выбор вниз. Кнопка меню/назад Когда комбинация приборов не в режиме меню, при нажатии кнопки меню/назад открывается меню комбинации приборов. На экране Bluetooth-вызова короткое нажатие завершает вызов. Кнопка звукового сигнала Нажмите область кнопки звукового сигнала — сигнал звучит, после отпускания сигнал прекращается. Внимание Не нажимайте на область кнопки клаксона длительно, иначе клаксон очень легко повредить. Полезный совет Соблюдайте правила дорожного движения и разумно пользуйтесь клаксоном.
Ручная регулировка рулевого колеса* Для регулировки угла наклона или вылета рулевого колеса
держитесь за рулевое колесо и выполните следующее: Нажмите вниз рукоятку регулировки рулевого колеса, установите рулевое колесо в нужное положение, затем верните рукоятку в исходное положение. Полезный совет Запрещается регулировать рулевое колесо во время движения автомобиля, иначе возможно неправильное управление и авария. После регулировки рулевого колеса подвигайте его вверх-вниз и убедитесь, что оно надёжно зафиксировано. Настройка режима усилителя руля Ощущение усилителя руля у разных людей разное, разные пользователи по-разному оценивают ощущения от усилителя руля и по-разному ему предъявляют требования. Пользователь может выбрать «Комфорт»/«Спорт» на экране «Настройки» → «Вождение» → «Настройки управления». Полезный совет Если при движении на высокой скорости рулевое колесо кажется лёгким, рекомендуется установить режим усилителя руля «Спорт».
Переключатель стеклоочистителей Стеклоочиститель и омыватель лобового стекла Режимы автоматической работы/прерывистой работы Рычаг управляет стеклоочистителем и омывателем лобового стекла; рычаг имеет пять положений:
: автоматический / прерывистый режим стеклоочистителя 2
: автоматический / прерывистый режим стеклоочистителя 1
: очистка на низкой скорости
: очистка на высокой скорости
: передний стеклоочиститель выключен
Чтобы выбрать режим, поверните колёсико вверх или вниз. В положениях низкой и высокой скорости стеклоочистители работают непрерывно. Чтобы стеклоочистители работали в режиме однократного взмаха,
Нажмите кнопку на конце рычага до первого положения — стеклоочиститель будет работать на низкой скорости с подачей воды, пока вы не отпустите кнопку. Если на центральном экране в «Настройки» → «Настройки автомобиля» → «Комфорт» включён переключатель автоматических стеклоочистителей, стеклоочистители делают один взмах, затем переходят в автоматический режим и работают в зависимости от количества осадков. В автоматическом режиме стеклоочистителя можно прокруткой колёсика стеклоочистителя регулировать уровень автоматического режима.
Предупреждение Когда режим питания находится в положении «ON/OK» и стеклоочиститель включён в автоматический режим, прикосновение рукой или протирание тканью стекла над датчиком может привести к срабатыванию стеклоочистителей и аварии. При мойке автомобиля, в сухой сезон или в бездождливую погоду отключайте автоматический режим стеклоочистителей, иначе они могут непроизвольно заработать. Внимание Если стеклоочистители остановились на полпути из-за снега и т. п., выключите стеклоочистители, остановите автомобиль в безопасном месте и удалите снег и другие предметы, чтобы стеклоочистители могли нормально работать. В снегопад из-за разной формы снежинок датчик дождя иногда не распознаёт их даже при касании, и стеклоочистители не работают нормально. После таяния снега стеклоочистители могут автоматически сработать. Омыватель лобового стекла
Для мытья лобового стекла нажмите кнопку на конце рычага до второго положения, омыватель непрерывно подаёт жидкость, затем начинают работать стеклоочистители. Если отпустить рычаг или удерживать его более 10 с, омыватель прекращает подачу, стеклоочистители совершают 1~2 цикла и останавливаются. Задний стеклоочиститель
Переведите среднее колесо переключателя стеклоочистителя в положение « » и удерживайте: заднее стеклоочиститель и омыватель включатся одновременно; Поверните колёсико в средней части переключателя стеклоочистителей в положение « » или откройте дверь багажника — задний стеклоочиститель прекращает работу; Переведите среднее колесо переключателя стеклоочистителя в положение « » и отпустите: после впрыска омывающей жидкости стеклоочиститель сделает 1–2 хода и остановится.
Переведите среднее колесо переключателя стеклоочистителя в положение « » и удерживайте: задний стеклоочиститель перейдёт в прерывистый режим; Функция связи заднего стеклоочистителя с дверью багажника Когда режим питания автомобиля — «ON», при открытой двери багажника задний стеклоочиститель/омыватель не работает; если задний стеклоочиститель/омыватель работал в прерывистом режиме и задняя дверь открыта, задний стеклоочиститель/омыватель прекращает работу и возобновляет её через 5 с после закрытия задней двери; При работе переднего стеклоочистителя после включения передачи R задний стеклоочиститель работает в прерывистом режиме. Внимание Периодически проверяйте щётки и очищайте их от прилипшей грязи. Если включить стеклоочистители сразу после начала дождя, дождевая вода, смешанная с грязью и пылью, не только не очистит ветровое стекло, но и мгновенно сильно ухудшит обзор, что повлияет на безопасность движения. Используйте очиститель для стёкол. Вода или другие виды моющих средств могут привести к повреждению мотора омывателя. Не включайте омыватель непрерывно более чем на 10 с и не включайте его при пустом бачке омывателя, иначе мотор может перегреться и выйти из строя. Замена щёток стеклоочистителя Проверяйте состояние щёток стеклоочистителя не реже одного раза в шесть месяцев: нет ли трещин или местного затвердевания резины. Если такие признаки обнаружены, щётки следует заменить, иначе при работе они будут оставлять полосы или неочищенные участки. Внимание Не открывайте капот переднего багажника, когда рычаги стеклоочистителя подняты, иначе капот и рычаги стеклоочистителя будут повреждены. Замена щёток стеклоочистителя Когда питание автомобиля в положении «ON» или «OK», пользователь может включить режим обслуживания стеклоочистителя на экране «Настройки» → «Состояние автомобиля» → «Настройки обслуживания»; после включения стеклоочистители поднимутся в верхнее положение и остановятся, что облегчает их обслуживание и замену; 1.
1. Сначала поднимите рычаг стеклоочистителя со стороны водителя,
затем поднимите рычаг стеклоочистителя со стороны пассажира. 2. Нажмите кнопку фиксатора щётки. 3. Держась за защёлку щётки, снимите
щётку в показанном на рисунке направлении. 4. Новую щётку устанавливайте в порядке, обратном снятию. Внимание. Пока рычаг стеклоочистителя поднят, запрещается открывать передний багажник, иначе будут повреждены крышка переднего багажника и рычаг стеклоочистителя. После мойки автомобиля, опуская щётку стеклоочистителя, запрещается просто толкать рычаг, чтобы щётка ударилась о ветровое стекло. Запрещается сгибать щётку стеклоочистителя; во время работы стеклоочистителей запрещается препятствовать движению щёток.
Внутреннее зеркало заднего вида. Внутреннее зеркало заднего вида с ручной защитой от ослепления. Внутреннее зеркало с ручной защитой от ослепления имеет два
режима работы: Обычный режим — установите рычаг в положение ①; в этом положении изображение в зеркале наиболее чёткое. Режим защиты от ослепления — установите рычаг в положение ②; в этом положении эффективно снижается слепящее действие фар идущих сзади автомобилей ночью. Учтите, что при снижении бликов чёткость обзора сзади может ухудшиться. Ручная регулировка внутреннего зеркала заднего вида. Поворачивайте внутреннее зеркало вверх-вниз и влево-вправо, чтобы установить его в
подходящее положение. Предупреждение. Отрегулируйте внутреннее зеркало заднего вида до начала движения. Избегайте регулировки зеркала во время движения, чтобы не отвлекать водителя и не стать причиной аварии. Не вешайте на внутреннее зеркало заднего вида тяжёлые предметы, не раскачивайте его и не дёргайте с силой.
Предупреждение (продолжение). При ручной регулировке внутреннего зеркала заднего вида, если оно заклинило, не регулируйте его с силой, чтобы зеркало не оторвалось. Наружные зеркала заднего вида Водитель может с помощью переключателя наружных зеркал заднего вида отрегулировать наружное
зеркало так, чтобы в нём как раз была видна боковая часть автомобиля. Переключатель выбора — служит для выбора наружного зеркала заднего вида, которое нужно отрегулировать.
: левое зеркало заднего вида
: правое зеркало заднего вида Кнопка регулировки наружного зеркала заднего вида — служит для регулировки стекла наружного зеркала заднего вида. Нажимайте переключатель в нужном направлении. Складывание наружных зеркал заднего вида Переключатель складывания наружных зеркал заднего вида
При нажатии кнопки наружные зеркала заднего вида складываются; при повторном нажатии этой кнопки раскладываются. При постановке на охрану оба зеркала заднего вида складываются автоматически, при снятии с охраны оба зеркала автоматически раскладываются.
Переключатель освещения Переключатели автоматического света, габаритных огней, ближнего света и заднего противотуманного света находятся на PAD. Левый и правый указатели поворота
Левый и правый указатели поворота включаются и выключаются перемещением рычага света вверх-вниз: перемещение вверх включает правый указатель поворота, вниз — левый. Мигание дальним светом и дальний свет
Мигание дальним светом и дальний свет включаются и выключаются перемещением рычага света вперёд-назад: перемещение вперёд включает дальний свет, назад — мигание дальним светом. Полезный совет Датчик «четыре в одном» расположен в верхней части лобового стекла, не закрывайте датчик и не допускайте попадания на него жидкости. Функция автоматического выключения света. Условие включения: подрулевой переключатель света в положении или; функция активируется при переключении питания из состояния «Пуск» в состояние «Стоп». После включения функции автоматического выключения света, если левая передняя дверь закрыта, через 10 с функция автоматического выключения света автоматически выключит включённые ближний свет и габаритные огни. После включения функции автоматического выключения света, если левая передняя дверь открыта, через 10 мин функция автоматического выключения света автоматически выключит включённые ближний свет и габаритные огни. Если после автоматического выключения света положение выключателя освещения изменилось, огни включаются в соответствии с новым состоянием; если при этом по-прежнему выполняются условия включения автоматического выключения света, функция автоматического выключения света включается снова.
Завершение функции автоматического выключения света: после включения питания автомобиля функция автоматического выключения света завершается, поворотный переключатель освещения работает в обычном режиме. Если функция автоматического выключения света выключила свет и автомобиль перешёл под охрану, то при снятии с охраны выключенные огни автоматически включатся снова. Если левая передняя дверь не открыта, функция автоматического выключения света снова выключит свет через 10 с. Если открыть дверь, функция автоматического выключения выключит свет через 10 мин. Функция задержки освещения Освещение «Провожу до дома»: пользователь может задать время на экране «Задержка освещения „Провожу до дома“», открыв на центральном экране «Настройки» → «Освещение» → «Приветственное освещение». Время по умолчанию — 10 с. Когда пользователь выключает питание до положения «OFF», запирает все четыре двери и отходит от автомобиля, соответствующее освещение продолжает гореть 10 с (или заданное вами время). Освещение «Провожу из дома»: пользователь может задать время на экране «Задержка освещения „Провожу из дома“», открыв «Настройки» → «Освещение» → «Приветственное освещение». Время по умолчанию — 10 с. Когда пользователь отпирает автомобиль и приближается к нему, соответствующее освещение включается на 10 с (или заданное вами время). Блок переключателей на двери водителя Выключатель на каждой двери позволяет управлять стеклоподъёмниками. Питание должно находиться в положении «ON» либо в пределах времени задержки отключения питания после положения «OFF». Выключатели электрических стеклоподъёмников Когда питание автомобиля в положении «OK», выключателями стеклоподъёмников с каждой стороны можно поднимать и опускать стекло соответствующей двери. Когда питание автомобиля отключено до положения «OFF», электрические стеклоподъёмники не работают ни на подъём, ни на опускание. Выключатель стеклоподъёмника на стороне водителя
Выключатель управления окном имеет 2 положения, см. рисунки ① и ②.
Ручное управление: нажмите выключатель стеклоподъёмника до положения ① и удерживайте — стекло опускается, после отпускания стекло останавливается; потяните выключатель стеклоподъёмника вверх до положения ① и удерживайте — стекло поднимается, после отпускания стекло останавливается. Автоматический подъём и опускание: нажмите кнопку выключателя стеклоподъёмника до положения ② и отпустите — стекло автоматически опускается; Потяните кнопку выключателя вверх до положения ② и отпустите: стекло поднимется автоматически. Защита от защемления. Если при подъёме стекла зажимается человек или предмет, стекло прекращает подъём и автоматически опускается на некоторое расстояние. Полезный совет Не проверяйте функцию защиты от защемления, намеренно зажимая части тела. Если предмет зажат, когда окно почти полностью закрыто, функция защиты от защемления может не сработать. Окнами с функцией защиты от защемления также можно управлять (открывать и закрывать) с помощью «умного голосового помощника»*. Не работают функции автоматического подъёма окна или защиты от защемления Если индикатор работы окна мигает, окно поднимается автоматически или защита от защемления не работает, функцию можно восстановить следующими способами. Поднимите переключатель стеклоподъёмника в положение ручного подъёма и удерживайте, чтобы стекло поднялось до самого верха и упёрлось в верхнем положении 400 мс; индикатор на переключателе стеклоподъёмника перейдёт из мигающего в постоянное свечение — инициализация завершена. Модуль защиты от защемления имеет все функции, кроме функции мягкой остановки при движении вниз. Функция мягкой остановки при движении вниз появляется после того, как стекло дойдёт до упора вниз (400 мс). Функция задержки После отключения питания, если передние двери не открывались, выключатели стеклоподъёмников всех четырёх дверей сохраняют задержку функции подъёма/опускания 10 мин, и стёклами можно продолжать управлять. Если в этот период открыть переднюю дверь, функция задержки отменяется, и выключателями стеклоподъёмников четырёх дверей стёклами больше управлять нельзя. Предупреждение При закрывании электрических стёкол не держите руки над стеклом, чтобы не защемить руку пассажира, что может привести к крайне тяжёлой травме.
Выключатель центрального замка На двери водителя есть выключатель электрических замков дверей.
Два выключателя позволяют заблокировать или разблокировать все двери. Запирание Нажмите кнопку «Запирание центрального замка» — замки всех четырёх дверей запираются одновременно. Отпирание Нажмите кнопку «Отпирание центрального замка» — замки всех четырёх дверей отпираются одновременно. Выключатель стеклоподъёмника на стороне пассажира Когда питание автомобиля в положении «OK», выключатели стеклоподъёмников правой передней и
задних дверей управляют подъёмом и опусканием стёкол правой передней и задних дверей соответственно.
Кнопка аварийной сигнализации. При нажатии кнопки все указатели поворота
начинают мигать, одновременно мигают индикаторы поворота на комбинации приборов; при повторном нажатии выключателя мигание прекращается. Выключатель люка* При управлении люком питание автомобиля должно находиться в положении «ON» или в пределах времени задержки отключения питания после положения «OFF». Панорамный люк* Открытие люка Коснитесь кнопки открытия люка ① и удерживайте, люк
открывается вручную; если отпустить кнопку на полпути, люк остановится в текущем положении. Коснитесь кнопки открытия люка ① и сразу отпустите — люк приоткроется задней кромкой вверх для проветривания, после ещё одного касания люк автоматически откроется до положения 2/3, после следующего касания люк откроется полностью; если во время движения коснуться кнопки ① или кнопки ②, люк остановится в текущем положении. Закрытие люка Коснитесь кнопки закрытия люка ② и удерживайте — люк закрывается вручную, если отпустить кнопку на полпути, люк остановится в текущем положении. Если люк инициализирован, при касании кнопки закрытия люка ② и немедленном отпускании люк закроется автоматически; если во время движения коснуться кнопки ① или кнопки ②, люк остановится в текущем положении.
Открытие шторки
Коснитесь кнопки открытия шторки ① и удерживайте — шторка открывается вручную; если отпустить кнопку на полпути, шторка остановится в текущем положении. Коснитесь кнопки открытия шторки ① и сразу отпустите — шторка откроется автоматически; если во время движения коснуться кнопки ① или кнопки ②, шторка остановится в текущем положении. Закрытие шторки Коснитесь кнопки закрытия шторки ② и удерживайте — шторка закрывается вручную, если отпустить кнопку на полпути, шторка остановится в текущем положении. Если шторка инициализирована, при касании кнопки закрытия шторки ② и немедленном отпускании шторка закроется автоматически; если во время движения коснуться кнопки ① или кнопки ②, шторка остановится в текущем положении. Полезный совет. Если люк не закрыт (остановлен в каком-либо положении), положение закрытия шторки не будет выходить за положение закрытия люка (чтобы шторка не закрывала люк, пока он не закрыт). Функция совместного открывания шторки Одновременно с открыванием люка шторка также открывается вместе с ним. Функция защиты от защемления Если при закрывании люка или шторки зажат человек или предмет, люк или шторка автоматически открывается на некоторое расстояние. Предупреждение При открывании и закрывании люка не защемите руку или голову пассажира: это может привести к крайне тяжёлой травме. Во время движения не высовывайте голову, руки или любые части тела в люк: это может привести к тяжёлой травме или угрожать жизни. Водитель должен обеспечить безопасность пассажиров в салоне и не допускать, чтобы дети и другие пассажиры неправильно пользовались выключателями управления стёклами, люком и т. п.
Внимание Если попытаться открыть люк при температуре ниже 0 °C или когда он покрыт льдом и снегом, можно повредить люк или электромотор. Не рекомендуется открывать люк на слишком высокой скорости (80 км/ч), чтобы не допустить аварийной ситуации; кроме того, частое открывание на высокой скорости легко приводит к деформации механизма и нарушению работы люка. Способ инициализации При неисправности в работе системы люка для обеспечения нормальной работы защиты от защемления люк и шторка могут перестать открываться или закрываться одним нажатием; инициализация восстанавливает работу. Порядок действий: 1. Коснитесь кнопки закрытия люка и удерживайте, пока он не дойдёт до полностью закрытого положения; услышав щелчок, отпустите — инициализация люка завершена. 2. Коснитесь кнопки закрытия шторки и удерживайте, пока она не дойдёт до полностью закрытого положения; услышав щелчок, отпустите — инициализация шторки завершена. Функция подавления защиты от защемления Из-за обледенения, снега или посторонних предметов люк (шторка) может испытывать большое сопротивление, и защита от защемления отводит его обратно, из-за чего люк (шторку) трудно закрыть. В этом случае, после того как люк (шторка) два раза подряд остановился после обратного хода при закрытии, сразу нажмите и удерживайте кнопку закрытия люка (шторки), пока он не дойдёт до полностью закрытого положения; услышав щелчок, отпустите — инициализация люка завершена. Внимание Во время инициализации кнопку закрытия люка нужно удерживать, не отпуская, до окончания инициализации, только после этого можно отпустить переключатель. Люк и шторка будут инициализироваться одновременно.
①E-Call
E-Call — это аварийная помощь: при серьёзном столкновении автомобиля пользователя или в экстренной ситуации пользователь может нажать эту кнопку, чтобы с наивысшим приоритетом соединиться с центром обслуживания; живой оператор одновременно получает важные данные о клиенте и автомобиле, помогает водителю выйти из опасной ситуации и при необходимости немедленно направляет на место скорую помощь для обеспечения безопасности пользователя. Если пользователь касается кнопки E-Call менее 2 с, в мультимедийной системе появляется окно с текстом «Для вызова экстренной помощи нажмите и удерживайте SOS». Если пользователь касается кнопки E-Call 2 с и более, мультимедийная система сразу набирает номер центра экстренной помощи; для завершения вызова нажмите кнопку завершения вызова в мультимедийной системе. Полезный совет Для безопасности пользователя, если он нажал кнопку E-Call более 2 с, то даже после завершения вызова специалист аварийного центра BYD перезвонит пользователю. При серьёзном происшествии мультимедийная система автоматически набирает номер центра аварийной помощи. На случай экстренной ситуации при автоматическом наборе E-Call вызов по умолчанию принимается автоматически. «Облачный вызов» — это помощь на дороге: если автомобиль неисправен, при нажатии этой кнопки в интеллектуальный сервисный центр BYD отправляется сигнал «помощь на дороге», и с помощью сервисного центра пользователь получает помощь на дороге, информационную поддержку, заботу и другие услуги. Если пользователь касается кнопки «Облачный вызов» менее 2 с, в мультимедийной системе появляется окно с текстом «Для вызова интеллектуального сервиса BYD нажмите и удерживайте». Чтобы воспользоваться этой функцией, нужно нажать кнопку более 2 с. Если пользователь касается кнопки Cloud-Call 2 с и более, мультимедийная система сразу набирает номер интеллектуального сервисного центра, чтобы обеспечить пользователю возможность продолжить поездку. Чтобы завершить вызов, нажмите на мультимедийной системе кнопку завершения вызова.
Для завершения вызова нажмите на центральном экране кнопку «Завершить». Если вы не знаете точного места или вам неудобно управлять, можно попросить Облако-Call помочь с удалённой навигацией. Облако-Call определит пункт назначения и отправит его в мультимедийную систему автомобиля; система автоматически запустит карту и проложит маршрут до пункта назначения. Выключатель освещения салона Передний/задний плафоны Выключатель переднего плафона
Переключатель заднего плафона
Когда питание автомобиля не в положении «OFF» и переключатель режима «DOOR» включён, касание выключателя при открытой двери переключает плафон между высокой и низкой яркостью, но не выключает его; когда питание автомобиля в положении «OFF» и переключатель режима «DOOR» включён, плафон гаснет через некоторое время после открывания двери. Если за это время выполнялись другие действия, отсчёт времени начинается заново. (Переключатель режима «DOOR» можно включить или выключить, потянув вниз верхнюю строку состояния мультимедийной системы и открыв интерфейс «Быстрые функции».)
Атмосферное освещение* Через «Настройки» → «Освещение» → «Наружное освещение» пользователь открывает экран настроек, где можно управлять яркостью, цветом и зонами атмосферного освещения. Яркость атмосферного освещения имеет ступени 0–5; ступень 0 — атмосферное освещение выключено.
