Перевод оригинальной сервисной инструкции BYD: три процедуры, относящиеся к системе сажевого фильтра бензинового двигателя (GPF).
Снятие
1. Снимите декоративную накладку двигателя в сборе. См. раздел «Снятие/установка декоративной накладки двигателя в сборе».
2. Отведите в сторону трубопровод и датчик перепада давления GPF.
а) Отсоедините 1 фиксирующий хомут, отведите трубопровод в сторону.
б) Выверните 1 крепёжный болт, отведите датчик перепада давления GPF в сторону.
– Момент затяжки: 8 Н·м

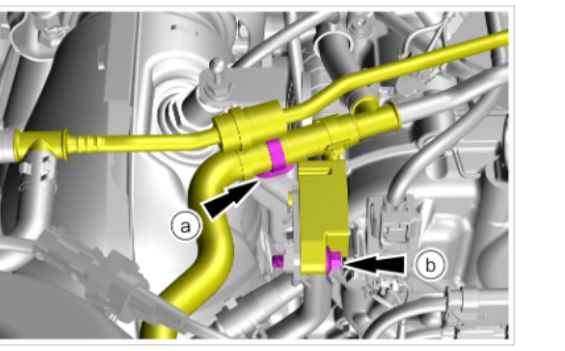

Отсоединение трубопровода (a) и датчика перепада давления GPF (b)
3. Выверните 2 крепёжных болта, снимите кронштейн датчика перепада давления GPF.
– Момент затяжки: 10 Н·м

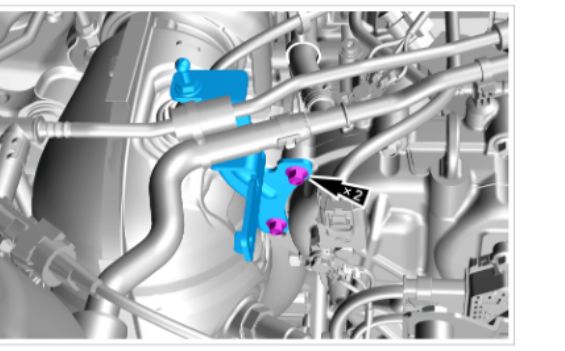

Снятие кронштейна датчика перепада давления GPF (2 болта)
Установка
1. Установка выполняется в порядке, обратном снятию.
Снятие
1. Отключите низковольтную электрическую систему. См. раздел «Отключение и включение низковольтной электрической системы».
2. Снимите нижнюю защиту переднего моторного отсека в сборе II. См. раздел «Снятие/установка нижней защиты переднего моторного отсека в сборе II».
3. Снимите нижнюю защиту переднего моторного отсека в сборе. См. раздел «Снятие/установка нижней защиты переднего моторного отсека в сборе».
4. Снимите кронштейн датчика температуры GPF.
а) Отсоедините 2 фиксирующих защёлки (клипсы).
б) Выверните 1 крепёжный болт, снимите кронштейн датчика температуры GPF.
– Момент затяжки: 18 Н·м

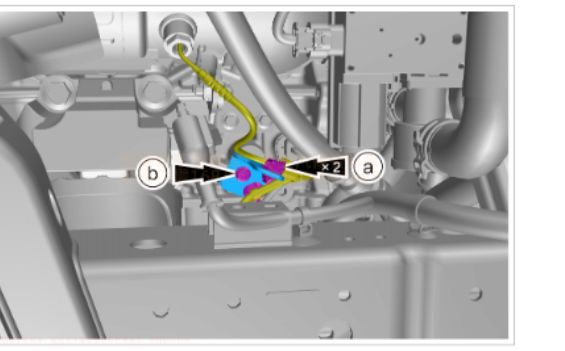

Снятие кронштейна датчика температуры GPF: (b) болт, (a) защёлки ×2
Установка
1. Установка выполняется в порядке, обратном снятию.
Снятие
1. Отключите низковольтную электрическую систему. См. раздел «Отключение и включение низковольтной электрической системы».
2. Снимите нижнюю защиту переднего моторного отсека в сборе II. См. раздел «Снятие/установка нижней защиты переднего моторного отсека в сборе II».
3. Снимите нижнюю защиту переднего моторного отсека в сборе. См. раздел «Снятие/установка нижней защиты переднего моторного отсека в сборе».
4. Снимите датчик температуры GPF.
а) Отсоедините 1 разъём.
б) Выверните 1 крепёжную гайку, снимите датчик температуры GPF.
– Момент затяжки: 35 Н·м

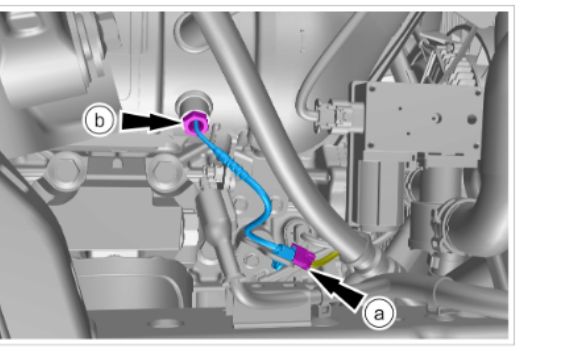

Снятие датчика температуры GPF: (b) гайка, (a) разъём
Установка
1. Установка выполняется в порядке, обратном снятию.
